GEBRUIKSAANWIJZING EZLink Par Q4BT ILS Chauvet
Over deze handleiding
De EZLink Par Q4BT ILS Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals montage, menu- opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetdj.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
BEPERKTE GARANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.
Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.
Verklaring van de FCC
Veranderingen of wijzigingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, volgens Onderdeel 15 van de FCC-regels. Deze limieten zijn ontworpen om een redelijke bescherming tegen schadelijke interferentie in een wooninstallatie te verschaffen. Deze apparatuur genereert gebruiken en kan radiofrequentie-energie uitstralen en kan, als deze niet volgens de instructies geïnstalleerd en gebruikt wordt, schadelijke interferentie voor radiocommunicatie veroorzaken. Dit vormt echter geen garantie dat er zich in een bepaalde installatie geen interferentie zal voordoen. Als deze apparatuur schadelijke interferentie aan radio- of televisieontvangst veroorzaak, wat bepaald kan worden door de apparatuur aan en uit te zetten, wordt de gebruiker aangeraden om te proberen de interferentie te verhelpen met één of meer van de volgende maatregelen:
- Het opnieuw richten of verplaats van de ontvangstantenne.
- Het vergoten van de tussenruimte tussen het apparaat en de ontvanger.
- Het aansluiten van de apparatuur op een stopcontact op een circuit anders dan waarop de ontvanger aangesloten is.
- Het raadplegen van de dealer of een ervaren radio/tv-monteur voor hulp
Het apparaat voldoet aan Onderdeel 15 van de FCC-regels. De werking is onder voorbehoud van de volgende twee voorwaarden (1) dit apparaat mag geen interferentie veroorzaken, en (2) dit apparaat moet eventuele ontvangen interferentie aanvaarden, inclusief interferentie die een ongewenste werking kan veroorzaken.
Veiligheidsinstructies
Deze veiligheidsinstructies bevatten belangrijke informatie over de installatie, het gebruik en het onderhoud.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Haal voor het vervangen van de zekering altijd de stekker van het product uit het stopcontact.
- KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
- Zorg ervoor dat het stroomsnoer niet knikt of beschadigd.
- Koppel dit product nooit los van het stopcontact door aan het snoer te trekken.
- GEEN brandbare materialen in de buurt van de unit tijdens gebruik.
• RAAK het product NIET AAN wanneer het in werking omdat het dan heet zijn.
• Dit product mag alleen onder toezicht worden geladen. Laat het NOOIT onbeheerd of ongecontroleerd laden. - De spanning van het stopcontact waarop u dit product aansluit moet binnen het vermelde bereik op de sticker of achterkant van het product zijn.
- Het product is alleen voor gebruik binnenshuis! (IP20). Om risico op brand of elektrische schokken te voorkomen, mag dit product niet aan regen of vocht worden blootgesteld.
- Dit product is alleen bedoeld voor vloermontage. Hang niet boven het hoofd.
- Monteer dit product altijd op een plek met voldoende ventilatie, minstens 20 inch (50 cm) van de aangrenzende oppervlakken.
- Zorg ervoor dat er geen ventilatie-openingen van de behuizing van het product worden geblokkeerd.
- Sluit dit product nooit aan op een dimmer of een regelweerstand.
- Vervang de zekering met een van hetzelfde type en met dezelfde waarde.
- Gebruik UITSLUITEND de ophang-/montagebeugel of de hendels om dit product te dragen.
- De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
- Open het product NIET. Het bevat geen te onderhouden onderdelen.
- Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.
Wat is inbegrepen
• EZLink Par Q4BT ILS
- Stroomsnoer
• Beknopte handleiding
Om te beginnen
Pak uw EZLink Par Q4BT ILS uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.
Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
Power Linking
U kunt maximaal 16 EZLink Par Q4BT ILS-producten koppelen aan 120 V of 29 producten aan 230 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht.
Vervangen van de zekering
- Ontkoppel het apparaat van de stroom.
- Wig de punt van een platte schroevendraaier in de sleuf van de zekeringhouder.
- Druk de beveiligingskap uit de behuizing.
- Verwijder de doorgebrande zekering vanaf de clip aan de voorkant van de veiligheidsafdekking en vervang deze door een zekering van exact hetzelfde type.
- Plaats de zekeringhouder terug en steek de stekker er weer in.
Accuvoeding
De EZLink Par Q4BT ILS wordt geleverd met een oplaadbare lithiumaccu voor kabelloze werking.
Opladen van de accu
De batterij wordt opgeladen wanneer de EZLink Par Q4BT ILS is aangesloten op een stroombron met behulp van het meegeleverde netsnoer. Als het product is aangesloten en niet in bedrijf is, zorg dat het product is uitgeschakeld.
- Het LED-lampje zal rood knipperen wanneer u uw eenheden teveel oplaadt.
- Gebruik de EZLink Par Q4BT NIET op volledig vermogen (alle LED's op 100%) terwijl deze wordt opgeladen / op een stroombron wordt aangesloten, omdat het apparaat extreem heet wordt.

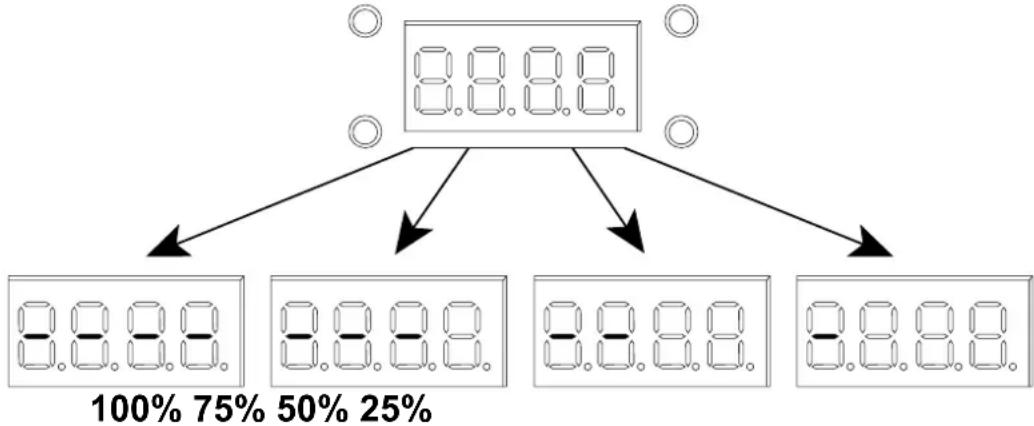

Lampje voor de levensduur van de accu
De lampjes op het LED-menudisplay laten zien hoeveel levensduur van de accu beschikbaar blijft. Onderstaande tekening geeft inzicht tot het lezen van de levensduur van de batterijlampjes.
Batterij levensduur
| Maximale levensduur (alle kleuren aan) | Maximale levensduur (enkele kleur aan) | Heroplaadtijd |
| Tot 8 uur Tot 20 uur 4 uur |
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies.

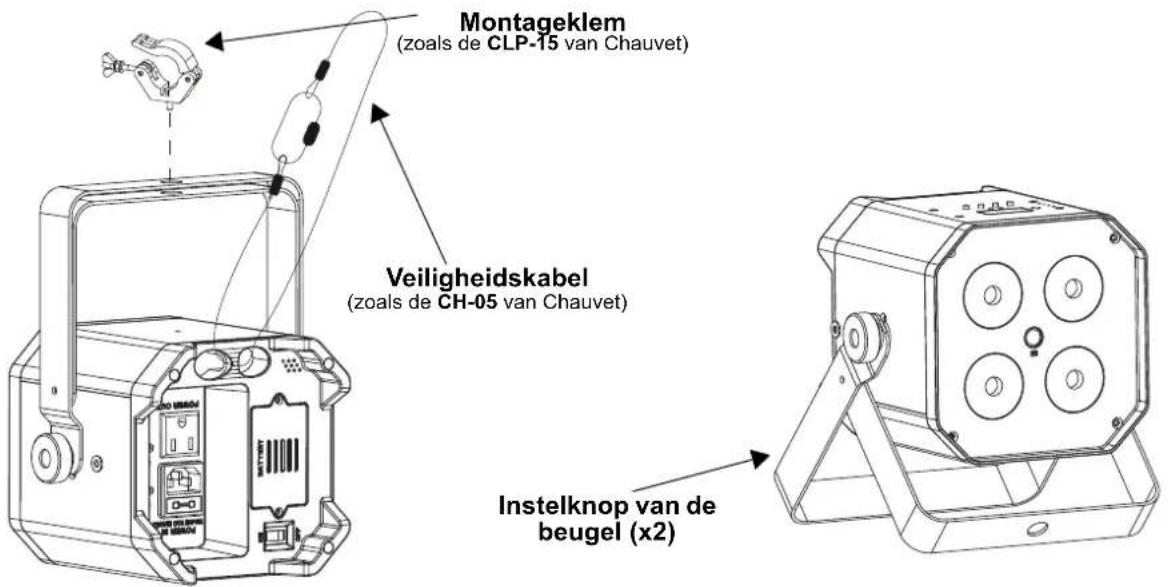

Montagediagram
| Toets Functie | |
| Suit het huidige menu of functie af | |
| Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie | |
| Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie | |
| Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie | |
Menukaart
Raadpleeg de productpagina van EZLink Par Q4BT ILS op www.chauvetdj.com voor de nieuwste menukaart.
| Modus Programmeerniveaus Beschrijving | ||||
| DMX-Modus | 4Ch | d 1–509 | 4-kanaals DMX-modus | |
| 8Ch 8-kanaals DMX-modus | ||||
| ILS-Modus iLS iLS1–4 Stelt de ILS-modus in | ||||
| Statische kleuren | C-- C 1–15 Statische kleuren | |||
| Automatische programma's | P-- | P 1–5 | Automatische programma's | |
| Snelheid | S-- | S. 1–100 | Programmasnelheid voor P 1–5 | |
| Dimmer | d-- | L. 1–255 | Dimmer | |
| Geluidsactief | Snd | Snd1–5 | Geluidsactieve programma | |
| Gevoeligheid | SEnS | u 0–100 | Geluidsgevoeligheid | |
| Aangepaste kleuren-menging | u-- | r. 0–255 | Aangepaste statische kleuren combineer rood, groen blauw en amber | |
| G. 0–255 | ||||
| b. 0–255 | ||||
| A. 0–255 | ||||
| S. 0–100 | Stroboscoopsnelheid | |||
| Bluetooth-Modus* | bLE | ---- | Bluetooth-bedieningsmodus, toont Bluetooth-ID | |
| Besturings-modus | SEt | ir | on | Schakelt infrarood in of uit |
| oFF | ||||
| out | SLAV | Master/Slave activeren bij niet-BT-producten | ||
| dMX | Master/Slave activeren bij BT-producten | |||
*Het Bluetooth®-merk en logo's zijn gedeponeerde handelsmerken in eigendom van Bluetooth SIG, Inc. en elk gebruik van deze merken door Chauvet & Sons, LLC is onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaren.
DMX-koppeling
De EZLink Par Q4BT ILS kan met een DMX-regelaar werken. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.
Startadres
Om volledige toegang tot alle kanalen in elke DMX-modus te garanderen is het hoogste aanbevolen DMX-adres voor dit product 505.
Master/slave-verbinding
De EZLink Par Q4BT ILS maakt gebruik van de DMX-gegevensverbinding voor haar Master-/Slave-modus. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding.
ILS-aansluiting
De EZLink Par Q4BT ILS gebruikt de DMX-gegevensverbinding en de D-Fi USB voor draadloze verbinding met het ILS-ecosysteem. Voor meer informatie over het configureren van de EZLink Par Q4BT ILS in de ILS-modus, raadpleegt u de gebruikershandleiding op www.chauvetdj.com.
IRC-6 Infrarood Remote Control
De EZLink Par Q4BT ILS is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ Ga voor meer informatie over de IRC-6 of downloadinstructies naar www.chauvetdj.com.
Bluetooth-bediening
De EZLink Par Q4BT ILS kan met de BTAir-toepassing over een Bluetooth-verbinding bediend worden. Voor meer informatie over het gebruik van de BTAir-app, downloadt u de BTAir-gebruikershandleiding op www.chauvetdj.com.
DMX-waarden
| 4Ch | 8Ch | Functie | Waarde | Percentage/instelling |
| 1 | 1 | Ro265 0-100% | 000 | |
| 2 | 2 | Groe265 0-100% | 000 | |
| 3 | 3 | Blau265 0-100% | 000 | |
| 4 | 4 | Ambe265 0-100% | 000 | |
| -5 Stroboscoop | 000 ⇔ 015 Geen functie016 ⇔ 255 Langzaam tot snel-stroboscoop | |||
| - | 6 | Automatischeprogramma's | 000 ⇔ 005 Geen functie006 ⇔ 055 Automatisch programma 1 (programma's 2-5)056 ⇔ 106 Automatisch programma 2107 ⇔ 157 Automatisch programma 3158 ⇔ 208 Automatisch programma 4209 ⇔ 255 Automatisch programma 5 | |
| - | 7 | A u t | 000 ⇔ 250 Lage tot hoge snelheid251 ⇔ 255 Geluidsactieve programma | |
| -8 Dimmer 000 | → 255 0-100% | |||
