MANUAL DE USUARIO EZLink Par Q4BT ILS Chauvet

La Guía de referencia rápida (GRR) del EZLink Par Q4BT ILS contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetdj.com para una información más detallada.

Exención de responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Declaración de la FCC

Los cambios o modificaciones que no hayan sido expresamente autorizados por la parte responsable de la conformidad pueden anular la potestad del usuario para hacer funcionar el equipo.

Este equipo se ha probado y se ha determinado que cumple los límites correspondientes a un dispositivo digital de Clase B, de conformidad con la parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable frente a las interferencias perjudiciales en una instalación de carácter doméstico. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza conforme a las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embargo, no existe garantía de que no se producirán interferencias en una instalación determinada. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el equipo, se recomienda al usuario que intente corregir las interferencias adoptando una o más de las siguientes medidas:

• Reorientar o re-ubicar la antena receptora.
• Aumentar la distancia de separación entre el equipo y el receptor.
• Conectar el equipo a una toma en un circuito diferente a aquel en el que esté conectado el receptor.
• Consultar al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda.

Este dispositivo cumple la parte 15 de las normas de la FCC. El funcionamiento está sujeto a estas dos condiciones: (1) este dispositivo no puede causar interferencias perjudiciales; y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que podrían causar un funcionamiento no deseado.

Notas de seguridad

Estas notas de seguridad incluyen información importante sobre el montaje, uso y mantenimiento.

• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• DESCONECTE siempre de la alimentación antes de la limpieza o sustitución del fusible.
• NO mire a la fuente de luz cuando el producto esté encendido.
• Asegúrese de que el cable de alimentación no está retorcido ni estropeado.
• Nunca desconecte este producto de la alimentación tirando del cable.
  • NO permita la presencia de materiales inflamables cerca de la unidad cuando esté en funcionamiento.
• NO toque este producto cuando esté en funcionamiento, pues podría estar caliente.

• Este producto debe cargarse solo bajo supervisión. NUNCA lo deje desatendido o sin control mientras se carga.

• La tensión del enchufe al que conecte este producto ha de estar en el rango establecido en el grabado o en el panel posterior del producto.

• ¡Este producto es para uso en interiores solamente! (IP20) Para evitar riesgos de incendio o descarga, no exponga este producto a la lluvia o la humedad.
• Este producto está diseñado solo para montaje en el piso. No lo cuelgue por encima.
• Monte siempre este producto en una ubicación con ventilación adecuada, al menos a 20 in (50 cm) de superficies adyacentes. Sustituya el fusible con uno del mismo tipo y categoría.
• Asegúrese de que ninguna ranura de ventilación en la carcasa de la unidad queda bloqueada.
• Nunca conecte este producto a un atenuador o reostato.
• Reemplace el fusible con el mismo tipo y calificación.
• Use SOLAMENTE los soportes de colgar/montar o el listón para mover este producto.
• La temperatura ambiente máxima es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va incluido

• EZLink Par Q4BT ILS
- Cable de alimentación
- Guía de referencia rápida

Para empezar

Desembale su EZLink Par Q4BT ILS y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet.

Corriente alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte completamente el producto mediante el interruptor o desenchufándolo durante periodos en que no se use.

Alimentación en cadena

Puede enlazar hasta 16 productos EZLink Par Q4BT ILS a 120 V o 29 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

Sustitución del fusible

1. Desconecte el producto de la alimentación.
2. Haga cuña con la punta de un destornillador plano en la ranura del portafusibles.
3. Saque la tapa de seguridad de la carcasa.
4. Quite el fusible fundido de la sujeción en la parte frontal de la tapa de seguridad y sustituya el fusible con otro del mismo tipo y categoría.
5. Vuelva a insertar el portafusibles y conecte de nuevo la alimentación.

Alimentación por batería

El EZLink Par Q4BT ILS viene con una batería de litio recargable para un funcionamiento sin cables.

Cargar la batería

La batería se carga cada vez que el EZLink Par Q4BT ILS se conecta a una fuente de alimentación mediante el cable de alimentación incluido. Si el producto se enchufa y no está funcionando, asegúrese de que el producto esté apagado.

• El indicador LED parpadeará en color rojo si sobrecargar las unidades.
• NO use el EZLink Par Q4BT ILS en modo de potencia total (todos los LED al 100%) mientras se está cargando / enchufando a una fuente de alimentación, ya que la unidad se calentará mucho.

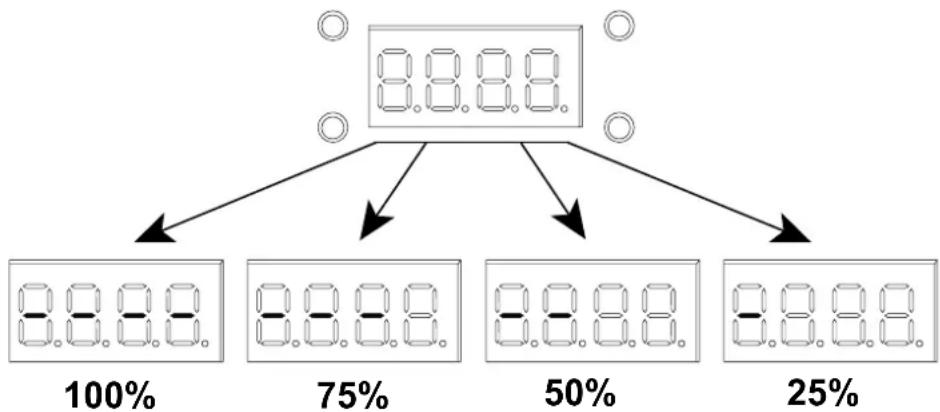

Indicador de duración de la batería

Los indicadores en la pantalla de menú LED muestran cuánto tiempo de batería queda disponible. El dibujo inferior le da la clave para interpretar los indicadores de vida de la batería.

Duración de la batería

Máximo tiempo de funcionamiento (todos los colores encendidos)	Máximo tiempo de funcionamiento (un solo color encendido)	Tiempo de recarga
Hasta 8 horas Hasta 20 horas 4 horas

Montaje

Antes de montar este producto, lea las Notas de seguridad.

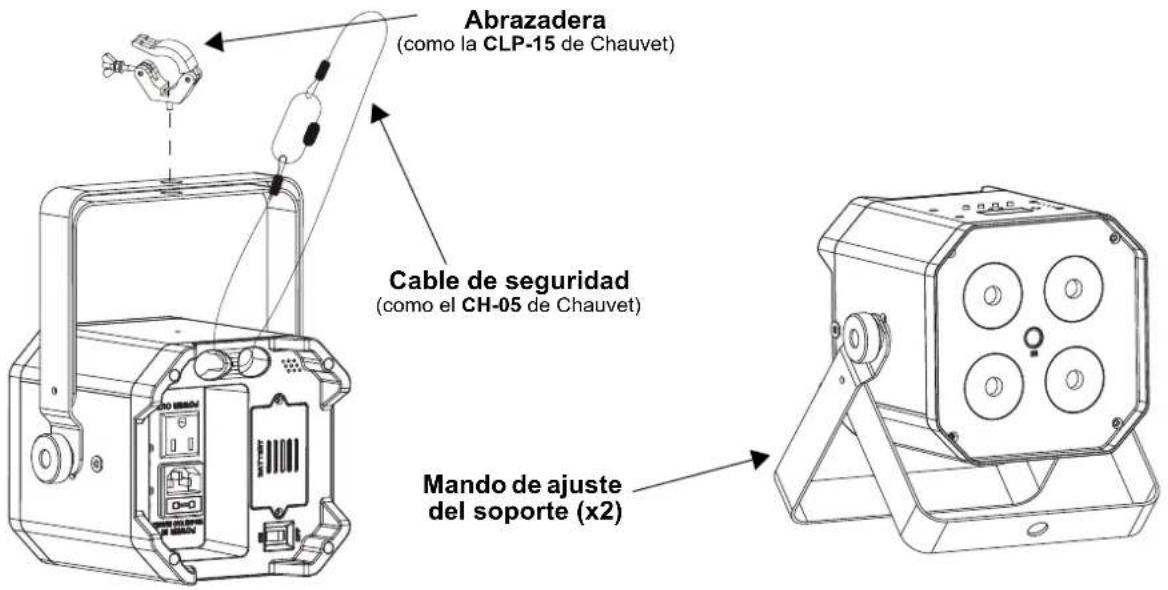

Diagrama de montaje

Abrazadera (como la CLP-15 de Chauvet) Cable de seguridad (como el CH-05 de Chauvet) Mando de ajuste del soporte (x2)

Descripción del panel de control

Botón Función
	Sale del menú o función actual
	Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada

Mapa de menú

Consulte la página del producto EZLink Par Q4BT ILS en www.chauvetdj.com para ver el último mapa de menú.

Modo Niveles de programación Descripción

Modo DMX	4Ch	d 1–509		Modo DMX de 4 canales
	8Ch	Modo DMX de 8 canales
Modo ILS iLS	iLS1–4	Establece el modo ILS
Colores estáticos	C-- C	1–15	Selecciona un color estático
Programas	P-- P	1–5	Programas automáticos
Velocidad	S--	S. 1–100		Velocidad de programa para P 1–5
Atenuador	d--	L. 1–255		Atenuador
Modo sonido	Snd	Snd1–5		Programa activado por sonido
Sensibilidad	SEnS	u 0–100		Sensibilidad al sonido
Mezcla de color personalizado	u--	r. 0–255		Colores estáticos personalizados combina rojo, verde azul y ámbar
		G. 0–255
		b. 0–255
		A. 0–255
		S. 0–100		Velocidad de estroboscopio
Modo Bluetooth*	bLE	- - - - -		Modo de control Bluetooth, se ve en la pantalla Bluetooth ID
Modo de Control	SEt	ir	on	Activa o desactiva los infrarrojos
			oFF
		out	SLAV	Habilitar Maestro/Esclavo con productos que no sean de BT
			dMX	Habilitar Maestro/Esclavo con otros productos de BT

*La marca, logotipo y palabra Bluetooth® son marcas comerciales registradas propiedad de Bluetooth SIG, Inc. y cualquier utilización de dichas marcas por Chauvet & Sons, LLC es bajo licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivos propietarios.

Enlace DMX

El EZLink Par Q4BT ILS puede funcionar con un controlador DMX cuando se enlaza por conexiones serie DMX. Las instrucciones para conectar y configurar este producto para funcionamiento DMX están en el Manual de usuario. Si no está familiarizado con DMX, descargue el Manual DMX de www.chauvetdj.com.

Dirección de inicio

Para asegurarse acceso total a todos los canales en cada modo DMX, la dirección DMX más recomendable es 505.

Conexión Maestro/Esclavo

El EZLink Par Q4BT ILS usa la conexión de datos DMX para su modo Maestro/Esclavo. Las instrucciones para conectar y configurar este producto para funcionamiento Maestro/Esclavo están en el Manual de usuario.

Conexión ILS

El EZLink Par Q4BT ILS utiliza la conexión de datos DMX y el D-Fi USB para la conexión inalámbrica al ecosistema Integrated Lighting System (ILS) (patente en trámite). Si desea más información sobre la configuración de EZLink Par Q4BT ILS en el modo ILS, consulte el manual de usuario disponible en www.chauvetdj.com.

IRC-6 (control remoto por infrarrojos)

El EZLink Par Q4BT ILS es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Para información adicional sobre el IRC-6 o para descargar las instrucciones, consulte www.chauvetdj.com.

Control Bluetooth

El EZLink Par Q4BT ILS se puede hacer funcionar con la aplicación BTAir sobre una conexión Bluetooth. Para más información sobre la utilización de la app BTAir, descargue el manual de usuario de BTAir desde www.chauvetdj.com.

Valores DMX

4Ch	8Ch	Función	Valor	Porcentaje/Configuración
1		1	Raj5 0-100%	000
2		2	Verd25 0-100%	000
3		3	A25 0-100%	000
4	4	Á m b	a 25 0-100%	0 0 0
– 5 Estroboscopio			000 015 Sin función016 255 Estroboscopio, lenta a rápida
–	6	Programas automáticos	000 005 Sin función006 055 Programa automático 1 (programas 2–5)056 106 Programa automático 2107 157 Programa automático 3158 208 Programa automático 4209 255 Programa automático 5
–	7	Velocidad de programa	000 250 Velocidad de programa, lenta a rápida251 255 Programa activa por sonido
– 8 Atenuador 000			255 0-100%
