Main - Table de mixage Palmer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sommateur passif 2 canaux au niveau ligne
Marque	Palmer
Modèle	Main
Catégorie	Table de mixage (sommateur ligne)
Dimensions (H x L x P)	140 x 50 x 128 mm
Poids	0,8 kg
Alimentation	Aucune (appareil passif)
Nombre d'entrées	4 (2 par canal) sur XLR femelle
Nombre de sorties	2 sur XLR mâle
Isolation galvanique	Oui, sur entrées INPUT 1A et 2A (transformateurs audio)
Sélecteur Ground Lift	Oui, un par canal
Réponse en fréquence	10 Hz – 80 kHz (±2 dB)
Niveau d'entrée max (1 kHz)	+32 dBu
Impédance de sortie	600 Ω (à 1 kHz)
Distorsion harmonique (1 kHz, +4 dBu)	< 0,02 %
Boîtier	Aluminium moulé monobloc
Température de fonctionnement	-20°C à +70°C
Humidité relative	< 80 % sans condensation
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter l'humidité et les champs magnétiques intenses.
Sécurité	Ne pas ouvrir. Tenir hors de portée des enfants. Utilisation professionnelle uniquement.
Pièces détachées et réparabilité	Contacter le revendeur ou Adam Hall GmbH pour toute réparation.
Informations générales	Conçu et fabriqué en Allemagne. Usage professionnel sur scène, studio, radio/TV.

FOIRE AUX QUESTIONS - Main Palmer

À quoi sert le Palmer Main ?

Le Palmer Main est un sommateur passif 2 canaux au niveau ligne. Il permet de fusionner deux signaux audio symétriques en un seul, par exemple pour envoyer le signal de deux consoles de mixage vers un amplificateur commun ou pour sommer un signal stéréo en mono.

Comment utiliser le sélecteur Ground Lift ?

Le sélecteur LIFT/GND interrompt ou rétablit la liaison de masse entre l'entrée et la sortie. En position enfoncée (GND), la masse est connectée. En position relâchée (LIFT), la masse est flottante, ce qui peut éliminer les ronflettes (boucles de masse). Essayez les deux positions pour déterminer laquelle réduit le bruit.

Puis-je brancher des microphones sur le Main ?

Non, le Main est conçu pour des signaux de niveau ligne (symétriques). Les microphones délivrent un niveau micro (plus faible) et nécessitent un préamplificateur. Brancher un microphone directement ne fonctionnera pas et pourrait dégrader le signal.

Quelle est la différence entre un sommateur passif et actif ?

Un sommateur passif (comme le Main) utilise des résistances et des transformateurs pour mélanger les signaux, sans alimentation externe. Il est plus simple et transparent, mais peut atténuer légèrement le signal. Un sommateur actif utilise des circuits amplificateurs et nécessite une alimentation, mais offre un gain et une isolation supplémentaires.

Le Main nécessite-t-il une alimentation électrique ?

Non, le Main est un appareil entièrement passif. Il ne nécessite aucune alimentation. Les transformateurs audio et les résistances effectuent la sommation sans électricité.

Quels câbles utiliser avec le Main ?

Utilisez des câbles audio symétriques avec connecteurs XLR (femelle pour les entrées, mâle pour les sorties). Des câbles de microphone standard conviennent parfaitement.

Comment éviter les bruits parasites lors du branchement ?

Avant d'insérer un connecteur dans les embases XLR, coupez (Mute) les canaux d'entrée de la console ou de l'interface audio. L'insertion peut provoquer un fort bruit parasite qui risque d'endommager les enceintes.

Puis-je placer le Main à côté d'un transformateur secteur ?

Évitez de placer le Main à proximité de champs magnétiques intenses (comme un transformateur secteur), car cela peut induire un bourdonnement audible. Tenez-le à distance de ces sources.

Quelle est la garantie du Palmer Main ?

La garantie est assurée par le fabricant Adam Hall GmbH. Les conditions actuelles sont disponibles sur leur site. En cas de panne, contactez votre revendeur.

Comment éliminer le Palmer Main en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Conformément à la directive DEEE, déposez-le dans un point de collecte pour appareils électriques ou confiez-le à une entreprise de traitement des déchets agréée.

MODE D'EMPLOI Main Palmer

Laissez vos signaux couler, naturellement et puissamment comme une rivière ! La série River illustre cette expression jusque dans les moindres détails : elle utilise des circuits audio de haute précision, conçus par nos ingénieurs maintes fois récompensés, afin de garantir que votre son atteindra sa destination - le cœur de vos auditeurs.

C'est là précisément la vocation de Palmer®. Depuis 1980, nous fabriquons des outils audio destinés à une utilisation professionnelle sur scène, en radio/télévision et en studio. Les musiciens et ingénieurs du son du monde entier apprécient nos solutions développées en Allemagne pour leur respect des signaux audio et leur pureté sonore - un son aussi pur, clair et vivant que l'eau d'une rivière ! Alors quoi de plus logique que de donner aux différents modèles de la série River des nom de rivières allemandes ?

Regardez sur une carte de l'Allemagne : le Main coule sur 527 kilomètres à travers le centre de l'Allemagne, avant de se jeter dans le Rhin. Merci d'avoir acheté le main ! Nous espérons que vous apprécierez cet exemple de l'ingénierie allemande.

Soyez fidèle à votre son !

Bien à vous, l'équipe Palmer

main

Sommateur 2 canaux au niveau ligne

UTILISATION PRÉVUE

Ce produit est un appareil destiné à l'événementiel, le studio d'enregistrement, la télévision et la radio.

Ce produit a été développé pour une utilisation professionnelle dans les domaines de l'événementiel, du studio d'enregistrement, de la télévision et de la radio. Il ne convient pas à une utilisation domestique.

En outre, ce produit est exclusivement destiné à des utilisateurs qualifiés possédant des connaissances spécialisées en matière de technologie événementielle, de studio d'enregistrement, de télévision et de radio.

L'utilisation du produit en dehors du contexte technique et des conditions de fonctionnement spécifiées est considérée comme inappropriée. Toute responsabilité pour les dommages et les dégâts causés par des tiers aux personnes et aux biens suite à une utilisation inappropriée est exclue.

Le produit ne convient pas :

À une utilisation par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et de connaissances. Aux enfants (les enfants doivent être informés qu'ils ne doivent pas jouer avec l'appareil).

CONSIGNES DE SÉCURITÉ

1. Lisez attentivement ces instructions.
2. Conservez toutes les informations et instructions en lieu sûr.
3. Suivez les instructions.
4. N'utilisez l'appareil que de la manière prescrite.
5. N'ouvrez pas l'appareil et n'effectuez aucune modification.

RISQUE D'ÉTOUFFEMENT ! GARDER HORS DE PORTÉE DES ENFANTS ! CE PRODUIT CONTIENT DE PETITS COMPOSANTS ET DES MATÉRIAUX D'EMBALLAGE SUSCEPTIBLES D'INGESTION ! LES SACS EN PLASTIQUE DOIVENT ÊTRE TENUS HORS DE PORTÉE DES ENFANTS !

Introduction

Le main est un sommateur passif 2 canaux. C'est un outil professionnel de mixage de signaux au niveau ligne. Chaque canal dispose de deux embases d'entrée XLR 3 points femelle, pour signal symétrique. Les signaux d'entrée sont mélangés via un réseau de résistances puis envoyés vers une embase de sortie XLR 3 points mâle. Les entrées ligne INPUT 1A / 2A sont également isolées galvaniquement par des transformateurs audio. Les applications typiques sont la fusion des signaux issus de deux consoles de mixage vers un même amplificateur de puissance, ou la sommation mono d'un signal stéréo.

main

Sommateur 2 canaux au niveau ligne

Entrées symétriques au niveau ligne sur embases XLR 3 points femelles. Les signaux audio arrivant sur les entrées INPUT 1A et INPUT 1B sont sommés en mono puis envoyés à la sortie OUTPUT 1.

2. INPUT 2A / 2B

Entrées symétriques au niveau ligne sur embases XLR 3 points femelles. Les signaux audio arrivant sur les entrées INPUT 2A et INPUT 2B sont sommés en mono puis envoyés à la sortie OUTPUT 1.

3. OUTPUT 1 / 2

Sorties symétriques au niveau ligne sur embases XLR 3 points mâles. Utilisez un câble audio symétrique (par exemple, un câble micro) pour connecter le sommateur à l'entrée symétrique d'une console de mixage ou d'une interface audio.

4. LIFT / GND 1 - LIFT / GD 2

Sélecteur de levage de masse, permettant d'interrompre la liaison de masse entre l'entrée et de la sortie (Ground Lift) En position non enfoncée, la connexion masse audio/terre du châssis/secteur est interrompue; elle est établie lorsque le sélecteur est enfoncé. Selon que l'appareil connecté est relié à la terre ou non, le sélecteur de levage de masse (ground lift) peut permettre d'éviter des ronflettes (boucles de masse). Selon le cas, la réduction/élimination de ronflettes peut survenir lorsque le sélecteur se trouve en position haute ou basse.

ATTENTION : L'insertion de connecteurs dans les embases peut provoquer un bruit parasite de fort niveau. Ne l'oubliez pas, et assurez-vous que les canaux d'entrée (table de mixage, interface audio, etc.) sont coupés (Mute) lors de la connexion. Dans le cas contraire, les bruits parasites de niveau élevé survenant de l'insertion des connecteurs peuvent endommager vos enceintes ou d'autres appareils.

REMARQUE : Des champs magnétiques intenses peuvent provoquer des bourdonnements. Par conséquent, ne placez pas le sommateur au niveau ligne à proximité de champs magnétiques intenses (par exemple, rayonnés par un transformateur secteur).

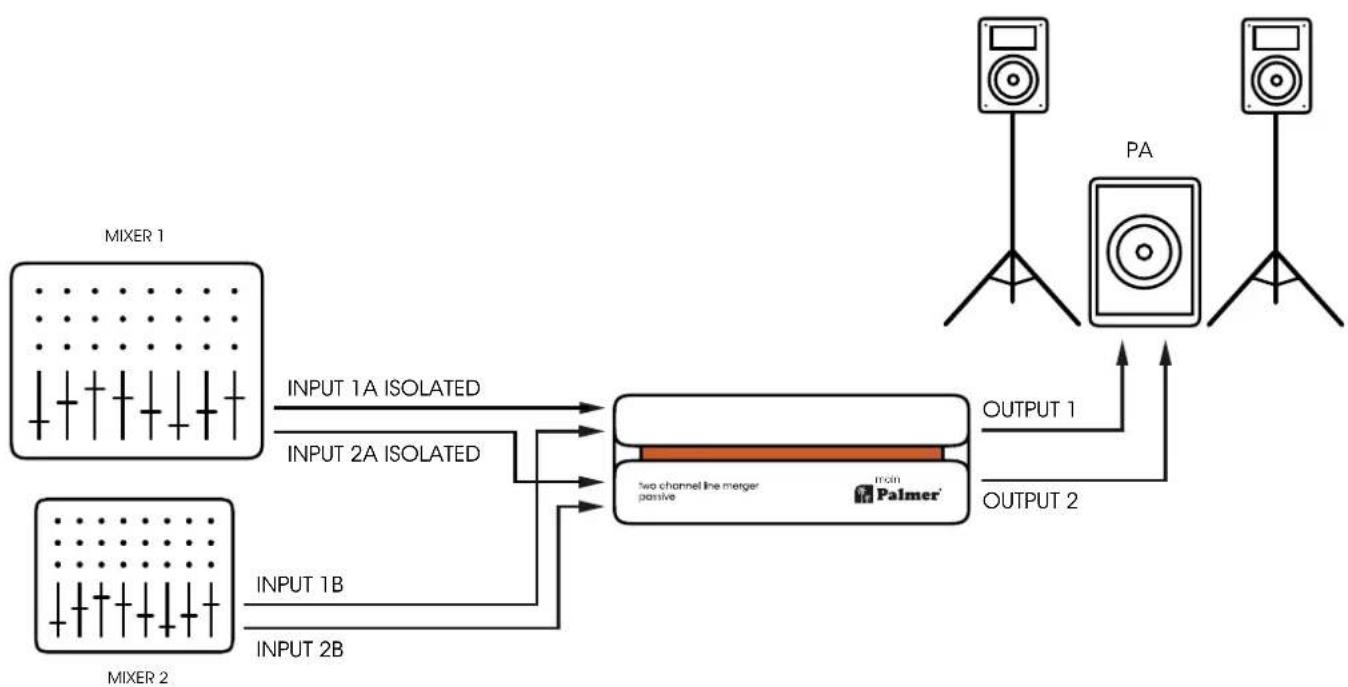

EXEMPLE DE CÂBLAGE

CARACTÉRISTIQUES TECHNIQUES

GÉNÉRALITÉS

Référence produit PMAIN

Type de produit Sommateur au niveau ligne

Nombre de canaux 2

Type passif

Isolation par transformateur audio oui

Nombre d'entrées 4

Type d'entrée symétrique

Connexions d'entrée XLR

Nombre de sorties 2

Type de sortie symétrique

Connecteurs de sortie XLR

Sélecteur de levage de masse (Ground Lift) oui

Boîtier Aluminium moulé monobloc

Dimensions (HxLxP)

140 x 50 x 128 mm

Poids

0,8 kg

Température ambiante de fonctionnement

-20°C à +70°C

Humidité relative de l'air

< 80 % sans condensation

Accessoires inclus

Pieds en caoutchouc, étiquette de repérage

AUDIO

Niveau maximal d'entrée (< 1% THD, à 20 Hz)

+20 dBu

Niveau maximal d'entrée(< 1% THD, à 1 kHz

+32 dBu

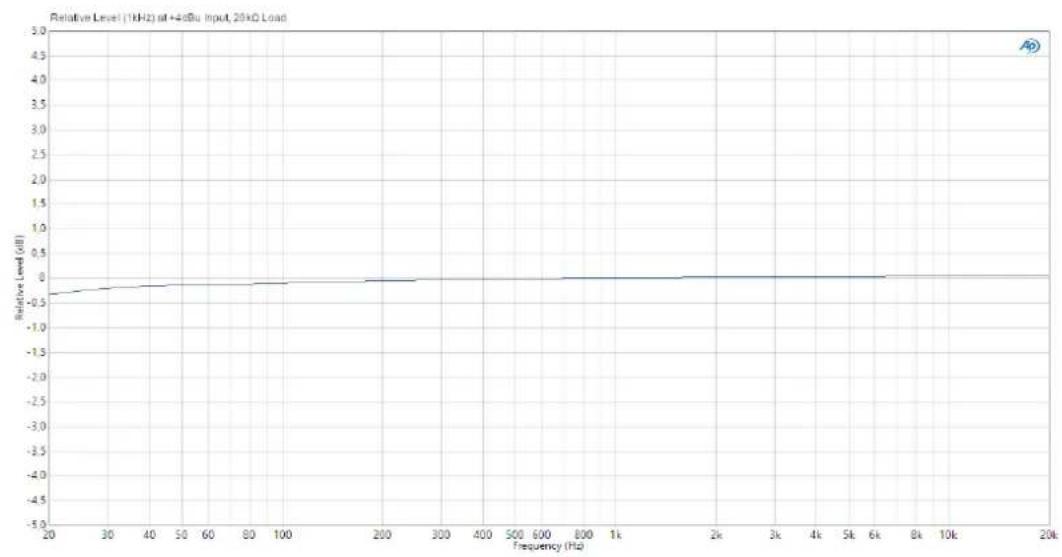

Réponse en fréquence (±2 dB, réf. 1 kHz)

10 Hz - 80 kHz

Impédance de sortie (à 1 kHz)

3,3 kΩ

Impédance de sortie (à 1 kHz)

600 Ω

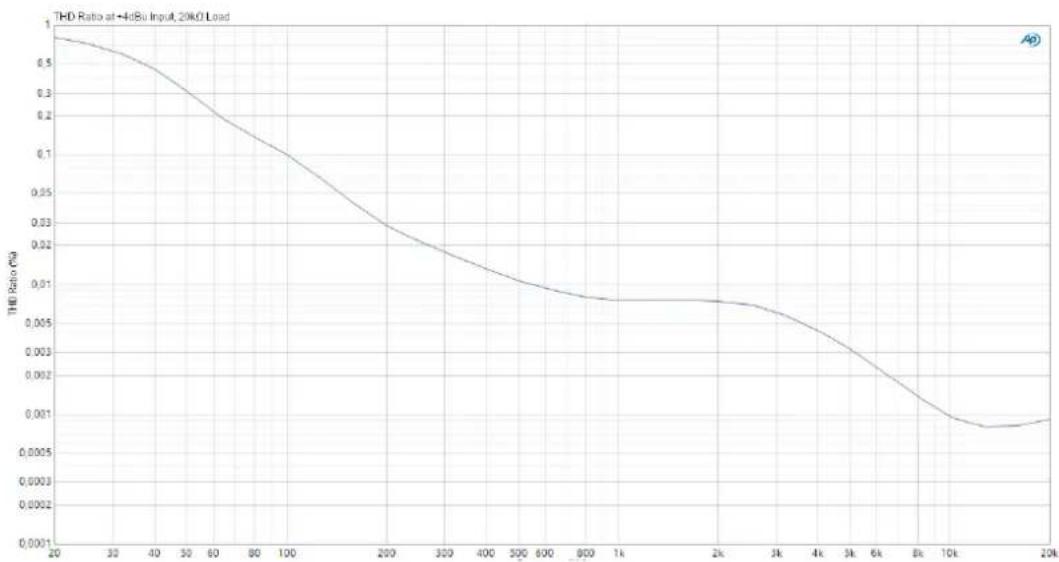

Distorsion harmonique (THD) (à 30 Hz, +4 dBu, gain unitaire, < 0,9 % non pondéré)

Distorsion harmonique (THD) (à 1 kHz, +4 dBu, gain unitaire, < 0,02 % non pondéré)

Distorsion par intermodulation (IMD) (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dB)

< 0,015 %

Rapport du transformateur

1:1

Toutes les mesures ont été effectuées avec un générateur possédant une impédance de sortie de 600 Ω sur une charge symétrique de 20 kΩ.

ÉLIMINATION

EMBALLAGE :

1. Les emballages peuvent être amenés au circuit de recyclage via les voies de collecte habituelles.
2. Veuillez séparer l'emballage du produit conformément à la législation et la réglementation sur le recyclage dans votre pays.

APPAREIL :

1. Cet appareil est soumis à la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version actuellement en vigueur. Directive DEEE Waste Electrical and Electronical Equipment. Les appareils usagés ne doivent pas être jetés avec les ordures ménagères. L'appareil usagé doit être éliminé par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets. Veuillez respecter la réglementation en vigueur dans votre pays !

2. Veillez à respecter la législation relative à l'élimination des déchets en vigueur dans votre pays.

3. En tant que client particulier, vous pouvez vous procurer des informations sur les possibilités d'élimination respectueuses de l'environnement auprès du distributeur auprès duquel le produit a été acheté ou auprès des autorités régionales correspondantes.

PILES ET BATTERIES :

1. Les piles et batteries ne doivent pas être jetées avec les ordures ménagères. Les piles et batteries usagées doivent être éliminées par une entreprise d'élimination des déchets agréée ou par un organisme communal de traitement des déchets.
2. Veillez à respecter la législation relative à l'élimination des déchets dans votre pays.
3. En tant que client privé, vous pouvez obtenir des informations sur possibilités d'élimination respectueuses de l'environnement par le biais du revendeur chez qui le produit a été acheté ou par l'intermédiaire des autorités régionales correspondante.
4. Les appareils munis de piles ou de batteries qui ne peuvent pas être retirées par l'utilisateur doivent être déposés dans un point de collecte pour appareils électriques.

DÉCLARATIONS DU FABRICANT

Garantie du fabricant et limitation de responsabilité Adam Hall GmbH

Adam-Hall-Tr. 1

D-61267 Neu Anspach

E-mail : [e-mail] / +49 (0)6081 / 9419-0.

Vous trouverez nos conditions de garantie et nos clauses de limitation de responsabilité actuelles sur Internet à l'adresse suivante :

En cas de panne, contactez votre partenaire commercial.

CONFORMITÉ CE

Par la présente, Adam Hall GmbH déclare que ce produit est conforme aux directives suivantes(si applicables) :

Directive basse tension (2014/35/UE)

Les déclarations de conformité pour les produits qui sont soumis aux directives LVD, EMC, RoHS peuvent être demandées à l'adresse [e-mail]. Les déclarations de conformité pour les produits soumis à la directive RED peuvent être téléchargées sur www.adamhall.com/compliance/.

DÉCLARATION FCC

Cet appareil est conforme à la partie 15 des règles de la FCC.

L'opération est soumise aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférences nuisibles, et
(2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement non souhaité

SOUS RÉSERVE DE FAUTES D'IMPRESSION ET D'ERREURS, AINSI QUE DE MODIFICATIONS TECHNIQUES OU AUTRES !
