main

2-kanałowy sumator linii pasywny

ZAMIERZONE ZASTOSOWANIE

Produkt ten jest urządzeniem dla techniki eventowej, jak również do studia, telewizji i transmisji! Produkt ten został opracowany z myślą o profesjonalnym zastosowaniu w dziedzinie techniki eventowej, studyjnej, telewizyjnej i transmisyjnej. Nie nadaje się do użytku domowego!

Ponadto produkt ten przeznaczony jest wyłącznie dla wykwalifikowanych użytkowników posiadających specjalistyczną wiedzę z zakresu techniki eventowej, jak również studio, telewizji i transmisji!

Użytkowanie produktu poza podanymi danymi technicznymi i warunkami eksploatacji uważa się za niewłaściwe! Wyklucza się odpowiedzialność za szkody osobowe i rzeczowe osób trzecich spowodowane niewłaściwym użytkowaniem!

Produkt nie jest odpowiedni dla:

Użytkowania przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub umystowych lub z brakiem doświadczenia i wiedzy.
Dzieci (dzieci należy pouczyć, aby nie bawiły się urządzeniem).

INSTRUKCJE BEZPIECZEŃSTWA

1. Proszę uważnie przeczytać te instrukcje.
2. Wszystkie informacje i instrukcje należy przechowywać w bezpiecznym miejscu.
3. Proszę postępować zgodnie z instrukcją.
4. Urządzenie należy używać tylko w zalecany sposób.
5. Nie otwierać urządzenia i nie wykonywać żadnych modyfikacji.

NIEBEZPIECZEŃSTWO ZADŁAWIENIA! PRZECHOWYWAĆ W MIEJSCU NIEDOSTĘPNYM DLA DZIECI! PRODUKT ZAWIERA MAŁE CZĘŚCI I MATERIAŁY OPAKOWANIOWE, KTÓRE MOGA ZOSTAĆ POŁKNIĘTE! TORBY PLASTIKOWE MUSZĄ BYĆ PRZECHOWYWANE W MIEJSCU NIEDOSTĘPNYM DLA DZIECI!

WPROWADZENIE

Main - pasywny 2-kanatowy sumator linii to profesjonalne narzędzie do miksowania sygnałów liniowych. Każdy kanał ma dwa zbalansowane gniazda wejściowe XLR/f. Sygnały wejściowe są miksowane przez matrycę rezystorową do gniazda wyjściowego XLR/m. Wejścia liniowe INPUT 1A / 2A są również izolowane galwanicznie przez transformatory. Typowe zastosowania to łączenie dwóch mikserów do jednego wzmacniacza mocy lub miksowanie sygnału mono z sygnału stereo.

main

2-kanałowy sumator linii pasywny

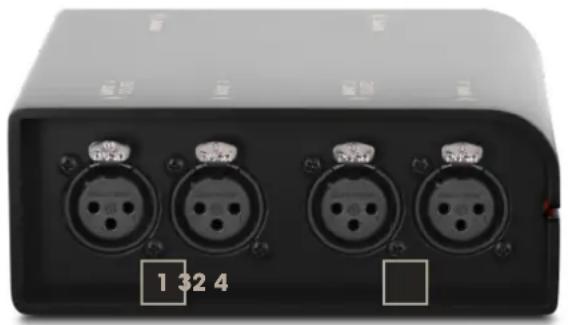

Zbalansowane wejścia liniowe z żeńskimi 3-pinowymi złączami XLR. Sygnały audio z wejść INPUT 1A i INPUT 1B są sumowane do mono i wyprowadzane na wyjście OUTPUT 1.

2. INPUT 2A / 2B

Zbalansowane wejścia liniowe z żeńskimi 3-pinowymi złączami XLR. Sygnały audio z wejść INPUT 2A i INPUT 2B są sumowane do mono i wyprowadzane na wyjście OUTPUT 2.

3. OUTPUT 1 / 2

Zbalansowane wyjścia liniowe z męskimi 3-pinowymi złączami XLR. Użyj zbalansowanego kabla audio (np. kabla mikrofonowego) aby podłączyć sumator do zbalansowanego wejścia konsoli mikerskiej lub interfejsu audio.

4. LIFT / GND 1 - LIFT / GND 2

Przełącznik do odłączania uziemienia wejścia i wyjścia odpowiedniego kanału (ground lift). W pozycji nie wciśniętej potączenie z masą jest rozłączone; potączenie jest ustanowione, gdy przełącznik jest wciśnięty. Możliwość uniknięcia pętli szumów za pomocą przełącznika uziemienia zależy od uziemienia podłączonego urządzenia. Jest więc możliwe, że przełącznik jest w stanie skutecznie zmniejszyć lub wyeliminować szumy, gdy jest wciśnięty lub nie, w zależności od okoliczności.

UWAGA: Podłączenie kabli sygnałowych może spowodować znaczny hałas. Proszę się upewnić, że kanały wejściowe konsoli mikserskiej, interfejsów audio itp. są wyciszane przy podłączaniu. W przeciwnym razie poziom hałasu może spowodować powstanie zagrożeń.

UWAGA: Silne pola magnetyczne mogą powodować generowanie szumu. Dlatego nie należy umieszczać sumatora linii w pobliżu źródeł silnych pół magnetycznych (np. transformator sieciowy).

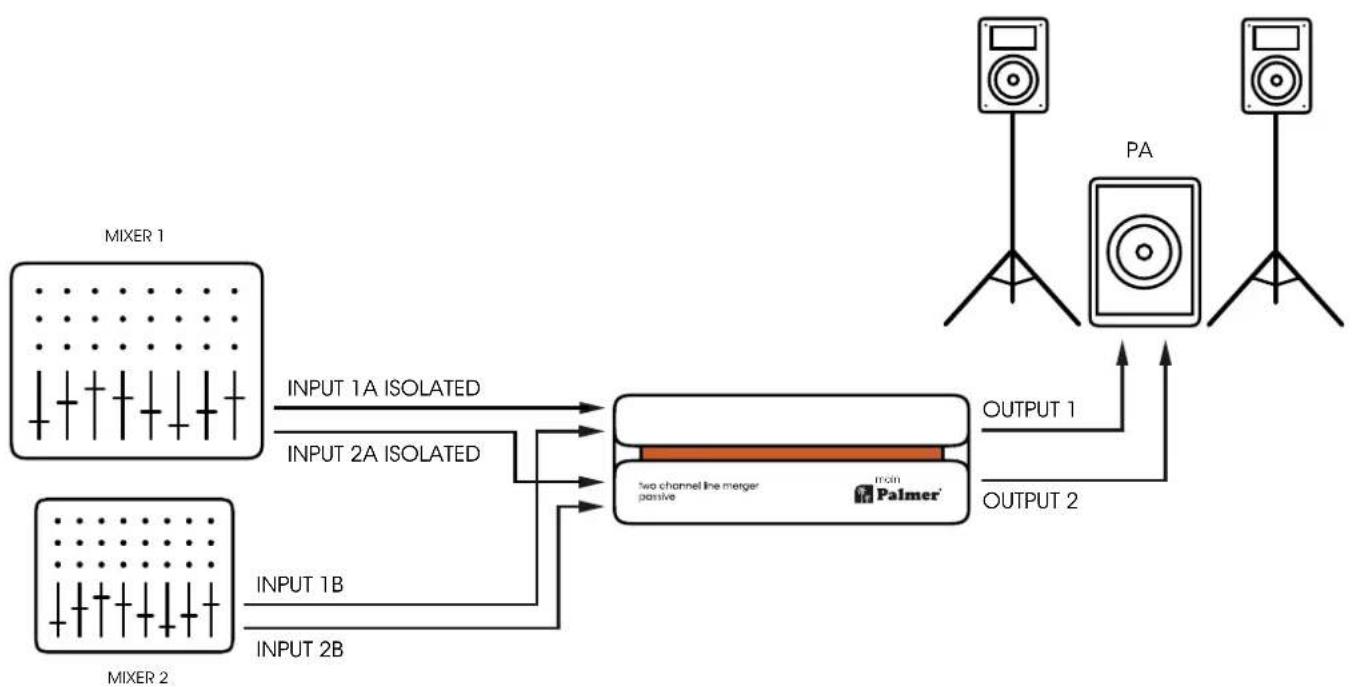

PRZYKŁAD OKABLOWANIA

DANE TECHNICZNE

OGÓLNA CHARAKTERYSTYKA

Numer produktu PMAIN
Typ produktu	Sumator linii
Liczba kanałów	2
Typ	pasywny
Transformer izolowany	tak
Liczba wejść	4
Typ wejścia	zbalansowane
Przyłącza wejściowe	XLR
Liczba wyjść	2
Typ wyjścia	zbalansowane
Przyłącza wyjściowe	XLR
Przełącznik uziemienia	tak
Obudowa	Odlew aluminiowy
Wymiary (wys. / szer. / gt.)	140 x 50 x 128 mm
Waga	0.8 kg
Temperatura otoczenia podczas pracy	-20°C...70°C
Względna wilgotność powietrza	< 80% bez kondensacji
Dołączone akcesoria	Gumowe nóżki, etykieta z opisem
AUDIO

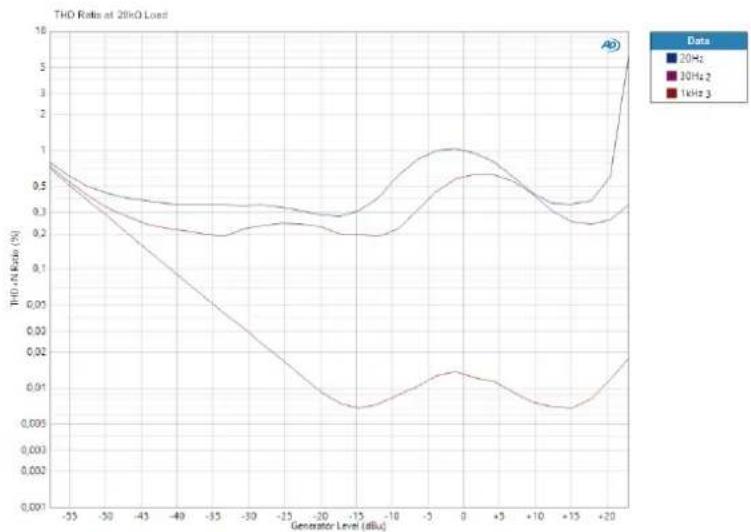

Maks. Poziom wejściowy (< 1% THD, 20 Hz)	+20 dBu
Maks. Poziom wejściowy(< 1% THD, 1 kHz)	+32 dBu

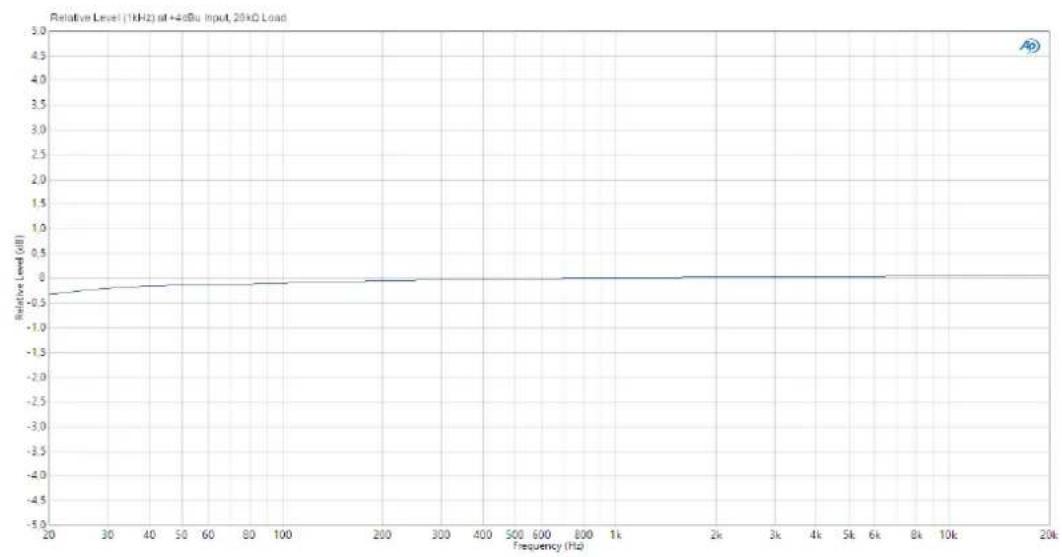

Pasmo przeno szenia(±2dB, względne 1kHz)	10 Hz - 80 kHz
Impedancja wejściowa(1 kHz)	3.3 kΩ
Impedancja wyjściowa(1 kHz)	600 Ω
THD (30 Hz, +4 dBu, ujednolicona, nieważona)	< 0.9 %

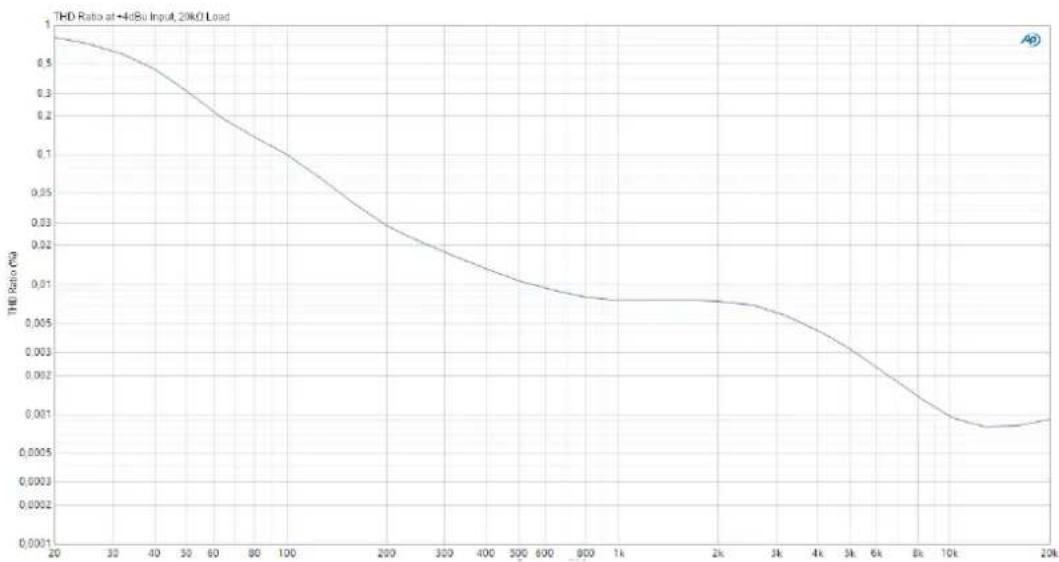

THD (1 kHz, +4 dBu, ujednolicona, nieważona)	< 0.02 %
IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu)	< 0.015 %
Przełożenie transformatora	1:1

Wszystkie pomiary zostały wykonane przy użyciu generatora o impedancji wyjściowej 600 Ω i obciążeniu zrównoważonym 20 kΩ.

UTYLIZACJA

OPAKOWANIE:

1. Opakowania mogą być przekazywane do systemu recyklingu zwykłymi kanałami utylizacji. Opakowania można oddać do recyklingu.
2. Należy oddzielić opakowanie zgodnie z przepisami dotyczącymi utylizacji i przepisami dotyczącymi recyklingu, obowiązującymi w danym kraju

URZĄDZENIE:

1. To urządzenie podlega przepisom europejskim Dyrektywa w sprawie zużyłego sprzętu elektrycznego i elektronicznego w obowiązującej w danym momencie wersji. Dyrektywa WEEE w sprawie zużyłego sprzętu elektrycznego i elektronicznego. Zużyłego sprzętu nie wolno wyrzucać wraz z odpadami z gospodarstwa domowego. Stare urządzenie należy zutylizować w autoryzowanym lub w komunalnym zakładzie utylizacji odpadów. Należy przestrzegać przepisów obowiązujących w danym kraju!

2. Przestrzegać wszystkich przepisów dotyczących usuwania odpadów, obowiązujących w kraju użytkowania.

3. Jako klient prywatny możesz uzyskać informacje na temat możliwości utylizacji przyjaznej dla środowiska od sprzedawcy, u którego zakupiono produkt, lub od odpowiednich władz lokalnych.

BATERIE I AKUMULATORY:

1. Baterii i akumulatorów nie wolno wyrzucać z odpadami domowymi. Baterie i akumulatory należy utylizować w autoryzowanym lub w komunalnym zakładzie utylizacji odpadów.
2. Przestrzegać wszystkich przepisów dotyczących usuwania odpadów, obowiązujących Prawo i przepisy dotyczące utylizacji.
3. Klient prywatny otrzyma informacje na temat przyjaznych dla środowiska sposobów usunięcia produktu od sprzedawcy, u którego zakupił produkt, lub od odpowiednich władz lokalnych.
4. Urządzenia zawierające baterie lub akumulatory, których użytkownik nie może wyjąć, należy oddać do punktu zbiórki urządzeń elektrycznych.

OŚWIADCZENIA PRODUCENTA

Gwarancja producenta i ograniczenie odpowiedzialności

Adam Hall GmbH

Adam-Hall-Str. 1

D-61267 Neu Anspach

E-mail: [e-mail] / +49 (0)6081 / 9419-0.

Nasze aktualne warunki gwarancji oraz informację o ograniczeniu odpowiedzialności można znaleźć na stronie internetowej: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf

W sprawie serwisu należy skontaktować się z dystrybutorem.

OZNACZENIE CE

Adam Hall GmbH oświadcza niniejszym, że produkt spełnia wymogi następujących dyrektyw(o ile dotyczy): Dyrektywa niskonąpięciowa (2014/35/UE)

Dyrektywa EMC (2014/30/UE)

RoHS (2011/65/UE)

RED (2014/53/UE)

DEKLARACJA ZGODNOŚCI UE

Deklaracje zgodności dla wyrobów, które podlegają dyrektywom LVD, EMC, RoHS, można zamówić pod adresem [e-mail]. Deklaracje zgodności dla wyrobów podlegających dyrektywie RED można pobrać na stronie www.adamhall.com/compliance/.

OŚWIADCZENIE FCC

To urządzenie jest zgodne z częścią 15 przepisów FCC. Obsługa podlega następującym dwóm warunkom:

(1) Urządzenie nie może powodować szkodliwych zakłóceń oraz
(2) Urządzenie musi być odporne na niekorzystny wpływ innych urządzeń, w tym powodowanie nieoczekiwanego działania.
