BEDIENUNGSANLEITUNG Main Palmer
DE BEDIENUNGSANLEITUNG
EN USER MANUAL
IT MANUAL DE USUARIO
FR MANUEL D'UTILISATEUR
Lass deine Signale fließen, natürlich und kraftvoll wie ein Fluss! Die River Series verkörpert diesen Anspruch bis ins Detail: Mit hochpräzisen Schaltungen, designt von unseren preisgekrönten Ingenieuren, damit dein Sound unverfälscht sein Ziel erreicht: das Herz deiner Zuhörer.
Denn genau dafür steht Palmer®. Schon seit 1980 fertigen wir Audio-Tools für den professionellen Einsatz auf der Bühne, beim Rundfunk und im Studio. Musiker und Toningenieure weltweit schätzen unsere in Deutschland entwickelten Lösungen für ihren ungehinderten Signalfluss und reinen Klang - kristallklar und lebendig wie Wasser! Was lag also näher als die Modelle der River Series nach deutschen Flüssen zu benennen?
Auf der Deutschland Karte siehst du, wo der Main entlangfließt: 527 Kilometer durch die Mitte Deutschlands und mündet in den Rhein. Vielen Dank für den Kauf der main! Wir wünschen dir viel Freude mit diesem Stück deutscher Ingenieurskunst.
Be True To Your Sound!
Dein Palmer Team
main
2-Kanal Line-Summierer passiv
BESTIMMUNGSGEMÄSSER GEBRAUCH
Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik, sowie Studio, TV und Broadcast! Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik, sowie Studio, TV und Broadcast entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!
Weiterhin ist dieses Produkt nur für qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik, sowie Studio, TV und Broadcast vorgesehen!
Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!
Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungsgemäßen Gebrauch ist ausgeschlossen!
Das Produkt ist nicht geeignet für:
▶ Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis.
- Kinder (Kinder müssen angewiesen werden, nicht mit dem Gerät zu spielen).
SICHERHEITSHINWEISE
- Lesen Sie diese Anleitung bitte sorgfältig durch.
- Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf.
- Befolgen Sie die Anweisungen.
- Verwenden Sie das Gerät nur in der dafür vorgesehenen Art und Weise.
- Öffnen Sie das Gerät nicht und verändern Sie es nicht.
ERSTICKUNGSGEFAHR! VON KINDERN FERNHALTEN! DAS PRODUKT ENTHÄLT VERSCHLUCKBARE KLEINTEILE UND VERSCHLUCKBARES VERPACKUNGSMATERIAL! KUNSTSTOFFBEUTEL MÜSSEN AUSSER REICHWEITE VON KINDERN AUFBEWAHRT WERDEN!
EINFÜHRUNG
Der passive 2-Kanal Line-Summierer main ist ein professionelles Werkzeug zum Mischen von Line-Signalen. Jeder Kanal besitzt zwei symmetrische XLR/f Eingangsbuchsen, die Eingangssignale werden über eine Widerstandsmatrix auf eine XLR/m Ausgangsbuchse gemischt. Die Line-Eingänge INPUT 1A / 2A werden zudem durch Übertrager galvanisch getrennt. Typische Anwendungen sind das Zusammenführen von zwei Mischpulten auf eine Endstufe oder aber auch aus einem Stereosignal ein Monosignal zu mischen.
main
2-Kanal Line-Summierer passiv
ANSCHLÜSSE UND BEDIENELEMENTE

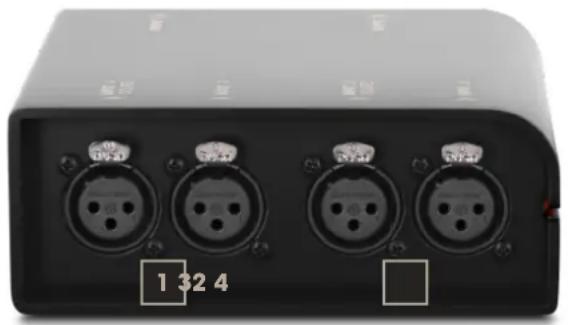

1. INPUT 1A / 1B
Symmetrische Line-Eingänge mit weiblichen 3-Pol XLR-Buchsen. Die Audiosignale der beiden Eingänge INPUT 1A und INPUT 1B werden Mono summiert am Ausgang OUTPUT 1 ausgegeben.
2. INPUT 2A / 2B
Symmetrische Line-Eingänge mit weiblichen 3-Pol XLR-Buchsen. Die Audiosignale der beiden Eingänge INPUT 2A und INPUT 2B werden Mono summiert am Ausgang OUTPUT 2 ausgegeben.
3. OUTPUT 1 / 2
Symmetrische Line-Ausgänge mit männlichen 3-Pol XLR-Buchsen. Verwenden Sie ein symmetrisches Audiokabel (z.B. Mikrofonkabel), um den Summierer an einen symmetrischen Eingang eines Mischpults oder Audio-Interfaces anzuschließen.
4. LIFT / GND 1 - LIFT / GND 2
Schalter zum Trennen der Masseverbindung von Ein- und Ausgang des entsprechenden Kanals (Ground Lift). In der nicht gedrückten Position ist die Masseverbindung getrennt, die Verbindung besteht bei gedrückter Position. Die Fähigkeit, mit Hilfe des Ground Lift-Schalters eine Brummschleife zu verhindern, hängt von der Erdung der angeschlossenen Geräte ab. Es besteht daher die Möglichkeit, dass sowohl die eine, als auch die andere Schalterposition in der Lage ist, ein Brummen wirkungsvoll zu reduzieren bzw. zu beseitigen.
ACHTUNG: Das Anschließen von Signalkabeln kann zu erheblichen Störgeräuschen führen. Achten Sie darauf, dass der Eingangskanal (Mischpult, Audio-Interface usw.) bei Steckvorgängen stummgeschaltet ist. Andernfalls können Pegel von Störgeräuschen zu Schäden führen.
HINWEIS: Starke Magnetfelder können Brummen verursachen. Positionieren Sie den Line-Summierer daher nicht in der Nähe von starken Magnetfeldern (z.B. Netztrafo).

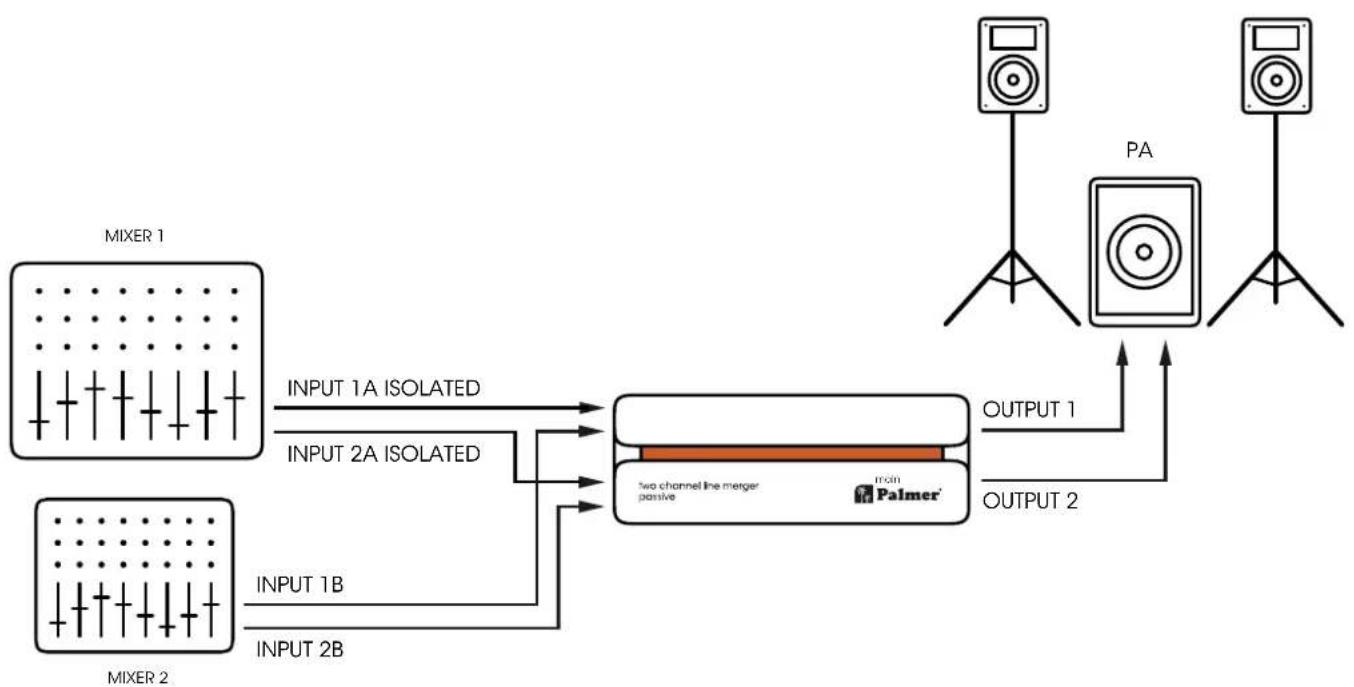

VERKABELUNGSBEISPIEL
TECHNISCHE DATEN
ALLGEMEIN
| Artikelnummer PMAIN | |
| Produktart Line Summierer | |
| Anzahl Kanäle 2 | |
| Typ passiv | |
| Übertrager isoliert Ja | |
| Anzahl Eingänge 4 | |
| Eingangstyp symmetrisch | |
| Eingangsanschlüsse XLR | |
| Anzahl Ausgänge 2 | |
| Ausgangstyp symmetrisch | |
| Ausgangsanschlüsse XLR | |
| Ground/Lift Schalter Ja | |
| Gehäuse Aluminium Strangguss | |
| Abmessungen (H/B/T) 140 x 50 x 128 mm | |
| Gewicht 0,8 kg | |
| Umgebungstemperatur im Betrieb -20°C...70°C | |
| Relative Luftfeuchtigkeit | <80 %, nicht kondensierend |
| Enthaltenes Zubehör Gummifüße, Beschriftungsschild | |
| AUDIO | |
| Max. Eingangspegel (< 1% THD, 20 Hz) | +20 dBu |
| Max. Eingangspegel (< 1% THD, 1 kHz) | +32 dBu |
| Frequenzgang (±0,2dB, relative 1kHz) | 10 Hz - 80 kHz |
| Eingangsimpedanz (1 kHz) | 3,3 kΩ |
| Ausgangsimpedanz (1 kHz) | 600 kΩ |
| THD (30 Hz, +4 dBu, unity, ungewichtet) | < 0,9 % |
| THD (1 kHz, +4 dBu, unity, ungewichtet) | < 0,02 % |
| IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu) | < 0,015 % |
| Übertrager-Verhältnis | 1:1 |
| Alle Messungen wurden mit einem Generator mit 100 Ω Ausgangsimpedanz und 20 kΩ symmetrischer Last durchgeführt. | |
line

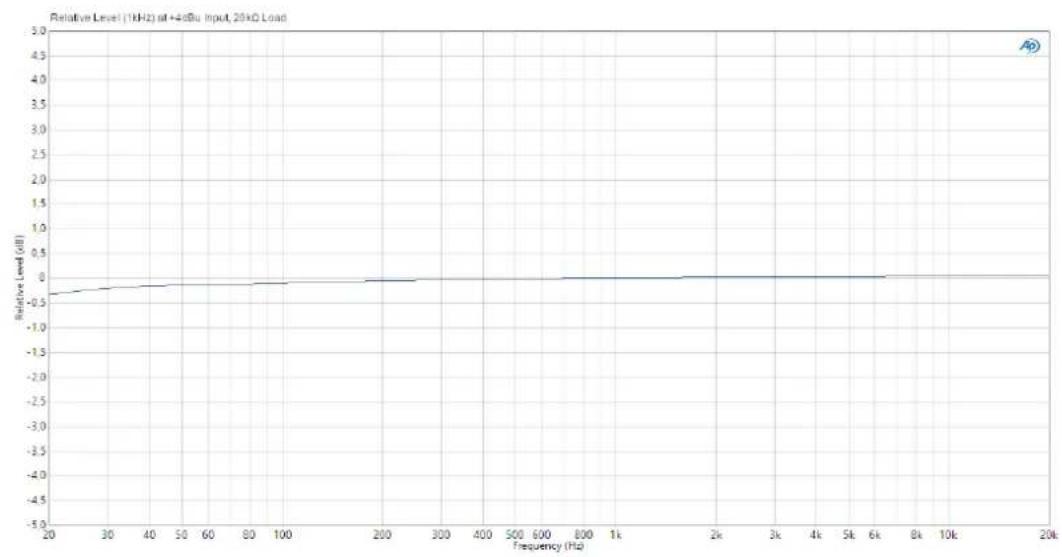

| Frequency (Hz) | Relative Level (dB) | | -------------- | ------------------- | | 20 | -0.5 | | 30 | -0.4 | | 40 | -0.3 | | 50 | -0.2 | | 60 | -0.1 | | 70 | 0.0 | | 80 | 0.1 | | 90 | 0.2 | | 100 | 0.3 | | 200 | 0.4 | | 300 | 0.5 | | 400 | 0.6 | | 500 | 0.7 | | 600 | 0.8 | | 700 | 0.9 | | 800 | 1.0 | | 1k | 1.1 | | 2k | 1.2 | | 3k | 1.3 | | 4k | 1.4 | | 5k | 1.5 | | 6k | 1.6 | | 7k | 1.7 | | 8k | 1.8 | | 9k | 1.9 | | 10k | 2.0 | | 20k | 2.1 |
line

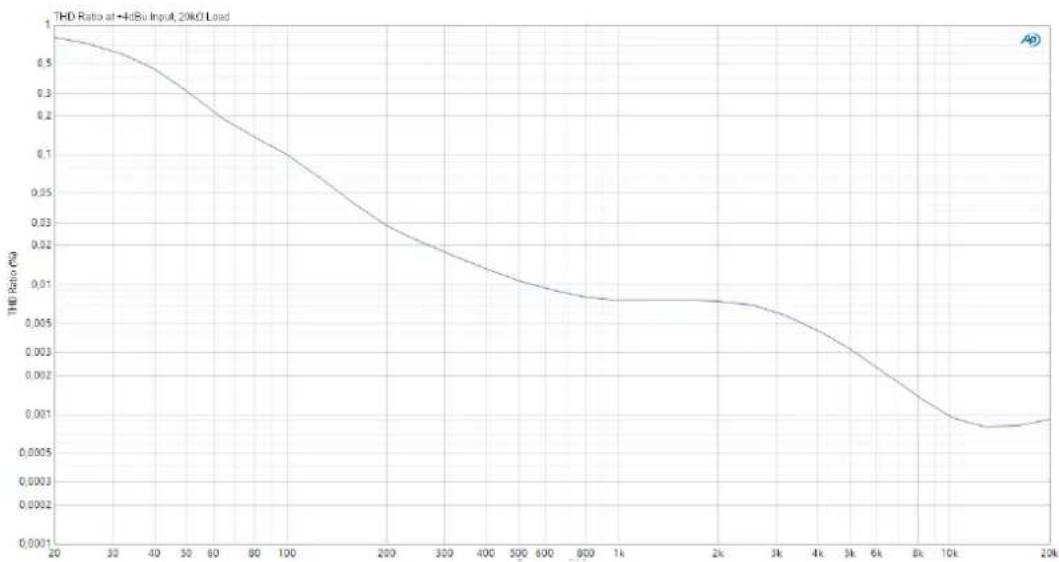

| Power (kW) | THD Ratio (%) | | ---------- | ------------- | | 20 | 1.0 | | 30 | 0.95 | | 40 | 0.85 | | 50 | 0.75 | | 60 | 0.65 | | 80 | 0.55 | | 100 | 0.45 | | 200 | 0.3 | | 300 | 0.2 | | 400 | 0.15 | | 500 | 0.1 | | 600 | 0.08 | | 800 | 0.07 | | 1k | 0.065 | | 2k | 0.06 | | 3k | 0.055 | | 4k | 0.045 | | 5k | 0.035 | | 6k | 0.025 | | 8k | 0.015 | | 10k | 0.01 | | 20k | 0.008 |
line
| Generator Level (dBμ) | 20Hz | 30Hz | 1kHz | | --------------------- | ------ | ------ | ------ | | -55 | 0.7 | 0.6 | 0.5 | | -50 | 0.6 | 0.5 | 0.4 | | -45 | 0.5 | 0.4 | 0.3 | | -40 | 0.4 | 0.3 | 0.2 | | -35 | 0.3 | 0.2 | 0.1 | | -30 | 0.2 | 0.1 | 0.05 | | -25 | 0.1 | 0.05 | 0.02 | | -20 | 0.05 | 0.02 | 0.01 | | -15 | 0.02 | 0.01 | 0.005 | | -10 | 0.01 | 0.005 | 0.002 | | -5 | 0.005 | 0.002 | 0.001 | | 0 | 0.002 | 0.001 | 0.0005 | | +5 | 0.001 | 0.0005 | 0.0002 | | +10 | 0.0005 | 0.0002 | 0.0001 | | +15 | 0.0002 | 0.0001 | 0.00005| | +20 | 5 | 3 | 2 |
line
| Frequency (Hz) | Phase (deg) | | -------------- | ----------- | | 20 | 0 | | 30 | -5 | | 40 | -10 | | 50 | -15 | | 60 | -20 | | 70 | -25 | | 80 | -30 | | 90 | -35 | | 100 | -40 | | 200 | -45 | | 300 | -50 | | 400 | -55 | | 500 | -60 | | 600 | -65 | | 700 | -70 | | 800 | -75 | | 1k | -80 | | 2k | -85 | | 3k | -90 | | 4k | -95 | | 5k | -100 | | 6k | -105 | | 7k | -110 | | 8k | -115 | | 9k | -120 | | 10k | -125 | | 20k | -130 |ENTSORGUNG
VERPACKUNG:
- Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführt werden.
- Bitte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrem Land.
GERÄT:
- Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronical Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungs-betrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden. Bitte beachten Sie geltende Vorschriften in Ihrem Land!
- Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze.
- Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechen den regionalen Behörden.
BATTERIEN UND AKKUS:
- Batterien und Akkus gehören nicht in den Hausmüll. Batterien und Akkus müssen über einen zugelassenen Entsorgungsbetrieb oder eine kommunale Entsorgungseinrichtung entsorgt werden.
- Beachten Sie alle in Ihrem Land geltenden Entsorgungsgesetze und Vorschriften.
- Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungsmöglichkeiten über den Händler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.
- Geräte mit Batterien oder Akkus, die nicht durch den Benutzer entfernt werden können, müssen an einer Sammelstelle für Elektrogeräte abgegeben werden.
HERSTELLERERKLÄRUNGEN
Herstellergarantie & Haftungsbeschränkung
Adam Hall GmbH
Adam-Hall-Str. 1
D-61267 Neu Anspach
E-Mail. Info@adamhall.com / +49 (0)6081 / 9419-0.
Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf
Im Servicefall wenden Sie sich an Ihren Vertriebspartner.
CE-KONFORMITÄT
Hiermit erklärt die Adam Hall GmbH, dass dieses Produkt folgender Richtlinie entspricht (soweit zutreffend):
Niederspannungsrichtlinie (2014/35/EU)
EMV-Richtlinie (2014/30/EU)
RoHS (2011/65/EU)
RED (2014/53/EU)
CE-KONFORMITÄTSERKLÄRUNG
Konformitätserklärungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter info@adamhall.com angefragt werden. Konformitätserklärungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/heruntergeladen werden.
FCC STATEMENT
DRUCKFEHLER UND IRRTÜMER, SOWIE TECHNISCHE ODER SONSTIGE ÄNDERUNGEN SIND VORBEHALTEN!
