MANUALE UTENTE Main Palmer
Lascia scorrere i segnali, in modo naturale e potente, come un fiume! La Serie River incarna questa affermazione fino all'ultimo dettaglio, con circuiti di alta precisione, progettati dai nostri pluripremiati ingegneri per garantire che il suono arrivi a destinazione: il cuore degli ascoltatori.
Questo è esattamente ciò che promette, e mantiene, Palmer®. Dal 1980 produciamo strumenti audio per l'uso professionale sul palco, nelle trasmissioni e in studio. Le nostre soluzioni, sviluppate in Germania, sono apprezzate da musicisti e tecnici del suono di tutto il mondo per il flusso di segnale continuo e il suono puro, limpido e vibrante come l'acqua. Niente di più logico, quindi, che chiamare i modelli della serie River con i nomi dei fiumi tedeschi.
Guardando la cartina della Germania puoi vedere il percorso del fiume Meno: 527 chilometri attraverso la Germania centrale, dove poi confluisce nel Reno. Grazie per aver acquistato il main! Ci auguriamo che questo gioiello dell'ingegneria tedesca sia di tuo gradimento.
Sommatore di linee a 2 canali passivo
USO PREVISTO
Questo prodotto è un dispositivo per la tecnologia degli eventi, ideale anche in studio, per la TV e la radiotrasmissione! Il prodotto è stato sviluppato per l'uso professionale nei campi della tecnologia degli eventi, degli studi, della TV e della radiotrasmissione. Non è adatto all'uso domestico.
Questo prodotto, inoltre, è destinato esclusivamente a utenti qualificati e con conoscenze specialistiche in materia di tecnologia degli eventi, nonché in studio, TV e trasmissione!
Utilizzare il prodotto senza attenersi ai dati tecnici e alle condizioni di esercizio specificate è considerato uso improprio. È esclusa la responsabilità per danni a persone e cose causati da uso improprio.
Il prodotto non è adatto a:
Persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza.
Bambini (ai bambini deve essere vietato giocare con il dispositivo).
ISTRUZIONI DI SICUREZZA
- Leggere attentamente queste istruzioni.
- Conservare tutte le informazioni e le istruzioni in un luogo sicuro.
- Seguire le istruzioni.
- Utilizzare il dispositivo solo secondo il modo previsto.
- Non aprire il dispositivo e non cercare di modificarlo.
PERICOLO DI SOFFOCAMENTO! TENERE LONTANO DALLA PORTATA DEI BAMBINI! IL PRODOTTO CONTIENE PICCOLE PARTI E MATERIALE DI IMBALLAGGIO INGERIBILE! I SACCHETTI DI PLASTICA DEVONO ESSERE TENUTI FUORI DALLA PORTATA DEI BAMBINI.
INTRODUZIONE
Il main, un sommatore di linee passivo a 2 canali, è uno strumento professionale per miscelare i segnali di linea. Ogni canale ha due prese d'ingresso XLR/f bilanciate. I segnali d'ingresso vengono miscelati tramite una matrice di resistenze a una presa d'uscita XLR/m. Anche gli ingressi di linea INPUT 1A / 2A sono isolati galvanicamente mediante trasformatori. Applicazioni usuali sono la fusione di due mixer in un finale di potenza, o il mixaggio di un segnale mono da un segnale stereo.
main
Sommatore di linee a 2 canali passivo

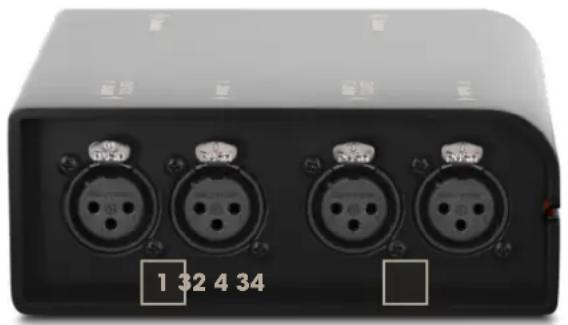

Ingressi di linea bilanciati con connettori XLR femmina a 3 pin. I segnali audio degli ingressi INPUT 1A e INPUT 1B sono sommati in mono e vengono emessi sull'uscita OUTPUT 1.
2. INPUT 2A / 2B
INPUT di linea bilanciate con connettori XLR femmina a 3 pin. I segnali audio degli ingressi INPUT 2A e INPUT 2B sono sommati in mono e vengono emessi sull'uscita OUTPUT 2.
3. OUTPUT 1 / 2
Uscite di linea bilanciate con connettori XLR maschi a 3 pin. Utilizzare un cavo audio bilanciato (ad esempio un cavo per microfono) per collegare il sommatore di linee a un ingresso bilanciato di una consolle di mixaggio o di un'interfaccia audio.
4. LIFT / GND 1 - LIFT / GND 2
Interruttore per scollegare il collegamento a terra dell'ingresso e dell'uscita del canale corrispondente (ground lift). In posizione non premuta, il collegamento a terra è scollegato; il collegamento si stabilisce premendo l'interruttore. La possibilità di evitare il brusio di massa quando si utilizza l'interruttore ground lift dipende dalla messa a terra del dispositivo collegato. È quindi possibile che l'interruttore riesca a ridurre o eliminare efficacemente il brusio quando è sollevato o abbassato, a seconda della situazione.
CAUTELA: il collegamento dei cavi di segnale può provocare notevole rumore. Assicurarsi che i canali d'ingresso della consolle di mixaggio e delle interfacce audio ecc. siano silenziati quando sono collegati, altrimenti i livelli di rumore possono causare danni.
NOTA: campi magnetici forti possono causare ronzii. Non collocare quindi il sommatore di linee in prossimità di forti campi magnetici (ad esempio, trasformatore di rete).

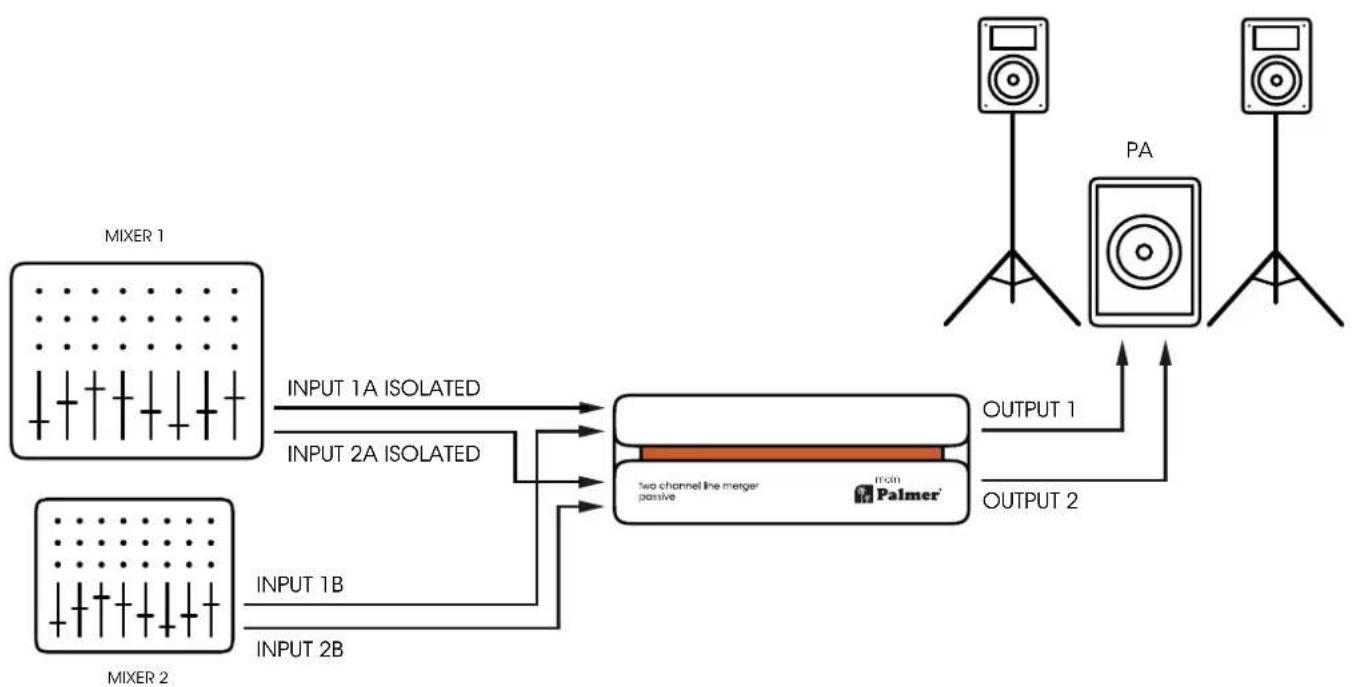

ESEMPIO DI CABLAGGIO
DATI TECNICI
DATI GENERALI
Codice prodotto PMAIN
| Tipologia di prodotto Sommatore di linee | |
| Numero di canali 2 | |
| Tipo passivo | |
| Trasformatore di isolamento sì | |
| Numero di ingressi 4 | |
| Tipo di ingresso bilanciato | |
| Connessioni di ingresso XLR | |
| Numero di uscite 2 | |
| Tipo di uscita bilanciato | |
| Connessioni di uscita XLR | |
| Interruttore ground/lift sì | |
| Alloggiamento Colata continua di alluminio | |
| Dimensioni (H/L/P) | 140 × 50 × 128 mm |
| Peso | 0,8 kg |
| Temperatura ambiente per il funzionamento | Da -20 °C a 70 °C |
| Umidità relativa dell'aria | < 80% senza formazione di condensa |
| Accessori inclusi | Piedini in gomma, etichetta con diciture |
| AUDIO | |
| Livello massimo di ingresso (< 1% THD, 20 Hz) | +20 dBu |
| Livello massimo di ingresso (< 1% THD, 1 kHz) | +32 dBu |
| Risposta in frequenza (± 2 dB, relativa a 1 kHz) | 10 Hz - 80 kHz |
| Impedenza d'ingresso (1 kHz) | 3,3 kΩ |
| Impedenza di uscita (1 kHz) | 600 Ω |
| THD (30 Hz, +4 dBu, unità, non pesato) | < 0,9% |
| THD (1 kHz, +4 dBu, unità, non pesato) | < 0,02% |
| IMD (SMPTE) (60 Hz / 7 kHz, 4:1, +4 dBu) | < 0,015% |
| Rapporto del trasformatore | 1:1 |
Tutte le misurazioni sono state eseguite con un generatore con impedenza di uscita di 600 Ω e carico bilanciato di 20 kΩ.
line

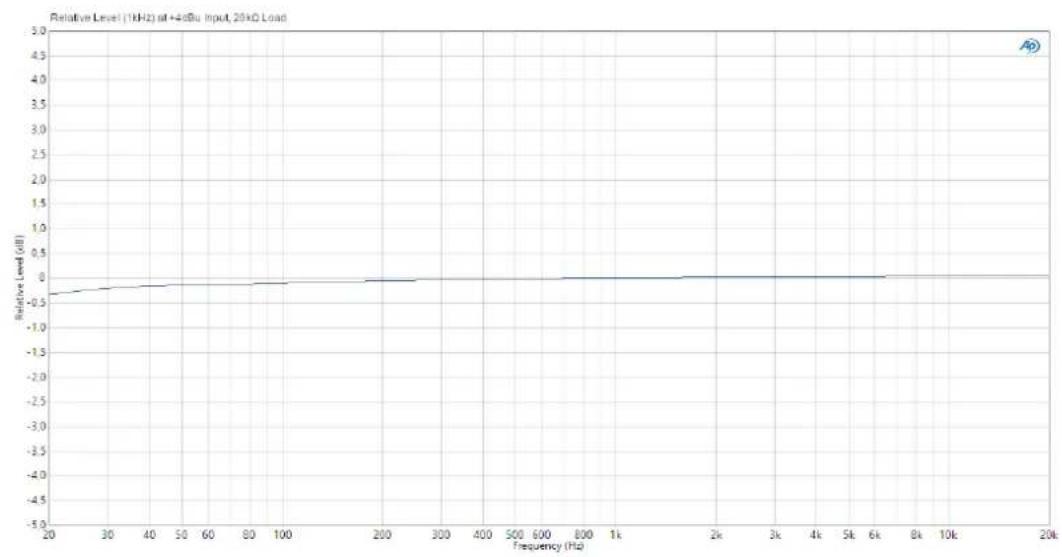

| Frequency (Hz) | Relative Level (dB) | | -------------- | ------------------- | | 20 | -0.5 | | 30 | -0.4 | | 40 | -0.3 | | 50 | -0.2 | | 60 | -0.1 | | 70 | 0.0 | | 80 | 0.1 | | 90 | 0.2 | | 100 | 0.3 | | 200 | 0.4 | | 300 | 0.5 | | 400 | 0.6 | | 500 | 0.7 | | 600 | 0.8 | | 700 | 0.9 | | 800 | 1.0 | | 1k | 1.1 | | 2k | 1.2 | | 3k | 1.3 | | 4k | 1.4 | | 5k | 1.5 | | 6k | 1.6 | | 7k | 1.7 | | 8k | 1.8 | | 9k | 1.9 | | 10k | 2.0 | | 20k | 2.1 |
line

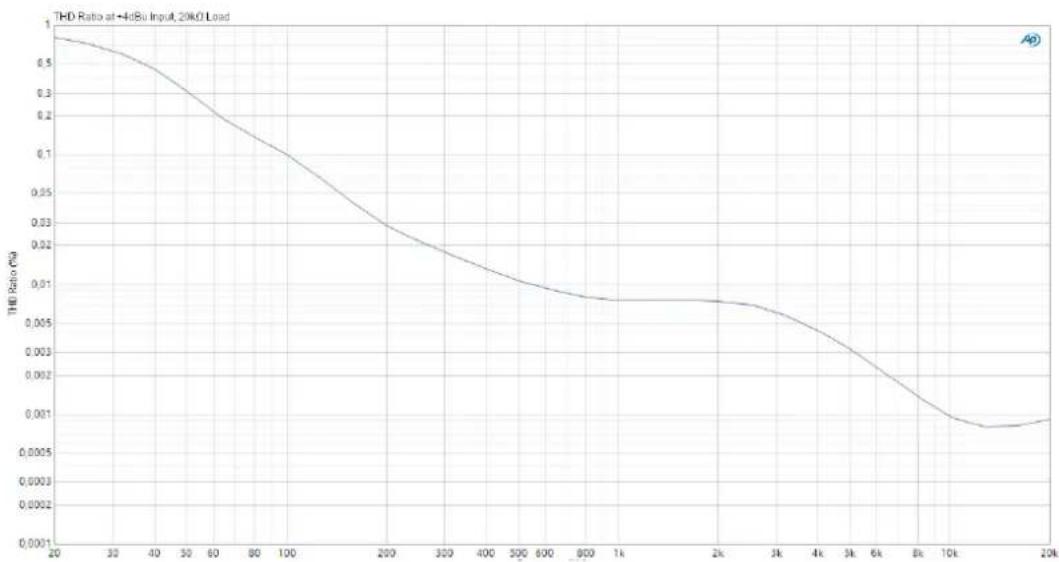

| Power (kW) | THD Ratio (%) | | ---------- | ------------- | | 20 | 1.0 | | 30 | 0.95 | | 40 | 0.85 | | 50 | 0.75 | | 60 | 0.65 | | 80 | 0.55 | | 100 | 0.45 | | 200 | 0.3 | | 300 | 0.2 | | 400 | 0.15 | | 500 | 0.1 | | 600 | 0.08 | | 800 | 0.07 | | 1k | 0.065 | | 2k | 0.06 | | 3k | 0.055 | | 4k | 0.045 | | 5k | 0.035 | | 6k | 0.025 | | 8k | 0.015 | | 10k | 0.01 | | 20k | 0.008 |
line

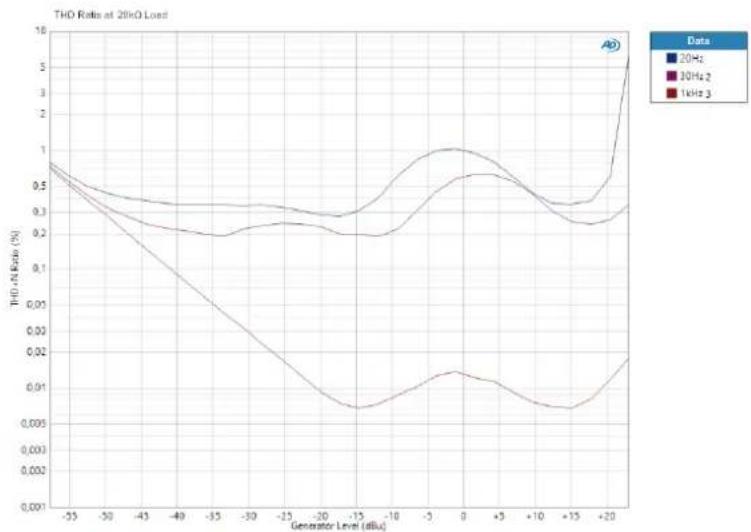

| Generator Level (dBμ) | 20Hz | 30Hz | 1kHz | | --------------------- | ---- | ---- | ---- | | -55 | 0.7 | 0.6 | 0.5 | | -50 | 0.6 | 0.5 | 0.4 | | -45 | 0.5 | 0.4 | 0.3 | | -40 | 0.4 | 0.3 | 0.2 | | -35 | 0.3 | 0.2 | 0.1 | | -30 | 0.2 | 0.1 | 0.05 | | -25 | 0.1 | 0.05 | 0.02 | | -20 | 0.05 | 0.02 | 0.01 | | -15 | 0.02 | 0.01 | 0.005| | -10 | 0.01 | 0.005| 0.002| | -5 | 0.005| 0.002| 0.001| | 0 | 0.002| 0.001| 0.0005| | +5 | 0.001| 0.0005| 0.0002| | +10 | 0.0005| 0.0002| 0.0001| | +15 | 0.0002| 0.0001| 0.00005| | +20 | 0.0001| 0.00005| 0.00002|
line
| Frequency (Hz) | Phase (deg) | | -------------- | ----------- | | 20 | 0 | | 30 | -5 | | 40 | -10 | | 50 | -15 | | 60 | -20 | | 70 | -25 | | 80 | -30 | | 90 | -35 | | 100 | -40 | | 200 | -45 | | 300 | -50 | | 400 | -55 | | 500 | -60 | | 600 | -65 | | 700 | -70 | | 800 | -75 | | 1k | -80 | | 2k | -85 | | 3k | -90 | | 4k | -95 | | 5k | -100 | | 6k | -105 | | 7k | -110 | | 8k | -115 | | 9k | -120 | | 10k | -125 | | 20k | -130 |SMALTIMENTO
IMBALLAGGIO:
- Gli imballaggi possono essere riciclati tramite i consueti canali di smaltimento.
- Separare l'imballaggio in conformità alle leggi sullo smaltimento e ai regolamenti sui materiali riciclabili in vigore nel proprio Paese.
DISPOSITIVO:
- Il presente dispositivo è soggetto alla direttiva europea sui Rifiuti di Apparecchiature Elettriche ed Elettronichenella versione aggiornata vigente. Direttiva RAEE - Rifiuti di Apparecchiature Elettriche ed Elettroniche. I dispositivi usati non devono essere smaltiti con i rifiuti domestici.
Il dispositivo usato deve essere smaltito tramite un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale. Vi preghiamo di rispettare le normative in vigore nel Paese di installazione.
- Rispettare le leggi sullo smaltimento in vigore nel Paese di installazione.
- I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.
BATTERIE E PILE:
- Le batterie e le pile non devono essere smaltite con i rifiuti domestici. Le batterie e le pile devono essere smaltite presso un'azienda di smaltimento autorizzata o presso un centro di smaltimento comunale.
- Rispettare le leggi sullo smaltimento in vigore nel proprio Paese.
- I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.
- I dispositivi dotati di batterie o pile che non possono essere rimosse dall'utente devono essere portati presso un punto di raccolta per dispositivi elettrici.
DICHIARAZIONI DEL PRODUTTORE
Garanzia del produttore e limitazione di responsabilità Adam Hall GmbH
Adam-Hall-Str. 1
D-61267 Neu Anspach
E-mail: Info@adamhall.com / +49 (0)6081 / 9419-0.
Le nostre attuali condizioni di garanzia e la limitazione di responsabilità sono consultabili alla pagina: https://cdn-shop.adamhall.com/media/pdf/Manufacturers-Declarations-PALMER_DE_EN_ES_FR.pdf
Per assistenza, rivolgersi al proprio distributore di fiducia.
CONFORMITÀ CE
Con la presente Adam Hall GmbH dichiara che questo prodotto soddisfa le seguenti direttive(ove pertinente): Direttiva Bassa tensione (2014/35/UE)
Direttiva CEM (2014/30/UE)
RoHS (2011/65/UE)
RED (2014/53/UE)
DICHIARAZIONE DI CONFORMITÀ UE
Le dichiarazioni di conformità per prodotti che sono soggetti alle direttive Bassa tensione, CEM, RoHS possono essere richieste all'indirizzo info@adamhall.com.
Le dichiarazioni di conformità per i prodotti soggetti alla direttiva RED possono essere scaricate al link www.adamhall.com/compliance/
FCC STATEMENT
Questo dispositivo è conforme alla Parte 15 delle Regole FCC.
Il funzionamento è soggetto alle due condizioni seguenti:
(1) Il dispositivo non può provocare interferenze dannose, e
(2) Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quelle che possono causare funzionamento indesiderato.
CON RISERVA DI ERRORI DI STAMPA E REFUSI NONCHÉ DI MODIFICHE TECNICHE O DI ALTRO TIPO.
