MFSBM1-B1 - Support des enceintes SANUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de barre de son
Marque	Sanus
Modèle	MFSBM1-B1
Poids du support	0,9 kg (2 lb)
Poids maximal de la barre de son	6,8 kg (15 lb)
Poids total support + barre + TV	Ne doit pas dépasser le poids max du support TV
Compatibilité TV	Supports muraux certifiés (UL, etc.)
Montage	Sous le téléviseur
Barres de son compatibles	La plupart des barres de son avec trous de montage (filetés, serrure ou inférieurs)
Barres de son Amazon Fire TV	Compatible avec option d'installation spécifique
Matériaux	Acier, plastique (pièces de fixation)
Réglage en inclinaison	Oui (boutons d'inclinaison T)
Accessoires inclus	Pattes de fixation, vis, rondelles, entretoises, clé hexagonale
Installation	Nécessite un support mural TV existant
Sécurité	Respecter les limites de poids ; ne pas utiliser si pattes TV ont entretoises intégrées
Entretien	Nettoyage avec un chiffon sec ; vérifier périodiquement la fixation
Réparabilité	Pièces de rechange disponibles via service client
Garantie	Voir conditions fabricant

FOIRE AUX QUESTIONS - MFSBM1-B1 SANUS

Quel est le poids maximal que peut supporter ce support Sanus MFSBM1-B1 ?

Le support lui-même pèse 0,9 kg. La barre de son ne doit pas dépasser 6,8 kg. Le poids total (TV + support + barre + accessoires) doit être inférieur au poids maximal de votre support mural TV.

Puis-je installer ce support sans avoir un support mural TV ?

Non, ce support est conçu pour être fixé sous un téléviseur déjà monté sur un support mural certifié. Il ne se fixe pas directement au mur.

Comment savoir si mon téléviseur est compatible avec ce support ?

Vérifiez que la patte de fixation de votre support TV n'a pas d'entretoises intégrées et que les trous de montage ne dépassent pas 11 mm. Consultez la figure 1 et 2 de la notice.

Est-ce que ce support fonctionne avec une barre de son Amazon Fire TV ?

Oui, il existe une option d'installation spécifique (Option A) pour les Fire TV Soundbar. Utilisez les anneaux de montage FTV fournis. Notez que la barre ne se verrouille pas, soyez prudent.

Quels types de vis sont nécessaires pour la fixation ?

Le kit inclut plusieurs vis de diamètres et longueurs différents. Sélectionnez les vis adaptées à votre téléviseur en fonction de la taille des trous filetés et de l'épaisseur du dos (avec ou sans entretoise).

Comment régler l'inclinaison de la barre de son ?

Utilisez les boutons d'inclinaison T pour positionner la barre à l'angle souhaité, puis serrez avec la clé hexagonale incluse.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client Sanus directement, pas le revendeur. N'utilisez jamais de pièces endommagées.

Puis-je utiliser ce support si mon téléviseur a le dos irrégulier ou arrondi ?

Oui, vous aurez probablement besoin d'entretoises pour que les pattes de fixation reposent à plat. Suivez les instructions de la section 3.2b.

Est-il nécessaire de retirer le téléviseur pour installer ce support ?

Oui, pour fixer les pattes au téléviseur, il est recommandé de décrocher le téléviseur de son support mural. Suivez les instructions de votre support TV.

Quel espace dois-je laisser entre la barre de son et le téléviseur ?

Laissez un écart d'environ 1,27 cm à 2,54 cm (1/2 à 1 pouce) pour assurer le bon fonctionnement des microphones et l'accès aux boutons.

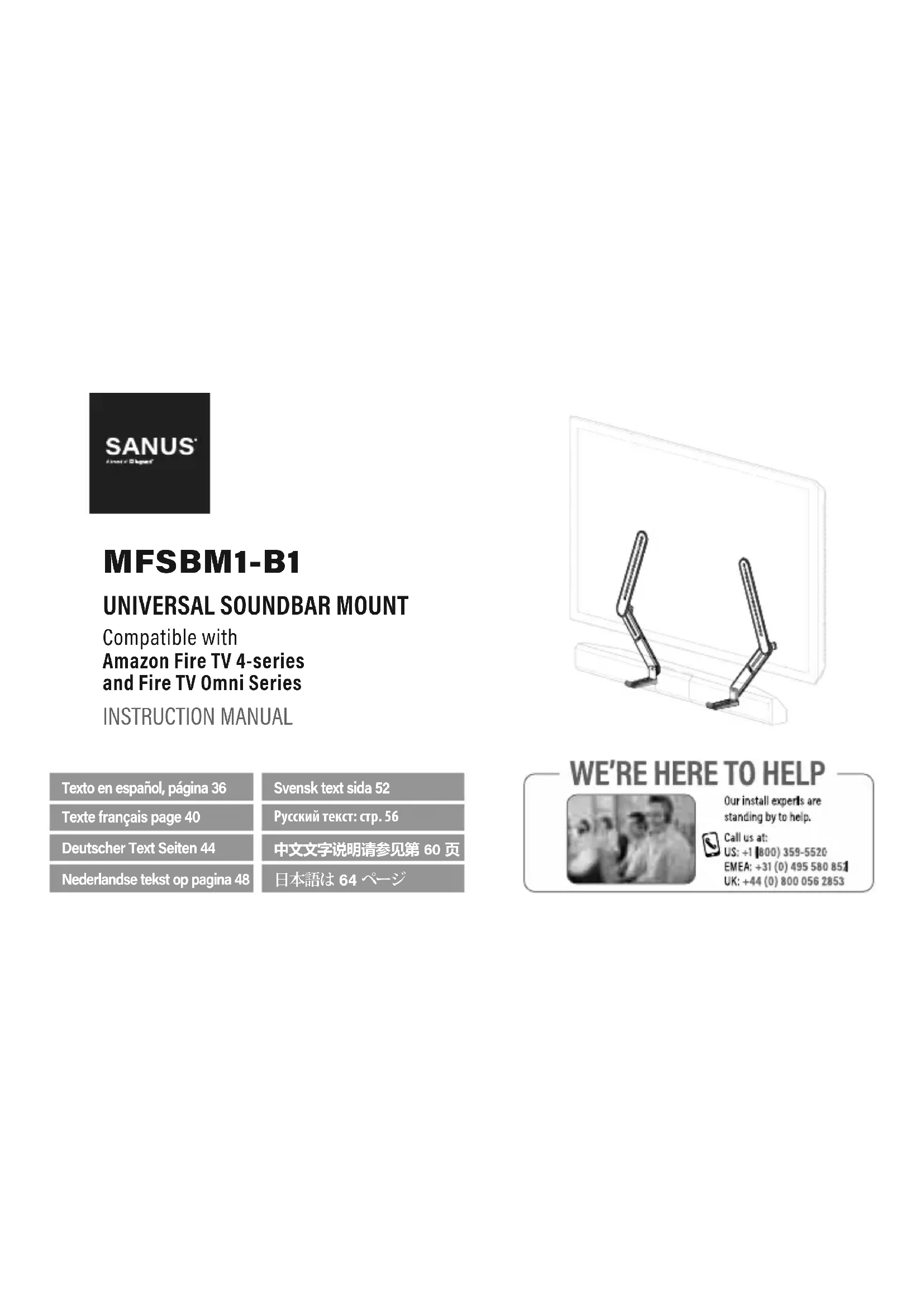

MODE D'EMPLOI MFSBM1-B1 SANUS

Texte français page 40

Veuillez vérifier les éléments suivant : (PAGE 2)

Le poids COMBINÉ de ce support de barre de son, de votre barre de son, de tous les accessoires et de votre téléviseur DOIT ÊTRE INFÉRIEUR au poids maximum de votre support/support TV. (Voir PAGE 4).
▶ Vous avez consulté la documentation fournie avec votre barre de son, votre téléviseur et votre support mural pour téléviseur pour obtenir des conseils supplémentaires.
▶ Vous NE POUVEZ PAS utiliser ce produit si la patte de fixation d'interface de votre support pour téléviseur inclut des entretoises intégrées (voir Figure 1) ou si la taille des trous/fentes de montage est supérieure à 11 mm [0,43 po] (voir Figure 2).

▲ AVERTISSEMENT: (PAGE 3)

• Ce support pour barre de son est uniquement conçu pour être utilisé avec des supports muraux pour téléviseurs présentant une certification de sécurité délivrée par un tiers.
• Ce support de barre de son est UNIQUEMENT conçu pour être monté EN-DESSOUS du téléviseur (voir Figure 3).
• Ce support pour barre de son est conçu pour être installé et utilisé uniquement tel que spécifié dans ce manuel. Le fabricant n'est pas responsable du mauvais assemblage, de l'utilisation ou de la manutention incorrecte de ce produit.
  ■ Le fait de ne pas respecter ces instructions peut entraîner une instabilité qui pourrait occasionner des dommages matériels ou des blessures.

Contraintes de poids PAGE 4

Poids maximum pour barre de son

NE DÉPASSEZ PAS 6,8 kg (15 lb) pour ce support pour barre de son

6,8 kg (15 lb)

Français

Poids maximum pour votre support pour téléviseur

ATTENTION : Évitez les risques de blessures corporelles ou de dommages matériels ! Le poids total de votre téléviseur, PLUS celui de ce support pour barre de son et de la barre de son ainsi que de tout autre accessoire, NE DOIT PAS DÉPASSER le poids brut maximum de votre support pour téléviseur. Consultez le manuel de votre support pour téléviseur afin de connaître le poids maximum autorisé.

Support pour barre de son 0,9 kg (2 lb)

Votre barre de son Votre téléviseur TOUT autre accessoire

Maximum pour votre support pour téléviseur

Articles requis PAGE 5

Inclus dans ce kit H1

*Votre support mural pour téléviseur peut être différent du support mural montré dans ce manuel. Veuillez noter que la procédure d'installation de la barre de son est identique.

Pièces et matériel fournis PAGE 7

AVERTISSEMENT : Ce produit contient de petites pièces qui peuvent représenter un risque d'étouffement si elles sont avalées. Avant de commencer l'assemblage, assurez-vous qu'il ne manque aucune pièce et qu'elles ne sont pas endommagées. Si une pièce est manquante ou endommagée, contactez le service à la clientèle et non le détaillant. N'utilisez jamais de pièces endommagées ! REMARQUE : Les pièces fournies ne doivent pas nécessairement être toutes utilisées.

Pièces et quincaillerie pour l'ÉTAPE 1 PAGE 7 et 8

Pièces et quincaillerie pour l'ÉTAPE 3 PAGE 8 et 9

Préparer votre téléviseur (s'il est monté) PAGE 10

ATTENTION : Suivez le manuel de votre support pour téléviseur pour obtenir des instructions sur la façon de retirer sans danger votre téléviseur et la patte de fixation pour téléviseur.

Français

ÉTAPE 1

Fixez les pattes de fixation sur votre barre de son

PAGE 11

Barres de son Amazon Fire TV, utilisez l'option d'installation A. Pour toutes les autres barres de son, examinez les trous de montage à l'arrière ou en bas de votre barre de son pour déterminer votre option d'installation B, C ou D. B : Orifices filetés. C : Fentes en forme de trous de serrure. D : Trous de montage inférieurs.

OPTION A :

Alignez votre barre de son au bas de votre téléviseur en laissant suffisamment d'espace pour atteindre les boutons. Ajustez les supports de la barre de son 01 pour les aligner avec les trous de montage inférieurs de votre téléviseur et les trous de montage de votre barre de son, puis serrez les boutons T. REMARQUE : Les pattes de fixation de la barre de son 01 doivent être positionnées le plus verticalement possible. IMPORTANT ! N'installez PAS votre barre de son sur les anneaux de montage FTV avant d'avoir suspendu votre téléviseur. REMARQUE : votre barre de son Fire TV ne se verrouille pas sur les anneaux de montage FTV - soyez prudent lorsque vous ajustez votre téléviseur ou votre barre de son. Allez à l'ÉTAPE 3 à la PAGE 26

OPTION B :

Orifices filetés

Votre téléviseur ne prend en charge qu'une seule taille de vis.

PAGE 16

IMPORTANT

Si nécessaire, utilisez des rondelles de protection

03 sous la patte de fixation de la barre de son

01 afin qu'elle repose à plat su

OPTION C :

Fentes en forme de trous de serrure

PAGE 18

IMPORTANT

Si nécessaire, utilisez des rondelles de protection

03 sous la patte de fixation de la barre de son

01 afin qu'elle repose à plat su

r la surface de la barre de son.

OPTION D :

Trous de montage inférieurs

PAGE 20

ÉTAPE 2

Assemblez les pattes de fixation de la barre de son

PAGE 22

Ajustez les supports de la barre de son 01 pour les aligner avec les trous de montage inférieurs de votre téléviseur, puis serrez les boutons T REMARQUE : Les pattes de fixation de la barre de son 01 doivent être positionnées le plus verticalement possible.

ÉTAPE 3

Installer la patte de fixation de la barre de son avec votre support pour téléviseur

PAGE 26

3.1: Sélectionnez le diamètre des vis pour le téléviseur Votre téléviseur ne prend en charge qu'une seule taille de vis.

REMARQUE : Utilisez l'entretoise destinée aux téléviseurs à dos plat fournie avec le téléviseur.

3.2: Sélectionnez la longueur des vis et les entretoises pour le téléviseur

ATTENTION : Assurez-vous que la longueur du filetage de la combinaison vis/ondelle/entretoise ET de toutes les pattes de fixation est correcte.

— Si elle est insuffisante, le téléviseur ne tiendra pas. — Si elle est excessive, le téléviseur sera endommagé.

a SANS ENTRETOISE

consultez la page 28

- Téléviseur au dos plat [Les pattes de fixation du téléviseur sont posées à plat sur votre téléviseur]

b ENTRETOISE REQUISE

consultez la page 29

- Téléviseur au dos plat nécessitant plus d'espace [pour les trous d'insertions profonds ou l'enchevêtrement des câbles]

- Téléviseur au dos irrégulier ou arrondi [Les pattes de fixation du téléviseur NE reposent PAS à plat sur votre téléviseur]

3.3a (SANS ENTRETOISE) ASSEMBLAGE LÂCHE

3.3b (ENTRETOISE REQUISE) ASSEMBLAGE LÂCHE

ÉTAPE 4

Réglage de la patte de fixation de la barre de son

PAGE 30

Remarque : En positionnant la barre de son 01, assurez-vous d'avoir accès aux boutons de commande.

CONSEIL : Laissez un écart de 1,27 cm (1/2 pouces) à 2,54 cm (1 pouces) pour assurer la performance des microphones.

ÉTAPE 5

Fixez les pattes de fixation

PAGE 31

IMPORTANT ! Ne serrez pas trop les vis : cela risque de déformer les rondelles.

ÉTAPE 6

Fixation de l'ensemble téléviseur/barre de son

PAGE 32

Suivez les instructions du manuel d'installation de votre support mural pour téléviseur pour accrocher votre assemble téléviseur.

Para barra de sonido Amazon Fire TV : Accrochez votre barre de son aux Fire Mounting Rings (FTV)

Réglages

PAGE 34

CONSEILS: Utilisez les boutons d'inclinaison T pour placer le support de la barre de son à l'emplacement souhaité, puis utilisez la clé hexagonale inclus H1 pour serrer.

Para barra de sonido Amazon Fire TV : REMARQUE : votre barre de son Fire TV ne se verrouille pas sur les anneaux de montage (FTV - soyez

prudent lorsque vous ajustez votre téléviseur ou votre barre de son.
