Type de produit	Station d'accueil
Marque	V7
Modèle	DOCKTB4PT
Interface hôte	Thunderbolt 4 (40 Gbit/s), compatible Thunderbolt 3, USB4
Alimentation	Adaptateur secteur 20 V / 7,5 A (150 W) inclus
Ports vidéo	2 ports Thunderbolt 4 aval (max 8K/30 Hz ou 2x 4K/60 Hz), combinaison HDMI/DisplayPort (voir détails)
Ports USB	1x USB-C 3.2 Gen 2 (10 Gbit/s) avec PD 30 W, 2x USB-A 3.2 Gen 2 (10 Gbit/s), 1x USB-A 3.2 Gen 1 (5 Gbit/s)
Port Ethernet	RJ45 2.5 Gigabit (10M/100M/1000M/2.5G), Wake-On-LAN
Lecteur de carte	SD 4.0 / TF 4.0 (312 Mo/s), deux emplacements simultanés
Audio	Prise jack 3,5 mm (stéréo + microphone), détection automatique CTIA/MTTP
Sécurité	Verrou Kensington nano (K-Lock)
Charge hôte	Jusqu'à 96 W via port Thunderbolt 4 amont (5 V/9 V/15 V à 3 A ou 20 V à 4,8 A)
Température de fonctionnement	5 °C à 35 °C (41 °F à 95 °F)
Contenu de l'emballage	Station d'accueil, câble Thunderbolt, adaptateur d'alimentation, manuel d'utilisation
Entretien et nettoyage	Nettoyer avec un chiffon sec. Ne pas immerger dans un liquide.
Garantie	Garantie limitée (annulée en cas de désassemblage)

FOIRE AUX QUESTIONS - DOCKTB4PT V7

Quels sont les ports disponibles sur la station d'accueil V7 DOCKTB4PT ?

La station d'accueil dispose de 2 ports Thunderbolt 4 aval, 1 port USB-C avec PD 30W, 3 ports USB-A (dont 2 en 3.2 Gen 2 et 1 en 3.2 Gen 1), 1 port Ethernet 2.5 Gigabit, 2 lecteurs de carte SD/TF 4.0, 1 prise audio 3,5 mm combo, et 1 port Thunderbolt 4 amont pour la connexion hôte.

Quelle est la résolution maximale supportée en sortie vidéo ?

En utilisant un seul écran via un port Thunderbolt 4, vous pouvez atteindre 8K à 30 Hz. Avec deux écrans, la résolution maximale est 4K à 60 Hz sur chaque. Les ports HDMI/DisplayPort prennent en charge jusqu'à 4K UHD selon la configuration.

Puis-je charger mon ordinateur portable via la station d'accueil ?

Oui, le port Thunderbolt 4 amont fournit une charge hôte jusqu'à 96 W. Assurez-vous que votre ordinateur portable prend en charge la charge via Thunderbolt. De plus, le port USB-C avant offre une sortie PD 30 W pour charger un périphérique.

Quels câbles sont inclus dans l'emballage ?

L'emballage contient un câble Thunderbolt 4 pour connecter la station à votre PC, un adaptateur d'alimentation secteur (20 V / 7,5 A), et un manuel d'utilisation.

Comment brancher correctement la station d'accueil à mon PC ?

1. Branchez l'adaptateur d'alimentation à la station puis à une prise murale. 2. Appuyez sur le commutateur d'alimentation à l'avant pour allumer la station (voyant orange). 3. Connectez le câble Thunderbolt 4 fourni entre la station et le port Thunderbolt 4 de votre PC. Le voyant devient bleu lorsque la connexion est établie.

La station d'accueil est-elle compatible avec Thunderbolt 3 ?

Oui, le port hôte Thunderbolt 4 est rétrocompatible avec Thunderbolt 3 et USB4. Les débits et fonctionnalités peuvent être limités par la version la plus ancienne.

Puis-je utiliser la station d'accueil avec un PC non Thunderbolt ?

Non, la station nécessite un port Thunderbolt 4 sur le PC hôte. Elle n'est pas compatible avec USB-C standard ou USB 3.x, car elle repose sur la bande passante élevée de Thunderbolt.

Comment nettoyer la station d'accueil ?

Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez pas de liquides, de produits abrasifs ou de solvants. Ne l'immergez pas dans l'eau.

Que faire si la station d'accueil ne fonctionne pas ?

Vérifiez d'abord que l'alimentation est branchée et que le commutateur est allumé (voyant orange/bleu). Assurez-vous que votre PC dispose des derniers pilotes Thunderbolt et que le mode d'économie d'énergie USB est désactivé. Essayez un autre câble Thunderbolt. Si le problème persiste, contactez le service client V7 via www.v7world.com.

La station d'accueil supporte-t-elle le Wake-On-LAN ?

Oui, le port Ethernet 2.5 Gigabit prend en charge la fonction Wake-On-LAN (WOL) et Wake-On-WAN. Assurez-vous que votre système d'exploitation et le BIOS sont configurés pour activer cette fonction.

MODE D'EMPLOI DOCKTB4PT V7

9. 1 clavija de audio de 3,5 mm

Ce document contient des informations protégées par le droit d'auteur. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite par quelque moyen mécanique ou électronique ou quelque autre forme que ce soit, sans l'autorisation écrite au préalable du fabricant.

Marques commerciales

Toutes les marques et les marques déposées sont détenues par leurs entreprises ou propriétaires respectifs.

Contenu de l'emballage

• Station d'accueil
• Câble pour connecter le PC à la station d'accueil
• Adaptateur d'alimentation
• Manuel d'utilisation

IMPORTANT

• Assurez-vous de connecter la station d'accueil à l'aide du câble USB fourni au port USB le plus rapide de votre PC.
• Vérifiez que tous les câbles et appareils fonctionnent correctement en les utilisant lorsqu'ils sont directement branchés à votre PC.
• Assurez-vous d'utiliser les derniers pilotes et logiciels du fabricant de votre PC, notamment les pilotes du chipset, les mises à jour du firmware, les BIOS, etc.
• Vérifiez que le mode d'économie d'énergie du système d'exploitation de votre ordinateur n'est pas configuré pour désactiver la connectivité USB. Les périphériques d'entrée USB risqueraient de ne pas être détectés si le mode d'économie d'énergie est activé, et vous ne pourrez pas sortir votre PC du mode veille.
• Vous rencontrez encore des problèmes ? Contactez notre service client. Vous trouverez les informations de contact sur notre site Web www.v7world.com

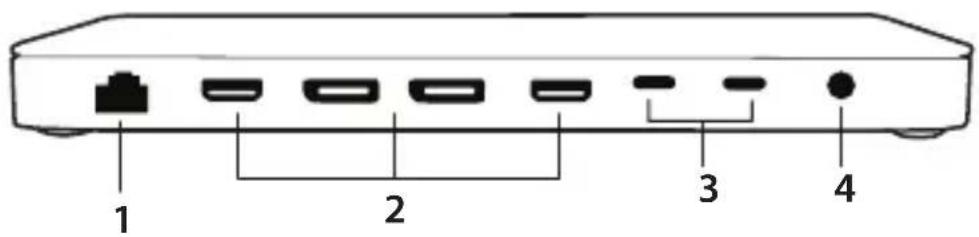

APERÇU ARRIÈRE

1. RJ45 x1

• bande passante de 10M/100M/1000M/2.5G
- Conforme aux normes IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3bz. Prend en charge les normes IEEE 802.3az-2010(EEE), IEEE 802.1P, IEEE 802.1Q, IEEE 802.3x
- Prend en charge la fonction Wake-On-LAN et Wake-On-WANLED
- Indicateur LED : 1) Aucune lumière : éteint. 2) Orange : allumé. 3) Bleu : Connexion hôte établie.

2.

Un écran DisplayPort :
	· Max 8K/30 Hz
	· 4K UHD 60/120/144 Hz
	· 2K WQHD 60/120/144/240 Hz
	· 1080P 60/120/144/240 Hz
	HDMI :
	· Max 4K UHD 30/60 Hz
	· 2K WQHD 60/120/144/240 Hz
	· 1080P 60/120/144/240 Hz
Deux écrans HDMI/DisplayPort :
	· Max 4K UHD 30/60 Hz
	· 2K WQHD 60/120/144/240 Hz
	· 1080P 60/120/144/240 Hz
Trois écrans HDMI/DisplayPort :
	· Max 4K UHD 30/60 Hz
	· 2K WQHD 60/120/144/240 Hz
	· 1080P 60/120/144/240 Hz
	HDMI/DisplayPort 2 :
	· Max 4K UHD 30 Hz
	· 2K WQHD 60/120/144/240 Hz
	· 1080P 60/120/144/240 Hz

APERÇU

ARRIÈRE

3. 2 ports en aval Thunderbolt™ 4

• Thunderbolt 4 délivrant jusqu'à 40 Gbit/s, compatible avec Thunderbolt 3, USB4, le mode DisplayPort Alt Mode, connexion en cascade d'appareils USB
  • Thunderbolt jusqu'à 6 niveaux
  • Max 8K ou double résolution vidéo 4K/60 Hz
• Chaque port Thunderbolt 4 des appareils connectés prend en charge une charge en aval de 15 W
• Remarque : Ces deux ports ne prennent pas en charge l'alimentation PD

4. Prise jack d'alimentation CC (utiliser uniquement l'adaptateur d'alimentation V7 CC 20 V/7,5 A 150W inclus)

• Thunderbolt 4 délivrant jusqu'à 40 Gbit/s, compatible avec Thunderbolt 3, USB4, le mode DisplayPort Alt Mode, connexion en cascade d'appareils USB
  • Thunderbolt jusqu'à 6 niveaux
  • Max 8K ou double résolution vidéo 4K/60 Hz
• Chaque port Thunderbolt 4 des appareils connectés prend en charge une charge en aval de 15 W
• Remarque : Ces deux ports ne prennent pas en charge l'alimentation PD

APERÇU

AVANT

5. 1 port USB-C de recharge et de données

• Port USB 3.2 Gen 2 avec transmission de données de 10 Gbit/s max
• charge de sortie maximale PD 3.0 de 30W
• sortie 5 V/3 A, 9 V/3 A, 15 V/2 A, ou 20 V/1,5 A

6.2 ports USB A 3.2 Gen 2

• Port USB 3.2 Gen 2 avec transmission de données de 10 Gbit/s max
• Le port (à côté du port USB-C) prend en charge une charge en aval de 1,5 A maximum, et le port USB central prend en charge une charge en aval de 900 mA maximum

7.1 port USB A 3.2 Gen 1

• Port USB 3.2 Gen 1 avec transmission de données de 5 Gbit/s max
• Charge en aval de 900 mA max

8. SD 4.0/TF 4.0

• SD/TF prend en charge la carte SD 4.0 de 312 MBps max
- Prend en charge deux compartiments pour carte en même temps

9. 1 prise jack audio 3,5 mm

• Fréquence d'échantillonnage 16/24/32 bits 8/16/22,05/24/32/44,1/48/96/176,4/192/384 KHz
- Prend en charge la sortie stéréo et l'entrée microphone
• Commutateur de détection automatique du mode CTIA/MTP

10. Commutateur d'alimentation et voyant d'alimentation LED

• Le produit est éteint par défaut. Après avoir branché l'alimentation, vous devez appuyer sur le commutateur pour le mettre sous tension.
• Lorsque le produit est sous tension, le voyant est orange et il devient bleu lorsque le produit est connecté à l'hôte.

APERÇU

CÔTÉS

1. Verrou antivol Kensington (K-Lock)
2. Verrou anti-vol nano standard

3. Port femelle Thunderbolt 4 (à l'hôte)

4. 40 Gbit/s max

5. Prend en charge les PC basés sur Thunderbolt 4
6. Prend en charge la charge de l'hôte de 96 W, 5 V/9 V/15 V à 3 A, ou 20 V à 4,8 A max

Consignes de sécurité du produit :

Veuillez consulter ce guide pour prendre connaissance d'informations importantes sur la sécurité et la santé, ainsi que des informations réglementaires.

Attention: Tout défaut de configuration, d'utilisation et d'entretien de ce produit peut augmenter le risque de blessures graves, entraîner la mort ou causer des dommages à cet appareil ou à d'autres dispositifs. Lisez ces instructions et conservez tous les manuels et instructions imprimés pour vous y référer ultérieurement. Les consignes de sécurité de ce produit contiennent des informations importantes concernant de nombreux produits V7. Veuillez vous reporter aux sections qui s'appliquent à la fonctionnalité concernée de votre appareil.

Appareils à alimentation CA: Ces précautions s'appliquent à tous les produits qui se branchent sur une prise de courant murale standard.

Le non-respect des précautions suivantes peut entraîner des blessures graves ou la mort par électrocution ou incendie, et risque d'endommager l'appareil.

Pour choisir une source d'alimentation adaptée à votre appareil:

• Utiliser uniquement le bloc et le câble d'alimentation électrique fournis avec votre appareil ou confiés par un centre de réparation agréé.
• S'assurer que votre prise électrique fournit le type de courant indiqué sur le bloc d'alimentation (en termes de tension [V] et de fréquence [Hz]). Si vous ne connaissez pas le type d'alimentation électrique de votre logement, consultez un électricien qualifié.
• Ne pas utiliser de sources d'alimentation non standards telles que des générateurs ou des onduleurs, même si la tension et la fréquence semblent acceptables. Utiliser uniquement des prises murales standards pour l'alimentation CA.
• Ne pas surcharger votre prise murale, votre rallonge, votre multiprise ou toute autre prise électrique. S'assurer qu'elles sont conçues pour supporter le courant total (en ampères [A]) consommé par l'appareil (indiqué sur le bloc d'alimentation) et par tout autre appareil branché sur le même circuit.
• Pour éviter d'endommager les câbles d'alimentation et l'alimentation électrique :
• Disposer les câbles d'alimentation à un endroit où personne ne marchera dessus.
• Éviter que les câbles soient pincés ou fortement pliés, en particulier aux points de connexion avec la prise électrique, le bloc d'alimentation et l'appareil.
• Éviter de tirer, nouer, plier fortement ou manipuler d'une autre façon inappropriée les câbles d'alimentation.
• Ne pas exposer les câbles d'alimentation à des sources de chaleur.
• Tenir les enfants et les animaux domestiques à l'écart des câbles d'alimentation. Ne pas les laisser les porter à la bouche ou les mordre.
• Pour débrancher le câble d'alimentation, tirer sur la fiche, et non sur le câble.
• Le débrancher pendant les orages ou lorsqu'il n'est pas utilisé pendant longtemps.

Si un câble d'alimentation ou un bloc d'alimentation est endommagé de quelque manière que ce soit, cesser immédiatement de l'utiliser. Débrancher l'appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant longtemps. Pour les appareils dotés d'un câble d'alimentation CA qui se branche à l'alimentation électrique ou à l'équipement lui-même, brancher le câble d'alimentation en suivant toujours les instructions suivantes :

- Brancher le câble d'alimentation au bloc d'alimentation ou à l'équipement en l'enfonçant jusqu'à ce qu'il bute.

- Brancher l'autre extrémité du câble d'alimentation à la prise murale.

Ne pas tenter d'effectuer des réparations. Ne pas essayer de démonter, désassembler, réparer ou modifier les périphériques matériels ou l'alimentation électrique. Il en résulterait un risque de choc électronique ou d'autres dangers. Tout signe indiquant une tentative quelconque de désassemblage et/ou de modification de l'appareil, y compris des écaillages, perforations ou retraits d'étiquettes, entraînera l'annulation de la garantie limitée.

Ne pas utiliser l'appareil de façon abusive: Ne pas immerger l'appareil dans un quelconque liquide ni l'exposer à l'humidité. Nettoyer uniquement avec un chiffon sec. Ne pas utiliser l'appareil en dehors de la plage de températures de fonctionnement préconisée, soit de 5 °C (41 °F) à 35 °C (95 °F). En cas d'exposition de l'appareil à un environnement extérieur en dehors de ses conditions de fonctionnement prescrites, éteindre l'appareil et laisser la température se stabiliser dans la plage de fonctionnement préconisée avant de l'utiliser.
