DOCKTB4PT - Dockstation V7 - Kostenlose Bedienungsanleitung

Produkttyp	Dockingstation
Marke	V7
Modell	DOCKTB4PT
Hostschnittstelle	Thunderbolt 4 (40 Gbit/s), kompatibel mit Thunderbolt 3, USB4
Stromversorgung	Netzteil 20 V / 7,5 A (150 W) im Lieferumfang enthalten
Videoanschlüsse	2 Thunderbolt 4 Downstream-Ports (max. 8K/30 Hz oder 2x 4K/60 Hz), HDMI/DisplayPort-Kombination (siehe Details)
USB-Anschlüsse	1x USB-C 3.2 Gen 2 (10 Gbit/s) mit PD 30 W, 2x USB-A 3.2 Gen 2 (10 Gbit/s), 1x USB-A 3.2 Gen 1 (5 Gbit/s)
Ethernet-Anschluss	RJ45 2.5 Gigabit (10M/100M/1000M/2.5G), Wake-On-LAN
Kartenleser	SD 4.0 / TF 4.0 (312 MB/s), zwei gleichzeitige Steckplätze
Audio	3,5-mm-Klinkenanschluss (Stereo + Mikrofon), automatische Erkennung CTIA/MTTP
Sicherheit	Kensington Nano-Schloss (K-Lock)
Host-Ladefunktion	Bis zu 96 W über Thunderbolt 4 Upstream-Port (5 V/9 V/15 V bei 3 A oder 20 V bei 4,8 A)
Betriebstemperatur	5 °C bis 35 °C (41 °F bis 95 °F)
Lieferumfang	Dockingstation, Thunderbolt-Kabel, Netzteil, Bedienungsanleitung
Pflege und Reinigung	Mit einem trockenen Tuch reinigen. Nicht in Flüssigkeit eintauchen.
Garantie	Eingeschränkte Garantie (bei Demontage erlischt)

Häufig gestellte Fragen - DOCKTB4PT V7

Welche Anschlüsse sind an der V7 DOCKTB4PT Dockingstation verfügbar?

Die Dockingstation verfügt über 2 Thunderbolt 4 Downstream-Ports, 1 USB-C-Anschluss mit PD 30W, 3 USB-A-Anschlüsse (davon 2 in 3.2 Gen 2 und 1 in 3.2 Gen 1), 1 Ethernet 2.5 Gigabit Anschluss, 2 Kartenleser SD/TF 4.0, 1 3,5-mm-Kombi-Audioanschluss und 1 Thunderbolt 4 Upstream-Port für die Hostverbindung.

Was ist die maximale unterstützte Auflösung für Videoausgabe?

Bei Verwendung eines einzelnen Bildschirms über einen Thunderbolt 4 Port können Sie 8K bei 30 Hz erreichen. Mit zwei Bildschirmen beträgt die maximale Auflösung 4K bei 60 Hz pro Bildschirm. Die HDMI/DisplayPort-Anschlüsse unterstützen je nach Konfiguration bis zu 4K UHD.

Kann ich meinen Laptop über die Dockingstation laden?

Ja, der Thunderbolt 4 Upstream-Port bietet Host-Ladefunktion bis zu 96 W. Stellen Sie sicher, dass Ihr Laptop das Laden über Thunderbolt unterstützt. Zusätzlich bietet der vordere USB-C-Anschluss PD 30 W Ausgang zum Laden eines Geräts.

Welche Kabel sind im Lieferumfang enthalten?

Im Lieferumfang enthalten sind ein Thunderbolt 4 Kabel zum Anschluss der Dockingstation an Ihren PC, ein Netzteil (20 V / 7,5 A) und eine Bedienungsanleitung.

Wie schließe ich die Dockingstation korrekt an meinen PC an?

1. Schließen Sie das Netzteil an die Dockingstation und dann an eine Steckdose an. 2. Drücken Sie den Netzschalter auf der Vorderseite, um die Dockingstation einzuschalten (orangefarbene LED). 3. Verbinden Sie das mitgelieferte Thunderbolt 4 Kabel zwischen der Dockingstation und dem Thunderbolt 4 Port Ihres PCs. Die LED wird blau, wenn die Verbindung hergestellt ist.

Ist die Dockingstation mit Thunderbolt 3 kompatibel?

Ja, der Thunderbolt 4 Host-Port ist abwärtskompatibel mit Thunderbolt 3 und USB4. Geschwindigkeiten und Funktionen können durch die ältere Version eingeschränkt sein.

Kann ich die Dockingstation mit einem PC ohne Thunderbolt verwenden?

Nein, die Dockingstation benötigt einen Thunderbolt 4 Port am Host-PC. Sie ist nicht mit Standard-USB-C oder USB 3.x kompatibel, da sie auf der hohen Bandbreite von Thunderbolt basiert.

Wie reinige ich die Dockingstation?

Verwenden Sie ein trockenes, weiches Tuch zum Abwischen der Oberfläche. Verwenden Sie keine Flüssigkeiten, Scheuermittel oder Lösungsmittel. Tauchen Sie sie nicht in Wasser.

Was tun, wenn die Dockingstation nicht funktioniert?

Überprüfen Sie zunächst, ob das Netzteil angeschlossen und der Schalter eingeschaltet ist (orangefarbene/blaue LED). Stellen Sie sicher, dass Ihr PC über die neuesten Thunderbolt Treiber verfügt und der USB-Energiesparmodus deaktiviert ist. Versuchen Sie ein anderes Thunderbolt-Kabel. Wenn das Problem weiterhin besteht, kontaktieren Sie den V7 Kundendienst unter www.v7world.com.

Unterstützt die Dockingstation Wake-On-LAN?

Ja, der Ethernet 2.5 Gigabit Anschluss unterstützt die Funktion Wake-On-LAN (WOL) und Wake-On-WAN. Stellen Sie sicher, dass Ihr Betriebssystem und BIOS entsprechend konfiguriert sind.

BEDIENUNGSANLEITUNG DOCKTB4PT V7

Dieses Dokument enthält firmeneigene, urheberrechtlich geschützte Informationen. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne vorherige schriftliche Genehmigung des Herstellers mechanisch, elektronisch oder durch andere Mittel in irgendeiner Form reproduziert werden.

Markenzeichen

Alle Markenzeichen und eingetragenen Marken sind Eigentum ihrer jeweiligen Besitzer oder Unternehmen.

Verpackungsinhalt

• Docking Station
• Verbindungskabel zum Anschließen der Docking Station an den Computer
  -Netzadapter
  •Bedienungsanleitung

WICHTIG

• Die Docking Station muss mit dem mitgelieferten USB-Kabel an den schnellsten USB-Anschluss des Computers angeschlossen werden.

- Prüfen Sie, ob alle Kabel und Geräte einwandfrei funktionieren, indem Sie diese direkt an den Computer anschließen.

- Verwenden Sie die aktuellste Software und die aktuellsten Treiber des Computerherstellers (Chipsatz-Treiber, Firmware-Updates, Bios usw.).

- Prüfen Sie, ob der Energiesparmodus des Computer-Betriebssystems eingeschaltet ist und deshalb die USB-Anschlüsse deaktiviert sind. In diesem Fall werden USB-Geräte möglicherweise nicht erkannt, sodass Ihr Computer nicht aus dem Ruhemodus umschaltet.

- Konnten Sie das Problem nicht lösen oder haben Sie weitere Fragen? Dann wenden Sie sich bitte an unseren Kundendienst. Die Kontaktdaten finden Sie auf unserer Website www.v7world.com

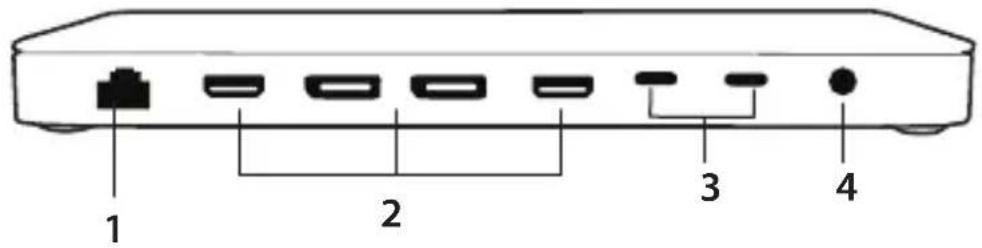

ÜBERSICHT

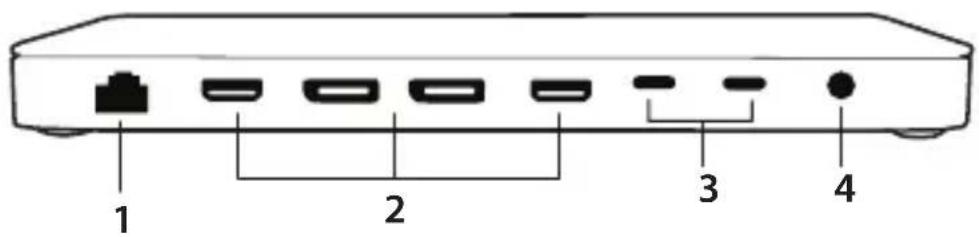

RÜCKSEITE

1. RJ45 x1

• 10M/100M/1000M/2,5G Bandbreite
- Kompatibel mit IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3bz. Unterstützung IEEE 802.3az-2010(EEE), IEEE 802.1P, IEEE 802.1Q, IEEE 802.3x
- Unterstützt Wake-On-LAN und Wake-On-WAN
• LED-Anzeige: 1) Kein Licht: ausgeschaltet. 2) Orange: eingeschaltet. 3) Blau: Hostanbindung OK.

2.

Ein Bildschirm: DisplayPort:
	· Max 8K/30 Hz
	· 4K UHD 60/120/144 Hz
	· 2K WQHD 60/120/144/240 Hz
	· 1080P 60/120/144/240 Hz
	HDMI:
	· Max 4K UHD 30/60 Hz
	· 2K WQHD 60/120/144/240 Hz
	· 1080P 60/120/144/240 Hz
Zwei Bildschirme HDMI/DisplayPort:
Drei Bildschirme HDMI/DisplayPort:

ÜBERSICHT

RÜCKSEITE

3. Thunderbolt™ 4 Downstream-Anschluss x 2

• Thunderbolt 4 bis 40 Gbps, kompatibel mit Thunderbolt 3, USB4, DP-Alt-Modus, USB
• Hintereinanderschaltung von bis zu sechs Thunderbolt-Geräten
  • Max 8K oder duales Video mit 4K/60 Hz-Auflösung
• Jeder Thunderbolt 4-Anschluss unterstützt 15 W Downstream-Charging für das angeschlossene Gerät
• Hinweis: Diese beiden Anschlüsse unterstützen keine PD-Aufladung über die Stromversorgung

4. DC-Strombuchse (verwenden Sie bitte ausschließlich den mitgelieferten V7 DC 20V/7,5 A 150 W Netzadapter)

• Thunderbolt 4 bis 40 Gbps, kompatibel mit Thunderbolt 3, USB4, DP-Alt-Modus, USB
• Hintereinanderschaltung von bis zu sechs Thunderbolt-Geräten
  • Max 8K oder duales Video mit 4K/60 Hz-Auflösung
• Jeder Thunderbolt 4-Anschluss unterstützt 15 W Downstream-Charging für das angeschlossene Gerät
• Hinweis: Diese beiden Anschlüsse unterstützen keine PD-Aufladung über die Stromversorgung

ÜBERSICHT

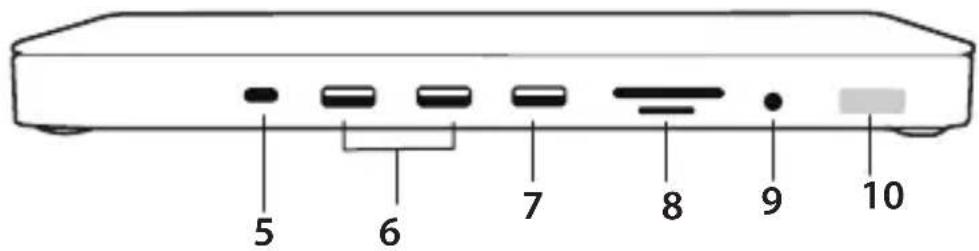

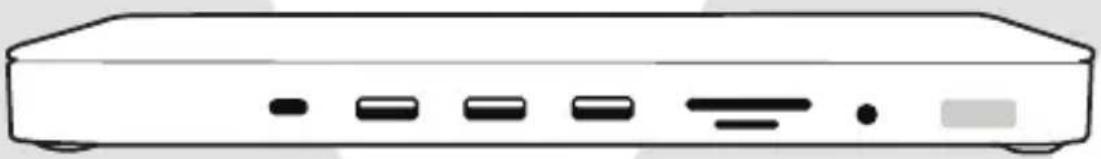

VORDERSEITE

5. USB-C PD & Datenübertragung x 1

• USB3.2 Gen 2 mit max. 10 Gbps Datenübertragung
• PD3.0 max. 30 W Ausgangsladung
- 5 V/3 A, 9 V/3 A, 15 V/2 A oder 20 V/1.5 A Ausgang

6. USB A 3.2 Gen2 x 2

• USB3.2 Gen 2 mit max. 10 Gbps Datenübertragung
- Der Anschluss (neben USB-C) unterstützt max. 1,5 A Downstream-Charging und der mittlere USB-Anschluss unterstützt max. 900 mA Downstream-Charging

7. USB A 3.2 Gen1 x 1

• USB3.2 Gen 1 mit max. 5 Gbps Datenübertragung
• Max 900 mA Downstream-Charging

8. SD4.0/TF 4.0

• SD/TF unterstützt SD4.0 mit max. 312 MBps
- Unterstützt 2 Kartensteckplätze gleichzeitig

9. 3,5-mm-Audiobuchse x 1

• 16/24/32-bit 8/16/22.05/24/32/44.1/48/96/176.4/192/384 KHz Abtastrate
- Unterstützt sowohl Stereo-Ausgang als auch Mikrofon-Eingang
• Automatischer Erkennungsschalter CTIA/MTP-Modus

10. Einschalttaste mit LED-Betriebsanzeige

• Das Produkt ist standardmäßig ausgeschaltet. Nachdem Sie das Netzteil angeschlossen haben, müssen Sie den Schalter drücken, um das Gerät einzuschalten.
  • Die LED leuchtet hellorange, wenn das Produkt eingeschaltet ist, und hellblau, wenn es mit dem Host verbunden ist.

ÜBERSICHT

SEITEN

1. Kensington diebstahlsicheres Schloss (K-Lock)
2. Standard Nano diebstahlsicheres Schloss

3. Thunderbolt 4-Buchse (zum Host)

4. Max 40 Gbps

5. Unterstützt Computer mit Thunderbolt 4
6. Unterstützt max. 96 W, 5 V/9 V/15 V@3 A oder 20 V@4,8 A Host-Ladung

Produktsicherheitshinweise:

Dieses Handbuch enthält wichtige Sicherheits- und Gesundheitshinweise sowie regulatorische Angaben. Warnhinweis: Eine unsachgemäße Einrichtung, Anwendung und Pflege dieses Produkts kann die Gefahr schwerer oder tödlicher Verletzungen erhöhen, oder zu Schäden am Gerät bzw. an Geräten führen. Lesen Sie diese Anweisungen und bewahren Sie alle gedruckten Handbücher und Anweisungen zur späteren Referenz auf. Diese Produktsicherheitshinweise umfassen wichtige Informationen über zahlreiche Produkte von V7. Lesen Sie die Abschnitte, die sich auf Funktionen Ihres Gerätes beziehen.

Mit Wechselstrom betriebene Geräte: Diese Sicherheitsanweisungen gelten für alle Produkte, die an eine standardmäßige Wandsteckdose angeschlossen werden.

Die Nichtbeachtung der folgenden Sicherheitshinweise kann zu schweren oder tödlichen Verletzungen aufgrund von Stromschlägen oder Feuer führen oder zu einer Beschädigung des Geräts.

Auswahl einer geeigneten Stromquelle für das Gerät:

• Verwenden Sie ausschließlich Netzteil und AC-Netzkabel, die sich im Lieferumfang des Geräts befinden oder die Sie von einem autorisierten Reparaturzentrum erhalten haben.
• Vergewissern Sie sich, dass die Steckdose die auf dem Netzteil angegebene Stromart liefert (in Bezug auf Stromspannung [V] und Netzfrequenz [Hz]). Konsultieren Sie im Zweifel einen qualifizierten Elektriker.
• Nutzen Sie keine nicht standardisierten Stromquellen wie Generatoren oder Stromwandler, selbst wenn die Stromspannung und die Netzfrequenz geeignet erscheinen. Nutzen Sie ausschließlich Wechselstrom aus einer standardmäßigen Wandsteckdose.
• Überlasten Sie Wandsteckdose, Verlängerungskabel, Steckdosenleiste oder andere Steckdosen nicht. Vergewissern Sie sich, dass sie für die Leistungsaufnahme (in Ampere [A]) des Geräts (auf dem Netzteil angegeben) und andere Geräte im gleichen Stromkreis ausgelegt ist.
• Beschädigung von Netzkabel und Netzteil verhindern:
• Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr darstellt und nicht beschädigt werden kann.
• Achten Sie insbesondere im Bereich von Steckern, Steckdosen und am Geräteausgang darauf, dass das Kabel nicht eingeklemmt oder stark gebogen wird.
• Sie sollten nicht ruckartig am Kabel ziehen, es nicht verknoten, stark knicken oder auf andere unsachgemäße Weise verwenden.
• Verlegen Sie das Netzkabel nicht in der Nähe von Hitzequellen.
• Halten Sie Kinder und Haustiere vom Netzkabel fern. Verhindern Sie, dass sie in das Kabel beißen oder darauf herumkauen.
• Ziehen Sie das Netzkabel am Stecker ab – ziehen Sie nicht am Kabel.
• Trennen Sie das Netzkabel bei Gewitter oder bei längerer Nichtbenutzung vom Stromnetz.

Wenn Netzkabel oder Netzteile beschädigt werden, ist die Verwendung sofort einzustellen. Trennen Sie das Gerät bei Gewitter oder bei längerer Nichtbenutzung vom Stromnetz. Bei Geräten mit einem AC-Netzkabel, das mit dem Netzteil oder direkt mit dem Gerät verbunden wird, sollte das Netzkabel immer auf folgende Weise angeschlossen werden:

- Stecken Sie das AC-Netzkabel bis zum Anschlag in das Netzteil oder direkt in das Gerät.

- Stecken Sie das andere Ende des AC-Netzkabels in die Wandsteckdose.

Versuchen Sie nicht, Reparaturen durchzuführen. Versuchen Sie nicht, das Gerät oder die Stromversorgung zu zerlegen, zu demontieren, zu warten oder zu verändern. Dies kann zu Stromschlägen oder anderen Gefahren führen. Nachweisliche Versuche, das Gerät auseinanderzubauen und/oder zu verändern, einschließlich Abziehen, Beschädigen oder Entfernen jeglicher Klebeetiketten, führen zum Erlöschen der Garantie.

Verwenden Sie das Gerät nicht unsachgemäß: Tauchen Sie das Gerät nicht in Flüssigkeiten und setzen Sie es keinerlei Feuchtigkeit aus. Reinigen Sie es nur mit einem trockenen Tuch. Verwenden Sie das Gerät nicht außerhalb des angegebenen Betriebstemperaturbereichs von 5 °C bis 35 °C. Wird das Gerät einer Umgebung außerhalb der vorgeschriebenen Betriebsbedingungen ausgesetzt, schalten Sie das Gerät aus und warten Sie, bis sich die Temperatur innerhalb des angegebenen Bereichs stabilisiert hat, bevor Sie das Gerät verwenden.
