DOCKTB4PT - Estación de acoplamiento V7 - Manual de uso y guía de instrucciones gratis

Tipo de producto	Estación de acoplamiento
Marca	V7
Modelo	DOCKTB4PT
Interfaz de host	Thunderbolt 4 (40 Gbit/s), compatible con Thunderbolt 3, USB4
Alimentación	Adaptador de corriente 20 V / 7,5 A (150 W) incluido
Puertos de video	2 puertos Thunderbolt 4 aguas abajo (máx. 8K/30 Hz o 2x 4K/60 Hz), combinación HDMI/DisplayPort (ver detalles)
Puertos USB	1x USB-C 3.2 Gen 2 (10 Gbit/s) con PD 30 W, 2x USB-A 3.2 Gen 2 (10 Gbit/s), 1x USB-A 3.2 Gen 1 (5 Gbit/s)
Puerto Ethernet	RJ45 2.5 Gigabit (10M/100M/1000M/2.5G), Wake-On-LAN
Lector de tarjetas	SD 4.0 / TF 4.0 (312 MB/s), dos ranuras simultáneas
Audio	Conector jack de 3,5 mm (estéreo + micrófono), detección automática CTIA/MTTP
Seguridad	Bloqueo Kensington nano (K-Lock)
Carga del host	Hasta 96 W mediante puerto Thunderbolt 4 ascendente (5 V/9 V/15 V a 3 A o 20 V a 4,8 A)
Temperatura de funcionamiento	5 °C a 35 °C (41 °F a 95 °F)
Contenido del embalaje	Estación de acoplamiento, cable Thunderbolt, adaptador de alimentación, manual de uso
Mantenimiento y limpieza	Limpiar con un paño seco. No sumergir en ningún líquido.
Garantía	Garantía limitada (anulada en caso de desmontaje)

Preguntas frecuentes - DOCKTB4PT V7

¿Cuáles son los puertos disponibles en la estación de acoplamiento V7 DOCKTB4PT?

La estación de acoplamiento dispone de 2 puertos Thunderbolt 4 aguas abajo, 1 puerto USB-C con PD 30W, 3 puertos USB-A (2 en 3.2 Gen 2 y 1 en 3.2 Gen 1), 1 puerto Ethernet 2.5 Gigabit, 2 lectores de tarjetas SD/TF 4.0, 1 conector de audio de 3,5 mm combo, y 1 puerto Thunderbolt 4 ascendente para la conexión al host.

¿Cuál es la resolución máxima compatible en salida de video?

Usando una sola pantalla a través de un puerto Thunderbolt 4, puede alcanzar 8K a 30 Hz. Con dos pantallas, la resolución máxima es 4K a 60 Hz en cada una. Los puertos HDMI/DisplayPort admiten hasta 4K UHD según la configuración.

¿Puedo cargar mi computadora portátil a través de la estación de acoplamiento?

Sí, el puerto Thunderbolt 4 ascendente proporciona una carga del host de hasta 96 W. Asegúrese de que su computadora portátil admite la carga a través de Thunderbolt. Además, el puerto USB-C frontal ofrece una salida PD de 30 W para cargar un periférico.

¿Qué cables están incluidos en el embalaje?

El embalaje contiene un cable Thunderbolt 4 para conectar la estación a su PC, un adaptador de corriente (20 V / 7,5 A), y un manual de uso.

¿Cómo conectar correctamente la estación de acoplamiento a mi PC?

1. Conecte el adaptador de corriente a la estación y luego a un tomacorriente. 2. Presione el interruptor de encendido en la parte frontal para encender la estación (luz naranja). 3. Conecte el cable Thunderbolt 4 incluido entre la estación y el puerto Thunderbolt 4 de su PC. La luz se vuelve azul cuando se establece la conexión.

¿La estación de acoplamiento es compatible con Thunderbolt 3?

Sí, el puerto host Thunderbolt 4 es retrocompatible con Thunderbolt 3 y USB4. Las velocidades y funcionalidades pueden estar limitadas por la versión más antigua.

¿Puedo usar la estación de acoplamiento con una PC sin Thunderbolt?

No, la estación requiere un puerto Thunderbolt 4 en la PC host. No es compatible con USB-C estándar o USB 3.x, ya que depende del alto ancho de banda de Thunderbolt.

¿Cómo limpiar la estación de acoplamiento?

Use un paño seco y suave para limpiar la superficie. No use líquidos, productos abrasivos o solventes. No la sumerja en agua.

¿Qué hacer si la estación de acoplamiento no funciona?

Primero verifique que la alimentación esté conectada y que el interruptor esté encendido (luz naranja/azul). Asegúrese de que su PC tenga los últimos controladores Thunderbolt y que el modo de ahorro de energía USB esté desactivado. Pruebe con otro cable Thunderbolt. Si el problema persiste, contacte al servicio al cliente de V7 en www.v7world.com.

¿La estación de acoplamiento es compatible con Wake-On-LAN?

Sí, el puerto Ethernet 2.5 Gigabit admite la función Wake-On-LAN (WOL) y Wake-On-WAN. Asegúrese de que su sistema operativo y BIOS estén configurados para activar esta función.

MANUAL DE USUARIO DOCKTB4PT V7

Este documento contiene información confidencial protegida por copyright. Todos los derechos reservados. Ninguna parte de este manual podrá reproducirse de forma mecánica, electrónica o de cualquier otro modo sin la previa autorización por escrito del fabricante.

Marcas comerciales

Todas las marcas comerciales y marcas comerciales registradas pertenecen a sus respectivos propietarios o empresas.

Contenido del paquete

• Docking Station
• Cable de conexión del ordenador a la Docking Station
• Adaptador de corriente
• Manual del usuario

IMPORTANTE

- Compruebe que la Docking Station está conectada con el cable USB suministrado al puerto USB más rápido disponible en el ordenador

- Compruebe que todos los cables y dispositivos funcionan correctamente conectándolos directamente al ordenador

- Compruebe que está utilizando el software y los controladores más recientes del fabricante del ordenador, incluidos los controladores de chipset, actualizaciones de firmware, Bios, etc.

- Compruebe que el modo de ahorro de energía del sistema operativo del ordenador no está configurado para desactivar la conectividad USB. Esto podría provocar que se ignoraran los dispositivos de entrada USB durante el modo de reposo, por lo que no podrá reactivar el ordenador.

- ¿Sigue teniendo problemas? Póngase en contacto con nuestro servicio de atención al cliente. La información de contacto está en nuestro sitio web www.v7world.com

DESCRIPCIÓN GENERAL

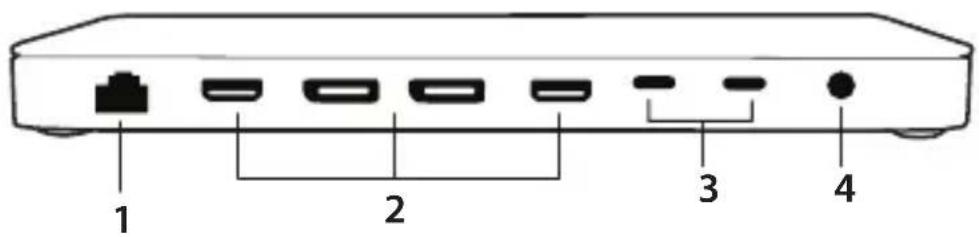

PARTE TRASERA

1. 1 conector RJ45

• Ancho de banda 10 M/100 M/1000 M/2,5 G
• Cumple con los estándares IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3bz. compatible con IEEE 802.3az-2010(EEE), IEEE 802.1P, IEEE 802.1Q, IEEE 802.3x
• Compatible con Wake-On-LAN y Wake-On-WAN
• Indicador LED: 1) No se enciende: apagado. 2) Luz naranja: encendido. 3) Luz azul: Conexión host correcta.

2.

Una pantalla DisplayPort:
	· Máx. 8K/30 Hz
	· 4K UHD 60/120/144 Hz
	· 2K WQHD 60/120/144/240 Hz
	· 1080P 60/120/144/240 Hz
	HDMI:
	· Máx 4K UHD 30/60 Hz
	· 2K WQHD 60/120/144/240 Hz
	· 1080P 60/120/144/240 Hz
Dos pantallas HDMI/DisplayPort:
	· Máx 4K UHD 30/60 Hz
	· 2K WQHD 60/120/144/240 Hz
	· 1080P 60/120/144/240 Hz
Tres pantallas HDMI/DisplayPort:
	· Máx 4K UHD 30/60 Hz
	· 2K WQHD 60/120/144/240 Hz
	· 1080P 60/120/144/240 Hz
	HDMI/DisplayPort n.° 2:
	· Máx 4K UHD 30 Hz
	· 2K WQHD 60/120/144/240 Hz
	· 1080P 60/120/144/240 Hz

DESCRIPCIÓN GENERAL

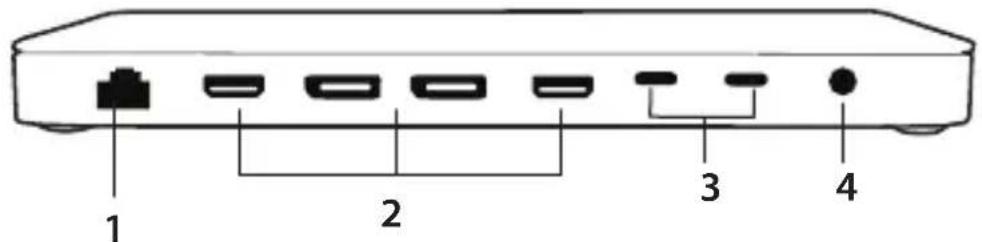

PARTE TRASERA

3. 2 puertos de bajada Thunderbolt™ 4

• Thunderbolt 4 de hasta 40 Gbps, compatible con Thunderbolt 3, USB4, modo Alt DP, USB
• Dispositivos Thunderbolt en cascada de hasta 6 niveles
• Resolución máxima de vídeo 8K o dual 4K/60 Hz
• Cada puerto Thunderbolt 4 es compatible con una carga de bajada de 15 W para el dispositivo conectado
• Nota: Estos 2 puertos no son compatibles con carga DP desde la fuente de alimentación

4. Toma de alimentación de CC (utilice únicamente el adaptador de corriente V7 CC 20 V/7,5 A 150 W suministrado)

• Thunderbolt 4 de hasta 40 Gbps, compatible con Thunderbolt 3, USB4, modo Alt DP, USB
• Dispositivos Thunderbolt en cascada de hasta 6 niveles
• Resolución máxima de vídeo 8K o dual 4K/60 Hz
• Cada puerto Thunderbolt 4 es compatible con una carga de bajada de 15 W para el dispositivo conectado
• Nota: Estos 2 puertos no son compatibles con carga DP desde la fuente de alimentación

DESCRIPCIÓN GENERAL

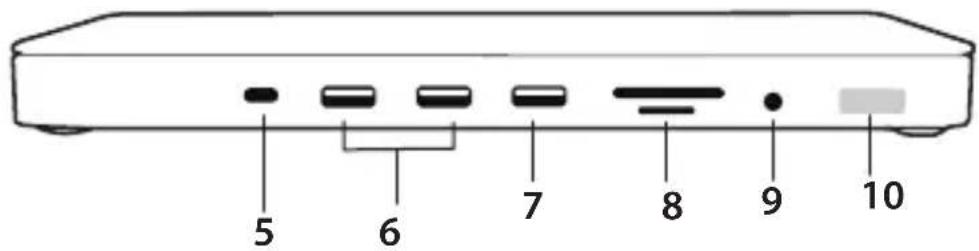

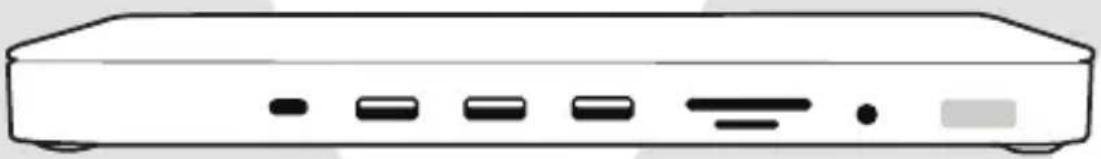

PARTE DELANTERA

5. 1 puerto USB-C PD y datos

• USB 3.2 Gen 2 con transmisión de datos a 10 Gbps como máximo
- Salida PD 3.0 de 30 W como máximo con carga a
- 5 V/3 A, 9 V/3 A, 15 V/2 A o 20 V/1,5 A

6.2 puertos USB A 3.2 Gen2

• USB3.2 Gen 2 con un máximo de 10 Gbps de transmisión de datos
- El puerto (junto al USB-C) son compatibles con un máximo de 1,5 A de carga de bajada, y el puerto USB central es compatible con un máximo de 900 mA de carga de bajada

• USB3.2 Gen 1 con transmisión de datos a un máximo de 5 Gbps
- Carga de bajada máxima de 900 mA

8. SD4.0/TF 4,0

• Compatible con SD/TF SD4.0 con un máximo de 312 MBps
• Compatible con 2 ranuras para tarjetas simultáneamente

• Frecuencia de muestreo de 16/24/32 bits 8/16/22,05/24/32/44,1/48/96/176,4/192/384 KHz
• Compatible con salida estéreo y entrada de micrófono
• Interruptor de detección automática de modo CTIA/MTP

10. Interruptor y LED indicador de alimentación

• El producto está desactivado de forma predeterminada. Una vez conectada la fuente de alimentación, hay que pulsar el interruptor para encenderla.
• El LED se ilumina en naranja cuando el producto está encendido y en azul cuando está conectado al host.

DESCRIPCIÓN GENERAL

VISTA LATERAL

1. Bloqueo antirrobo Kensington (K-Lock)
2. Bloqueo antirrobo Nano de serie

3. Thunderbolt 4 hembra (al host)

4. Máx. 40 Gbps

5. Compatible con ordenadores basados en Thunderbolt 4
6. Compatible con un máximo de 96 W, 5 V/9 V/15 V@3 A, o 20 V@4,8 A de carga del host

Instrucciones de seguridad del producto:

Lea esta guía para obtener información importante sobre seguridad e higiene, e información normativa.

Advertencia: si este producto no se configura, usa y mantiene adecuadamente, puede incrementarse el riesgo de ocasionar lesiones personales graves o fatales, y daños en los dispositivos. Lea esta instrucción y conserve todos los manuales impresos para poder consultarlos en el futuro. Este documento Instrucciones de seguridad del producto incluye información relevante sobre numerosos productos de V7. Consulte las secciones correspondientes a la característica de su dispositivo.

Dispositivos con alimentación de corriente alterna (CA): estas precauciones se aplican a todos los productos que se conectan a una toma de corriente estándar.

Si no se toman las siguientes precauciones, pueden producirse lesiones graves o la muerte por una descarga eléctrica o un incendio, o daños en el dispositivo.

Para seleccionar una fuente de alimentación adecuada para su dispositivo:

• Utilice solo la fuente de alimentación y el cable de alimentación de corriente alterna (CA) que vienen con su dispositivo o que recibió de un centro de reparación autorizado.
• Compruebe que su toma de corriente eléctrica proporciona el tipo de energía indicado en la fuente de alimentación (en términos de tensión [V] y de frecuencia [Hz]). Si no está seguro del tipo de alimentación que tiene en su casa, consulte a un electricista cualificado.
• No utilice fuentes de alimentación que no sean estándar, como generadores o inversores, aunque la tensión y la frecuencia parezcan aceptables. Utilice solo la alimentación de corriente alterna (CA) proporcionada por una toma de corriente estándar.
• No sobrecargue la toma de corriente, el alargador, la regleta o cualquier otro receptáculo eléctrico. Confirme que tienen capacidad para gestionar la corriente total (en amperios [A]) que consume el dispositivo (indicada en la fuente de alimentación) y cualquier otro dispositivo que esté en el mismo circuito.

- Para evitar que se dañen los cables o las fuentes de alimentación:

- Evite que se pisen los cables de alimentación.

- Proteja los cables para que no se queden pillados o se doblen bruscamente, sobre todo donde se conectan a la toma de corriente, a la fuente de alimentación y al dispositivo.

- No tire, anude, doble bruscamente o maltrate los cables de alimentación.

- Mantenga los cables de alimentación lejos de fuentes de calor.

- No deje los cables de alimentación al alcance de niños y mascotas. No deje que los muerdan ni los mordisqueen.

- No tire del cable de alimentación al desenchufarlo, tire del enchufe.

- Desenchufe el cable de alimentación en caso de tormentas o si no se utilizan en largos periodos de tiempo. Deje de utilizar de inmediato el cable o la fuente de alimentación si se daña de alguna forma. Desenchufe el dispositivo en caso de tormentas o si no se utilizan en largos periodos de tiempo. Para los dispositivos con un cable de alimentación de corriente alterna (CA) que se conecta a la fuente de alimentación o al propio equipo, conecte siempre el cable de alimentación de acuerdo con las siguientes instrucciones:

- Enchufe el cable de alimentación de corriente alterna (CA) en la fuente de alimentación o en el propio equipo hasta que se detenga.

- Enchufe el otro extremo del cable de alimentación de corriente alterna (CA) en la toma de corriente.

No intente realizar reparaciones. No intente separar, desmontar, arreglar ni modificar el dispositivo de hardware ni la fuente de alimentación. De lo contrario, podría ocasionar un riesgo de descarga eléctrica u otro peligro. Si se demuestra que se ha intentado desmontar o modificar el dispositivo, incluidos el desprendimiento, la perforación o la retirada de alguna de las etiquetas, se anulará la garantía limitada.

No haga un mal uso del dispositivo: no lo sumerja en ningún líquido ni lo exponga a condiciones húmedas. Limpie el dispositivo únicamente con un paño seco. No utilice el dispositivo fuera del rango de temperaturas de funcionamiento especificado de 5 °C (41 °F) a 35 °C (95 °F). Si el dispositivo queda expuesto a entornos fuera de su funcionamiento prescrito, apague el dispositivo y espere a que la temperatura se estabilice según el rango de funcionamiento indicado antes de volver a utilizarlo.
