Produkttyp	Dockingstation
Marke	V7
Modell	DOCKUCPT3D
Stromversorgung	Netzadapter 100 W (USB-C Power Delivery Eingang)
Videoanschlüsse	1 DisplayPort, 2 HDMI
USB-Anschlüsse	3 USB 3.2 Gen1 (Rückseite), 1 USB 3.2 Gen1 mit Schnellladung BC 1.2 (Vorderseite)
Netzwerk	Gigabit Ethernet (10/100/1000 Mbit/s)
Kartenleser	MicroSD und SD (SD v5.0, SDHC/SDXC, bis zu 2 TB)
Audio	3,5 mm TRRS Klinkenstecker Stereo/Mikrofon
Zusätzliche Funktionen	Einschaltknopf, Kensington-Schloss, USB-Rückwärtskompatibilität, Unterstützung für drei Bildschirme (bis zu 4K/60 Hz in HBR3)
Packungsinhalt	Dockingstation, USB-Kabel, Netzadapter, Handbuch
Systemkompatibilität	PC und Mac (Mac-Einschränkungen: nur der erste Bildschirm erweitert, die folgenden gespiegelt)
Betriebstemperatur	5 °C bis 35 °C
Wartung	Mit einem trockenen, weichen Tuch reinigen. Keine Flüssigkeiten oder Scheuermittel verwenden.
Sicherheit	Nur den mitgelieferten Adapter verwenden; nicht Feuchtigkeit aussetzen; nicht selbst öffnen oder reparieren.

Häufig gestellte Fragen - DOCKUCPT3D V7

Wie verbinde ich die Dockingstation mit meinem Computer?

Verwenden Sie das mitgelieferte USB-Kabel. Stecken Sie das USB-C-Ende in die Station (Rückseite, gekennzeichnet als 'USB-C-Eingang') und das andere Ende in einen USB-C-Anschluss Ihres PCs, der den DisplayPort-Alt-Modus unterstützt. Stellen Sie sicher, dass Sie den schnellsten Anschluss Ihres PCs verwenden.

Warum wird mein externer Bildschirm nicht angezeigt?

Überprüfen Sie, ob Ihr PC die gewünschte Anzahl von Bildschirmen unterstützt (einschließlich des integrierten Bildschirms) und dass der Grafiktreiber aktuell ist. Bei zwei oder drei Bildschirmen hängt die maximale Auflösung vom HBR-Modus (HBR2 vs. HBR3) Ihres PCs ab. Unter Mac OS kann nur der erste externe Bildschirm erweitert werden; die folgenden werden gespiegelt.

Kann ich meinen PC über die Dockingstation laden?

Ja, die Station unterstützt USB-C Power Delivery mit bis zu 100 W. Schließen Sie den mitgelieferten Netzadapter an die Station an und verbinden Sie dann Ihren PC mit dem USB-C-Anschluss der Station, um ihn gleichzeitig aufzuladen.

Welche Speicherkartentypen sind kompatibel?

Die Lesegeräte unterstützen MicroSD- und SD-Karten (SD v5.0, SDHC, SDXC) bis zu 2 TB. Verwenden Sie die Steckplätze auf der Vorderseite der Station.

Die Station erkennt meine USB-Geräte nicht.

Stellen Sie sicher, dass die Energieeinstellungen Ihres PCs die USB-Anschlüsse nicht deaktivieren. Deaktivieren Sie die selektive USB-Energieverwaltung in der Systemsteuerung. Starten Sie auch die Dockingstation neu.

Wie schließe ich Kopfhörer oder ein Mikrofon an?

Verwenden Sie die 3,5-mm-Klinkenbuchse an der Vorderseite der Station. Sie akzeptiert einen 4-poligen TRRS-Stecker für Kopfhörer mit integriertem Mikrofon. Der Ton wird nach dem Anschließen auf diesen Port umgeleitet.

Funktioniert die Station mit einem Mac?

Ja, aber mit Einschränkungen: Sie können nur einen externen Bildschirm erweitern. Der zweite und dritte Bildschirm werden den ersten spiegeln. Weitere Informationen finden Sie in der Apple-Dokumentation.

Was tun, wenn Ethernet nicht funktioniert?

Überprüfen Sie, ob das Netzwerkkabel richtig eingesteckt ist und ob der Gigabit-Ethernet-Anschluss der Station von Ihrem System erkannt wird. Aktualisieren Sie die Netzwerktreiber Ihres PCs und stellen Sie sicher, dass das BIOS auf dem neuesten Stand ist.

Wie reinige ich die Dockingstation?

Trennen Sie alle Kabel und schalten Sie die Station aus. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Flüssigkeiten, Sprays oder scheuernde Tücher. Vermeiden Sie extreme Temperaturen.

Wo finde ich die neuesten Treiber?

Die Treiber der Dockingstation sind in der Regel im Betriebssystem enthalten. Für Updates besuchen Sie die Website von V7 (www.v7world.com) oder wenden Sie sich an den technischen Support. Stellen Sie außerdem sicher, dass Sie die neuesten Chipsatz- und BIOS-Updates Ihres PCs installieren.

BEDIENUNGSANLEITUNG DOCKUCPT3D V7

Dieses Dokument enthält firmeneigene, urheberrechtlich geschützte Informationen. Alle Rechte vorbehalten. Kein Teil dieses Handbuchs darf ohne vorherige schriftliche Genehmigung des Herstellers mechanisch, elektronisch oder durch andere Mittel in irgendeiner Form reproduziert werden.

Markenzeichen

Alle Markenzeichen und eingetragenen Marken sind Eigentum ihrer jeweiligen Besitzer oder Unternehmen.

Verpackungsinhalt

• Docking Station
• USB-Kabel (zum Anschließen der Docking Station an den Computer)
  -Netzadapter
  •Bedienungsanleitung

WICHTIG

• Die Docking Station muss mit dem mitgelieferten USB-Kabel an den schnellsten USB-Anschluss des Computers angeschlossen werden.
- Prüfen Sie, ob alle Kabel und Geräte einwandfrei funktionieren, indem Sie diese direkt an den Computer anschließen.
- Verwenden Sie die aktuellste Software und die aktuellsten Treiber des Computerherstellers (Chipsatz-Treiber, Firmware-Updates, Bios usw.).
- Prüfen Sie, ob der Energiesparmodus des Computer-Betriebssystems eingeschaltet ist und deshalb die USB-Anschlüsse deaktiviert sind. In diesem Fall werden USB-Geräte möglicherweise nicht erkannt, sodass Ihr Computer nicht aus dem Ruhemodus umschaltet.
- Konnten Sie das Problem nicht lösen oder haben Sie weitere Fragen?

Dann wenden Sie sich bitte an unseren Kundendienst.

Die Kontaktdaten finden Sie auf unserer Website

www.v7world.com

ÜBERSICHT

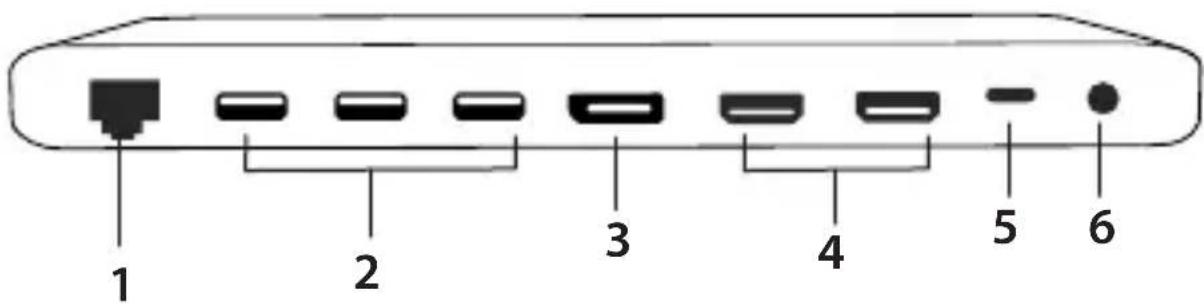

RÜCKSEITE

1 2 3 4 5 6

1. Gigabit Ethernet (10/100/1000 Mbps)
2. 3 × USB 3.2 Gen1
3. 1 × DisplayPort
4. 2 × HDMI
5. USB-C-Eingang (mit 100 W Leistung)
   6.Stromeingang

ÜBERSICHT

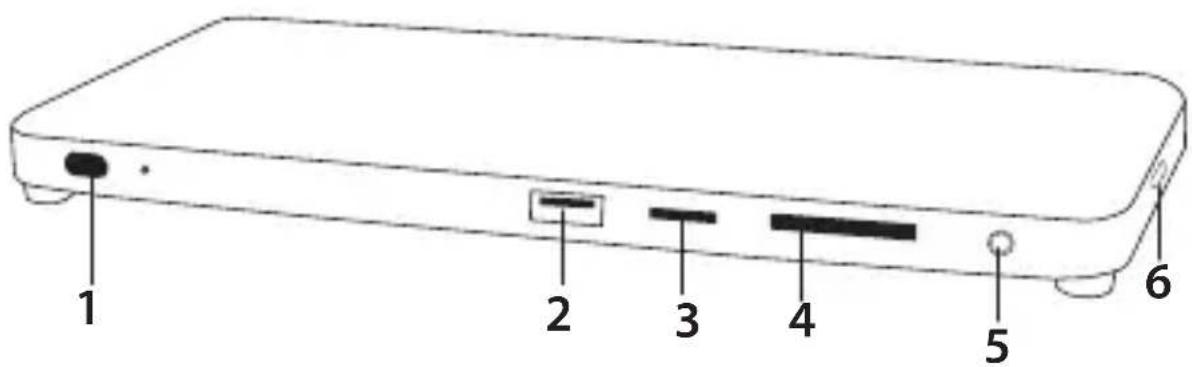

VORDERSEITE

1 2 3 4 5 6

1.Einschalttaste
2. USB 3.2 Gen 1 mit BC 1.2 Schnellladung
3.MicroSD-Kartenleser*
4.SD-Kartenleser*
5. 3,5 mm Audio / Mikrofon 4-polig TRRS Stereo
6.Kensington-LockSicherheitsschloss

*Secure Digital v5.0 und SD v3.01 UHS-I, SDHC/SDXC (bis zu 2 TB Kapazität)

BILDSCHIRME UND AUFLÖSUNG

Hinweise:

• Bitte vergewissern Sie sich, dass Ihr Computer mindestens die Anzahl der Bildschirme unterstützt, die Sie verwenden möchten, einschließlich des Bildschirms des von Ihnen verwendeten Geräts. Wenden Sie sich an den Hersteller des Computers und des Bildschirms, um sicherzustellen, dass er die gewünschte Anzahl von Bildschirmen und Auflösungen unterstützt.
• Bitte beachten Sie, dass Sie die Anzeige bei Computern mit MAC-Betriebssystem nur um einen Zusatz-Bildschirm erweitern können. Der 2. und 3. Bildschirm sind im Spiegelungsmodus. Weitere Informationen finden Sie in den Unterlagen des Computerherstellers zur Nutzung mehrerer Bildschirme.

Einzelanzeige
Computer-DisplayPort, Version Alt-Modus	DP HDMI	HDMI
HBR2 (DisplayPort 1.2 Alt-Modus)	4K/30 Hz	4K/30 Hz
HBR3 (DisplayPort 1.4 Alt-Modus)	4K/60 Hz	4K/60 Hz

Duale Anzeige
Computer-DisplayPort, Version Alt-Modus	Duales HDMI DisplayPort + HDMI
HBR2 (DisplayPort 1.2 Alt-Modus)	1080 p/60 Hz 1080 p/60 Hz
HBR3 (DisplayPort 1.4 Alt-Modus)	4K/60 Hz 4K/60 Hz

Drei Bildschirme
Computer-DisplayPort, Version Alt-Modus	DP HDMI HDMI
HBR2 (DisplayPort 1.2 Alt-Modus)	1600x900/60 Hz	1600x900/60 Hz	1600x900/60 Hz
HBR3 (DisplayPort 1.4 Alt-Modus)	1080 p/60 Hz	1080 p/60 Hz	1080 p/60 Hz

Produktsicherheitshinweise:

Dieses Handbuch enthält wichtige Sicherheits- und Gesundheitshinweise sowie regulatorische Angaben. Warnhinweis: Eine unsachgemäße Einrichtung, Anwendung und Pflege dieses Produkts kann die Gefahr schwerer oder tödlicher Verletzungen erhöhen, oder zu Schäden am Gerät bzw. an Geräten führen. Lesen Sie diese Anweisungen und bewahren Sie alle gedruckten Handbücher und Anweisungen zur späteren Referenz auf. Diese Produktsicherheitshinweise umfassen wichtige Informationen über zahlreiche Produkte von V7. Lesen Sie die Abschnitte, die sich auf Funktionen Ihres Gerätes beziehen.

Mit Wechselstrom betriebene Geräte: Diese Sicherheitsanweisungen gelten für alle Produkte, die an eine standardmäßige Wandsteckdose angeschlossen werden.

Die Nichtbeachtung der folgenden Sicherheitshinweise kann zu schweren oder tödlichen Verletzungen aufgrund von Stromschlägen oder Feuer führen oder zu einer Beschädigung des Geräts.

Auswahl einer geeigneten Stromquelle für das Gerät:

• Verwenden Sie ausschließlich Netzteil und AC-Netzkabel, die sich im Lieferumfang des Geräts befinden oder die Sie von einem autorisierten Reparaturzentrum erhalten haben.
• Vergewissern Sie sich, dass die Steckdose die auf dem Netzteil angegebene Stromart liefert (in Bezug auf Stromspannung [V] und Netzfrequenz [Hz]). Konsultieren Sie im Zweifel einen qualifizierten Elektriker.
• Nutzen Sie keine nicht standardisierten Stromquellen wie Generatoren oder Stromwandler, selbst wenn die Stromspannung und die Netzfrequenz geeignet erscheinen. Nutzen Sie ausschließlich Wechselstrom aus einer standardmäßigen Wandsteckdose.
• Überlasten Sie Wandsteckdose, Verlängerungskabel, Steckdosenleiste oder andere Steckdosen nicht. Vergewissern Sie sich, dass sie für die Leistungsaufnahme (in Ampere [A]) des Geräts (auf dem Netzteil angegeben) und andere Geräte im gleichen Stromkreis ausgelegt ist.
• Beschädigung von Netzkabel und Netzteil verhindern:
• Verlegen Sie das Netzkabel so, dass es keine Stolpergefahr darstellt und nicht beschädigt werden kann.
• Achten Sie insbesondere im Bereich von Steckern, Steckdosen und am Geräteausgang darauf, dass das Kabel nicht eingeklemmt oder stark gebogen wird.
• Sie sollten nicht ruckartig am Kabel ziehen, es nicht verknoten, stark knicken oder auf andere unsachgemäße Weise verwenden.
• Verlegen Sie das Netzkabel nicht in der Nähe von Hitzequellen.
• Halten Sie Kinder und Haustiere vom Netzkabel fern. Verhindern Sie, dass sie in das Kabel beißen oder darauf herumkauen.
• Ziehen Sie das Netzkabel am Stecker ab – ziehen Sie nicht am Kabel.

- Trennen Sie das Netzkabel bei Gewitter oder bei längerer Nichtbenutzung vom Stromnetz. Wenn Netzkabel oder Netzteile beschädigt werden, ist die Verwendung sofort einzustellen. Trennen Sie das Gerät bei Gewitter oder bei längerer Nichtbenutzung vom Stromnetz. Bei Geräten mit einem AC-Netzkabel, das mit dem Netzteil oder direkt mit dem Gerät verbunden wird, sollte das Netzkabel immer auf folgende Weise angeschlossen werden:

- Stecken Sie das AC-Netzkabel bis zum Anschlag in das Netzteil oder direkt in das Gerät.

- Stecken Sie das andere Ende des AC-Netzkabels in die Wandsteckdose.

Versuchen Sie nicht, Reparaturen durchzuführen. Versuchen Sie nicht, das Gerät oder die Stromversorgung zu zerlegen, zu demontieren, zu warten oder zu verändern. Dies kann zu Stromschlägen oder anderen Gefahren führen. Nachweisliche Versuche, das Gerät auseinanderzubauen und/oder zu verändern, einschließlich Abziehen, Beschädigen oder Entfernen jeglicher Klebeetiketten, führen zum Erlöschen der Garantie.

Verwenden Sie das Gerät nicht unsachgemäß: Tauchen Sie das Gerät nicht in Flüssigkeiten und setzen Sie es keinerlei Feuchtigkeit aus. Reinigen Sie es nur mit einem trockenen Tuch. Verwenden Sie das Gerät nicht außerhalb des angegebenen Betriebstemperaturbereichs von 5 °C bis 35 °C. Wird das Gerät einer Umgebung außerhalb der vorgeschriebenen Betriebsbedingungen ausgesetzt, schalten Sie das Gerät aus und warten Sie, bis sich die Temperatur innerhalb des angegebenen Bereichs stabilisiert hat, bevor Sie das Gerät verwenden.

▼SEVEN

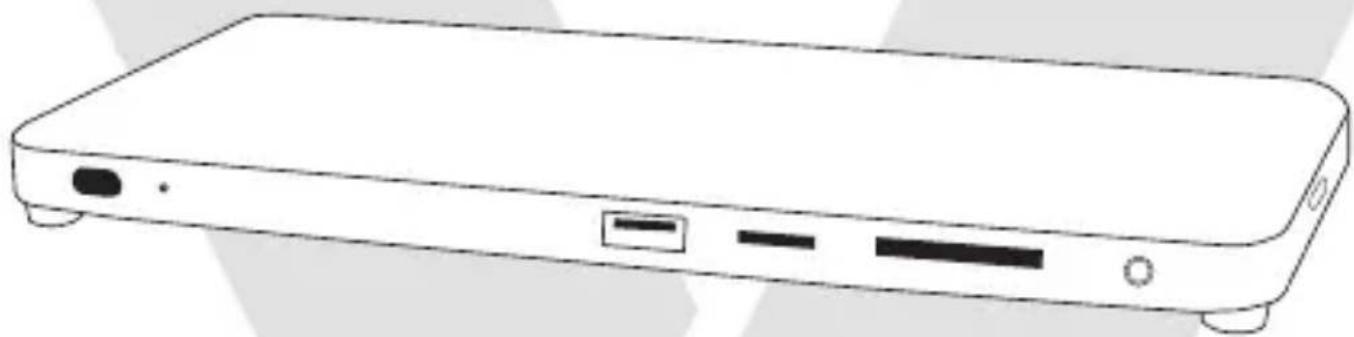

DOCKUCPT3D
