Type de produit	Station d'accueil
Marque	V7
Modèle	DOCKUCPT3D
Alimentation	Adaptateur secteur 100 W (entrée USB-C Power Delivery)
Ports vidéo	1 DisplayPort, 2 HDMI
Ports USB	3 USB 3.2 Gen1 (arrière), 1 USB 3.2 Gen1 avec charge rapide BC 1.2 (avant)
Réseau	Gigabit Ethernet (10/100/1000 Mbps)
Lecteurs de cartes	MicroSD et SD (SD v5.0, SDHC/SDXC, jusqu'à 2 To)
Audio	Prise jack 3,5 mm TRRS stéréo/microphone
Fonctionnalités supplémentaires	Bouton d'alimentation, verrou Kensington, rétrocompatibilité USB, support triple écran (jusqu'à 4K/60 Hz en HBR3)
Contenu de l'emballage	Station d'accueil, câble USB, adaptateur secteur, manuel
Compatibilité système	PC et Mac (limitations Mac : seul le 1er écran en étendu, les suivants en miroir)
Température de fonctionnement	5 °C à 35 °C
Entretien	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides ni d'abrasifs.
Sécurité	Utiliser uniquement l'adaptateur fourni ; ne pas exposer à l'humidité ; ne pas ouvrir ni réparer soi-même.

FOIRE AUX QUESTIONS - DOCKUCPT3D V7

Comment connecter la station d'accueil à mon ordinateur ?

Utilisez le câble USB fourni. Branchez l'extrémité USB-C sur la station (entrée arrière marquée 'Entrée USB-C') et l'autre extrémité sur un port USB-C de votre PC prenant en charge le DisplayPort Alt Mode. Assurez-vous d'utiliser le port le plus rapide de votre PC.

Pourquoi mon écran externe ne s'affiche-t-il pas ?

Vérifiez que votre PC supporte le nombre d'écrans souhaité (y compris l'écran intégré) et que le pilote graphique est à jour. Pour le double ou triple affichage, la résolution maximale dépend du mode HBR (HBR2 vs HBR3) de votre PC. Sous Mac OS, seul le premier écran externe peut être étendu ; les suivants sont en miroir.

Puis-je charger mon PC via la station d'accueil ?

Oui, la station prend en charge l'alimentation USB-C Power Delivery jusqu'à 100 W. Branchez l'adaptateur secteur fourni sur la station, puis connectez votre PC au port USB-C de la station pour le charger simultanément.

Quels types de cartes mémoire sont compatibles ?

Les lecteurs supportent les cartes MicroSD et SD (SD v5.0, SDHC, SDXC) jusqu'à 2 To. Utilisez les slots sur la face avant de la station.

La station ne détecte pas mes périphériques USB.

Assurez-vous que les paramètres d'économie d'énergie de votre PC ne désactivent pas les ports USB. Désactivez la mise en veille sélective de l'USB dans le panneau de configuration. Redémarrez également la station d'accueil.

Comment brancher un casque ou un microphone ?

Utilisez la prise jack 3,5 mm à l'avant de la station. Elle accepte un connecteur TRRS à 4 pôles pour écouteurs avec microphone intégré. Le son sera redirigé vers ce port une fois branché.

Est-ce que la station fonctionne avec un Mac ?

Oui, mais avec des limitations : vous ne pouvez étendre qu'un seul écran externe. Les deuxième et troisième écrans seront en miroir du premier. Consultez la documentation Apple pour plus de détails.

Que faire si l'Ethernet ne fonctionne pas ?

Vérifiez que le câble réseau est correctement branché et que le port Gigabit Ethernet de la station est reconnu par votre système. Mettez à jour les pilotes réseau de votre PC et assurez-vous que le BIOS est à jour.

Comment nettoyer la station d'accueil ?

Débranchez tous les câbles et éteignez la station. Utilisez un chiffon doux et sec pour essuyer la surface. Ne jamais utiliser de liquides, de sprays ou de chiffons abrasifs. Évitez les températures extrêmes.

Où puis-je trouver les derniers pilotes ?

Les pilotes de la station d'accueil sont généralement intégrés au système d'exploitation. Pour les mises à jour, consultez le site Web de V7 (www.v7world.com) ou contactez le support technique. Assurez-vous également d'installer les dernières mises à jour du chipset et du BIOS de votre PC.

MODE D'EMPLOI DOCKUCPT3D V7

Ce document contient des informations protégées par le droit d'auteur. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite par quelque moyen mécanique ou électronique ou quelque autre forme que ce soit, sans l'autorisation écrite au préalable du fabricant.

Marques commerciales

Toutes les marques et les marques déposées sont détenues par leurs entreprises ou propriétaires respectifs.

Contenu de l'emballage

• Station d'accueil
• Câble USB (pour connecter le PC à la station d'accueil)
• Adaptateur d'alimentation
• Manuel d'utilisation

IMPORTANT

• Assurez-vous de connecter la station d'accueil à l'aide du câble USB fourni au port USB le plus rapide de votre PC.
• Vérifiez que tous les câbles et appareils fonctionnent correctement en les utilisant lorsqu'ils sont directement branchés à votre PC.
• Assurez-vous d'utiliser les derniers pilotes et logiciels du fabricant de votre PC, notamment les pilotes du chipset, les mises à jour du firmware, les BIOS, etc.
• Vérifiez que le mode d'économie d'énergie du système d'exploitation de votre ordinateur n'est pas configuré pour désactiver la connectivité USB. Les périphériques d'entrée USB risqueraient de ne pas être détectés si le mode d'économie d'énergie est activé, et vous ne pourrez pas sortir votre PC du mode veille.
• Vous rencontrez encore des problèmes ? Contactez notre service client. Vous trouverez les informations de contact sur notre site Web www.v7world.com

APERÇU

ARRIÈRE

1. Gigabit Ethernet (10/100/1000 Mbps)
2. 3 ports USB 3.2 Gen1
   3.1 portDisplayPort
   4.2 portsHDMI
3. Entrée USB-C (avec alimentation 100 W)
4. Entréed'alimentation

APERÇU

AVANT

1. Boutond'alimentation
2. Port USB 3.2 Gen 1 avec charge rapide BC 1.2
3. Lecteur de carte MicroSD*
4. Lecteur de cartes SD*
5. Port audio 3,5 mm/Microphone TRRS stéréo à 4 pôles
6. Câbles de sécurité Kensington

*Carte Secure Digital v5.0 et SD v3.01 UHS-I, SDHC/SDXC (jusqu'à 2 To de capacité)

ÉCRANS ET RÉSOLUTION

Remarques :

• Assurez-vous que votre PC prend en charge au moins le nombre d'écrans que vous souhaitez utiliser, y compris l'écran de l'appareil que vous utilisez. Vérifiez auprès du fabricant du PC et de l'écran qu'il pourra prendra en charge le nombre d'écrans et les résolutions souhaitées.
• Pour les ordinateurs Mac OS uniquement, notez que vous ne pouvez étendre qu'un seul écran, le 2e et le 3e seront en mode miroir uniquement. Pour en savoir plus, consultez la documentation du fabricant du PC relative à la prise en charge des écrans multiples.

Affichage unique
Version du mode DisplayPort Alt Mode du PC	DP HDMI	HDMI
HBR2 (DisplayPort Alt Mode 1.2)	4K/30 Hz	4K/30 Hz
HBR3 (DisplayPort Alt Mode 1.4)	4K/60 Hz	4K/60 Hz

Affichage double
Version du mode DisplayPort Alt Mode du PC	Double port HDMI DisplayPort + HDMI
HBR2 (DisplayPort Alt Mode 1.2)	1080p/60 Hz 1080p/60 Hz
HBR3 (DisplayPort Alt Mode 1.4)	4K/60 Hz 4K/60 Hz

Triple affichage
Version du mode DisplayPort Alt Mode du PC	DP HDMI HDMI
HBR2 (DisplayPort Alt Mode 1.2)	1600x900/60 Hz	1600x900/60 Hz	1600x900/60 Hz
HBR3 (DisplayPort Alt Mode 1.4)	1080p/60 Hz	1080p/60 Hz	1080p/60 Hz

Consignes de sécurité du produit :

Veuillez consulter ce guide pour prendre connaissance d'informations importantes sur la sécurité et la santé, ainsi que des informations réglementaires.

Attention: Tout défaut de configuration, d'utilisation et d'entretien de ce produit peut augmenter le risque de blessures graves, entraîner la mort ou causer des dommages à cet appareil ou à d'autres dispositifs. Lisez ces instructions et conservez tous les manuels et instructions imprimés pour vous y référer ultérieurement. Les consignes de sécurité de ce produit contiennent des informations importantes concernant de nombreux produits V7. Veuillez vous reporter aux sections qui s'appliquent à la fonctionnalité concernée de votre appareil.

Appareils à alimentation CA: Ces précautions s'appliquent à tous les produits qui se branchent sur une prise de courant murale standard.

Le non-respect des précautions suivantes peut entraîner des blessures graves ou la mort par électrocution ou incendie, et risque d'endommager l'appareil.

Pour choisir une source d'alimentation adaptée à votre appareil:

• Utiliser uniquement le bloc et le câble d'alimentation électrique fournis avec votre appareil ou confiés par un centre de réparation agréé.
• S'assurer que votre prise électrique fournit le type de courant indiqué sur le bloc d'alimentation (en termes de tension [V] et de fréquence [Hz]). Si vous ne connaissez pas le type d'alimentation électrique de votre logement, consultez un électricien qualifié.
• Ne pas utiliser de sources d'alimentation non standards telles que des générateurs ou des onduleurs, même si la tension et la fréquence semblent acceptables. Utiliser uniquement des prises murales standards pour l'alimentation CA.
• Ne pas surcharger votre prise murale, votre rallonge, votre multiprise ou toute autre prise électrique. S'assurer qu'elles sont conçues pour supporter le courant total (en ampères [A]) consommé par l'appareil (indiqué sur le bloc d'alimentation) et par tout autre appareil branché sur le même circuit.
• Pour éviter d'endommager les câbles d'alimentation et l'alimentation électrique :
• Disposer les câbles d'alimentation à un endroit où personne ne marchera dessus.
• Éviter que les câbles soient pincés ou fortement pliés, en particulier aux points de connexion avec la prise électrique, le bloc d'alimentation et l'appareil.
• Éviter de tirer, nouer, plier fortement ou manipuler d'une autre façon inappropriée les câbles d'alimentation.
• Ne pas exposer les câbles d'alimentation à des sources de chaleur.
• Tenir les enfants et les animaux domestiques à l'écart des câbles d'alimentation. Ne pas les laisser les porter à la bouche ou les mordre.
• Pour débrancher le câble d'alimentation, tirer sur la fiche, et non sur le câble.
• Le débrancher pendant les orages ou lorsqu'il n'est pas utilisé pendant longtemps.

Si un câble d'alimentation ou un bloc d'alimentation est endommagé de quelque manière que ce soit, cesser immédiatement de l'utiliser. Débrancher l'appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant longtemps. Pour les appareils dotés d'un câble d'alimentation CA qui se branche à l'alimentation électrique ou à l'équipement lui-même, brancher le câble d'alimentation en suivant toujours les instructions suivantes :

• Brancher le câble d'alimentation au bloc d'alimentation ou à l'équipement en l'enfonçant jusqu'à ce qu'il bute.
• Brancher l'autre extrémité du câble d'alimentation à la prise murale.

Ne pas tenter d'effectuer des réparations. Ne pas essayer de démonter, désassembler, réparer ou modifier les périphériques matériels ou l'alimentation électrique. Il en résulterait un risque de choc électronique ou d'autres dangers. Tout signe indiquant une tentative quelconque de désassemblage et/ou de modification de l'appareil, y compris des écaillages, perforations ou retraits d'étiquettes, entraînera l'annulation de la garantie limitée.

Ne pas utiliser l'appareil de façon abusive: Ne pas immerger l'appareil dans un quelconque liquide ni l'exposer à l'humidité. Nettoyer uniquement avec un chiffon sec. Ne pas utiliser l'appareil en dehors de la plage de températures de fonctionnement préconisée, soit de 5 °C (41 °F) à 35 °C (95 °F). En cas d'exposition de l'appareil à un environnement extérieur en dehors de ses conditions de fonctionnement prescrites, éteindre l'appareil et laisser la température se stabiliser dans la plage de fonctionnement préconisée avant de l'utiliser.

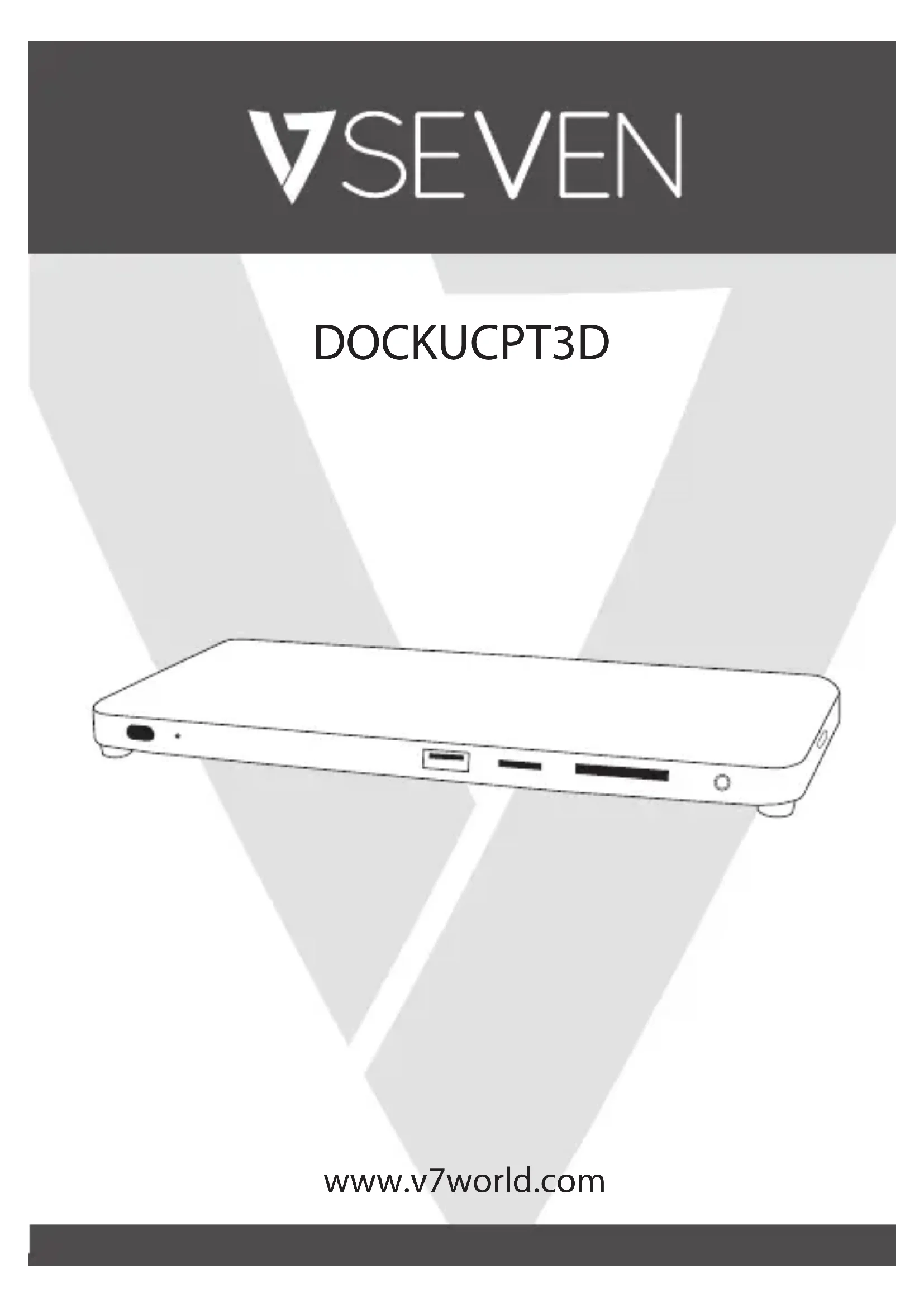

▼SEVEN

DOCKUCPT3D
