UCDDS1080P - Station d'acceuil V7 - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Station d'accueil
Marque	V7
Modèle	UCDDS1080P
Dimensions (L x l x H)	95 x 95 x 34 mm
Poids	0,18 kg
Alimentation	Entrée AC 100-240V, sortie DC 5V, 4A
Consommation électrique	Fonctionnement : 14,43 W ; Veille : 1,95 W
Connexions avant	1x USB 3.1 Type A (charge BC 1.2 et Apple), 1x USB 3.1 Type C (charge PD 3.0), 2x prises jack audio 3,5 mm
Connexions arrière	2x USB 3.1 Type A, 2x HDMI, 1x RJ45 Ethernet, 1x jack d'alimentation
Résolution vidéo maximale	1 écran : 2560x1440 à 50 Hz ; 2 écrans : 1920x1080 à 60 Hz
Audio	2.1 canaux
Ethernet	10/100/1000 Mbit/s
Température de fonctionnement	0 à 40 °C
Température de stockage	-20 à 70 °C
Conformité	CE, FCC
Contenu du paquet	Station d'accueil, câble USB, adaptateur d'alimentation, manuel utilisateur
Sécurité	Fente K-Lock pour cadenas antivol
Indicateur LED	Bleu : sous tension ; Vert : activation

FOIRE AUX QUESTIONS - UCDDS1080P V7

Comment installer la station d'accueil UCDDS1080P ?

Connectez la station au PC via le câble USB fourni (USB-C ou USB 3.0). Branchez l'adaptateur d'alimentation. Téléchargez les derniers pilotes DisplayLink sur www.displaylink.com/downloads.

Quels systèmes d'exploitation sont compatibles ?

La station est compatible avec Windows, macOS, et Chrome OS. Assurez-vous d'installer le logiciel DisplayLink adapté à votre système.

Puis-je utiliser deux écrans externes ?

Oui, grâce aux deux ports HDMI. La résolution maximale est de 1920x1080 à 60 Hz pour chaque écran (ou 2560x1440 pour un seul écran).

Comment recharger mon smartphone via la station ?

Utilisez le port USB 3.1 Type A avant (charge BC 1.2 et Apple) ou le port USB-C avant (charge PD 3.0). Les ports arrière sont dédiés aux périphériques.

Que faire si l'écran externe n'est pas détecté ?

Vérifiez que les pilotes DisplayLink sont à jour. Testez un autre câble HDMI. Assurez-vous que le port USB du PC est bien USB 3.0 ou supérieur. Redémarrez le PC.

Puis-je utiliser un hub USB supplémentaire ?

Oui, les ports USB arrière sont compatibles avec les hubs USB externes. Attention à la consommation électrique cumulée.

Quelle est la fonction du bouton d'alimentation à l'arrière ?

Il permet d'allumer ou d'éteindre la station d'accueil. Lorsqu'il est éteint, les périphériques connectés ne sont plus alimentés.

Comment sécuriser physiquement la station ?

Utilisez la fente K-Lock située sur le côté pour attacher un cadenas antivol standard.

Que signifie la couleur de la LED ?

LED bleue : la station est sous tension. LED verte : la station est active et prête à l'emploi.

Où trouver les dernières mises à jour logicielles ?

Rendez-vous sur www.v7world.com pour les téléchargements et sur support.displaylink.com pour le dépannage.

MODE D'EMPLOI UCDDS1080P V7

Ce document contient des informations protégées par le droit d'auteur. Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite par quelque moyen mécanique ou électronique ou quelque autre forme que ce soit, sans l'autorisation écrite au préalable du fabricant.

Marques

Toutes les marques et les marques déposées sont détenues par leurs entreprises ou propriétaires respectifs.

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing

Administrator, Inc. aux États-Unis et dans d'autres pays.

Contenu du paquet

• Station d'accueil
• Câble USB (connexion du PC à la station d'accueil)
• Adaptateur d'alimentation
  • Manuel de l'utilisateur

IMPORTANT

• Rendez-vous sur www.v7world.com pour obtenir les derniers téléchargements pour ce produit.
  • Assurez-vous de connecter la station d'accueil à l'aide du câble USB fourni au port USB le plus rapide de votre PC (USB-C, USB 3.0 ou supérieur).
  • Assurez-vous d'utiliser l'alimentation électrique fournie avec votre station d'accueil.
• Vérifiez que tous les câbles et périphériques fonctionnent correctement en les utilisant lorsqu'ils sont directement branchés à votre PC.
  • Assurez-vous d'utiliser le dernier logiciel de DisplayLink : www.displaylink.com/downloads
  • Assurez-vous d'utiliser les derniers pilotes et logiciels du fabricant de votre PC, notamment les pilotes du chipset, les mises à jour du firmware, les BIOS, etc.
• Vérifiez que vous n'avez pas défini le paramètre du mode d'économie d'énergie du système d'exploitation de votre PC pour qu'il désactive la connectivité USB. Les périphériques d'entrée USB risqueraient de ne pas être détectés si le mode d'économie d'énergie est activé et vous ne pourrez pas sortir votre PC de la veille.
• Autres options de résolution des problèmes : support.displaylink.com

Vous rencontrez encore des problèmes ?

Contactez notre service client sur www.v7world.com

APERÇU

AVANT

Élément	Description
1. Ensemble prises jack audio	Connexion à un casque
2. USB 3.1 type A	Connexion à des périphériques USB-A (chargements BC 1.2 et Apple pris en charge)
3. USB 3.1 type C	Connexion à un notebook (chargement PD3.0 pris en charge)
4. Indicateur LED	La LED devient bleue en cas de mise sous tension, et verte en cas d'activation

APERÇU

ARRIÈRE

Élément	Description
5. Bouton d'alimentation	Mise sous/hors tension
6. Jack d'alimentation	Connexion à l'adaptateur d'alimentation
7. Port RJ45	Connexion à une prise Ethernet
8. 2 USB 3.1 type A	Connexion aux périphériques USB
9. 2 connecteurs HDMI	Connexion au moniteur HDMI

APERÇU

CÔTÉ

Élément	Description
10. K-Lock	Sécurisation de votre périphérique

APERÇU

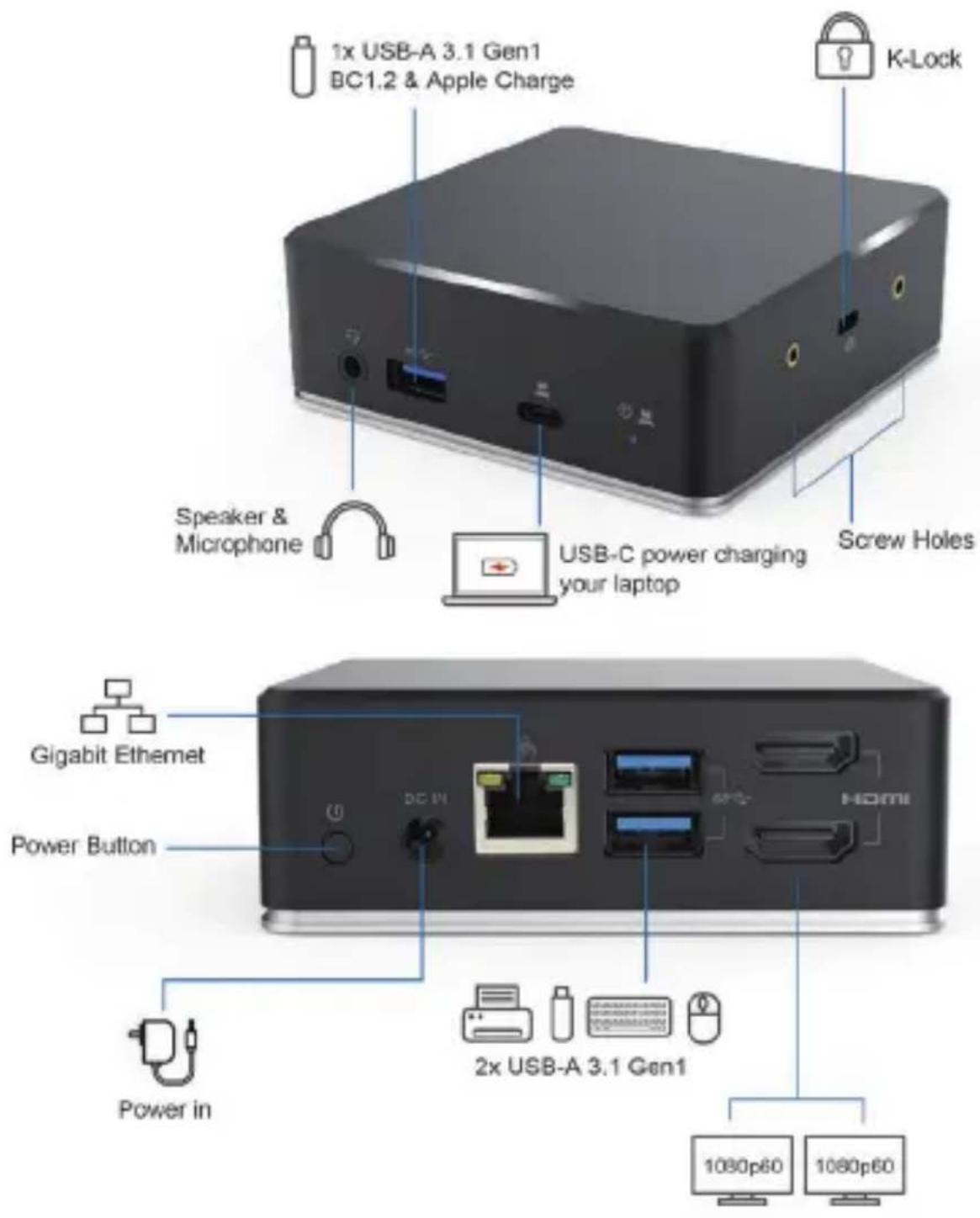

CONNEXION

Interface hôte	USB-C ou USB 3.0
Connecteurs	2 connecteurs femelles HDMI 30 broches
	2 USB 3.1 Gen 1 type A
	1 port de chargement USB 3.1 Gen 1 type ABC 1.2 et Apple
	Mini-Jack Stéréo 3,5 mm
	Connecteur RJ45
	Prise jack d'alimentation Courant continu
Résolution vidéo maximale	1 écran : 2560 x 1440 à 50 Hz2 écrans : 1920 x 1080 à 60 Hz
Couleurs prises en charge	16 bits et 32 bits
Audio	2.1 canaux
Ethernet	10/100/1 000 Mbit/s
Alimentation	Entrée : AC 100 à 240 V
	Sortie : CC 5 V, 4 A
Consommation électrique	Puissance opérationnelle : 14,43 W
	Puissance en mode veille : 1,95 W
Poids	0,18 kg
Dimensions	95 x 95 x 34 mm (3,74 x 3,74 x 1,34 IN)
Température de fonctionnement	0~40 degrés
Température de stockage	-20~70 degrés
Conformité	CE, FCC
