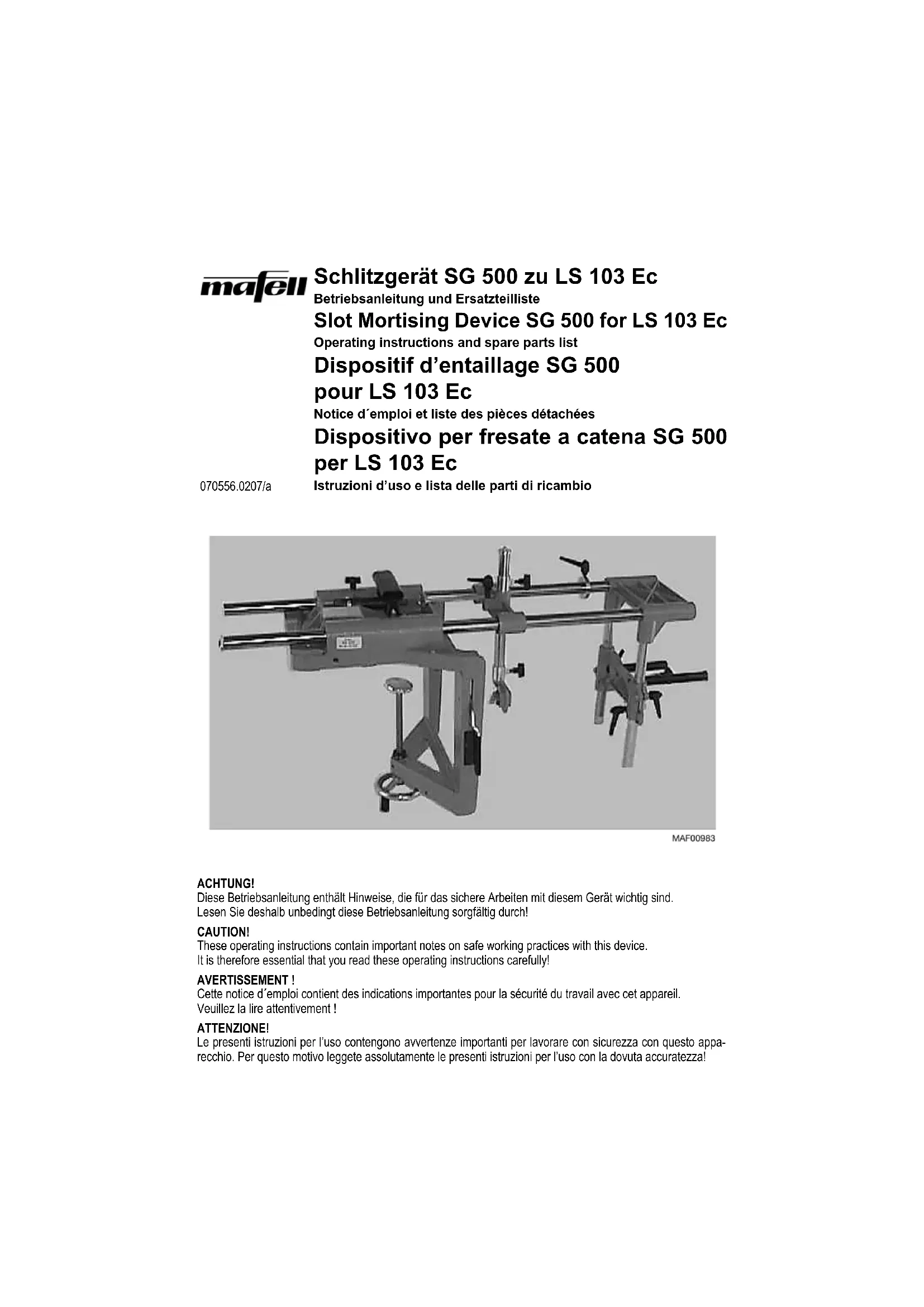

MODE D'EMPLOI SG 500 Mafell

Dispositif d'entaillage SG 500

pour LS 103 Ec

Notice d'emploi et liste des pieces détachées

Dispositivo per fresa a catena SG 500 per LS 103 Ec

070556.0207/a

Cette notice d'emploi contient des indications importantes pour la sécurité du travail avec cet apparéil. Veuillez la litre attentivement !

ATTENZIONE!

3.2 Montage des LS 103 Ec an SG 500

Ce dispositif est un outil supplémentaire pour la mortaiseuse à chaîne LS 103 Ec prévu exclusivement au travail de bois. Une utilisation différente peut provoquer des accidents.

1 Données caractéristiques

pour le dispositif d'entaillage SG 500 ayant l'Art.-Nr. 201005

1.1 Identification du constructeur

MAFELL AG

B.P.1180, D-78720 Oberndorf/Neckar

Telephone [phone], Fax [phone]

1.2 Caracteristiques techniques

Profondeur de l'entaille 500~mm
Epaissur de l'entaille 10-17 mm
Largeur delentaille 50~mm
Inclinable jusqu'à 45^
Poids 42 kg

1.3 Equipement standard

1 dispositif d'entailleage
1 disposifit de serrage
1 outil de service
1 pompe de graissage
1 jeu de pieces de guidage 3, 5, 7 mm

2 Consignes de sécurité

Respecter les dispositions de sécurité en vigueur dans le pays respectif de l'utilisateur ainsi que tous les règlements généraux de sécurité et de protection de la santé sur les lieux de travail.

Assurez toujours la pierce à travailler contre le danger de glissement, de renversement et de basculement vers le haut, p. ex. à l'aide de serre-joints.
N'utilisez que des outiles à fraiserprésentant les caractéristiques indiquées dans cette notice d'emploi.
N'utilisiez que des pieces détachées et des accessoires d'origine MAFELL. A défaut de quoi la garantie du constructeur n'est pas assu- rée et sa responsabilité est dégagée.
Prenez également en compte les consignes de sécurité figurant dans la notice d'emploi pour la mortaiseuse à chaine LS 103 Ec.

3 Equipement / Installation

3.1 Indication pour changer la garniture de chaine à mortaiser

Les guides de chaine du dispositif d'entaillage SG 500 sont munis d'une rainure qui sert à les supporter les guider.

3.2 Montage de la LS 103 Ec sur le SG 500

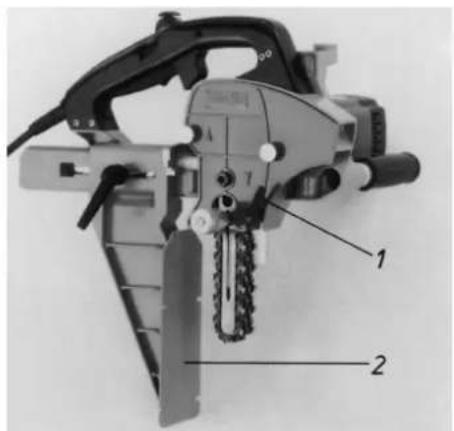

• Desserrer le levier de serrage 1 (ill. 1) et retarder complètement la butée de profondeur de la mortaiseuse à chaîne LS 103 Ec.
• En le serrer -mettre en place le levier de serrage à l'inverse du sens de mortaisage. (Tous les leviers de serrage de la LS 103 Ec et du SG 500 sont articulés et peuvent être placés dans n'importe qu'elle position après avoir eté tirés vers le haut.)
• Enlever la butée 2 et monter la garniture de chaine à mortaiser pour l'entaillage.

• Sortir complètement le support de colonnes 3 (III.2) du plateau pivotant.

• Pousser vers l'avant le pont de support 4 jusqu'à encliquetage. Le cas échéant, débloquer le levier de serrage 5 et pousser la tige de guidage 6 vers le bas.

• Débloquer les leviers de serrage 7 et 8, déplacer le couilissement de guidage 9 vers le bas jusqu'en butée en dévisant la poignée 10. Rebloquer les leviers de serrage 7 et 8. Dévisser la vis cylindrique dans la poignée 10 à l'aide de la clé à 6 pans (d'ouverture de 4) fournie avec la LS 103 Ec etPTRirer la poignée.

• Ensuite, placer la mortaiseuse LS 103 Ec sur les colonnes de guidage 11 et la bloquer au moyen de l'écrou molette 12. Fixer de nouveau la poignée 10 à l'aide de la vis cylindrique.

Pour poser le support pour le guide de chaine, tournier la goupille fillette 13 après avoir débloqué l'écrou à oreilles 14, afin que la chaine puisse se mouvoir entre la goupille fillette 13 et le tenon d'appui 15.

Puis, débloquer le levier de serrage 5, retirer le pont de support 4 et introduire le tenon d'appui 15 dans la rainure du guide de chaine.

• Serrer la goupille filtée 13 de telle sorte que le pont de serrage 4 puisse se déplacer sans jeu vers l'avant et vers l'arrière.
• Ensuite, bloquer la goupille fillette 13 au moyen de l'écrou à oreilles 14.

MAF00979
III.1

III.2
MAF00984

3.3 Distance entre l'entaille et l'arête supérieur du bois

L'echelle graduée 16 (ill. 2) a ete ajustee pour assurer que le bord supieur de I'anneau de reglage 40 correspond avec le bord supieur de I'entaille a couper.

• Retirer le pont de support 4.
• Débloquer les leviers de serrage 5, 7 et 8.
• Regler la distance souhaitatione suivant l'échelle 16 en tournant la poignée 10 et rebloquer les leviers de serrage 5, 7 et 8.

3.4 Pivoter la machine

Pour mortaiser des entailles en biais on peut pivoter la mortaiseuse de 45^ de chaque cote.

Le cas échéant, tourner étier 21 (ill. 2) de l'autre côte.
- Desserrer les vis du plateau pivotant, positionner la machine à l'angle souhaitee et desserrer les vis 17 et 18.

3.5 Reglage de la profondeur de l'entaille

La profondeur de l'entaille peut etre limitee par la butee 19 (ill.2).

4 Fonctionnement

4.1 Consignes de travail

Après réglage de la distance d'entaille, pousser complètement le pont du support 4 (ill. 2) vers l'avant pour assurer le meilleur maintainien possible du guide de chaine et le laisser s'encliqueter.

Pour des longueurs d'entaille de plus de 50 mm, entailler d'abord sur le trace croit,steroler la machine et faire un autre entaillage vers la gauche selon la longueur d'entaille.

Pour faire plusieurs coupes il est recommendé de se servir du dispositif de serrage rapide.

• Serrer d'abord le support à serrer 25 au moyen de la manivelle 26.
  Levier excentrique 20 permet de desrerrer et reserrer rapidement le dispositif de serrage.

Les pièces de guidage qui se trouvent dans magasin 27 peuvent être utilisées pour couper des entailles avec plusieurs largeurs de coupe avec un seul guide de chaîne (voir tableau sur page 19).

Le réglage des butées 23 et 28 permet de retrouver simplement et précisement le bord supérieur et le bord inférieur de l'entaille.

Pour déplacer le SG 500 arrêté le support de colonne 3 au moyen de vis de serrage 24.

4.2 Protégé la machine contre le déplacement lésral

Les cotes interieurs du support à serrer doivent se coller contre la pièce à travailler. Serrer le dispositif d'entaillage entier à l'aide de la manivelle. Pour déplacer le dispositif d'entaillage létalement pour effectuer des entailles plus longues, il suffit de desserrer levier excentrique 20 et de le resserrer après le déplacement.

5 Maintenance

Utiliser la pompe de graissage pour graisser régulierrement le palier à rouleaux du guide de chaine par le trou prévu à cet effet (utiliser uniquement de la graisse pour roulement à billes non acide) !

Après chaque affutage, tremper la chaine à mortaiser dans un bain d'huile. En utilisant intense, lubriéra la chaine plusieurs fois par jour!

Avant de re-tendre la chaine laisser la refroidir.

Les machines MAFELL sont conçues pour fonctionner avec très peu d'entretien. Avec une longue période d'utilisation, une révision de la machine par un atelier service après-venture/agree MAFELL est recommendée.
