DS 5800 - Aspirateur KARCHER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Aspirateur à eau et à poussière
Caractéristiques techniques principales	Système de filtration à eau, capacité de 15 litres
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	Dimensions : 380 x 380 x 580 mm
Poids	Environ 9 kg
Compatibilités	Accessoires KARCHER compatibles
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240 V
Puissance	1.200 W
Fonctions principales	Aspirer l'eau et la poussière, nettoyage humide et sec
Entretien et nettoyage	Nettoyage régulier du filtre et du réservoir
Pièces détachées et réparabilité	Pièces détachées disponibles via le service KARCHER
Sécurité	Protection contre les surcharges, utilisation en intérieur et extérieur
Informations générales utiles	Idéal pour les travaux de nettoyage dans les environnements domestiques et professionnels

FOIRE AUX QUESTIONS - DS 5800 KARCHER

Comment puis-je nettoyer le filtre du KARCHER DS 5800 ?

Pour nettoyer le filtre, retirez-le du réservoir d'eau et rincez-le à l'eau claire. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est bien branché à une prise fonctionnelle. Assurez-vous également que le réservoir d'eau est rempli et que le couvercle est correctement fermé.

Comment puis-je éliminer les mauvaises odeurs de l'appareil ?

Pour éliminer les mauvaises odeurs, nettoyez régulièrement le réservoir d'eau et laissez sécher l'appareil après utilisation. Vous pouvez également utiliser des nettoyants spécifiques pour appareils à vapeur.

Quel type de produit de nettoyage puis-je utiliser avec le KARCHER DS 5800 ?

Utilisez uniquement des produits de nettoyage recommandés par KARCHER. Évitez les nettoyants abrasifs qui pourraient endommager l'appareil.

Pourquoi de la vapeur s'échappe de l'appareil ?

Si de la vapeur s'échappe, cela peut être dû à une surpression. Assurez-vous que le réservoir n'est pas trop plein et que la soupape de sécurité fonctionne correctement.

Comment détartrer le KARCHER DS 5800 ?

Utilisez un détartrant spécifique pour appareils à vapeur. Suivez les instructions du fabricant pour le dosage et la procédure de détartrage.

Quelle est la capacité du réservoir d'eau du KARCHER DS 5800 ?

Le réservoir d'eau du KARCHER DS 5800 a une capacité de 1,5 litre.

Comment stocker le KARCHER DS 5800 ?

Stockez l'appareil dans un endroit sec et frais, à l'abri de l'humidité. Assurez-vous que le réservoir est vide et que l'appareil est complètement refroidi avant de le ranger.

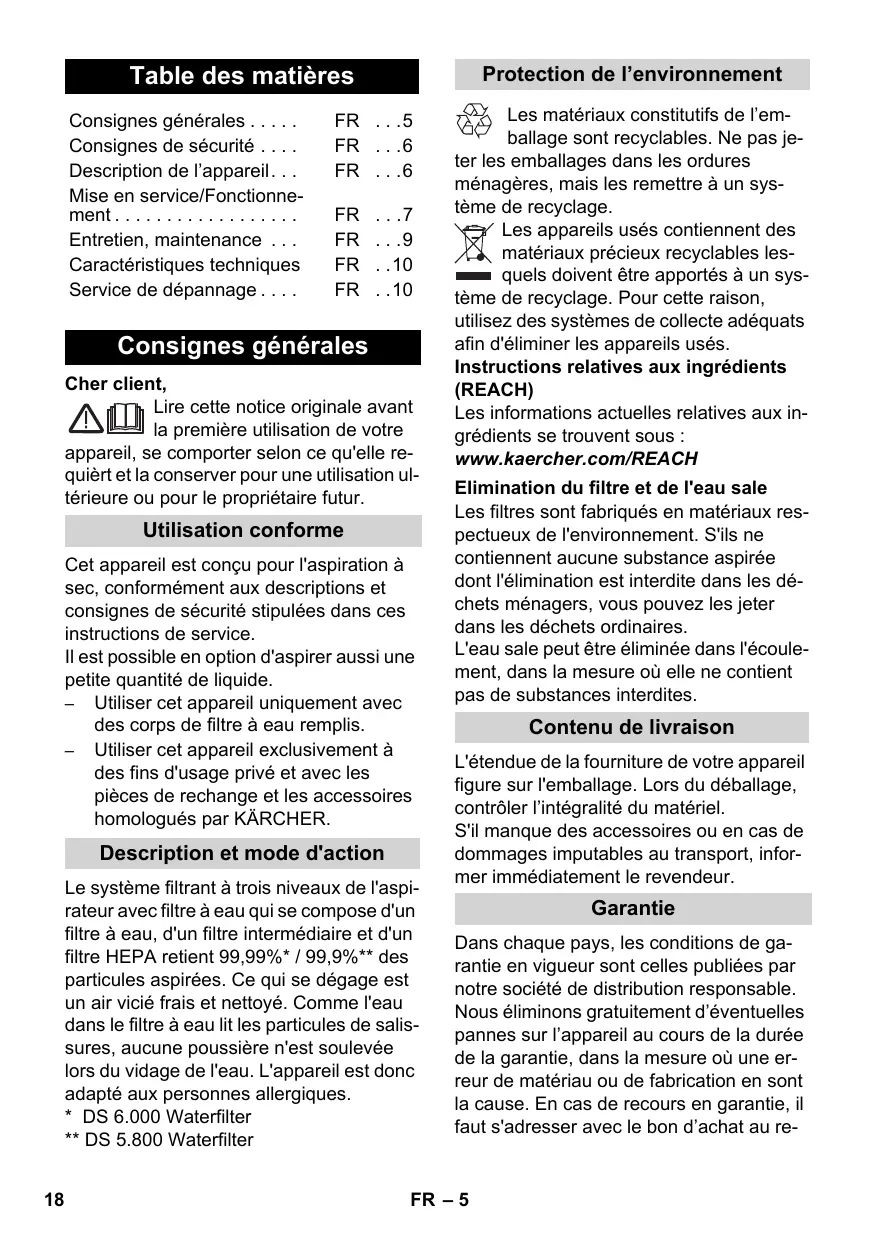

MODE D'EMPLOI DS 5800 KARCHER

Consignes de sécurité . FR . .6

Description de l'appareil... FR .6

Mise en service/Fonctionnement FR .7

Entretien, maintenance . FR .9

Charactéristiques techniques FR ..10

Service de dépannage.... FR ..10

Consignes générales

Cher client,

Lire cette notice originale avant la première utilisation de votre

appareil, se compter sur ce qu'elle requiert et la conserver pour une utilisation ultérieure ou pour le proprietre futur.

Utilisation conforme

Cet apparéil est créé pour l'aspiration à sec, conformément aux descriptions et consignes de sécurité stipulées dans ces instructions de service.

Il est possible en option d'aspirer aussi une petite quantité de liquide.

Utiliser cet apparéil uniquement avec des corps de filtrer à eau replis.
Utiliser cet apparéil exclusivement à des fins d'usage privé et avec les pieces de rechange et les accessoires homologués par KÄRCHER.

Description et mode d'action

Le système filtrant à trois niveaux de l'aspirateur avec filtré à eau qui se compose d'un filtré à eau, d'un filtré intermédiaire et d'un filtré HEPA retient 99.99% / 99.9% ** des particules aspirées. Ce qui se dégage est un air vicié frais et nettoyé. comme l'eau dans le filtré à eau lit les particules de salissures, aucune poussière n'est soulevée lors du vidage de l'eau. L'appareil est donc adapté aux personnes allergiques.

• DS 6.000 Waterfilter
  ** DS 5.800 Waterfilter

Protection de l'environnement

Les matériaux constitutifs de l'embaillage sont recyclables. Ne pas les emballages dans les ordures gères, mais les remettre à un système de recyclage.

Les apparèils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un sys

tème de recyclage. Pour cette raison, utilisez des systèmes de collecte ajustats afin d'éliminer les appareils usés.

Instructions relatives aux ingrédents (REACH)

Les informations actuelles relatives aux ingénieurs se trouvent sous :

Elimination du filtré et de l'eau sale

Les filtres sont fabriqués en matérieliaux respectueux de l'environnement. S'ils ne contiennent aucune substance aspirée dont l'élimination est interdite dans les déchets menagers, vous pouvez les jeter dans les déchets ordinaires.

L'eau sale peut être éliminée dans l'écoulement, dans la mesure où elle ne contient pas de substances interdites.

Contenu de livraison

L'étendue de la fourniture de votre appareil figure sur l'emballage. Lors du déballage, contrôle l'intégrality du matériel.

S'il manque des accessoires ou en cas de dommages imputables au transport, informer immédiatement le revendeur.

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Nous éliminons notamment d'eventuelles pannes sur l'appareil au cours de la durée de la garantie, dans la mesure où une erreur de matériel ou de fabrication en sont la cause. En cas de recours en garantie, il faut s'adresser avec le bon d'achat au re

vendeur respectif ou au prochain service
aupres-vente.
(Adresse au dos)

Service après-vente

Notre succursale Karcher se tient a votre entiere disposition pour d'eventuelles questions ou problèmes. (Adresse au dos)

Commande de pieces détachées et d'accessoires spécifique

Une seLECTION des pieces de rechange utilisées le plus se trouve à la fin du mode d'emploi.

Vous obtiendrez des pieces detachées et des accessoires chez vous revendeur ou auprès d'une filiale Karcher. (Adresse au dos)

Consignes de sécurité

• Cet apparéil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) avec des capacité physiques, sensorielles ou mentales limitées ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles en obtiennent des instructions sur la manière d'utiliser l' apparéil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l' apparéil.
  Lors des pauses d'exploitation prolongées,mettre l'appareil hors service au niveau du sectionneur général / de l'interrupteur d'appareil ou de la fiche secteur.

Raccordementelectrique

L'appareil doit être raccordé uniquement au courant alternatively. La tension doit être identique avec celle indiquée sur la plaque signaletique de l'appareil.

Risque de chic électrique

Ne jamais saisir la fiche secteur ni la prise de courant avec des mains humides.
Ne pas debrancher la fiche secteur en tirant le cable d'alimentation.

Vérifier avant chaque utilisation que le cable et la fiche secteur ne sont pas endommages. Un cable d'alimentation endommagé doit immédiatement être remplace par le service après-vente ou un électricien agrée.

Pour éviter des accidents électriques nous recommendons d'utiliser des prises de courant avec un interrupteur de protection contre les courants de fuite placé en amont (courant de déclenchement nominal maximal de 30 mA).

Danger

Des substances déterminées peuvent provoquer la formation de vapeurs ou de mélanges explosifs par tourbillonnement avec l'air aspiré.

Ne jamais aspirer les substances suivantes:

• Des gazes, liquides et poussières (poussières reactives) explosifs ou in-flammables
• Poussières réactives de métal (p.ex. aluminium, magnésium, zinc) en rapport avec des détergents alcalins et acides
• Acides forts et lessives non diluées
• Solvants organiques (p.ex. essence, ditutif de couleur, acetone, fuel).

Par ailleurs, elles peuvent s'avérer agressives pour les matérielaux utilisés sur l'appareil.

Description de l'appareil

Illustrations, voir page dépliante 4

1 Cable d'alimentation avec fiche secteur
2 Interrupteur MARCHE/ARRET
3 Clapet de l'appareil
4 Poignée de transport
5 Touche d'ouverture du clapet de l'appareil
6 Fluide demousseur (FoamStop)
7 Buse-brosse pour coussins
8 Support de rangement pour buse pour sol
9 Clapet accessoire
10 Range-accessoires

11 Suceur fente
12 Clapet de l'air vicié pour filtre HEPA
13 Filtre HEPA
14 Corps du filtré à eau
15 Plaque délectrice
16 Couvercle du corps de filtré à eau
17 Filtre intermédiaire
18 Brosse pour le sol, avec inverseur
19 Déverrouillage pour le réglage du tube téléscopique
20 Tuyau téléscopique
21 Vanne d'air infiltré
22 Poignée
23 Flexible d'aspiration

Livre en supplément avec l'appareil
1.195-202.0
24 Turbobrosse

Mise en service/Fonctionnement

Attention! Lorsque le réserve est plein, l'appareil ne peut etre utiliser qu'en position horizontale. Il est nécessaire de vider le réserve avant de poser l'appareil, dans le cas contraire le sol risque de subir des dommages.

Attention! Si le fusible reseau se dé-clenché lors de la mise sous tension de l'appareil; il est possible qu'un autre appa-reil électrique soit branché sur le même cir-cuit électrique et qu'il ait été mis en service. Dans ce cas, régler le niveau de puissance minimal sur l'aspirateur avant de le metre en marche. Par la suite, il est possible de sélectionner un niveau de puissance plus élevé. Protection par fusible reseau, voir chapitre "Caracteristiques techniques".

Remarque importante! En cas de risque de surchauffe, l'appareil est automatique-ment désactivé. Mettre l'appareil hors tension et débrancher la fiche secteur.

Remplacer le filtré HEPA. Une fois le problème résolu, laisser refroidir l'appareil au moins une heures avant que celui-ci soit de nouveau opérationnel.

Raccorder les accessoires

Illustration 1

Raccorder le tuyau d'aspiration à l'ap-pareil.
Connecter la poignee avec le tube téléscopique d'aspiration et enfincher la buse de sol.

Illustration 2

Actionner le déverrouillage et sortir ou enforcer le tube interieur sur la longueur désirée.

Remarque: Régler le tube téléscopique en fonction de votre taille afin de pouvoir travailler dans une posture verticale détenue.

Remplir le corps de filtré à eau

Attention

Ne jamais utiliser l'appareil sans réservoir de filtré à eau rempli!

Le filtré intermédiaire et la plaque déflectrice sont déjà en place à la livraison. Veiller lors du replissage que tous les composants soient correctement en place (voir : ETENDUE DE LA LIVRAISON). Cela pourrait être la cause d'une mauvaise puissance d'aspiration ou de la défaillance prématuree du filtré intermédiaire (voir : Fin de l'utilisation).

Illustration 3

Ouvrir le clapet de l'appareil et retarder le liquide antimousse (FoamStop) ainsi que le réservoir avec filtré à eau.

Illustration 4

Retirer le couvercle du réservoir avec filtré à eau, enlever la plaque déflectrice et replir le réservoir d'env. 1,7 litres d'eau potable jusqu'à entre les repères MIN et MAX!

Illustration 5

Ajouter le contenu d'un bouchon de fluide demousseur (FoamStop) dans le corps du filtré à eau.

Remarque: Le fonctionnement de l'aspirateur repose sur le tourbillonnement de l'air aspiré dans le filtré à eau. Ce faisant, les objets aspirés et les résidus de

détergent des revêtements de sol sont collectés dans l'eau. Dans certaine conditions, ceci peut entraîner la formation de mousse. Pour éviter un telle formation, il est nécessaire d'ajouter le contenu d'un bouchon rempli de fluide démousseur dans le bain thermostaté. Une légère formation de mousse durant le service est normale et n'entraine enaucun cas un dysfonctionnement de l'appareil.

Illustration 6

Remarque: Remetre l'eau à niveau si le niveau d'eau tombe en dessous du repère "MIN" pendant le service.

Insérer la plaque déflectrice et remetre en place le couvercle du réservoir avec filtré à eau. Insérer complètement le réservoir avec filtré à eau dans l'appareil.

Commencer le travail

Illustration 7

Tirer le cable d'alimentation en dehors de l'appareil.

Illustration 8

Introduire la fiche de l'appareil dans la prise de courant.
Pourmettre en service,appuyer sur le sectionneur général (marche/arrêt).

Attention

Ne pas aspirer de grandes quantités de matériaux poudreux comme le cacao, la farine, la lessive, la poudre à cuisiner ou équivalent!

Travail avec la buse de sol

Aspiration de surfaces dures

Illustration 9

Appuyer avec le pied sur l'inverseur de la buse pour sol. Les brosses sur le cotoé inférieur de la buse pour sol sont déployées

Aspiration de moquettes

Illustration 10

Appuyer avec le pied sur l'inverseur de la buse pour sol. Les brosses sur le cotoé

inférieur de la buse pour sol sont rentrées.

Remarque: Du fait de la puissance d'aspiration elevée constante de l'appareil, il est possible qu'un effet de ventouse se produit lors du traitement des tapis, des capitonnages, etc. Utiliser dans ce cas la vanne d'air infiltré pour réduire la puissance d'aspiration. Refermer le régulateur après usage.

Travail avec la buse à joints et le su-. ceur à tissus

Remarque: La buse à joints et le suceur à tissus sont rangés dans l'appareil.

Illustration 11

Ouvrir le clapet accessoire et prélever la buse souhaitation pour le travail.

Buse à joints

pour les arêtes, les joints, les radiateurs et les zones difficilement accessibles.

Suceur à tissus

pour aspirer les meubles rembournrés, les matelas, les ridesaux, etc.

Turbobrosse

* en fonction de l'équipement Illustration 12

Turbobrosse

(n° de commande 4.130-177.0)

Brossage et aspiration en une seule phase de travail.

Particulièrement adapté pour aspirer les poils d'animaux et nettoyer les moquettes épaisses. Le rouleau de brosse est entrainé par de l'air pulsé.

Aucun raccord electrique n'est nécessaire.

Position de stationnement

Illustration 13

Arrête l'appareil. Pour cela appuyer sur le sectionneur général (marche/arrêt).

Illustration 14

Enficher la buse de sol dans la réception de l'appareil au cours d'une pause du travail.

Fin de l'utilisation

Illustration 13

Eteindre l'appareil et-retirer la fiche du secteur.

Illustration 15

En tirant doucement sur le cable d'alimentation, le cable s'insere automatiquement dans l'appareil.

Nettoyage du système de filtré à eau Attention

Rincer le réservoir avec filtré à eau, le couvercle du filtré et la plaque déflectrice à l'eau courante après chaque utilisation puis les laisser sécher. Veiller que les guides de la plaque déflectrice soient bien nettoyés. Illustration 3

Sortir le corps du filtrer a eau de l'appareil (cf.: REMPLIR LE CORPS DU FILTRÉ A EAU).

Illustration 16

Enlever le couvercle du corps ainsi que la plaque deflectrice.
Vider le réservoir avec filtré à eau.
Rincer le couvercle, la plaque deflectrice et le réservoir avec filtré à eau à l'eau courante et les laisser sécher.

Illustration 17

Nettoyer / rincer le filtré intermédiaire en cas de besoin.

(cf. ENTRETIEN, MAINTENANCE).

Attention

Toutes les parties du filtré à eau doivent être correctement séchéées avant l'assemblage.

Avant de ranger l'appareil, s'assurer que le réservoir avec filtré à eau ne contienne plus d'eau et que toutes les pieces du système de filtré à eau sont correctement séchéées.

Pour le transport, tener l'appareil par la poignée et le conserver dans une piece au sec.

Illustration 20

L'appareil peut être poséABOUT pour le rangement. Sur la partie inférieure de l'appareil se trouvent une position de stationnement supplémentaire pour la buse pour sol.

Entretien, maintenance

Danger

Avant tout travail d'entretien et de maintenance,mettre l'appareil hors tension et débrancher la fiche secteur.

Nettoyer / remplacer le filtré intermédiaire

Remarque : nettoyer le filtrte intermediaire au plus tard toutes les 8 semaines en utilisation normale, si la puissance d'aspiration diminue plus tout.

Utiliser pour le nettoyage une éponge domestique courante en un matériel doux pour éviter tout endommagement des lamelles revêues.

Illustration 17

Nettoyer les lamelles individuelles du filtrer intermédiaire avec l'éponga à l'eau courante.
Laisser le filtrte sécher entièrement.
En utilisation normale, remplacer le filtré intermédiaire au plus tard au bout de 12 mois, si nécessaire encore plus tout.

Remarque: Le filtré intermédiaire doit être éliminé dans les déchets résiduels.

Nettoyer l'appareil et les accessoires

Danger

N'utiliser aucun produit moussant, pour vitres ou multi-usage! Ne jamais plonger l'appareil dans l'eau. Illustration 18

Le flexible d'aspiration et la poignée peuvent être démontés pour le nettoyage.
Contrôler que les accessoires ne sont pas bouchés, si nécessaire les nettoyer. Ne pas utiliser d'eau pour le nettoyage de la buse de sol.

Nettoyer la turbobrosse.

• en fonction de l'équipement
  Couper les cheveux qui se sont enroulés dans la Brosse-rouleau à l'aide de ciseaux, le long du bord de coupe, puis les aspirer avec le suéur fentes.

Remplacer le filtrre HEPA

Remarque : Pour garantir une puissance de nettoyage optimale et le fonctionnement irreprochable de l'appareil, il doit être remplaced au plus tard au bout de 12 mois. En cas d'endommagement ou de fort encas-. sement, le replacer plus tout.

Attention

Ne pas laver le filtré HEPA!

Retirer le clapet d'air vicié.
Illustration 19
Retirer le filtrre HEPA.
Mettre un nouveau filtré HEPA en place de telle manière qu'il s'enclenche avec un "CLIC".
Remetre le couvercle en place de telle maniere qu'il s'enclenche avec un "CLIC".

\section*{Caracteristiques techniques}

Tension nominale 1~50/60 Hz	220-240	V
Puisance Pnom	900	W
Quantité de replissage corps du filtré à eau	1,7	I
Niveau de pression acoustique	66	dB(A)
Poids (sans accessoire)	7,5	kg
Largeur nominale, accessoires	35	mm

DS 6.000 Waterfilter

DS 6.000 Waterfilter, Medclean:

Filtre HEPA classe H 13 selon EN 1822

(version 1998)

DS 5.800 Waterfilter:

Filtre HEPA classe H 12 selon EN 1822

(version 1998)

Sous réserve de modifications techniques!

Service de dépannage

Il est possible de résoudre des pannes sans trop grande gravité en utilisant la liste suivante.

En cas de doute, s'adresser au service après-vente agreeé.

Danger

Avant tout travail d'entretien et de maintenance,mettre l'appareil hors tension et débrancher la fiche secteur.

Seul le service après-vente agré est autorisé à effectuer des travaux de réparation ou des travaux concernant les pièces électriques de l'appareil.

L'appareil n'aspire pas

L'alimentation électrique est interrompue

Debrancher la fiche électrique, contrôle si le cable d'alimentation et la fiche électrique sont endommages.

Puisance d'aspiration faible / en diminution

Plaque deflectrice oubliee ou pas mise en place correctement

Mettre la plaque deflectrice correctement en place (cf. REMPLIR LE CORPS DU FILTRE A EAU)

Le filtré intermédiaire est absent ou mal inséré

Vérifier le filtré intermédiaire.

Le filtré intermédiaire est encrassé

Laver le filtré, si nécessairemettre un filtrer intermédiaire neuf en place. (cf. ENTRETIEN, MAINTENANCE).

Le filtré intermédiaire est mouillé

Laisser sécher le filtré intermédiaire ou mettre un nouveau filtré sec en place (cf. ENTRETIEN, MAINTENANCE).

Forte formation de mousse dans le corps du filtré à eau

Remplacer l'eau et ajouter 1-2 bouchons de FoamStop. Contrôler l'humidié du filtrre intermédiaire. Si nécessaire, nettoyer le filtrre humide à l'eau courante et le faire sécher, oumettre en place un nouveau filtrre.

Trop peu ou trop d'eau dans le corps du filtré à eau

Contrôler les repêres MIN / MAX sur le corps.

Le filtré HEPA est encrassé

Remplacer le filtrhe HEPA. (cf. ENTRETIEN, MAINTENANCE).

Les accessoires sont bouchés.

Eliminer le bouchage. (cf. ENTRETIEN, MAINTENANCE).

Ouvrir la vanne d'air infiltré sur la poignée

Fermer la vanne d'air infiltré. (cf. TRAVAIL AVEC LA BUSE DE SOL).

Le clapet de l'appareil ne se ferme pas.

Le couvercle du filtré à eau n'est pas correctement positionné.

Positionner correctement le couvercle du réservoir avec filtre a eau.

Le filtré à eau n'est pas correctement positionné.

Retirer le filtrtre a eau et le metre correctement en place dans l'appareil. (cf. REMPLIR LE CORPS DU FILTRE A EAU)

Indices

Avvertenze generali . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IT 5

Normedisicurezza IT .6

No precisa connexion électrique.

Udens filtra tvertnē ir par maz vai par daudz udens

Pärbaudiet vertnes atzīmes MIN / MAX.

Netirs HEPA filters

Nomainiet HEPA filtru.

(skiat: KOPSANA, TEHNISKÄ APKOPE)

Aizserejuši piederumi

Likvidejiet aizserejumu.

(skatiet: KOPŠANA, TEHNISKÅ AP-KOPE)
