Type de produit	Adaptateur d'entrée vidéo à composantes analogiques
Marque	Sony
Modèle	BKM-229X
Dimensions (L x H x P)	100 × 20 × 162 mm (max)
Poids	250 g environ
Tension d'alimentation	+3,3 V, +5 V (fournie par l'unité centrale)
Consommation électrique	Environ 4,0 W
Connecteurs d'entrée vidéo	3 BNC : G/Y, B/Pb, R/Pr ; 1 BNC EXT SYNC
Types de signaux d'entrée	RVB ou composantes (Y, Pb, Pr)
Quantification vidéo	10 bits/échantillon
Température d'utilisation	0 °C à 35 °C
Humidité d'utilisation	0 % à 90 % (sans condensation)
Pression d'utilisation	700 hPa à 1060 hPa
Température de stockage	-20 °C à +60 °C
Humidité de stockage	0 % à 90 %
Pression de stockage	700 hPa à 1060 hPa
Accessoires fournis	Mode d'emploi (1)
Fonctions principales	Décodeur de signaux à composantes analogiques ; installation dans fente optionnelle
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Sécurité	Conforme CE (classe A) ; environnements E1, E2, E3, E4 ; normes EN55103-1/2
Adaptateur non réparable par l'utilisateur	Pour toute intervention, contacter un technicien qualifié

FOIRE AUX QUESTIONS - BKM-229X SONY

Comment installer le BKM-229X dans un moniteur ?

L'adaptateur s'installe dans une fente d'entrée optionnelle de l'unité centrale. Consultez le mode d'emploi de votre moniteur pour la procédure exacte.

Quels types de signaux peut-il recevoir ?

Il accepte les signaux vidéo à composantes analogiques (Y, Pb, Pr) ou RVB (avec sync sur vert ou externe).

Quels connecteurs sont présents sur la carte ?

4 connecteurs BNC : G/Y, B/Pb, R/Pr et EXT SYNC (synchronisation externe).

Peut-on utiliser le BKM-229X avec un moniteur numérique ?

Non, cet adaptateur est conçu pour des moniteurs professionnels Sony dotés d'une fente d'entrée optionnelle, comme les séries BVM et PVM.

Quelle est la consommation électrique de l'adaptateur ?

Environ 4,0 W, alimenté par l'unité centrale en +3,3 V et +5 V.

Quelles sont les dimensions et le poids du BKM-229X ?

Dimensions max. : 100 × 20 × 162 mm, poids : 250 g environ.

Comment entretenir l'adaptateur ?

Essuyez-le avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Quelles conditions environnementales sont requises pour son utilisation ?

Température de 0°C à 35°C, humidité de 0% à 90% sans condensation, pression de 700 à 1060 hPa.

L'adaptateur est-il conforme aux normes européennes ?

Oui, il porte la marque CE et respecte les normes EN55103-1 (émission) et EN55103-2 (immunité) pour les environnements E1 à E4.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions et l'installation. Si le problème persiste, contactez un technicien Sony agréé. L'adaptateur n'est pas réparable par l'utilisateur.

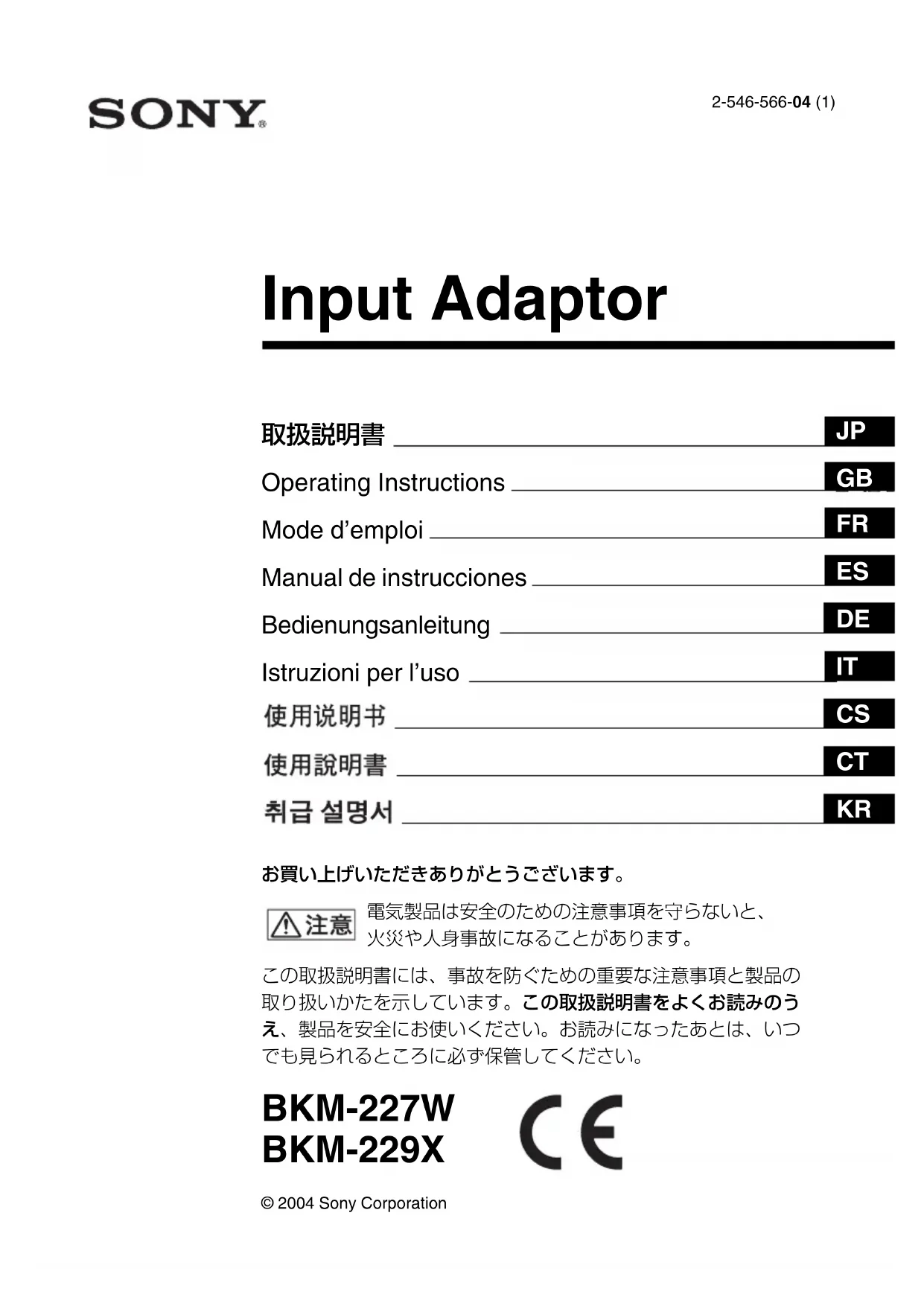

MODE D'EMPLOI BKM-229X SONY

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.

Avertissement

Pour les clients au Canada

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Pour les clients en Europe

Ce produit portant la marque CE est conforme à la Directive sur la compatibilité électromagnétique (EMC) émise par la Commission de la Communauté européenne.

La conformité à cette directive implique la conformité aux normes européennes suivantes :

• EN55103-1 : Interférences électromagnétiques (émission)
• EN55103-2 : Sensibilité électromagnétique (immunité)
Ce produit est prévu pour être utilisé dans les environnements électromagnétiques suivants :
E1 (résidentiel), E2 (commercial et industrie légère), E3 (urbain extérieur) et E4 (environnement CEM contrôlé, p. ex. studio de télévision).

Cet équipement est conforme aux limitations d'un appareil de classe B ainsi qu'il est stipulé par la norme EN60601-1-2.

Cependant, si cet équipement est la source d'interférences néfastes à d'autres appareils, ce qui peut être déterminé en mettant sous tension puis hors tension cet appareil, l'utilisateur est invité à essayer d'éliminer ces interférences en appliquant une ou plusieurs des mesures suivantes :

• Eloignez l'appareil des autres appareils.
• Raccordez l'appareil sur la prise d'un autre circuit que celui auquel les autres appareils sont raccordés.
• Consultez votre revendeur ou un technicien spécialisé en radio/TV pour obtenir de l'aide.

Pour les clients en Europe

Le fabricant de ce produit est Sony

Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japon.

Le représentant autorisé pour EMC et la sécurité des produits est Sony Deutschland

GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Allemagne.

Table de matières

Adaptateur d'entrée BKM-227W

NTSC/PAL 4

Fonction 4

Utilisation des connecteurs

d'entrée et de sortie ....4

Spécifications ....5

BKM-229X Analog Component

Input Adaptor 6

Fonction 6

Utilisation des connecteurs

d'entrée ....6

Spécifications ......7

Adaptateur d'entrée BKM-227W NTSC/ PAL

L'adaptateur d'entrée BKM-227W NTSC/PAL est un adaptateur d'entrée de signal vidéo destiné aux moniteurs professionnels Sony.

Installé dans une fente d'entrée optionnelle sur l'unité centrale, il fournit les connecteurs d'entrée et de sortie vidéo de l'unité centrale ainsi qu'un décodeur pour les signaux NTSC/PAL.

Fonction

Décodeur de signaux NTSC/PAL

Le BKM-227W est équipé d'un décodeur intégré pour les signaux NTSC/PAL. De plus, pour les signaux NTSC/PAL, les moniteurs des séries BVM-L et PVM-L sont équipés d'un décodeur pour les signaux PAL-M/SECAM.

Utilisation des connecteurs d'entrée et de sortie

Pour plus d'informations sur l'installation du BKM-227W dans une fente d'entrée optionnelle sur l'unité centrale, voir le mode d'emploi de l'unité centrale.

Configuration des connecteurs d'entrée/sortie et signaux pouvant être transmis

La configuration des connecteurs d'entrée et de sortie ainsi que les signaux pouvant être transmis sont indiqués ci-dessous.

①Connecteur COMPOSITE (BNC)

Connecteur d'entrée pour signaux composites.

②Connecteur de sortie en boucle (BNC)

L'entrée du signal vers le connecteur d'entrée ① est émise ici. Connecter au connecteur d'entrée analogue (composite) de l'équipement.

③Connecteur Y/C (mini DIN à 4 broches)

Connecteur d'entrée pour signaux Y/C.

4 Connecteur de sortie en boucle (mini DIN à 4 broches)

L'entrée du signal vers le connecteur d'entrée ③ est émise ici. Connecter au connecteur d'entrée analogue (Y/C) de l'équipement.

Spécifications

Caractéristiques générales

Tension +3,3 V, +5 V (fournie par l'unité centrale)

Consommation

Approx. 1,8 W

Conditions d'utilisation

Température

0°C à 35°C (32°F à 95°F)

Température optimale

20°C à 30°C (68°F à 86°F)

Humidité

0% à 90% (sans condensation)

Pression 700hPa à 1060hPa

Conditions de stockage et de transport

Température

-20°C à +60°C (-4°F à +140°F)

Humidité

0% à 90%

Pression 700 hPa à 1060 hPa

Dimensions extérieures maximum (l/h/p)

100 × 20 × 162 mm

(4×¹³ / 16× 6¹ / 2 pouces)

Poids 240 g (8,5 oz) environ

Connecteurs d'entrée

Connecteurs d'entrée vidéo

Entrée composite

Type BNC (1)

1 Vcc ± 3 dB synchro négative

Entrée Y/C

Miniconnecteur DIN à 4 broches (1)

Y : 1 Vcc ± 3 dB synchro négative

C : 0,286 Vcc ± 3 dB (niveau du signal de salve NTSC)

0,3 Vcc ± 3 dB (niveau du

signal de salve PAL, PAL-M)

Pour plus d'informations sur les formats de signaux disponibles, voir le mode d'emploi de l'unité centrale sur laquelle est installé l'adaptateur.

Connecteur de sortie

Connecteur de sortie vidéo

Type BNC (1)

En boucle, avec fonction terminal automatique 75 ohms

Miniconnecteur DIN à 4 broches (1)

En boucle, avec fonction terminal automatique 75 ohms

Caractéristiques des signaux

Signal vidéo

Fréquence d'échantillonnage

Y/R-Y/B-Y:13,5 MHz

Quantification

10 bits/échantillon

Accessoires fournis

Mode d'emploi (1)

La conception et les caractéristiques sont susceptibles d'être modifiées sans préavis.

Remarque

Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.

BKM-229X Analog Component Input Adaptor

Le BKM-229X Analog Component Input Adaptor est un adaptateur d'entrée de signal vidéo destiné aux moniteurs professionnels Sony.

Installé dans une fente d'entrée optionnelle sur l'unité centrale, il fournit les connecteurs d'entrée vidéo de l'unité centrale ainsi qu'un décodeur pour les signaux à composantes analogues.

Fonction

Décodeur de signaux à composantes analogues

Le BKM-229X est équipé d'un décodeur intégré pour les signaux à composantes analogues.

Utilisation des connecteurs d'entrée

Pour plus d'informations sur l'installation du BKM-229X dans une fente d'entrée optionnelle sur l'unité centrale, voir le mode d'emploi de l'unité centrale.

Configuration des connecteurs d'entrée et signaux pouvant être transmis

La configuration des connecteurs d'entrée ainsi que les signaux pouvant être transmis sont indiqués ci-dessous.

①Connecteur G/Y (BNC)

Connecteur d'entrée pour les signaux à composantes Y (luminance) et V de RVB.

② Connecteur B/P _B (BNC)

Connecteur d'entrée pour PB (différence de couleur bleue) des signaux à composantes et V de RVB.

③ Connecteur R/P _R (BNC)

Connecteur d'entrée pour PR (différence de couleur rouge) des signaux à composantes et R de RVB.

④ Connecteur EXT SYNC (synchronisation externe) (BNC)

Lorsque cet appareil fonctionne sur un signal de synchronisation externe, connectez le signal de référence d'un générateur de synchronisation à ce connecteur.

Pour utiliser le signal de synchronisation externe, voir le mode d'emploi de l'unité centrale.

Spécifications

Caractéristiques générales

Tension +3,3 V, +5 V (fournie par l'unité centrale)

Consommation

Approx. 4,0 W

Conditions d'utilisation

Température

0°C à 35°C (32°F à 95°F)

Température optimale

20°C à 30°C (68°F à 86°F)

Humidité

0% à 90% (sans condensation)

Pression 700 hPa à 1 060 hPa

Conditions de stockage et de transport

Température

-20°C à +60°C (-4°F à +140°F)

Humidité

0% à 90%

Pression 700 hPa à 1 060 hPa

Dimensions extérieures maximum (l/h/p)

100 × 20 × 162 mm

(4×¹³ / 16× 6¹ / 2 pouces)

Poids 250 g (8,8 oz) environ

Connecteurs d'entrée

Connecteurs d'entrée vidéo type BNC (3)

Entrée RVB

0,7 Vcc ± 3 dB (Synchro sur vert, 0,3 Vcc synchro négative)

Entrée composant

0,7 Vcc ± 3 dB

Connecteur d'entrée synchronisée externe

Type BNC (1)

0,3 à 4 Vcc ± bipolarité ternaire ou polarité binaire négative

Pour plus d'informations sur les formats de signaux disponibles, voir le mode d'emploi de l'unité centrale sur laquelle est installé l'adaptateur.

Caractéristiques des signaux

Signal vidéo (Y/R-Y/B-Y)

Quantification

10 bits/échantillon

Accessoires fournis

Mode d'emploi (1)

La conception et les caractéristiques sont susceptibles d'être modifiées sans préavis.

Remarque

Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
