BKM-229X - メディアプレーヤー SONY - 無料のユーザーマニュアル

製品タイプ	アナログコンポーネント映像入力アダプター
ブランド	Sony
モデル	BKM-229X
寸法（幅×高さ×奥行き）	100 × 20 × 162 mm（最大）
重量	約250 g
電源電圧	+3.3V、+5V（本体から供給）
消費電力	約4.0W
ビデオ入力コネクター	3 BNC：G/Y、B/Pb、R/Pr；1 BNC EXT SYNC
入力信号タイプ	RGBまたはコンポーネント（Y、Pb、Pr）
ビデオ量子化	10ビット/サンプル
使用温度	0℃～35℃
使用湿度	0%～90%（結露なきこと）
使用気圧	700hPa～1060hPa
保管温度	-20℃～+60℃
保管湿度	0%～90%
保管気圧	700hPa～1060hPa
付属品	取扱説明書（1部）
主な機能	アナログコンポーネント信号デコーダー；オプションスロットへの取り付け
お手入れと清掃	柔らかい乾いた布で拭いてください
安全	CEマーク適合（クラスA）；環境E1、E2、E3、E4；EN55103-1/2規格
ユーザーによる修理不可のアダプター	修理が必要な場合は、資格のある技術者にご連絡ください

よくある質問 - BKM-229X SONY

BKM-229Xをモニターに取り付ける方法は？

本アダプターは、本体のオプション入力スロットに取り付けます。正確な手順については、お使いのモニターの取扱説明書をご参照ください。

どのような信号を受信できますか？

アナログコンポーネント（Y、Pb、Pr）またはRGB（グリーンシンクまたは外部シンク）のビデオ信号に対応しています。

基板にはどのようなコネクターがありますか？

4つのBNCコネクター：G/Y、B/Pb、R/PrおよびEXT SYNC（外部同期）。

BKM-229Xはデジタルモニターで使用できますか？

いいえ、本アダプターは、BVMシリーズやPVMシリーズなど、オプション入力スロットを備えたSonyプロフェッショナルモニター用に設計されています。

アダプターの消費電力はどのくらいですか？

約4.0W、本体からの+3.3Vおよび+5Vで供給されます。

BKM-229Xの寸法と重量は？

最大寸法：100×20×162mm、重量：約250g。

アダプターのお手入れ方法は？

柔らかい乾いた布で拭いてください。化学薬品や研磨剤は使用しないでください。

使用に必要な環境条件は？

温度0℃～35℃、湿度0%～90%（結露なきこと）、気圧700～1060hPa。

アダプターは欧州規格に準拠していますか？

はい、CEマークを取得しており、環境E1～E4において規格EN55103-1（放射）およびEN55103-2（免疫）に準拠しています。

故障した場合の対処方法は？

接続と取り付けを確認してください。問題が解決しない場合は、認定されたSony技術者にご連絡ください。本アダプターはユーザーによる修理はできません。

使用説明書 BKM-229X SONY

お買い上げいただきありがとうございます。

電気製品は安全のための注意事項を守らないと、火災や人身事故になることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示しています。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

BKM-227W BKM-229X

CE

安全のために

下記の注意を守らないと、けがをしたり周辺の物品に損害を与えることがあります。

アダプター取り付けの際は電源プラグを抜く

フラグをコン セントから抜く

アダプターを本体のスロットに取り付ける際は、本体の電源プラグを抜いてください。通電状態での取り付けは感電の原因になることがあります。

警告表示の意味

取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

行為を指示する記号

スラグをコン セントから抜く

この装置は、情報処理装置等電波障害自主規制協議会 (VCCI) の基準に基づくクラス A 情報技術装置です。この装置を家庭環境で使用すると電波障害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。

目次

BKM-227W NTSC/PAL 入力アダプ

ター 4

機能 4

入出力端子の使いかた ......4

仕様 5

BKM-229X アナログコンポーネント入

力アダプター 6

機能 6

入力端子の使いかた 6

仕様 7

BKM-227W NTSC/PAL 入力ア ダプター

NTSC/PAL 入力アダプター BKM-227W は、ソニーの業務用モニター用ビデオ信号入力アダプターです。

入力オプションスロットに装着すると、本体の入出力端子となり、NTSC/PAL信号のデコーダーとして働きます。

機能

NTSC/PAL 信号用デコーダー

内蔵のデコーダーにより、NTSC/PAL信号をデコードできます。

BVM-L シリーズおよび PVM-L シリーズモニターでは、PAL-M、SECAM 信号についてもデコードすることができます。

入出力端子の使いかた

◆BKM-227W を、入力オプションスロットに装着する方法については、本体の取扱説明書をご覧ください。

入出力端子の構成と入力可能な信号

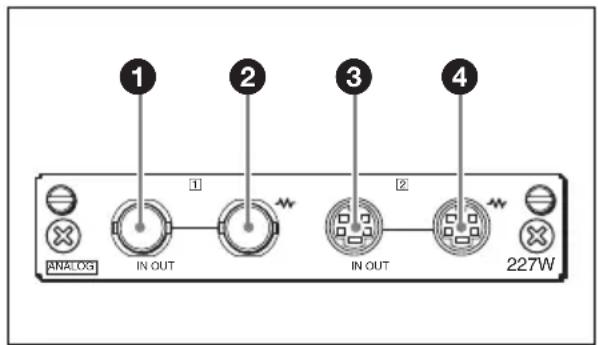

入力端子の構成と入力可能な信号を下図に示します。

①の入力端子に入力された信号がそのまま出力されます。入力されている信号を確認して他のビデオ機器のアナログ入力端子（コンポジット）と接続します。

③Y/C 端子（4 ピンミニ DIN）

Y/C 信号の入力端子です。

④ループスルーアウト端子（4 ピン ミニ DIN）

③の入力端子に入力された信号がそのまま出力されます。入力されている信号を確認して他のビデオ機器のアナログ入力端子（Y/C）と接続します。

仕様

一般

電源 + 3.3V、+ 5V（本体より供給）

消費電力 約 1.8W

動作条件

温度 0°C 35°C

推獎使用溫度

2 0 ^ ° C 3 0 ^ ° C

湿度 0% \~ 90% (結露のないこと)

気圧 700hPa \~ 1060hPa

保存 / 输送条件

温度 -20°C +60°C

湿度 0% \~ 90%

気圧 700hPa \~ 1060hPa

最大外形寸法

100 × 20 × 162mm（幅 / / 奥行き）

質量 約 240g

入力端子

映像入力端子

コンポジット入力

BNC 型 (1)

1Vp-p ± 3dB 負同期

Y/C 入力

4 ピンミニDIN 1

Y: 1Vp-p ± 3dB 負同期

C: 0. 2 8 6 Vp-p ± 3 dB ( N T S C

バースト信号レベル)

0. 3 Vp - p ± 3 dB ( P A L ,

PAL-M バースト信号レベ

ル)

表示可能な信号フォーマットは、本アダプターを装着する本体の取扱説明書でご確認ください。

出力端子

映像出力端子

BNC 型 (1)

ループスルー、75Ω 自動終端 機能付き

4 ピンミニ DIN (1)

ループスルー、75Ω 自動終端 機能付き

信号特性

映像信号

サンプリング周波数

Y/R-Y/B-Y : 13.5MHz

量子化 10ビット/サンプル

付属品

取扱説明書 (1)

高さ

本機の仕様および概観は、改良のため予告なく変更することがありますが、ご了承ください。

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。

BKM-229X アナログコンポーネント入力アダプター

アナログコンポーネント入力アダプター BKM-229X は、ソニーの業務用モニター用ビデオ信号入力アダプターです。

入力オプションスロットに装着すると、本体の入力端子となり、アナログコンポーネント信号のデコーダーとして働きます。

機能

アナログコンポーネント信号用デコーダー

内蔵のデコーダーにより、アナログコンポーネント信号をデコードできます。

入力端子の使いかた

◆BKM-229X を、入力オプションスロットに装着する方法については、本体の取扱説明書をご覧ください。

入力端子の構成と入力可能な信号

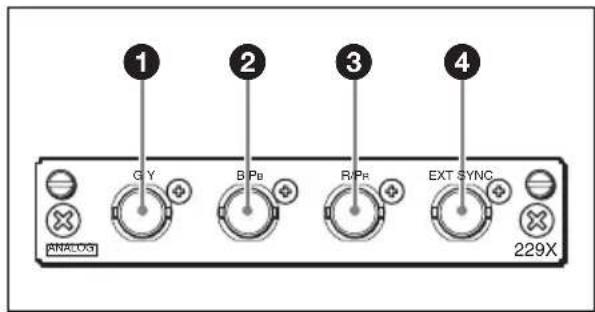

入力端子の構成と入力可能な信号を下図に示します。

①G/Y 端子 (BNC 型)

コンポーネント信号の Y（輝度）信号、RGB 信号の G 信号などの入力端子です。

②B/P\_B 端子 (BNC 型)

コンポーネント信号の P_B （青色差） 信号、RGB 信号の B 信号などの入力端子です。

③R/PR 端子 (BNC 型)

コンポーネント信号の PR（赤色差） 信号、RGB 信号の R 信号などの入力端子です。

外部同期で動作させるときに外部同期信号発生器などからの基準信号を入力します。

外部同期信号を使う場合は本体の取扱説明書をご覧ください。

仕様

一般

電源 + 3.3V、+ 5V（本体より供給）

消費電力 約 4W

動作条件

温度 0°C 35°C

推獎使用溫度

2 0 ^ ° C 3 0 ^ ° C

湿度 0% \~ 90% (結露のないこと)

気圧 700hPa \~ 1060hPa

保存 / 输送条件

温度 -20°C +60°C

湿度 0% \~ 90%

気圧 700hPa \~ 1060hPa

最大外形寸法

100 × 20 × 162mm（幅 / 高さ / 奥行き）

質量 約 250g

入力端子

映像入力端子 BNC 型 (3)

RGB 入力

0. 7 Vp-p amp; ± 3 dB ( Sync On Green 0. 3 Vp-p amp; 負同期 )

コンポーネント入力

0. 7 Vp-p ± 3 dB

外部同期入力端子 BNC 型 (1)

0.3～4 Vp-p正負両極性3値または負極性 2 値

表示可能な信号フォーマットは、本アダプ

ターを装着する本体の取扱説明書でご確認

ください。

信号特性

映像信号 (Y/R-Y/B-Y)

量子化 10 ビット / サンプル

付属品

取扱説明書 (1)

本機の仕様および概観は、改良のため予告なく変更することがありますが、ご了承ください。

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
