BKM-227W NTSC/PAL 입력 어댑터는 Sony 전문가용 모니터를 위한 비디오 신호 입력 어댑터입니다. 주기기의 입력 옵션 슬롯에 설치하며, NTSC/PAL 신호용 주기기 및 디코더를 위한 비디오 입력 및 출력 커넥터가 있습니다.

기능

NTSC/PAL 신호용 디코더

BKM-227W에는 NTSC/PAL 신호용 디코더가 내장되어 있습니다. NTSC/PAL 신호용 디코더 이외에도 PAL-M/SECAM 신호용 디코더가 BVM-L 및 PVM-L 시리즈 모니터에 탑재되어 있습니다.

입력 및 출력 커넥터의 사용

주기기의 입력 옵션 슬롯에 BKM-227W 를 설치하기 위한 자세한 정보는 주 기기 용 취급 설명서를 참조하십시오.

입력/출력 커넥터의 구성 및 입력 가능한 신호

입력/출력 커넥터의 구성 및 입력 가능한 신호는 아래와 같습니다.

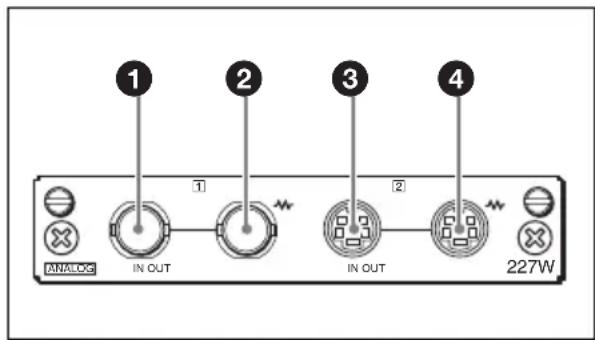

1 IN OUT 2 1 3 IN OUT 2 4 227W

① COMPOSITE 커넥터(BNC)

콤포지트 신호용 입력 커넥터입니다.

② 루프 쓰루 출력 커넥터(BNC)

입력 커넥터 ①로 입력된 신호가 이 커넥터로 출력됩니다. 장비의 아날로그 입력 커넥터(콤포지트)에 연결합니다.

③ Y/C 커넥터(4-pin mini-DIN)

Y/C 신호용 입력 커넥터입니다.

④ 루프 쓰루 출력 커넥터(4-pin mini-DIN)

입력 커넥터 ③로 입력된 신호가 이 커넥터로 출력됩니다. 장비의 아날로그 입력 커넥터(Y/C)에 연결합니다.

사양

일반

전압 +3.3 V,+5V(주기기로부터 공급)

소비 전력 약 1.8W

작동 환경

온도 0°C\~35°C

최적 온도

$$ 2 0 ^ {\circ} \mathrm{C} \sim 3 0 ^ {\circ} \mathrm{C} $$

습도 0%\~90%(비액화)

압력 700hPa\~1060hPa

보관 및 운반 환경

온도 -20^ +60^

습도 0%\~90%

압력 700hPa\~1060hPa

최대 외부 치수(너비/높이/대각선)

$$ 1 0 0 \times 2 0 \times 1 6 2 \mathrm{mm} $$

중량 약 240g

입력 커넥터

비디오 입력 커넥터

콤포지트 입력

BNC 유형(1)

1Vp-p ± 3dB 동기 네거티브

Y/C 입력

4-pin mini DIN (1)

Y:1Vp-p ± 3dB 동기 네거티브

이용 가능한 신호 형식에 대해서는 어댑터가

설치된 주 기기의 취급 설명서를 참조하십시오.

출력 커넥터

비디오 출력 커넥터

BNC 유형(1)

루프 쓰루,75Ω 자동 터미네이션 기능 포함

4-pin mini DIN (1)

루프 쓰루,75Ω 자동 터미네이션 기능 포함

신호 특성

비디오신호

샘플링 주파수

Y/R-Y/B-Y: 13.5MHz

양자화 10 비트/샘플

기본 제공 액세서리

취급 설명서(1)

디자인 및 사양은 예고 없이 변경될 수 있습니다.

주의

사용 전에는 항상 정상적으로 작동하는지 확인하십시오.

SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서 보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 상관없이 배상이나 변상에 대한 일체의 책임을 지지 않습니다.

BKM-229X 아날로그 컴포넌트 입력 어댑터

BKM-229X 아날로그 컴포넌트 입력 어댑터는 Sony 전문가용 모니터를 위한 비디오 신호 입력 어댑터입니다.

주 기기의 입력 옵션 슬롯에 설치하며, 아날로그 컴포넌트 신호용 주 기기 및 디코더를 위한 비디오 입력 커넥터가 있습니다.

기능

아날로그 컴포넌트 신호용 디코더

BKM-229X는 아날로그 컴포넌트 신호용 내장형 디코더와 함께 장착됩니다.

입력 커넥터의 사용

주기기의 입력 옵션 슬롯에 BKM-229X를 설치하기 위한 자세한 정보는 주기기용 취급 설명서를 참조하십시오.

입력 커넥터의 구성 및 입력 가능한 신호 입력 커넥터의 구성 및 입력 가능한 신호 는 아래와 같습니다.

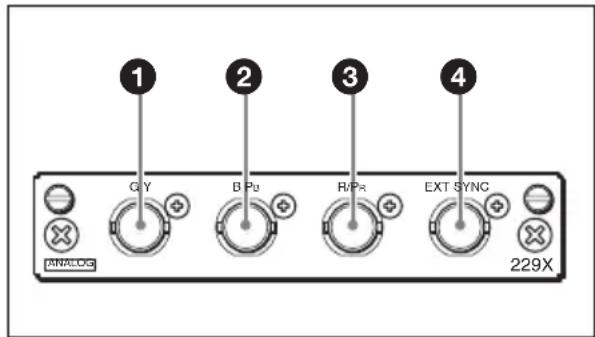

1 2 3 4 G Y B Pu R/Pa EXT SYNC 229X

① G/Y 커넥터(BNC)

컴포넌트 Y(휘도) 및 RGB 신호의 G 에 대한 입력 키넥터입니다.

② B/PB 커넥터(BNC)

컴포넌트 신호의 P_B (칭색 편차) 및 RGB 신호의 B용 입력 커넥터입니다.

③ R/PR 커넥터(BNC)

컴포넌트 신호의 PR(적색 편차) 및 RGB 신호의 R용 입력 커넥터입니다.

④ EXT SYNC(외부 동기) 커넥터 (BNC)

기기로 외부 동기 신호를 처리할 때 동기 발생기의 기준 신호를 이 커넥터 에 연결합니다.

외부동기 신호를 이용하려면 주 기기의 취급 설명서를 참조하십시오.

사양

일반

전압 +3.3 V,+5V(주기기로부터 공급)

소비 전력 약 4.0W

작동 환경

온도 0°C\~35°C

최적 온도

$$ 2 0 ^ {\circ} \mathrm{C} \sim 3 0 ^ {\circ} \mathrm{C} $$

습도 0%\~90%(비액화)

압력 700hPa\~1060hPa

보관 및 운반 환경

온도 -20^ +60^

습도 0%\~90%

압력 700hPa\~1060hPa

최대 외부 치수(너비/높이/대각선)

$$ 1 0 0 \times 2 0 \times 1 6 2 \mathrm{mm} $$

중량 약 250g

입력 커넥터

비디오 입력 커넥터 BNC 유형(3)

RGB 입력

$$ 0. 7 \mathrm{Vp} - \mathrm{p} \pm 3 \mathrm{dB} (\text {Sync On Green}, $$

$$ 0. 3 \mathrm{Vp-p} \text {동기 네거티브}) $$

컴포넌트 입력

$$ 0. 7 \mathrm{Vp-p} \pm 3 \mathrm{dB} $$

외부 동기 입력 커넥터

BNC 유형(1)

$$ 0. 3 \sim 4 \mathrm{Vp-p} \pm \text {양극성 } 3 \text {진 또는} $$

네거티브 극성 2진

이용 가능한 신호 형식에 대해서는 어댑터가

설치된 주 기기의 취급 설명서를 참조하십시오

Q.

신호 특성

비디오신호(Y/R-Y/B-Y)

양자화 10비트/샘플

기본 제공 액세서리

취급 설명서(1)

디자인 및 사양은 예고 없이 변경될 수 있습니다.

주의

사용 전에는 항상 정상적으로 작동하는지 확인하십시오.
