Informations de sécurité importantes 16

I. Spécifications 19

A. Données électriques et données relatives au fluide frigorigène....19
B. Dimensions/Branchements....20

II. Consignes d'installation et de démarrage 21

A. Contrôles avant l'installation....21
B. Dépose des panneaux....21
C. Emplacement....21
D. Configuration 22
E. Installation d'une unité supérieure....23
F. Raccordement électrique....24
G. Branchements d'arrivée et de vidange d'eau 25
H. Liste de contrôle finale....26
I. Mise en marche....27

III. Consignes de nettoyage et d'entretien....27

A. Consignes de nettoyage et de désinfection....27
B. Entretien 29
C. Préparation de la machine à glace en vue d'un entreposage longue durée ....29

IV. GARANTIE 30

Le présent manuel doit être lu attentivement avant le montage et l'utilisation de l'appareil. Lire attentivement les conseils et les avertissements qui se trouvent dans ce manuel, car ils fournissent des informations essentielles pour une utilisation en toute sécurité et un entretien adéquat de l'appareil. Conserver ce manuel pour toute référence ultérieure.

Informations de sécurité importantes

Tout au long de ce manuel, des avis attirent l'attention sur des situations qui pourraient entraîner des blessures graves voire mortelles ou des dégâts à l'appareil ou à ce qui l'entoure.

⚠ AVERTISSEMENT Signale une situation dangereuse qui peut entraîner des blessures graves voire mortelles.

AVIS Signale une situation qui pourrait entraîner des dégâts à l'appareil ou à ce qui l'entoure.

IMPORTANT Signale des informations importantes sur l'installation, l'utilisation et l'entretien de l'appareil.

ATTENTION Signale une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures mineures ou modérées.

▲ AVERTISSEMENT

L'appareil ne doit être utilisé qu'aux fins auxquelles il est expressément destiné. Toute autre utilisation doit être considérée comme inappropriée et donc dangereuse. Le fabricant décline toute responsabilité pour les blessures ou dégâts provoqués par une utilisation inappropriée, incorrecte et abusive. Un non-respect des consignes d'installation, d'utilisation et d'entretien de l'appareil indiquées dans le présent manuel peut affecter la sécurité, les performances, la durée de vie des composants et la couverture de la garantie, et peut entraîner un dégât des eaux coûteux.

Afin de réduire le risque de décès, de choc électrique, de blessures graves ou d'incendie, suivre les précautions de base y compris ce qui suit :

• Seuls les techniciens d'entretien qualifiés doivent installer et entretenir l'appareil.
• L'appareil doit être installé conformément aux codes et réglementations nationaux et locaux applicables.
• Le raccordement électrique doit être réalisé avec des fils électriques et doit respecter les exigences des codes de l'électricité nationaux et locaux. Un non-respect de ces codes peut entraîner la mort, un choc électrique, des blessures graves, un incendie ou des dégâts matériels.
• La machine à glace requiert une alimentation électrique indépendante d'une capacité adaptée. Voir les spécifications dans le présent manuel. Un non-respect de l'utilisation d'une alimentation indépendante d'une capacité adaptée peut entraîner l'enclenchement du disjoncteur, un fusible grillé, un endommagement du câblage existant ou une défaillance de composant. Cela peut générer de la chaleur ou un incendie.
• LA MACHINE A GLACE DOIT ETRE MISE A LA TERRE. Une mise à la terre incorrecte de la machine à glace peut entraîner des blessures graves voire mortelles.
• Afin de réduire le risque de choc électrique, ne pas toucher le commutateur de commande avec les mains humides.
• Mettre le commutateur de commande sur « OFF » et couper l'alimentation électrique avant l'entretien. Verrouiller/désactiver pour empêcher de remettre par erreur la machine sous tension.
• N'apporter aucune modification à l'appareil. Les modifications peuvent entraîner un choc électrique, des blessures graves, un incendie ou des dégâts matériels.
• L'appareil n'a pas été conçu pour être utilisé par des personnes (enfants compris) aux capacités physiques, sensorielles ou mentales réduites, ni par des personnes dont l'expérience et les connaissances sont limitées, sauf si elles sont sous la surveillance d'une personne responsable de leur sécurité ou que celle-ci leur a donné des consignes relatives à l'utilisation de l'appareil.
• Les enfants doivent être correctement surveillés autour de l'appareil.
• Ne pas grimper ni se tenir debout sur l'appareil, ni s'y suspendre, ni laisser des enfants ou des animaux le faire. Cela pourrait entraîner des blessures graves ou endommager l'appareil.
• Ne pas utiliser un vaporisateur contenant du gaz combustible et ne pas placer des produits volatils ou inflammables près de l'appareil. Ils pourraient prendre feu.
• Maintenir propre la zone autour de l'appareil. De la poussière, de la saleté ou des insectes pourraient être la cause de dommages physiques à des personnes ou d'endommagement de l'appareil.

AVIS

• Respecter scrupuleusement les consignes relatives à l'alimentation en eau, le raccordement de vidange et l'entretien afin de réduire le risque d'un dégât des eaux coûteux.
• Dans les endroits où un dégât des eaux est une inquiétude, installer la machine dans une zone confinée équipée d'une évacuation de sol.
• Installer la machine à glace dans un endroit où il ne gèle pas. La température ambiante normale de service doit être comprise entre 7 °C et 38 °C.
• Ne pas laisser la machine à glace sous tension durant de longues périodes de non-utilisation, de longues absences ou en cas de gel. Pour préparer correctement la machine à glace à ces situations, respecter les consignes de la section « III. C. Préparation de la machine à glace en vue d'un entreposage longue durée. »
• Ne pas placer d'objets sur le dessus de l'appareil.
• L'unité de distribution/le bac de stockage de glace est destiné(e) uniquement à la glace. N'entreposer que de la glace dans l'unité de distribution/le bac de stockage.

I. Spécifications

A. Données électriques et données relatives au fluide frigorigène

La plaque signalétique fournit des données électriques et des données relatives au fluide frigorigène. La plaque signalétique est située sur le panneau gauche. Pour les marques de certification, voir la plaque signalétique.

Nous nous réservons le droit de modifier sans préavis les spécifications et la conception.

1. KM-590DJE-R452

Modèle KM-590DJE-R452
Type Refroidi par air, glaçons croissants
Alimentation	1 phase 220 - 240 V 50 Hz
Capacité d'alimentation électrique 3,64 kVA (15,8 A)
Consommation électrique 2 080 W (temp.	amb. : 32 °C, temp. eau : 21 °C)
Production de glace par 24 h 630 kg (temp.	amb. : 10 °C, temp. eau : 10 °C)
Dimensions 1 219 mm (l) x 695 mm (P) x	695 mm (H)
Fluide frigorigène	R452A1,90 kg (GWP : 2140, CO2: 4,066 t)
Agent d'expansion de mousse isolante Cyclopentane
Poids	Net : 136 kg (Brut : 154 kg)
Température ambiante 7 - 38 °C
Température de l'arrivée d'eau 7 - 32 °C
Pression de l'arrivée d'eau 0,07 - 0,8 MPa (0,7 - 8 bar)
Plage de tension 198 - 254 V

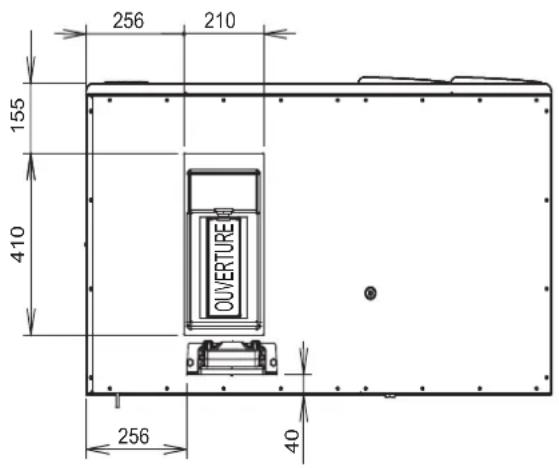

• KM-590DJE-R452 : Pour assurer une bonne circulation d'air et faciliter les opérations de maintenance et/ou d'entretien, prévoir 15 cm de dégagement à l'arrière, sur les côtés et sur le dessus de la machine.
• L'ouverture du bac de stockage de glace doit avoir les mêmes dimensions que l'ouverture située dans le fond comme illustré.

Bas

256 210 155 410 256 40 OUVERTURE

II. Consignes d'installation et de démarrage

▲ AVERTISSEMENT

1. La machine à glace doit être installée conformément aux réglementations nationales et locales applicables.

2. RISQUE DE SUFFOCATION : Vérifier que tous les composants, fixations et vis à oreilles sont bien en place après l'installation. Vérifier qu'aucune de ces pièces n'est tombée dans le bac de stockage.

A. Contrôles avant l'installation

- Inspecter visuellement l'extérieur du conteneur de transport et indiquer immédiatement tout dommage au transporteur. A l'ouverture du conteneur, tout dommage caché doit être immédiatement indiqué au transporteur.

- Enlever le carton de transport, le ruban adhésif et le matériel d'emballage. S'il reste des matériaux d'emballage dans la machine à glace, elle ne fonctionnera pas correctement. AVERTISSEMENT ! Conserver le matériau d'emballage (sacs en plastique et polystyrène expansé) hors de portée des enfants.

- Déposer les panneaux pour éviter tout dommage lors de l'installation de la machine à glace. Voir « II. B. Dépose des panneaux. »

- Retirer le paquet contenant les accessoires.

- Enlever le film protecteur en plastique des panneaux. Si la machine à glace a été exposée au soleil ou à la chaleur, la laisser refroidir avant d'enlever le film.

- S'assurer que les conduites de liquide de refroidissement n'entrent pas en contact avec d'autres conduites ou surfaces.

- Vérifier que le compresseur est ajusté sur tous les socles de montage.

- Se reporter à la plaque signalétique située sur le panneau latéral et vérifier que la tension fournie correspond à celle indiquée sur la plaque signalétique.

- Cette machine à glace peut être installée sur un bac de stockage d'une largeur d'au moins 48". Pour les options, contacter son revendeur Hoshizaki le plus proche.

B. Dépose des panneaux

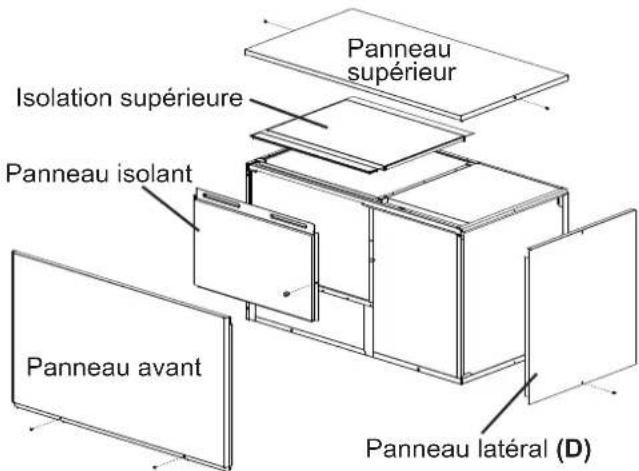

Voir fig. 1

- Panneau avant : Retirer les deux vis. Soulever et tirer vers soi.

- Panneau supérieur : Retirer les deux vis, puis soulever le panneau.

- Panneau latéral (D) : Retirer la vis. Faire légèrement coulisser vers l'avant et soulever.

- Panneau d'isolation : Retirer la vis à oreilles. Soulever légèrement et tirer vers soi.

- Isolation supérieure : Soulever.

Panneau supérieur Isolation supérieure Panneau isolant Panneau avant Panneau latéral (D)

Fig. 1

C. Emplacement

ATTENTION

1. Cette machine à glace n'est pas conçue pour être utilisée à l'extérieur. La température ambiante normale de service doit être comprise entre 7 °C et 38 °C. La température de l'eau normale de service doit être comprise entre 7 °C et 32 °C.

Le fonctionnement de la machine à glace, en dehors de ces plages de températures, pendant des durées prolongées, risque d'affecter les performances de la machine à glace.

1. Cette machine à glace ne fonctionnera pas aux températures au-dessous de zéro. Pour prévenir tout dommage à la conduite d'arrivée d'eau, vidanger la machine à glace si la température de l'air est inférieure à 0 °C. Pour plus d'informations, voir « III. C. Préparation de la machine à glace en vue d'un entreposage longue durée. »

Pour un fonctionnement optimal :

• La machine à glace ne doit pas être placée à proximité de fours, de grills ou de toute autre source de chaleur importante.
• La machine doit avoir une assise solide et horizontale.
• Pour assurer une bonne circulation d'air et faciliter les opérations de maintenance et/ou d'entretien, prévoir 15 cm de dégagement à l'arrière, sur les côtés et sur le dessus de la machine.

D. Configuration

ATTENTION

L'ensemble de commande du bac doit être monté correctement avant d'actionner la machine à glace. Un montage incorrect de l'ensemble peut entraîner un refoulement de la glace et un endommagement de l'unité.

1) Respecter la procédure de configuration du bac de stockage.
2) Placer le bac de stockage sur l'emplacement choisi pour son installation.
3) Placer la machine à glace sur le dessus du bac de stockage.
4) Fixer la machine à glace sur le bac de stockage au moyen des deux supports de fixation et des boulons fournis. Voir fig. 2.

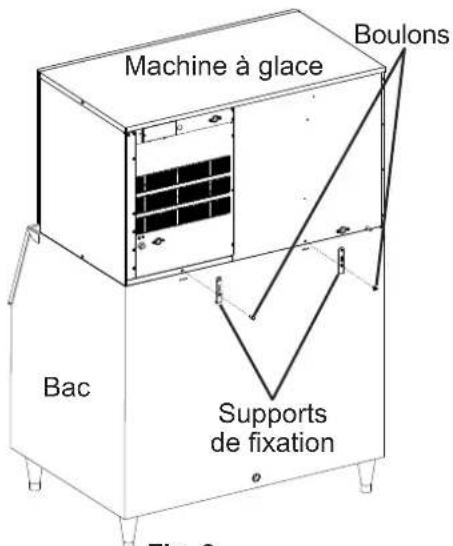

Machine à glace Boulons Bac Supports de fixation Fig. 9

Fig. 2

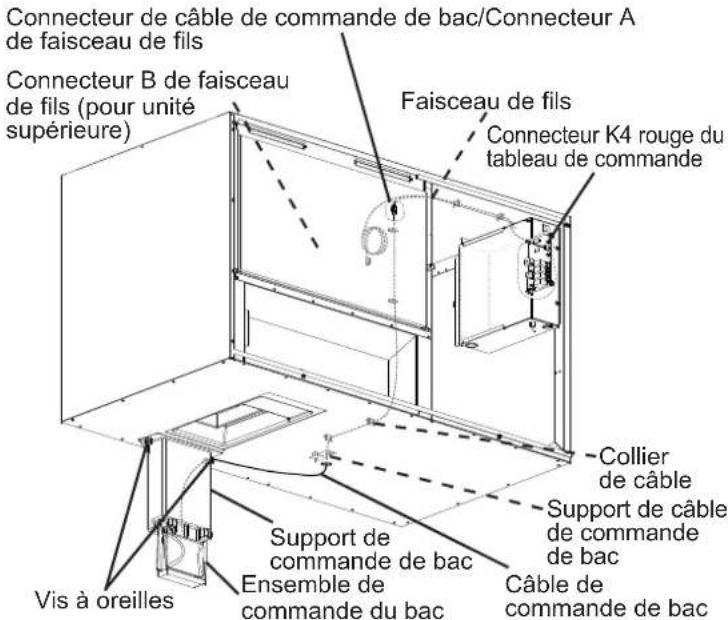

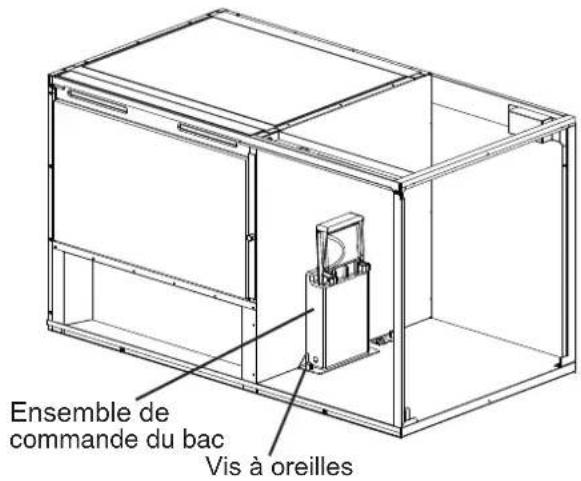

5) Monter l'ensemble de commande du bac comme suit : a. Retirer le déflecteur du bac de stockage. b. Retirer la vis à oreilles et l'ensemble de commande de bac depuis l'intérieur de la machine à glace. Voir fig. 3.

Ensemble de commande du bac Vis à oreilles

Fig. 3

c. Utiliser la vis à oreilles retirée à l'étape précédente et celle fournie dans le sachet d'accessoires pour fixer l'ensemble de commande de bac dans le fond de la machine à glace. Voir fig. 4.

d. Déposer le support de câble de commande de bac depuis l'intérieur de la machine à glace, puis faire passer le câble de commande de bac par le trou du support de commande de bac et par le trou situé dans le fond de la machine à glace. Faire passer le câble par le passe-fil du support de câble de commande de bac, puis fixer le support. Tendre le plus possible le câble à l'intérieur du bac de stockage. Faire passer le câble dans les colliers de câble.

e. Raccorder le connecteur de câble de commande de bac au connecteur de faisceau de fils A sortant du boîtier de commande.

Remarque :

1. Le faisceau de fils présente un connecteur à brancher sur le câble de commande de bac et un autre connecteur à utiliser si une unité supérieure est installée.
2. Le faisceau de fils est connecté au connecteur K4 rouge du tableau de commande.

f. Vérifier que le câble de commande du bac et le faisceau de fils sont bien fixés dans les colliers de câble et n'interfèrent pas avec des composants.

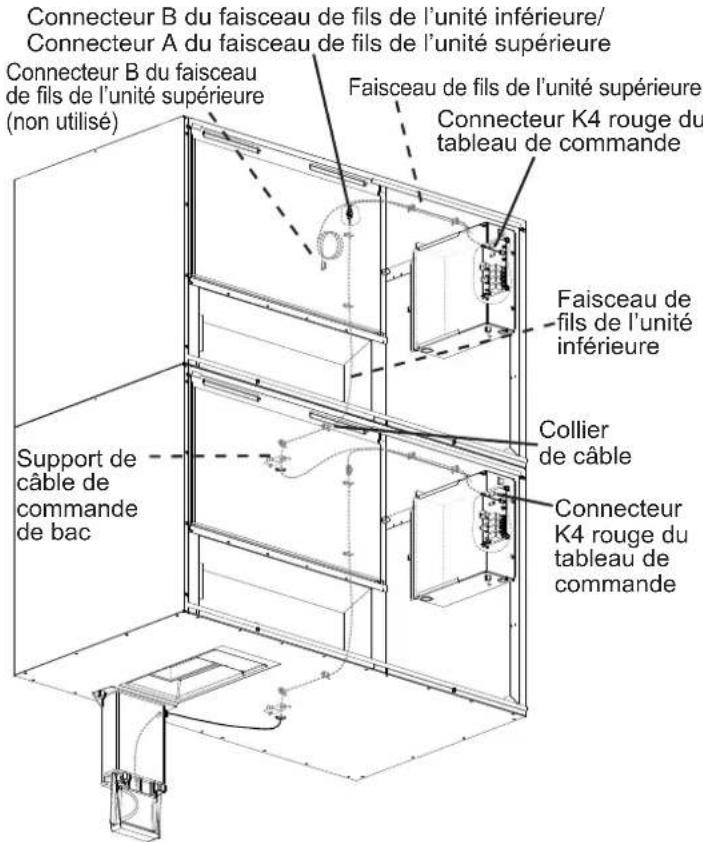

Vue d'ensemble des branchements

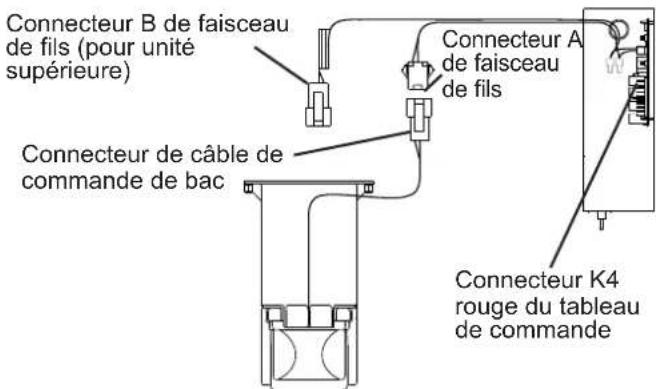

Connecteur de câble de commande de bac/Connecteur A de faisceau de fils Connecteur B de faisceau de fils (pour unité supérieure) Faisceau de fils Connecteur K4 rouge du tableau de commande Collier de câble Support de câble de commande de bac Câble de commande de bac Vis à oreilles Support de commande de bac Ensemble de commande du bac

Détail des branchements

Connecteur B de faisceau de fils (pour unité supérieure) Connecteur A de faisceau de fils Connecteur de câble de commande de bac Connecteur K4 rouge du tableau de commande

Fig. 4

6) Ajuster le niveau de la machine à glace et du bac de stockage dans les axes gauche/droite et avant/arrière. Régler les pieds du bac de stockage pour mettre la machine à glace de niveau.

7) Remettre les panneaux et le déflecteur du bac de stockage dans leurs positions appropriées sauf si l'on installe une unité supérieure. Si une unité supérieure est installée, voir la section « II. E. Installation d'une unité supérieure. »

E. Installation d'une unité supérieure

1) Voir « II. D. Configuration » pour l'installation de l'unité inférieure.

2) Déposer le panneau supérieur et l'isolation du dessus de l'unité inférieure. Le panneau supérieur et l'isolation supérieure de l'unité inférieure ne sont pas requis lors de l'installation d'une unité supérieure.

3) Déballer l'unité supérieure et enlever le carton de transport, le ruban adhésif et le matériel d'emballage.

4) Déposer les panneaux de l'unité supérieure.

5) Empiler l'unité supérieure sur le dessus de l'unité inférieure.

6) Fixer l'unité supérieure à l'unité inférieure au moyen des deux supports de fixation et des boulons fournis. Voir Fig. 5.

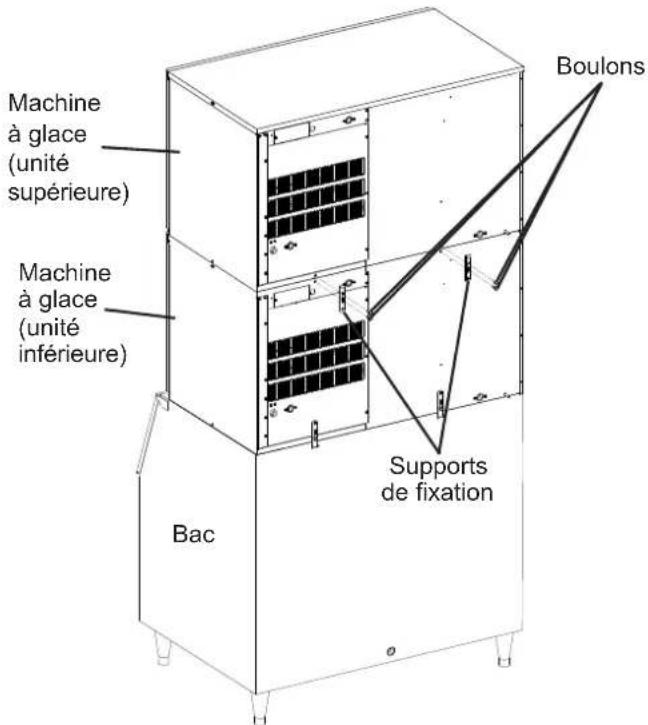

Machine à glace (unité supérieure) Machine à glace (unité inférieure) Bac Supports de fixation Boulons

Fig. 5

7) Déposer le support de câble de commande de bac depuis l'intérieur de l'unité supérieure. Voir fig. 6. Laisser l'ensemble de commande de bac de l'unité supérieure dans sa position d'origine. Il ne sera pas utilisé.

8) Faire passer le connecteur B du faisceau de fils de l'unité inférieure par le trou situé dans le fond de l'unité supérieure. Faire passer le câble par le passe-fil du support de câble de commande de bac, puis par les colliers de câble.

9) Raccorder le connecteur B du faisceau de fils de l'unité inférieure au connecteur A du faisceau de fils de l'unité supérieure.

Remarque : Le faisceau de fils est raccordé au connecteur K4 rouge du tableau de commande.

10) Vérifier que les faisceaux de fils sont bien fixés dans les colliers de câble et n'interfèrent pas avec des composants.

11) Fixer le support de câble de commande de bac.

12) Remettre les panneaux et le déflecteur du bac de stockage dans leurs positions initiales.

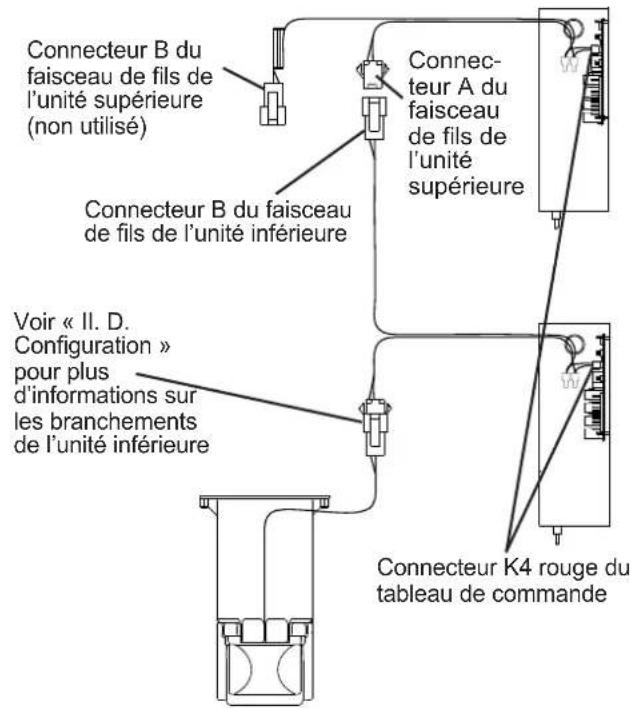

Vue d'ensemble des branchements de l'unité supérieure

Connecteur B du faisceau de fils de l'unité inférieure/ Connecteur A du faisceau de fils de l'unité supérieure Connecteur B du faisceau de fils de l'unité supérieure (non utilisé) Faisceau de fils de l'unité supérieure Connecteur K4 rouge du tableau de commande Faisceau de fils de l'unité inférieure Collier de câble Connecteur K4 rouge du tableau de commande Support de câble de commande de bac

Détails des branchements de l'unité supérieure

Fig. 6

F. Raccordement électrique

AVERTISSEMENT

Pour tous les modèles

1. Un raccordement électrique par fils électriques est recommandé. Le raccordement électrique doit respecter les exigences des codes de l'électricité nationaux et locaux. Un non-respect de ces codes peut entraîner la mort, un choc électrique, des blessures graves, un incendie ou des dégâts matériels.
2. Cette unité requiert une alimentation électrique indépendante d'une capacité adaptée. Voir la plaque signalétique pour les spécifications électriques. Un non-respect de l'utilisation d'un disjoncteur ou d'un fusible adapté peut entraîner l'enclenchement du disjoncteur, des fusibles grillés ou un endommagement du câblage existant. Cela peut générer de la chaleur ou un incendie.

3. CETTE UNITE DOIT ETRE MISE A LA TERRE. Une mise à la terre incorrecte de la machine à glace peut entraîner des blessures graves voire mortelles.

4. En général, l'installation nécessite une autorisation pour travaux électriques et les services d'un électricien qualifié.

5. La variation de tension admissible maximale ne doit pas dépasser ± 10 % de la valeur nominale figurant sur la plaque signalétique.

6. La borne neutre sur le bornier (fil bleu clair) doit être raccordée au conducteur neutre de la source d'alimentation. Voir fig. 7. ATTENTION ! Un mauvais câblage peut endommager gravement la machine à glace.

7. L'orifice pour le raccordement électrique a un diamètre de 7/8" (22,2 mm) et peut accueillir un conduit d'une taille de 1/2".

8. Si un cordon d'alimentation est utilisé pour alimenter électriquement la machine à glace à la place d'un raccordement (conduit) par fils électriques, un protecteur de cordon (presse-étoupe) d'une taille adaptée au cordon d'alimentation doit être monté au niveau de l'orifice de diamètre de 7/8" (22,2 mm) pour le raccordement à l'alimentation électrique. AVERTISSEMENT ! Le cordon d'alimentation et ses conducteurs doivent être d'une taille et d'une puissance adaptées à la consommation électrique de cette machine à glace. Voir la plaque signalétique pour les spécifications électriques.

Pour le Royaume-Uni et la République d'Irlande uniquement

Pour les installations de câblage in situ d'avant la directive CEI 60446, les couleurs des fils électriques dans la boîte de jonction de la machine à glace peuvent ne pas correspondre aux couleurs du câblage in situ. Le cas échéant, procéder comme suit :

La borne de la machine à glace présentant le fil vert et jaune doit être raccordée au fil entrant vert ou vert et jaune branché sur la borne marquée de la lettre « E », du symbole 12 ou de la couleur verte ou verte et jaune. La borne de la machine à glace présentant le fil bleu clair doit être raccordée au fil noir entrant branché sur la borne marquée de la lettre « N » ou de la couleur noire. La borne de la machine à glace présentant le fil brun doit être raccordée au fil rouge entrant branché sur la borne marquée de la lettre « L » ou de la couleur rouge.

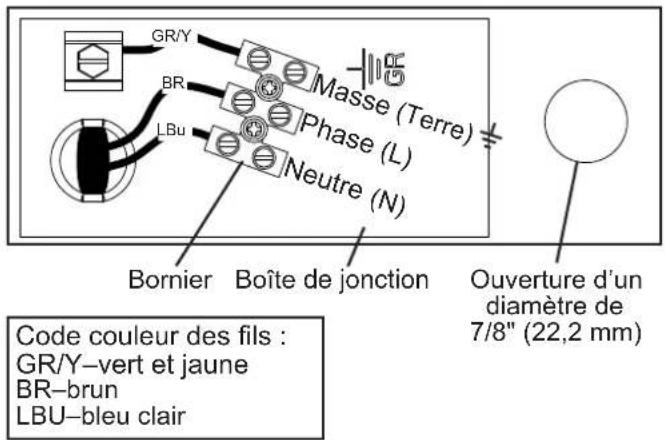

GR/Y Masse (Terre) BR Phase (L) Neutre (N) LBu Bornier Boîte de jonction Ouverture d'un diamètre de 7/8" (22,2 mm) Code couleur des fils : GR/Y-vert et jaune BR-brun LBU-bleu clair

Fig. 7

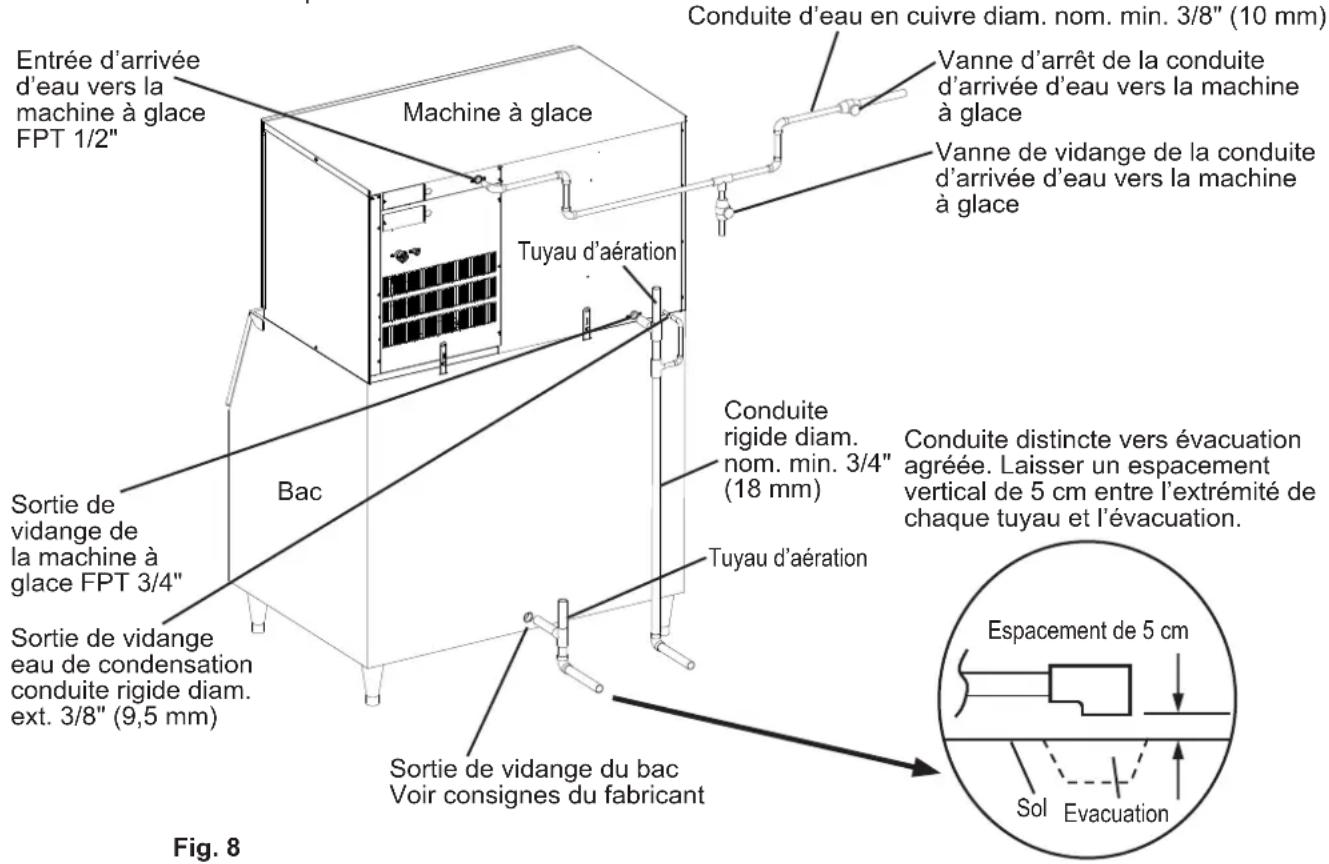

G. Branchements d'arrivée et de vidange d'eau Voir fig. 8.

▲ AVERTISSEMENT

1. Les branchements d'arrivée et de vidange d'eau doivent être réalisés conformément aux réglementations nationales et locales applicables.
2. L'alimentation en eau de la machine à glace doit fournir de l'eau potable.
3. La température de l'eau normale de service doit être comprise entre 7 °C et 32 °C. Faire fonctionner la machine à glace pendant des périodes prolongées alors que la température est en dehors des limites de cette plage peut affecter les performances de la machine.
4. La pression de l'arrivée d'eau doit être de 0,07 MPa (0,7 bar) au minimum et de 0,78 MPa (7,8 bar) au maximum. Si la pression dépasse 0,78 MPa (7,8 bars), il convient d'utiliser un réducteur de pression. NE PAS réduire le débit du robinet d'alimentation.
5. Pour éviter d'endommager l'équipement, ne pas utiliser la machine à glace lorsque l'alimentation en eau est fermée, ou si la pression est inférieure à 0,07 MPa (0,7 bar). Ne pas faire fonctionner la machine à glace tant que la pression d'eau appropriée n'est pas atteinte.

6. Cette machine à glace ne fonctionnera pas aux températures au-dessous de zéro. Pour prévenir tout dommage à la conduite d'arrivée d'eau, vidanger la machine à glace si la température de l'air est inférieure à 0 °C. Pour plus d'informations, voir « III. C. Préparation de la machine à glace en vue d'un entreposage longue durée. »

7. Des filtres externes ou des adoucisseurs peuvent être nécessaires en fonction de la qualité de l'eau. Pour des recommandations, contacter l'agence Hoshizaki locale.

8. La/les conduite(s) de vidange de l'eau de condensation et de la machine à glace doit/doivent être distincte(s) de la conduite de vidange du bac de stockage et de celle du condenseur à refroidissement par eau (le cas échéant). Lorsque des unités sont empilées, chaque unité doit être équipée de conduites de vidanges séparées.
9. Les conduites de vidange doivent avoir une chute de 2 cm par mètre de parcours horizontal pour obtenir un bon débit. Un raccord en T à évent est également nécessaire pour un débit correct.
10. Les tuyaux de vidange ne doivent pas être reliés directement à l'égout. L'extrémité des tuyaux de vidange doit être espacée d'au moins 5 cm à la verticale par rapport à la vidange de l'eau de condensation et de la machine à glace, au bac de stockage, au condenseur à refroidissement par eau (le cas échéant) et à l'évacuation de sol.

1. Machine à glace

• L'entrée d'arrivée d'eau vers la machine à glace présente un filetage de tuyau femelle (FPT) de 1/2". Une conduite d'eau en cuivre d'un diamètre nominal minimal de 3/8" (10 mm) est recommandée pour l'alimentation en eau de la machine à glace.
• Une vanne d'arrêt de la conduite d'arrivée d'eau vers la machine à glace et une vanne de vidange doivent être montées. Un clapet à bille est recommandé pour la vanne d'arrêt. Si un autre type de vanne est utilisé, elle ne doit pas présenter un orifice inférieur au diamètre intérieur de la conduite d'alimentation en eau, étant donné que cela entraînerait un débit d'eau réduit qui pourrait entraîner de faibles performances de récupération des glaçons et/ou un blocage par congélation.

- Dans certaines régions, il est possible qu'il faille obtenir une autorisation pour effectuer les travaux de plomberie et avoir recours aux services d'un plombier autorisé.

Entrée d'arrivée d'eau vers la machine à glace FPT 1/2" Machine à glace Tuyau d'aération Sortie de vidange de la machine à glace FPT 3/4" Sortie de vidange eau de condensation conduite rigide diam. ext. 3/8" (9,5 mm) Bac Conduite rigide diam. nom. min. 3/4" (18 mm) Tuyau d'aération Sortie de vidange du bac Voir consignes du fabricant Conduite d'eau en cuivre diam. nom. min. 3/8" (10 mm) Vanne d'arrêt de la conduite d'arrivée d'eau vers la machine à glace Vanne de vidange de la conduite d'arrivée d'eau vers la machine à glace Conduite distincte vers évacuation agréée. Laisser un espacement vertical de 5 cm entre l'extrémité de chaque tuyau et l'évacuation. Espacement de 5 cm Sol Evacuation Fig. 8

KM-590DJE-R452

- La sortie de vidange de la machine à glace présente un filetage de tuyau femelle (FPT) de 3/4". Une conduite rigide d'un diamètre nominal minimal de 3/4" (18 mm) est recommandée pour la conduite de vidange de la machine à glace. La sortie de vidange de l'eau de condensation est une conduite rigide d'un diamètre extérieur de 3/8" (9,5 mm). La conduite de vidange de l'eau de condensation peut être raccordée à la conduite de vidange de la machine à glace ou elles peuvent être séparées.

H. Liste de contrôle finale

▲ AVERTISSEMENT

RISQUE DE SUFFOCATION : Vérifier que tous les composants, fixations et vis à oreilles sont bien en place après l'installation. Vérifier qu'aucune de ces pièces n'est tombée dans le bac de stockage.

1) La machine à glace est-elle de niveau ?
2) La machine à glace se trouve-t-elle dans un endroit où la température ambiante est comprise entre 7 °C et 38 °C et la température de l'eau est comprise entre 7 °C et 32 °C toute l'année ?
3) Le dégagement sur les côtés, à l'arrière et sur le dessus de la machine à glace est-il d'au moins 15 cm pour une circulation appropriée de l'air et une facilité d'entretien et de réparation ?
4) Les rubans adhésifs, cartons et emballages ayant servi au transport ont-ils été retirés de la machine ? Les guides glaçons sont-ils dans leurs positions correctes ? Voir fig. 9. Les séparateurs présents entre les bords de l'évaporateur sont-ils correctement fixés à leurs brides de fixation ?
5) Tous les composants, fixations et vis à oreilles sont-ils bien en place ?
6) Les branchements électriques et les raccordements d'arrivée d'eau ont-ils tous été effectués ? Les branchements électriques et les raccordements d'arrivée d'eau respectent-ils tous les codes et réglementations nationaux et locaux ?
7) La tension de la source d'alimentation a-t-elle été vérifiée et comparée à celle indiquée sur la plaque signalétique ? La machine a-t-elle été reliée à une prise de terre correcte ? Sur les modèles à refroidissement par air à distance, l'unité de condenseur à distance est-elle reliée à une prise de terre correcte ?
8) Des vannes d'arrêt de la conduite d'arrivée d'eau vers la machine à glace et des vannes de vidange sont-elles montées ? La pression de l'arrivée d'eau a-t-elle été contrôlée pour garantir un minimum de 0,07 MPa (0,7 bar) et un maximum de 0,78 MPa (7,8 bar) ?
Remarque : La machine à glace risque d'arrêter de fonctionner lorsque l'alimentation en eau est fermée, ou si la pression est inférieure à 0,07 MPa (0,7 bar). Une fois la pression d'eau correcte atteinte, la machine à glace recommence à fonctionner automatiquement.
9) Les boulons de retenue du compresseur sont-ils bien serrés ? Les canalisations de fluide frigorigène ont-elles été vérifiées pour s'assurer qu'elles ne frottent ou ne touchent pas d'autres canalisations ou surfaces ? La(les) pale(s) de ventilateur (le cas échéant) ont-elles été vérifiées pour s'assurer qu'elles tournent librement ?
10) Sur les modèles refroidis par air à distance, la canalisation de fluide frigorigène est-elle bien serrée et sans fuites ni nœuds ?

11) L'utilisateur final a-t-il reçu le mode d'emploi, lui a-t-on expliqué comment fonctionne la machine à glace et lui a-t-on indiqué l'importance de l'entretien périodique recommandé ? Après la mise en marche, ce mode d'emploi doit également être donné à l'utilisateur final.
12) A-t-on donné à l'utilisateur final le nom et le numéro de téléphone d'un agent d'entretien agréé ?
13) La carte de garantie a-t-elle été remplie et envoyée à l'usine pour enregistrer la garantie ?

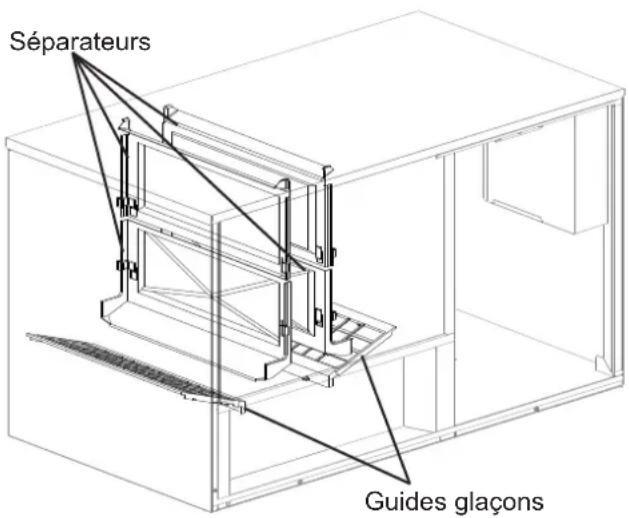

Séparateurs Guides glaçons

Fig. 9

I. Mise en marche

▲ AVERTISSEMENT

1. Toutes les pièces sont réglées en usine. Des réglages incorrects peuvent affecter la sécurité, les performances, la durée de vie des composants et la couverture de la garantie.
2. Après avoir arrêté la machine à glace, attendre au moins 3 minutes avant de la remettre en marche pour éviter d'endommager le compresseur.
3. Pour éviter d'endommager la pompe à eau, ne pas laisser le commutateur de commande en position « WASH » (nettoyage) pendant des périodes prolongées lorsque le réservoir d'eau est vide.
4. Sur les modèles à refroidissement par air à distance, la machine à glace doit être alimentée électriquement pendant au moins 4 heures avant d'être mise en marche afin d'éviter un endommagement du compresseur.
5. A la mise en marche, vérifier que tous les branchements internes et externes ne fuient pas.

1) Ouvrir la/les vanne(s) d'arrêt de la conduite d'arrivée d'eau.
2) Déposer le panneau avant.
3) Mettre le commutateur de commande du boîtier de commande sur « ICE » (glace).
4) Remettre le panneau avant dans sa position initiale.
5) Mettre la machine à glace sous tension, et la faire fonctionner pendant 10 minutes.
6) Mettre la machine à glace hors tension, puis déposer le panneau avant.
7) Déposer le panneau isolant. Déposer le bouchon de vidange situé sur la partie avant inférieure de la goulotte de glace. Voir fig. 10. Laisser le réservoir d'eau se vider.
8) Reposer le bouchon de vidange, le panneau isolant et le panneau avant dans leurs positions initiales. Veiller à ne pas fausser le filetage du bouchon de vidange.
9) Nettoyer le revêtement du bac de stockage à l'aide d'un produit nettoyant neutre. Rincer soigneusement après le nettoyage.
10) Mettre la machine à glace sous tension pour lancer le processus automatique de fabrication de glace.
11) Pour confirmer le fonctionnement du bac de stockage, appuyer sur la palette de l'actionneur de commande de bac pendant les 5 premières minutes du cycle de congélation. La machine à glace doit s'arrêter en 15 secondes environ.

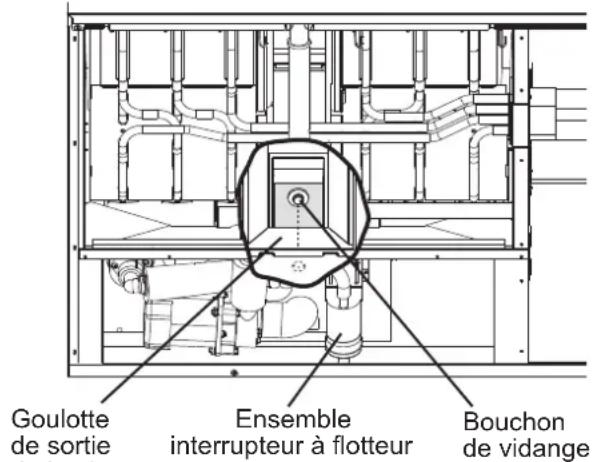

Goulotte de sortie Ensemble interrupteur à flotteur Bouchon de vidange

Fig. 10

III. Consignes de nettoyage et d'entretien

Cette machine à glace doit être nettoyée et entretenue conformément à la documentation et aux étiquettes fournies avec la machine à glace. Consulter le revendeur le plus proche pour les opérations de nettoyage et d'entretien. Pour obtenir le nom et numéro de téléphone du revendeur le plus proche, contacter le bureau Hoshizaki le plus proche.

▲ AVERTISSEMENT

1. Sauf dans les cas indiqués ci-dessous, seuls les techniciens d'entretien qualifiés doivent essayer de réparer cette machine à glace.
2. RISQUE DE SUFFOCATION : S'assurer que tous les composants, toutes les fixations et toutes les vis à oreilles sont bien en place après tout nettoyage ou entretien de l'unité. Vérifier qu'aucune de ces pièces n'est tombée dans le bac de stockage.
3. Cet appareil ne doit pas être nettoyé à l'aide d'un jet d'eau.
4. Afin d'éviter tout dommage, ne pas nettoyer les pièces en plastique avec de l'eau à plus de 40 °C ou dans un lave-vaisselle.
5. Le bac de stockage est destiné uniquement à la glace. N'entreposer que de la glace dans ce bac.

A. Consignes de nettoyage et de désinfection

Opérations réalisées par un technicien d'entretien qualifié

Hoshizaki recommande de nettoyer et de désinfecter cette unité au moins une fois par an. Toutefois, dans des conditions différentes de dureté ou autres de l'eau, un nettoyage et une désinfection plus fréquents pourraient s'avérer nécessaires.

▲AVERTISSEMENT

1. Pour éviter toute blessure et toute détérioration de la machine à glace, ne pas utiliser de produits nettoyants du type ammoniac.
2. Suivre attentivement les consignes indiquées sur les bouteilles des solutions de nettoyage et de désinfection.
3. Toujours porter des gants et des lunettes de protection pour éviter que la peau ou les yeux ne soi(en) t en contact avec les solutions de nettoyage et de désinfection.
4. Pour éviter d'endommager le joint de la pompe à eau, ne pas utiliser la machine à glace avec le commutateur de commande en position « WASH » (nettoyage) lorsque le réservoir d'eau est vide.

IMPORTANT

1. La vanne de nettoyage est ouverte pendant le nettoyage et la désinfection afin de permettre à la solution de circuler à l'intérieur de l'évaporateur. Elle doit être fermée pendant toute l'opération de fabrication de glace. Le compresseur ne fonctionne pas si cette vanne n'est pas complètement fermée.

2. Pour fermer la vanne de nettoyage, sa poignée doit être à angle droit par rapport au corps de la vanne. Pour ouvrir la vanne de nettoyage, sa poignée doit être parallèle au corps de la vanne.

FERMEE

Fabrication de glace

OUVERTE

Nettoyage et désinfection (permet à la solution de circuler à l'intérieur de l'évaporateur)

1. Procédure de nettoyage

1) Diluer 800 ml de produit « Scale Away » Hoshizaki dans 19 L d'eau chaude ou préparer l'autre désinfectant Hoshizaki recommandé comme indiqué.
2) Retirer toute la glace de l'évaporateur et du bac de stockage.

Remarque : Pour retirer les glaçons de l'évaporateur, mettre la machine à glace hors tension, puis sous tension après 3 minutes. Le cycle de récupération des glaçons commence et les glaçons sont évacués de l'évaporateur.

3) Coupez l'alimentation.
4) Déposer le panneau avant, puis déposer le panneau isolant en retirant d'abord la vis à oreilles, en soulevant légèrement le panneau et en le tirant vers soi.
5) Déposer le bouchon de vidange situé sur la partie avant inférieure de la goulotte de glace. Voir fig. 10. Laisser le réservoir d'eau se vider.
6) Remettre correctement en place le bouchon de vidange. Veiller à ne pas fausser son filetage.
7) Si la qualité de l'eau est mauvaise, nettoyer l'ensemble interrupteur à flotteur comme décrit ci-dessous. Dans le cas contraire, passer à l'étape 8.

a. Détacher le tuyau d'aération et le tuyau de rinçage du dessus de l'interrupteur à flotteur, puis déposer l'ensemble interrupteur à flotteur. Déposer les pieds en caoutchouc du dessous de l'ensemble.
b. Déposer la tige de verrouillage du dessous du boîtier de l'interrupteur à flotteur, puis déposer le flotteur. Veiller à ne pas trop plier la tige de verrouillage lors de sa dépose.
c. Essuyer le boîtier de l'ensemble interrupteur à flotteur, l'axe, le flotteur et la tige de verrouillage avec de la solution de nettoyage. Nettoyer l'intérieur des pieds en caoutchouc et du flexible avec de la solution de nettoyage. Rincer soigneusement ces pièces avec de l'eau propre.
d. Remonter l'ensemble interrupteur à flotteur et remettre l'ensemble et les pieds en caoutchouc dans leurs positions initiales. Raccorder de nouveau le tuyau d'aération et le tuyau de rinçage.

8) Verser la solution de nettoyage dans le réservoir d'eau.
9) Mettre le commutateur de commande du boîtier de commande sur « WASH ».
10) Remettre le panneau isolant et le panneau avant dans leurs positions initiales.
11) Mettre la machine à glace sous tension pour lancer le processus de nettoyage.
12) Mettre la machine à glace hors tension après 30 minutes.
13) Déposer le panneau avant et le panneau isolant.
14) Déposer le bouchon de vidange. Laisser le réservoir d'eau se vider. Remettre le bouchon de vidange et le panneau isolant dans leurs positions initiales.
15) Mettre le commutateur de commande sur « ICE ».
16) Remettre correctement en place le panneau avant.
17) Mettre la machine à glace sous tension pour remplir le réservoir d'eau.
18) Mettre la machine à glace hors tension après 3 minutes.
19) Déposer le panneau avant.
20) Mettre le commutateur de commande sur « WASH ».
21) Remettre correctement en place le panneau avant.
22) Mettre la machine à glace sous tension pour rincer la solution de nettoyage.
23) Mettre la machine à glace hors tension après 5 minutes.
24) Déposer le panneau avant et le panneau isolant.
25) Déposer le bouchon de vidange. Laisser le réservoir d'eau se vider. Remettre le bouchon de vidange et le panneau isolant dans leurs positions initiales.

Remarque : Ne pas reposer le panneau isolant lors de la « 2. Procédure de désinfection ».

26) Répéter trois fois les étapes 15 à 25 pour rincer soigneusement.

Remarque : Si la machine à glace n'est pas désinfectée, passer à l'étape 9 de la section « 2. Procédure de désinfection ».

2. Procédure de désinfection - Après la procédure de nettoyage

1) Diluer 74 ml ou 5 càs de solution contenant 5,25 % d'hypochlorite de sodium (eau de javel) dans 19 L d'eau chaude.
2) Verser la solution de désinfection dans le réservoir d'eau.
3) Remettre le panneau isolant et le panneau avant dans leurs positions initiales.

Remarque : Veiller à mettre le commutateur de commande en position « WASH » (nettoyage).

4) Mettre la machine à glace sous tension pour lancer le processus de désinfection.
5) Mettre la machine à glace hors tension après 15 minutes.
6) Déposer le panneau avant et le panneau isolant.
7) Déposer le bouchon de vidange. Laisser le réservoir d'eau se vider. Remettre le bouchon de vidange et le panneau isolant dans leurs positions initiales.
8) Répéter deux fois les étapes 15 à 25 de la « 1. Procédure de nettoyage » pour rincer soigneusement.
9) Mettre le commutateur de commande sur « ICE ».

10) Remettre correctement en place le panneau avant.
11) Nettoyer le revêtement du bac de stockage à l'aide d'un produit nettoyant neutre. Rincer soigneusement après le nettoyage.
12) Mettre la machine à glace sous tension pour lancer le processus automatique de fabrication de glace.

B. Entretien

Le programme d'entretien ci-dessous doit être respecté. Un entretien plus fréquent peut être nécessaire en fonction de la qualité de l'eau, de l'environnement de la machine à glace et des réglementations locales en matière de désinfection.

▲ AVERTISSEMENT

1. Sauf dans les cas indiqués ci-dessous, seuls les techniciens d'entretien qualifiés doivent essayer de réparer cette machine à glace.

2. Mettre l'interrupteur d'alimentation sur « OFF » (arrêt) et débrancher l'alimentation électrique avant toute réparation.

3. Extérieur en acier inoxydable - Réalisé par un technicien d'entretien qualifié ou le propriétaire/responsable Pour éviter que la machine ne rouille, en essuyer l'extérieur de temps en temps avec un chiffon doux et propre. Pour éliminer les traces d'huile ou les salissures, utiliser un chiffon imbibé d'un produit nettoyant neutre.

4. Bac de stockage et pelle - Réalisé par un technicien d'entretien qualifié ou le propriétaire/responsable Nettoyer la pelle et le revêtement du bac de stockage à l'aide d'un produit nettoyant neutre. Rincer soigneusement après le nettoyage.
5. Filtres à air - Réalisé par un technicien d'entretien qualifié ou le propriétaire/responsable Des filtres à air en plastique permettent de filtrer les impuretés et la poussière de l'air et empêchent l'obturation du condenseur. Les performances de la machine à glace seront affectées en cas de colmatage des filtres. Vérifier les filtres deux fois par mois minimum. En cas de colmatage, laver les filtres en utilisant une solution d'eau chaude et de produit nettoyant neutre.
6. Condenseur - Réalisé par un technicien d'entretien qualifié Le condenseur doit être contrôlé et nettoyé une fois par an. Les instructions réservées au technicien d'entretien sont indiquées dans le manuel d'installation fournie avec cette machine à glace.
   C. Préparation de la machine à glace en vue d'un entreposage longue durée Réalisée par un technicien d'entretien qualifié

ATTENTION

1. En cas d'entreposage de la machine à glace pour une longue durée ou à des températures au-dessous de zéro, suivre les consignes ci-dessous pour éviter un endommagement.
2. Pour éviter d'endommager le joint de la pompe à eau, ne pas utiliser la machine à glace avec le commutateur de commande en position « WASH » (nettoyage) lorsque le réservoir d'eau est vide.

Lorsque la machine à glace n'est pas utilisée pendant deux ou trois jours dans des conditions normales, il suffit de déplacer le commutateur de commande sur la position « OFF » (arrêt). En cas d'entreposage de la machine à glace pour une longue durée ou à des températures au-dessous de zéro, suivre les consignes ci-dessous.

1. Enlever l'eau de la conduite d'arrivée d'eau de la machine à glace :

1) Mettre la machine à glace hors tension, puis déposer le panneau avant.
2) Mettre le commutateur de commande du boîtier de commande sur « OFF » (arrêt).
3) Fermer la vanne d'arrêt de la conduite d'arrivée d'eau vers la machine à glace, puis ouvrir le robinet de vidange de la conduite d'arrivée d'eau.
4) Laisser la conduite se vidanger par gravité.
5) Raccorder une source d'alimentation en air comprimé ou dioxyde de carbone au robinet de vidange de la conduite d'arrivée d'eau vers la machine à glace.
6) Mettre le commutateur de commande sur « ICE ».
7) Remettre correctement en place le panneau avant, puis mettre la machine à glace sous tension.
8) Souffler dans la conduite d'arrivée d'eau vers la machine à glace à l'aide d'une source d'alimentation en air comprimé ou dioxyde de carbone.
9) Fermer le robinet de vidange de la conduite d'alimentation en eau vers la machine à glace.

1. Vidanger le réservoir d'eau :

1) Mettre la machine à glace hors tension, puis déposer le panneau avant. Mettre le commutateur de commande sur « OFF ».
2) Déposer le panneau isolant. Déposer le bouchon de vidange situé sur la partie avant inférieure de la goulotte de glace. Voir fig. 10. Laisser le réservoir d'eau se vider.
3) Remettre le bouchon de vidange et le panneau isolant dans leurs positions initiales. Veiller à ne pas fausser le filetage du bouchon de vidange.
4) Retirer toute la glace du bac de stockage. Nettoyer le bac de stockage à l'aide d'un produit nettoyant neutre. Rincer soigneusement après le nettoyage.
5) Remettre correctement en place le panneau avant.

IV.GARANTIE

Hoshizaki garantit au propriétaire/à l'utilisateur d'origine que tous les produits portant la marque Hoshizaki seront exempts de tout défaut et/ou vice de fabrication au cours de la « période de garantie ». La garantie est valable deux ans à compter de la date d'installation.

La responsabilité de Hoshizaki aux termes de la garantie est limitée et exclut les interventions d'entretien de routine, de nettoyage, de maintenance essentielle et/ou les réparations découlant d'une utilisation abusive et d'installations non conformes aux directives de Hoshizaki.

Les réparations effectuées au titre de la garantie doivent être effectuées par un revendeur ou un réparateur agréé Hoshizaki utilisant des composants Hoshizaki d'origine.

Pour tout renseignement sur la garantie et les agents de service agréés, prendre contact avec le distributeur/fournisseur ou le centre de services Hoshizaki le plus proche.

V. MISE AU REBUT

Respecter les réglementations locales relatives à la mise au rebut de cet appareil et de son gaz frigorigène. Avant de mettre l'appareil au rebut, enlever la porte pour éviter qu'un enfant ne reste emprisonné.

Mise au rebut correcte de ce produit :

Ce symbole indique que ce produit ne doit pas être mis au rebut avec d'autres déchets ménagers dans l'UE. Pour empêcher que le dépôt non contrôlé de déchets ne nuise à l'environnement ou à la santé, recycler ce produit de manière responsable de sorte que les ressources matérielles soient

réutilisées. Pour se débarrasser de l'appareil usagé, s'adresser aux services de collecte de déchets ou contacter le détaillant où le produit a été acheté. Ils peuvent prendre en charge ce produit et le recycler de manière respectueuse pour l'environnement.

AVERTISSEMENT

La mousse d'isolation utilisée dans la carrosserie de l'unité contient du gaz inflammable (cyclopentane).

Prendre cela en compte lors de la mise au rebut de l'appareil afin de le recycler correctement.

WICHTIG
