FM-480AKE-HCN-SB - Machine à glaçons Hoshizaki - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Machine à glaçons Hoshizaki FM-480AKE-HCN-SB, production de glaçons en forme de cube, capacité de production de 480 kg/24h.
Dimensions	Dimensions compactes adaptées pour les espaces professionnels, poids de 140 kg.
Consommation énergétique	Classe énergétique A, consommation d'eau optimisée, faible consommation électrique.
Utilisation	Idéale pour les restaurants, bars et hôtels, facile à utiliser avec un panneau de contrôle intuitif.
Maintenance	Entretien régulier recommandé, nettoyage des filtres et des évaporateurs pour une performance optimale.
Réparation	Service après-vente disponible, pièces de rechange accessibles pour faciliter les réparations.
Sécurité	Conforme aux normes de sécurité alimentaire, protection contre les surcharges électriques.
Informations générales	Garantie de 2 ans, support technique disponible, documentation fournie à l'achat.

FOIRE AUX QUESTIONS - FM-480AKE-HCN-SB Hoshizaki

Pourquoi ma machine à glaçons Hoshizaki FM-480AKE-HCN-SB ne produit-elle pas de glaçons ?

Vérifiez que la machine est correctement branchée et que l'alimentation électrique est active. Assurez-vous également que le réservoir d'eau est plein et que les filtres ne sont pas obstrués.

Comment nettoyer ma machine à glaçons Hoshizaki FM-480AKE-HCN-SB ?

Débranchez la machine, videz le réservoir et nettoyez les surfaces internes avec un nettoyant doux. Utilisez de l'eau chaude et un chiffon non abrasif. Rincez soigneusement avant de remettre en marche.

Que faire si mes glaçons ont un goût ou une odeur désagréable ?

Cela peut être dû à une contamination de l'eau ou à un manque de nettoyage. Assurez-vous d'utiliser de l'eau propre et filtrez-la si nécessaire. Effectuez également un nettoyage régulier de la machine.

Comment régler la taille des glaçons produits par ma machine à glaçons Hoshizaki FM-480AKE-HCN-SB ?

Référez-vous au manuel d'utilisation pour accéder aux réglages de taille des glaçons. Cela se fait généralement via un panneau de contrôle sur la machine.

Ma machine à glaçons fait-elle trop de bruit, que dois-je faire ?

Vérifiez si la machine est sur une surface stable et plane. Assurez-vous qu'aucun objet ne bloque les ventilateurs. Si le bruit persiste, contactez le service après-vente pour une inspection.

Comment puis-je augmenter la production de glaçons ?

Assurez-vous que la machine est bien ventilée et qu'elle fonctionne dans un environnement frais. Vérifiez également que le réservoir d'eau est toujours plein et que les filtres sont propres.

Pourquoi la machine s'arrête-t-elle brusquement pendant le fonctionnement ?

Cela peut être dû à une surchauffe, à un manque d'eau ou à un problème électrique. Laissez la machine refroidir, vérifiez le niveau d'eau et inspectez les connexions électriques.

Où puis-je trouver des pièces de rechange pour ma machine à glaçons Hoshizaki ?

Vous pouvez contacter le service client de Hoshizaki ou visiter leur site web pour commander des pièces de rechange. Assurez-vous d'avoir le modèle exact de votre machine pour faciliter l'achat.

Quelle est la durée de vie typique d'une machine à glaçons Hoshizaki FM-480AKE-HCN-SB ?

Avec un entretien régulier, la durée de vie d'une machine à glaçons Hoshizaki peut varier entre 5 à 10 ans, selon l'utilisation et les conditions d'exploitation.

MODE D'EMPLOI FM-480AKE-HCN-SB Hoshizaki

(instructions traduites)

Tout au long de ce manuel, des avis attrent votre attention sur des situations qui pouraient entraîner la mort, des blessures graves ou des dégats à l'appareil.

▲AVERTISSEMENT	Signale une situation dangereuse qui, si elle n'est pas évitée, peut entrainer des blessures graves voire mortelles.
▲ATTENTION	Signale une situation dangereuse qui, si elle n'est pas évitée, peut entrainer des blessures mineures ou modérées.
AVIS	Signale une situation dangereuse qui, si elle n'est pas évitée, peut entrainer des dégât s à l'appareil.
▲HYGIENE	Signale des précautions importantes à prendre en matière d'hygiène et de sécurité alimentaire.
IMPORTANT	Signale des informations importantes sur l'utilisation de l'appareil et son entretien.

La machine à glace emploie du fluide frigorigène exempt de HFC (propane) et une isolation en mousse exemple de HFC, non nocifs pour la couche d'zone, ainsi que des matériaux durables qui ont très peu d'impact sur le rechauffement mondial.

▲AVERTISSEMENT

L'unité de refroidissement de cette machine à glace contenant des fluides frigorigènes inflammbables, son installation, sa manipulation, son entretien et sa mise au rebut ne doit être réalisés que par des techniciens agrêés.

Le fluide frigorigène de cette machine à glace est inflatable et est enfermé dans le système de réfrigération. Bien que le fluide frigorigène ne présenteaucun risque de fuite dans des conditions d'utilisation normales, manipulez la machine à glace avec la plus grande précaution afin d'éviter d'endommager le système.

En cas de fuite de fluide frigorigène résultat d'un dommage accidentel au système de réfrigération: * Interdire touteétincelle ou corps incandescent dans le voisinage. * N'utiliseraucin interrupteur ni prise électrique dans le voisinage. * Ne pas utiliser de flamme nue. * Ventiler immédiatement la piece en ouvrant les portes et/ou fenêtres. * Appeler un technicien de réparation.

IMPORTANT

Ce livre est un élément essentiel qui fait partie intégrante du produit et il doit être conservé soignement par l'utilisateur.

Veuillez tire attentivement les conseils et avertissements qu'il contient car ils ont pour but de fournir à l'utilisateur des informations essentielles pour la bonne utilisation et l'entretien correct du produit. En outre, il fournit à l'utilisateur des INDICATIONS sur les utilisations et les emplacements corrects de la machine à glace.

Veuillez conserver précieusement ce livre pour toute référence ultérieure.

▲AVERTISSEMENT

Cette machine à glace a été conçue pour des applications commerciales ; elle ne peut être utilisée qu'aux fins auxquelles elle est expressement destinée, et fournie avec un bac de stockage adapté tel que spécifique par Hoshizaki.Toute autre utilisation doit être considérée comme inappropriée et donc dangereuse.Le fabricant décline toute responsabilité pour les dégats provoqués par une utilisation inappropriée, incorrecte et abusive.

L'installation, et le transfert le cas échéant, doivent être effectuels par un personnel qualifié, conformément aux réglementations en vigueur et aux consignes du fabricant.

Veillez à ce que les ouvertures de ventilation de l'enceinte de l'appareil et de la structure intégrée ne soient pas obstruées.

Pour accélérer le processus de décongélation, ne pas utiliser d'équipements mécaniques ni des méthodes autres que celles recommendées par le fabricant.

L'utilisation de tout apparéil électrique implique le respect de certaines règles fondamentales.En particulier:* En cas de forte humidité, les risques de court-circuit et d'électrocution augmentent. En cas de doute, débrancher la machine à glace.* Ne pas endommager le cordon d'alimentation et ne pas tirer sur le cordon d'alimentation pour débrancher la machine à glace.* Si le cordon d'alimentation est endommagé, il doit être remplace par un cordon de rechange disponible auprès des centres de pieces détachées et d'entretien Hoshizaki.* Ne pas toucher les pieces électriques ou les commutateurs avec les mains humides.* Cette machine n'est pas prévue pour une utilisation par des personnes (y compris enfants) aux capacités physiques, sensorielles ou mentalles réduites, ou manquant d'expérience ou de connaissances. Elle peut cependant être utilisée par des enfants d'au moins 8 ans et des personnes aux capacités physiques, sensorielles ou mentalles réduites, ou manquant d'expérience ou de connaissances, si une personne responsable de leur sécurité les surveille ou leur a indiqué les consignes d'utilisation de la machine.* Les enfants ne doivent pas jourer avec la machine.* Le nettoyage et l'entretien régulier ne doivent pas être effectuels par des enfants sans surveillance.* Ne pas tenter de modifier la machine à glace. Cet apparéil ne peut être démontré ou réparé que par du personnel qualifié.

I. CONSIGNES D'INSTALLATION

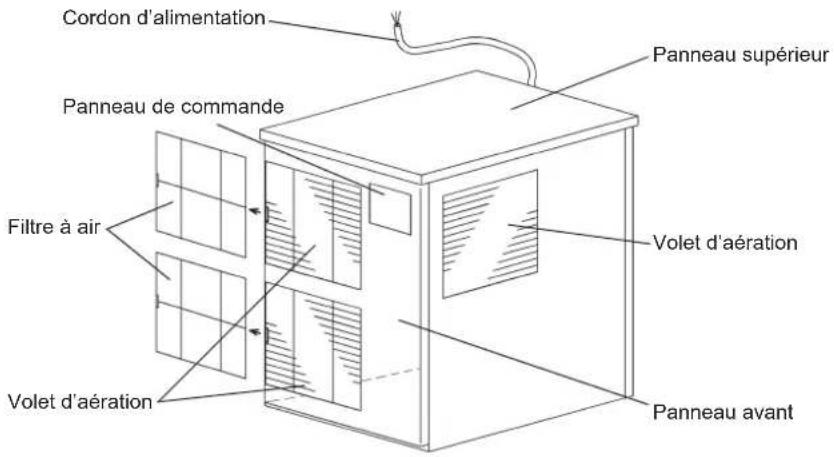

1. CONSTRUCTION

2. EMPLACEMENT

▲AVERTISSEMENT

Cette machine à glace n'est pas conçue pour être utilisée à l'extérieur.

La machine à glace ne doit pas être placée à proximé de jours, de grills ou de toute autre source de chaleur importante.

Cet apparéil n'est pas conçu pour être installé dans une zone où un jet d'eau peut être utilisé.

▲ATTENTION

La machine à glace doit avoir une assise solide et horizontale.

AVIS

Ne rien poser sur le dessus de la machine ni devant le volet d'aération.

IMPORTANT

La température ambiente normale de service doit être comprise entre 5 °C et 40 °C. Le raccordement à l'eau est uniquement pour de l'eau froide. Le fonctionnement de la machine en dehors de ces plages de températures, pendant des durées prolongées, risque d'afector la capacité de production de glaçons.

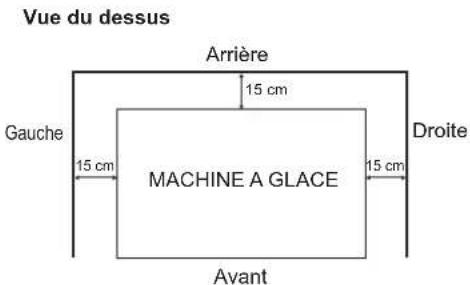

Pour assurer une bonne circulation d'air et facilitier les opérations de maintenance ou d'entretien, prévoir le dégagement indiqué ci-dessous.

Dans certains environnementes tres humides, de la condensation peut se former a l'intérieur de la machine et couler sur le sol. Ne pas installer I'appareil sur un sol que I'eau pourait endommager.

Eviter toute exposition prolongée de l'appareil à la lumière directe du soleil.

3. BRANCHEMENTS ELECTRIQUES

AVENTISSEMENT

CET APPAREIL DOIT ETRE MIS A LA TERRE

Ct t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t

Avant toute opération de maintenance, réparation ou nettoyage, débrancher l'alimentation électrique.

• En général, l'installation nécessite une autorisation pour travaux électriques et les services d'un électricien qualifié.

Pour le Royaume-Uni et la République d'Irlande uniquement

• Les fils du cordon d'alimentation électrique représentent le codage couleur suivant :

Vert et jaune = Terre

Bleu = Neutre

La couleur des conducteurs du cordon d'alimentation de cet appeareil peut ne pas correspondre au marquage couleur des bornes de votre fiche ; dans ce cas, proceder comme suit :

Le fil vert et jaune doit être relié à la borne de la fiche repérée par la lecture E ou par le symbole 1一 ou la couleur verte ou verte et jaune. Le conducteur bleu doit être raccordé à la borne portant la lecture N ou de couleur noire. Le conducteur marron doit être raccordé à la borne portant la lecture L ou de couleur rouge.

• Si la fiche livrée avec la machine ne convient pas aux prises du local d'installation, l'enlever (la couper s'il s'agit d'une fiche moulée) et en monter une autre.

Une fiche non recablable enlevée doit être jetée. Elle ne peut enaucun cas être réutilisée.L'insertion de ce type de fiche dans une autre prise presente des risques graves de décharges électriques.

• La fiche non recâblable ne doit jamais être utilisée sans un protège-fusible.

Le numero de referencia du protège-fusible amovible est imprimé sur la fiche. Utiliser cette referencia pour toute commande de piece.

Il est possible de se procurer des protège-fusibles de remplacement auprès des centres de pieces détachées et d'entretien Hoshizaki.

La capacité nominale des fusibles doit etre de 10 A (FM-150, 300) / 13 A (FM-480);ilsdoiventetreagreeselon la norme BS 1362.

4. BRANCHEMENTS D'ARRIVEE ET DE VIDANGE D'EAU

AVERTISSEMENT

Raccorder à l'arrivée d'eau potable froide uniquement.

• Les raccordements à l'alimentation en eau du réseau doivent être réalisés conformément aux exigences nationales en vigueur des règlementations sur l'alimentation en eau ou les raccords.
• L'eau utilisée pour la fabrication de la glace doit être potable. À où la qualité de l'eau peut entraîner la formation de calcaire, l'installation d'un filtré externe ou d'un adoucisseur est recommendée. Contactez le professionnel du traitement de l'eau ou l'agent de service Hoshizaki local.
• Dans certaines régions, il est possible qu'il faille obtenir une autorisation pour effectuer les travaux de plomberie et avoir recours aux services d'un plombier autorisé.

II. CONSIGNES D'UTILISATION

ATTENTION

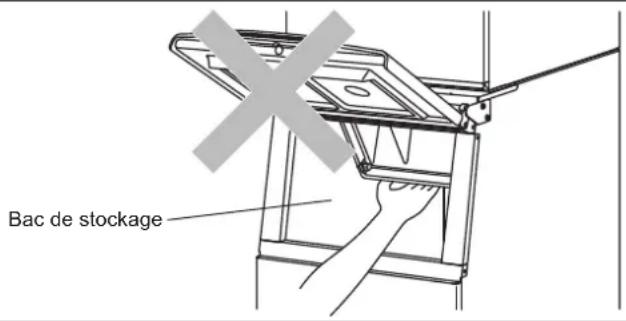

Ne pas marcher dans le bac de stockage ni mettre ses mains dans le compartment de la machine situé à l'intérieur. Les enfants pourraient s'y retrouver coincés, ou le mecanisme de fabrication de glace se mettre en marche accidentellement, entrainant des risques de blessures.

AVIS

Toutes les pièces sont régliées en usine. Tout mauvais réglage risque de provoquer une panne.

Après avoir arrêté l'appareil, attendre au moins 3 minutes avant de le remetre sous tension pour éviter d'endommager le compresseur.

HYGIENE

Cetme machine a glace est conque pour produire de la glace alimentaire. Pour la maintainir dans un parfait etat dhygène :

• Se laver les mains avant d'extraire la glace. Utiliser la pelle en plastique (accessoire) prévue à cet effet.
• Le bac de stockage est destiné uniquement à la glace. Ne conserve rien d'autre dans ce bac, et ne pas y utiliser d'autres équipements électriques.
• Avant d'utiliser la machine, nettoyer le bac de stockage (voir « III. 1. NETTOYAGE »).
• Veiller à la propriété de la pelle. La nettoyer en utilisant un produit nettoyant neutre et la rincer soigneusement.
• Une fois la glace retiree, fermer la porte pour eviter que des saletes, de la poussiere ou des insectes ne s'introduisent dans le bac de stockage.

1. MISE EN MARCHE

L'installateur met généralement la machine à glace en service pourmettre en route la production automatique de glace. Afin de garantirun fonctionnement en continu, s'assurer que:

• Le robinet d'arrivée d'eau est ouvert et
• La machine à glace est branchée sur l'alimentation électrique.

Pour démarrer le processus de fabrication de la glace, contrôle la position du bouton de marche/arrêt du panneau de commande :

Position « OFF » (Arrêt) - Mettre le bouton en position « ON » (Marche). Position « ON » (Marche) - Appuyer sur le bouton ICE (Glace).

2.ARRET

Appuyez sur le bouton Stop du panneau de commande. Les modes « ARRET » et « VIDANGE » s'allument à l'écran. Puis, seul le mode « VIDANGE » s'eteint.

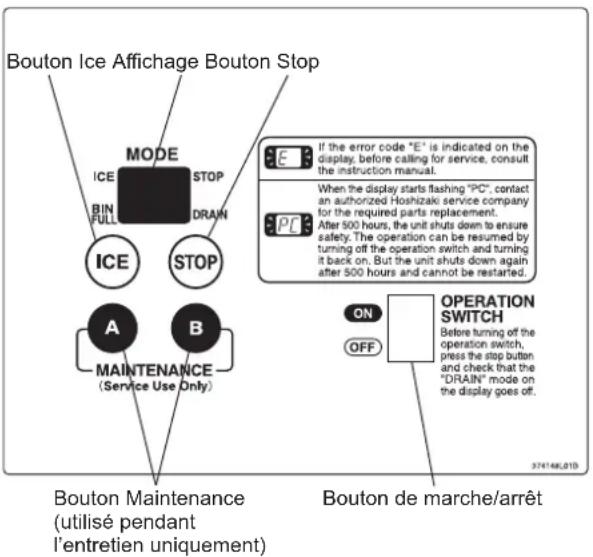

Panneau de commande

3. PREPARATION DU DISTRIBUTEUR DE GLACE EN VUE D'UN ENTREPOSAGE DE LONGUE DUREE

AVIS

La machine a glace ne fonctionnera pas aux temperatures au-dessous de zéro. Pour prévenir tout dommage au niveau de la conduite d'alimentation en eau, vidanger la machine a glace lorsque la temperature de l'air est inférieure à zéro.

HYGIENE

En cas de mise hors tension de la machine à glace pendant au moins deux jours, la vidanger pour éviter une contamination du circuit d'eau.

1) Suivre les instructions de la section « 2. ARRET »
2) Fermer la vanne d'arrêt de la conduite d'alimentation d'eau.
3) Ouvrir le robinet de vidange.
4) Appuyer sur le bouton Ice du panneau de commande pour vidanger le circuit d'eau.
5) Quand il n'y a plus d'eau à s'écouler du robinet de vidange, appuyer sur le bouton Stop.
6) Mettre le bouton de marche/arrêt sur « OFF » et débrancher l'alimentation électrique.
7) Fermer le robinet de vidange.
8) Retirer toute la glace se trouvant dans le bac de stockage et nettoyer le bac.

III. ENTRETIEN

1. NETTOYAGE

▲AVERTISSEMENT

Avant toute opération de nettoyage ou d'entretien, débrancher l'alimentation électrique de la machine à glace.

Cet apparéil ne doit pas être nettoyé à l'aide d'un jet d'eau.

ATTENTION

En cas d'utilisation d'un produit neutre ou d'hypochlorite de sodium, bien lièr et comprendre les consignes fournies pour éviter des problèmes de santé potentiels.

AVIS

Faire nettoyer et désinfecter le système d'eau de la machine à glace par un technicien qualifié au moins deux fois par an et faire vérifier et nettoyer le condenseur au moins une fois par an.

Afin d'éviter tout dommage possible, ne pas nettoyer les pieces en plastique avec de l'eau à plus de 40 °C ou dans un lave-vaisse.

[a] Extérieur de la machine et du bac

Essuyer l'extérieur au moins une fois parSEAe aI'aide d'un chiffon doux et propre. Pour eliminer les traces de graisse ou les salissures, utilise un chiffon imbibed'un produit de nettoyage neutre.

[b] Nettoyage/désinfection de la pelle et de la poignée du bac de stockage (quotidiennement)

1) Mélanger 1 litre d'eau avec 4 ml de solution d'hypochlorite de sodium à 5,25 % dans un récipient adapté ou utiliser le désinfectant Hoshizaki en suivant les instructions d'utilisation du produit.
2) Plonger la pelle dans la solution pendant plus de 3 minutes. Rincer à fond et agiter pour éliminer l'excedent de liquide.

Remarque: le séchage à l'aide d'un chiffon risque de provoquer une nouvelle contamination.

3) Utiliser un produit neutre pour nettoyer la poignée du bac de stockage. Rincer soigneusement.
4) Lmbiber un chiffon propre de solution désinfectante et essuyer la poignée. Rincer avec de l'eau propre et secher à l'aide d'un chiffon propre.

[c] Nettoyage/désinfection de l'intérieur du bac de stockage (hebdomadairement)

1) Ouvrir la porte du bac de stockage et-retirer toute la glace.

Remarque : Hoshizaki recomande differents types de bacs de stockage pour la machine a glace, dont la taille et la conception peuvent varier. Les instructions suivantes sont donc uniquement fournies a titre indicatif.

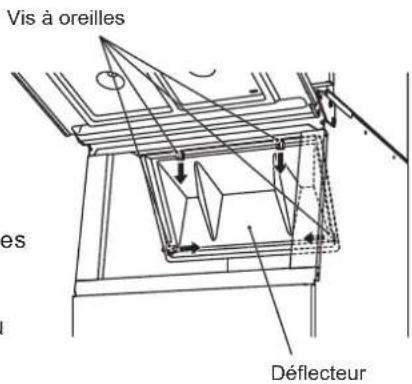

2) Retirer les vis à oreilles qui maintainnent le déflecteur.
3) Retirer le deflecteur du bac.
4) Laver le revêtement du bac avec un produit nettoyant neutre non abrasif. Rincer soigneusement.
5) Melanger 5 litres d'eau avec 18 ml de solution d'hypochlorite de sodium à 5,25 % dans un recipient adapté ou utiliser le désinfectant Hoshizaki en suivant les instructions d'utilisation du produit.
6) Imbiber de solution une éponge ou un chiffon propre et essuyer le revêtement du bac et le déflecteur.

7) Reinstaller le deflecteur et les vis à oreilles. Essuyer la surface de la porte du bac et les vis à oreilles avec la solution. Fermer la porte du bac.
8) Le reste de la solution peut être utilisé pour désinfecter les ustensiles.

Remarque: après désinfection, ne pas secher ni rincer. Laisser secher à l'air.

[d] Porteducollecteur

Nettory la port de bac de stockage au moins une fois par semaine en utilisant un produit de nettoyage neutre non abrasif. Rincer soigneusement après le nettoyage et désinfecter si nécessaire.

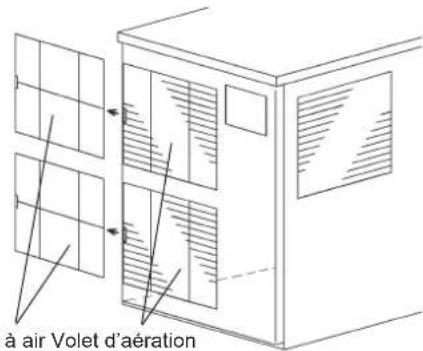

[e] Filtre à air

Des filtres à air en plastique permettent de filtrer les impuretés et la poussière de l'air, et empêchent l'obturation du condenseur. En cas de colmatage des filtres, les performances de la machine à glace seront affectées. Déposer et nettoyer le(s) filtré(s) à air au moins deux fois par mois :

1) Faire glisser le filtré à air hors du volet d'aération.
2) Utiliser un aspirateur pour nettoyer le filtré à air. En cas de colmatage important, laver le filtré à air en utilisant une solution d'eau chaude et de produit nettoyant neutre.
3) Rincer et secher soigneusement le filtré à air.

AVIS

Après nettoyage, veiller à remettre en place le filtré à air.

2. INSPECTION ET ENTRETIEN

AVIS

Pour obtenir des performances optimes de votre machine à glace, il est nécessaire d'effectuer une inspection et un entretien périodiques sur les pièces suivantes :Tête d'extrusion (palier supérieur)Carter (palier inférieur)Joint mécanique

[a] Inspection

Ces pièces doivent être inspectées au bout de deux ans à compter de l'installation ou au bout de 10 000 heures de fonctionnement, selon la première échéance, puis une fois par an. Le remplacement de ces pièces est requis si l'usure dépasse les recommendations d'usine.

Cependant, leur durée de vie dépend de la qualité de l'eau et de l'environnement. Il est recommandé d'intensifier la fréquence des inspections et entretiens si l'eau est de mauvaise qualité.

Consultez le réparateur Hoshizaki le plus proche de chez vous pour les opérations d'inspection et d'entretien.

[b] Replacement

La tete d'extrusion (palier supérieur) et le joint mécanique doit être remplacés quatre ans après leur installation ou au bout de 20 000 heures de fonctionnement, selon la première échéance, afin d'éviter les risques d'accidents ou de défaillances graves. Contactez le réparateur Hoshizaki le plus proche afin de lui confier le Replacement.

Lorsque la durée totale de fonctionnement atteint 20 000 heures, l'écran clignote en affichtant « PC ». Pour une question de sécurité, la machine se désactive ensuite après 500 heures. Contactez le répartateur Hoshizaki le plus proche afin de lui confier le remplacement lors que l'écran se met à clignoter.

Lorsque la machine se désactive au bout des 500 heures, vous pouvez relancer le fonctionnement en mettant le bouton de marche/arrêt en position d'arrêt puis en le remettant en position de marche. Cependant, la machine se désactivera à nouveau au bout de 500 heures. Pour relancer le fonctionnement, contactez le réparateur Hoshizaki le plus proche afin qu'il procèle au remplacement nécessaire.

Il peut s'avérer nécessaire de remplaçer le logement (palier inférieur), en fonction de la qualité de l'eau et du niveau d'usure.

3. AVANT D'APPELER UN REPARATEUR

▲AVERTISSEMENT

Veiller à ne pas endommager le circuit réfrigérant. En cas de fuite de fluide frigorigène résultat d'un dommage accidentel au système de réfrigération :* Interdire toute étincelle ou corps incandescent dans le voisinage.* N'utiliser chaque interrupteur ni prise électrique dans le voisinage.* Ne pas utiliser de flamme nue.* Ventiler immédiatement la pierce en ouvrant les portes et/ou fenêtres.* Appeler un technicien de réparation.

[a] Affichage d'un code d'erreur

Si un code d'erreur « E » s'affiche à l'écran, effectuer les contrôles suivants avant d'appeler un réparateur.

Code	Solution
E0	Il se peut qu'il y aït des fuites d'eau. Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche). Si ce code d'erreur apparait à nouveau, appeler le réparateur.
E1	Faible production de glace Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche). Si ce code d'erreur apparait à nouveau, appeler le réparateur.
E2	Défaillance du circuit d'alimentation en eau. Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche). Si ce code d'erreur apparait à nouveau, appeler le réparateur.
E3	Défaillance du motoréducteur. Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche) au bout de 10 minutes. Si ce code d'erreur apparait à nouveau, appeler le réparateur.
E4	Pression côté haut anormale Nettoyer le filtré à air. Vérifier que la machine à glace est correctement installée, conformément au Manuel d'installation. Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche). Si ce code d'erreur apparait à nouveau, appeler le réparateur.
E5	Défaillance du circuit électrique. Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche). Si ce code d'erreur apparait à nouveau, appeler le réparateur.
E8	Surchauffe éventuelle du compresseur. Vérifier que la machine à glace est correctement installée, conformément au Manuel d'installation. Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche) au bout de 10 minutes. Si ce code d'erreur apparait à nouveau, appeler le réparateur.
EA	Défaillance du circuit électrique. Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche). Si ce code d'erreur apparait à nouveau, appeler le réparateur.
Eb	Défaillance du circuit électrique. Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche). Si ce code d'erreur apparait à nouveau, appeler le réparateur.
EC	Défaillance du circuit électrique. Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche). Si ce code d'erreur apparait à nouveau, appeler le réparateur.
EE	Défaillance du motoréducteur. Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche). Si ce code d'erreur apparait à nouveau, appeler le réparateur.
EF	Tension d'alimentation trop faible. Vérifier si la tension se trouve dans les limites requises et si la machine à glace ne partage pas la prise de courant avec d'autres apparèils. Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche). Si ce code d'erreur apparait à nouveau, appeler le réparateur.
EH	Défaillance du circuit électrique. Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche). Si ce code d'erreur apparait à nouveau, appeler le réparateur.
EL	Défaillance du commutateur de commande de bac. Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche). Si ce code d'erreur apparait à nouveau, appeler le réparateur.
En	Défaillance du circuit électrique. Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche). Si ce code d'erreur apparait à nouveau, appeler le réparateur.
EU	Défaillance de la carte contrôleur. Mettre le bouton de marche/arrêt sur OFF (Arrêt) et remettre celui-ci sur ON (Marche). Si ce code d'erreur apparait à nouveau, appeler le réparateur.

[b] Aucun affichage de code d'erreur

Si la machine a glace ne fonctionne pas correctement ou pas du tout et qu'aucun code d'erreur ne s'affiche à l'écran, effectuer les contrôles suivants avant d'appeler un réparateur :

• L'appareil est sous tension.
• Le robinet d'eau est ouvert.
• Le filtré à air est propre.

Pour tout autre conseil ou assistance, contacter le réparateur Hoshizaki le plus proche de chez vous.

4. MISE AU REBUT

Respecter les reglementations locales relatives à la mise au rebut de cet apparéil et de son fluide frigorigène. Avant demettre l' apparéil au rebut, enlever la porte pour éviter qu'un enfant ne reste emprisonné.

Mise au rebut correcte de ce produit :

Ce symbole indique que ce produit ne doit pas etre mis au rebut avec d'autres déchets menagers dans l'UE. Pour empêcher que le dépôt non controlé de déchets ne nuié à l'environnement ou à la santé, recycler ce produit de manière responsable de sorte que les ressources matérielles soient réutilisées durablement. Pour se débarrasser de l'appareil usage, s'adresser aux services de collecte de déchets ou contacter le détaillant ou le produit a eté achete. Ils peuvent prendre en charge ce produit et le recycler de maniere respectue pour l'environnement.

5. GARANTIE

Hoshizaki garantit au propriete/à l'utiliser d'origine que tous les produits portant la marque Hoshizaki seront exemptes de tout defaulted et/ou vice de fabrication au cours de la « période de garantie ». La garantie est valable deux ans à compter de la date d'installation.

La responsabilité de Hoshizaki aux termes de la garantie est limitée et exclut les interventions d'entretien de routine, de nettoyage, de maintenance essentielle et/ou les réparations découlant d'une utilisation abusive et d'installations non conformes aux directives de Hoshizaki.

Les réparations effectues au titre de la garantie doivent être effectues par un revendeur ou un réparateur/agree Hoshizaki utilisant des composants Hoshizaki d'origine.

Pour tout renseignement sur toute garantie et les agents de service agreees, veuillez prendre contact avec toute distributeur/ fournisseur ou le centre de services Hoshizaki le plus proche :

Europe, Moyen Orient, Afrique

Hoshizaki UK - Royaume-Uni, Irlande

TEL: [phone]

FAX: [phone]

[e-mail]

Hoshizaki Deutschland - Allemagne, Suisse, Autrique, Pologne, République tchéque, Slovaquie

TEL: [phone]

FAX: [phone]

Hoshizaki Benelux - Pays-Bas, Belgique, Luxembourg

TEL:[phone]

[e-mail]

Hoshizaki Italia - Italie

TEL: [phone]

TEL: [phone]

[e-mail]

Hoshizaki Europe B.V. - tous les autres pays d'Europe et

d'Afrique

TEL:[phone]

FAX: [phone]

[e-mail]

Hoshizaki Hong Kong

TEL: [phone]

FAX: [phone]

Hoshizaki Lancer

TEL: [phone]

FAX: [phone]

SPECIFICATIONS

Modèle FM-150AKE-HC-SB FM-150AKE-HCN-SB
Type Refroidi par air, glace en paillettes	Refroidi par air, glace en pépites
Alimentation 1 phase 220 - 240 V 50 Hz 1 phase 220 - 240 V 50 Hz
Consommation électricque 405 W 405 W
Production de glace par 24 h 150 kg (air 10 °C, eau 10 °C) 140 kg (air 10 °C, eau 10 °C)
Dimensions 560 mm (L) x 720 mm (P) x 760 mm (H) 560 mm (L) x 720 mm (P) x 760 mm (H)
Fluide frigorégène R290, 110 g R290, 110 g
Agent gonflant pour mousse d'isolement	sans HFC sans HFC
Poids	Net : 63 kg (Brut : 70 kg) Net : 63 kg (Brut : 70 kg)
Température ambiente	5 - 40 °C 5 - 40 °C
Température de l'alimentation en eau	5 - 35 °C 5 - 35 °C
Pression de l'alimentation en eau	0,05 - 0,8 MPa (0,5 - 8 bar) 0,05 - 0,8 MPa (0,5 - 8 bar)
Plage de tension	Tension nominale ± 6% Tension nominale ± 6%

Modèle FM-300AKE-HC	FM-300AKE-HCN
Type Refroidi par air, glace en paillettes	Refroidi par air, glace en pépites
Alimentation 1 phase 220 - 240 V 50 Hz	1 phase 220 - 240 V 50 Hz
Consommation électricité 900 W 960 W
Production de glace par 24 h 300 kg (air 10 °C, eau 10 °C) 250 kg (air 10 °C, eau 10 °C)
Dimensions 560 mm (L) x 720 mm (P) x 780 mm (H) 560 mm (L) x 720 mm (P) x 780 mm (H)
Fluide frigorigène R290, 90 g	R290, 90 g
Agent gonflant pour mousse d'iso1ation	sans HFC	sans HFC
Poids	Net : 81 kg (Brut : 88 kg)	Net : 81 kg (Brut : 88 kg)
Température ambiente	5 - 40 °C 5 - 40 °C
Température de l'alimentation en eau	5 - 35 °C 5 - 35 °C
Pression de l'alimentation en eau	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Plage de tension	Tension nominale ± 6%	Tension nominale ± 6%

Modèle FM-480AKE-HC	FM-480AKE-HCN
Type Refroidi par air, glace en paillettes	Refroidi par air, glace en pépites
Alimentation 1 phase 220 - 240 V 50 Hz	1 phase 220 - 240 V 50 Hz
Consommation électricque 1100 W	1170 W
Production de glace par 24 h 450 kg (air 10 °C, eau 10 °C) 380 kg (air 10 °C, eau 10 °C)
Dimensions 560 mm (L) x 720 mm (P) x 780 mm (H) 560 mm (L) x 720 mm (P) x 780 mm (H)
Fluide frigorigène R290, 145 g	R290, 145 g
Agent gonflant pour mousse d'isoation	sans HFC	sans HFC
Poids	Net : 92 kg (Brut : 99 kg)	Net : 92 kg (Brut : 99 kg)
Température ambiente	5 - 40 °C 5 - 40 °C
Température de l'alimentation en eau	5 - 35 °C 5 - 35 °C
Pression de l'alimentation en eau	0,05 - 0,8 MPa (0,5 - 8 bar)	0,05 - 0,8 MPa (0,5 - 8 bar)
Plage de tension	Tension nominale ± 6%	Tension nominale ± 6%
