Type de produit	Alimentation électrique de laboratoire
Marque	Voltcraft
Modèle	LSP-1362
Dimensions (L x l x h)	330 x 54 x 137 mm
Poids	1,65 kg
Tension d'entrée	100–240 V/CA, 50–60 Hz
Courant d'entrée max.	0,5 A
Tension de sortie	0,5 à 36 V/CC
Courant de sortie	0 à 5 A
Puissance de sortie max.	80 W
Résolution d'affichage	10 mV / 1 mA
Précision d'affichage	± 0,5 % (+ 5 comptes)
Fonctions principales	Réglage continu tension/courant, 3 préréglages, verrouillage touches, connexion Sense, mode maître/esclave (jusqu'à 30 appareils)
Protections	Surtension, surintensité, court-circuit, surchauffe
Affichage	Double écran 4 chiffres : tension et courant/puissance
Connectique	Douilles de sécurité 4 mm en façade, bornes à l'arrière, connexion Sense, maître/esclave
Classe de protection	I (avec mise à la terre)
Conditions de service	0 à +40 °C, ≤ 80 % HR (sans condensation)
Conditions de stockage	-20 à +70 °C, ≤ 80 % HR (sans condensation)
Entretien et nettoyage	Débrancher, nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de produits agressifs ou d'alcool.
Sécurité	Utiliser uniquement dans des locaux secs et fermés. Éviter l'eau et l'humidité. Respecter les consignes de sécurité électrique.
Contenu de l'emballage	Bloc d'alimentation, câble secteur, câbles de raccordement avec pinces crocodiles, câble maître/esclave, fiche de terminaison, mode d'emploi
Réparabilité	Les réparations doivent être effectuées par un technicien qualifié. Pas de pièces détachées spécifiques mentionnées.

FOIRE AUX QUESTIONS - LSP-1362 VOLTCRAFT

Comment régler la tension et le courant de sortie ?

Utilisez les boutons rotatifs VOLT (7) et CURR (8) pour régler la tension et le courant. Appuyez sur le bouton pour passer du réglage grossier au réglage fin. Pour éviter d'endommager votre équipement, réglez d'abord la limitation de courant via le menu.

Comment mémoriser un préréglage de tension/courant ?

Appuyez sur une touche de préréglage (Pre A, B ou C) puis réglez la tension et le courant souhaités avec les boutons. Les valeurs sont automatiquement enregistrées pour cette touche.

Comment utiliser le verrouillage des touches ?

Appuyez sur la touche A/W (4) pour activer le verrouillage des touches. La LED LOCK s'allume. Pour déverrouiller, appuyez à nouveau sur la même touche.

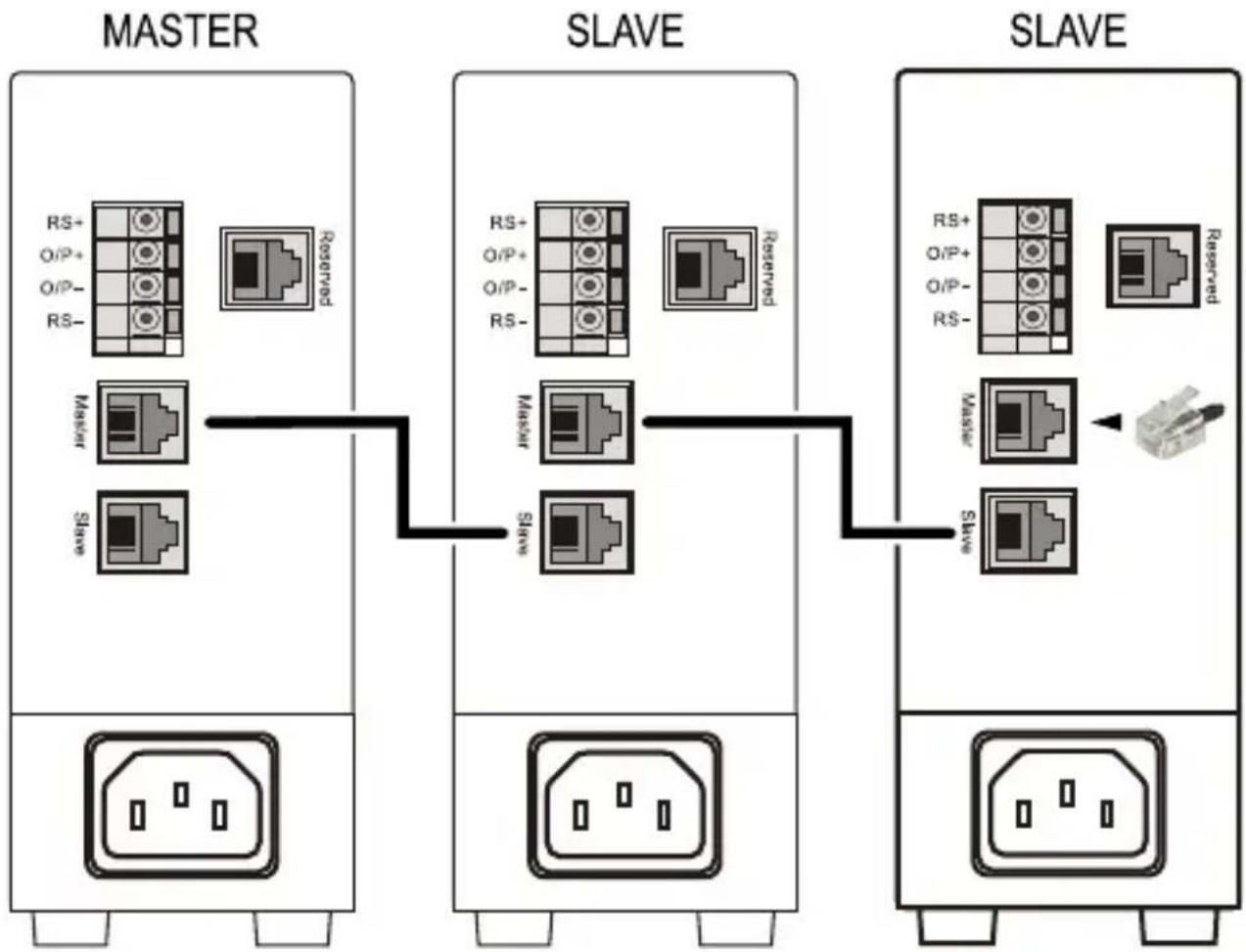

Comment connecter plusieurs appareils en mode maître/esclave ?

Attribuez un ID à chaque appareil (maître ID=0, esclaves ID=1,2,...). Reliez la connexion maître d'un appareil à la connexion esclave du suivant avec le câble fourni. Branchez la fiche de terminaison sur la connexion maître du dernier esclave. La LED SLAVE doit s'allumer en vert.

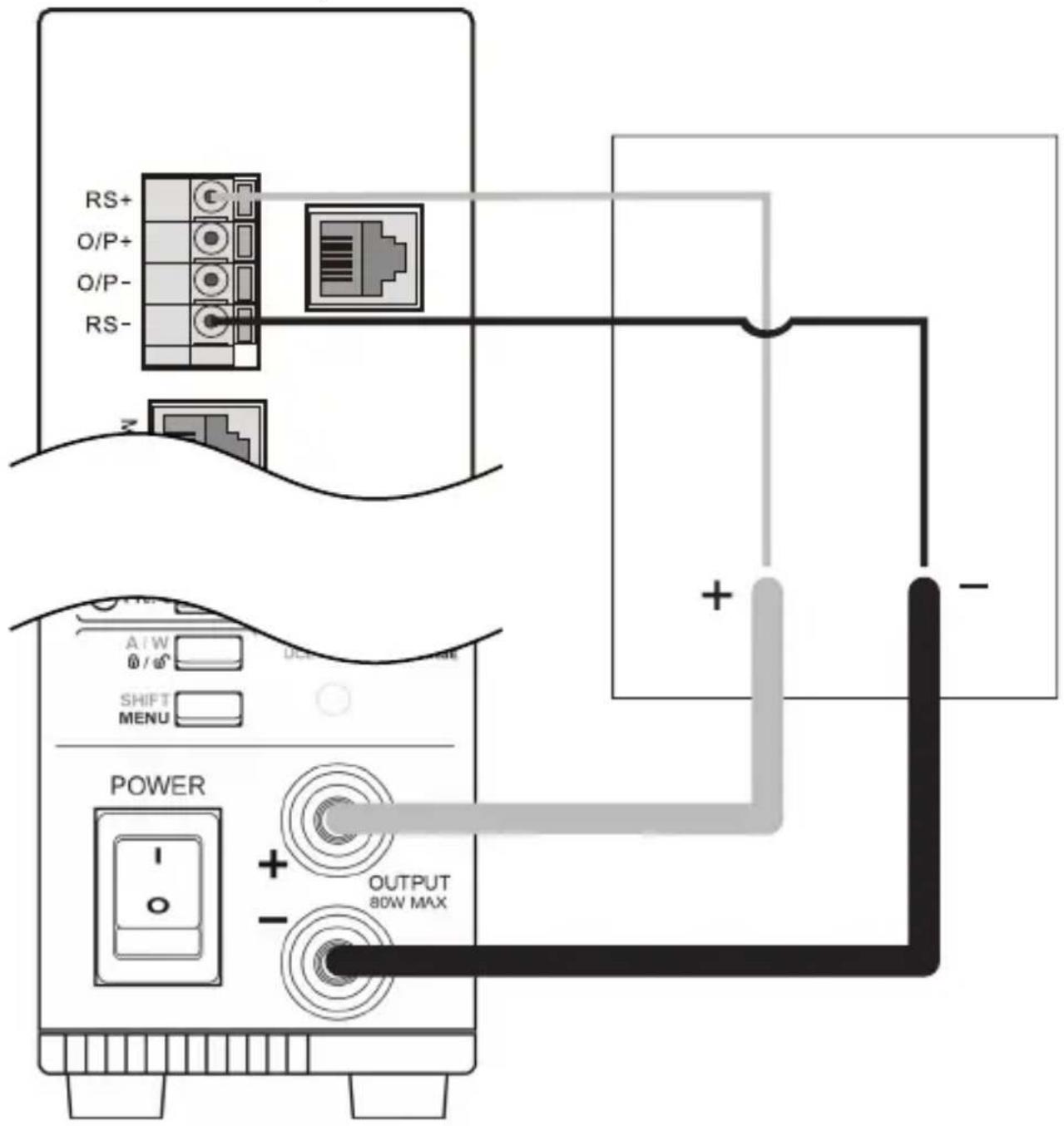

Comment activer la fonction Sense ?

Éteignez l'appareil. Branchez les câbles d'alimentation sur le consommateur, puis insérez les fils Sense dans les bornes RS+ et RS- à l'arrière. Connectez l'autre extrémité des fils Sense au plus près du consommateur en respectant la polarité.

Que faire si l'appareil affiche un message d'erreur UULErr ou UCL ?

Ces erreurs indiquent que la limitation de tension (UULErr) ou de courant (UCL) est inférieure au point de consigne. Tournez le bouton correspondant dans le sens horaire pour ajuster les deux valeurs ensemble, ou réinitialisez l'appareil.

Comment nettoyer l'alimentation ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon sec et non pelucheux. N'utilisez jamais de produits agressifs, d'alcool ou de solvants chimiques.

Puis-je utiliser cette alimentation pour recharger des batteries ?

Non, cet appareil n'est pas un chargeur. Il est conçu pour fournir une tension constante. Pour recharger des accumulateurs, utilisez un chargeur adapté avec dispositif d'interruption de charge.

Quel type de câble faut-il utiliser pour la connexion ?

Utilisez des câbles de connexion suffisamment dimensionnés pour éviter la surchauffe. La section minimale recommandée est de 0,34 mm² pour les fils Sense. Les câbles fournis conviennent pour un usage standard.

Comment réinitialiser l'appareil aux réglages d'usine ?

Maintenez la touche MENU enfoncée pour accéder au mode Menu. Tournez le bouton VOLT jusqu'à afficher 'FACS SEE', appuyez, puis tournez le bouton CURR jusqu'à 'FACS YES'. Appuyez sur le bouton CURR pour confirmer.

MODE D'EMPLOI LSP-1362 VOLTCRAFT

Bloc d'alimentation de laboratoire LSP-1362

N° de commande 2247646 Page 52 - 76

1. Introduction....54
2. Explication des symboles....54
3. Utilisation prévue....55
4. Contenu de l'emballage....56
5. Caractéristiques et fonctions....56
6. Consignes de sécurité....57

a) Généralités....57
b) Appareils connectés....57
c) Lieu d'installation....58
d) Fonctionnement....58
e) Sécurité électrique....59

1. Éléments de fonctionnement....60

a) Panneau de commande ....60
b) Écran....61
c) Face arrière....62

1. Mise en service ....63

a) Branchement de l'alimentation secteur 63
b) Installation de l'appareil....63

1. Fonctionnement normal....64

a) Allumer l'appareil....64
b) Réglage de la limite de la tension/du courant ....64
c) Branchement d'un consommateur ....65
d) Réglez le point de consigne de la tension/du courant....66
e) Sélection de l'affichage du courant/de la puissance ....66
f) Activer/désactiver la sortie ....67

g) Enregistrement et rappel des préréglages....67
h) Verrouillage/déverrouillage des touches....68

i) Utilisation de la fonction Sense....68

j) Réinitialisation de l'appareil aux réglages d'usine....70

1. Mode de fonctionnement maître/esclave ....70

a) Préparation des appareils ....70
b) Connexion des appareils....71
c) Branchement d'un consommateur ....72

1. Diagnostic et dépannage....73

2. Entretien et nettoyage ....75

3. Élimination des déchets ....75

4. Données techniques....76

1. Introduction

Chère cliente, cher client,

Nous vous remercions d'avoir choisi ce produit.

Ce produit est conforme aux exigences des normes européennes et nationales en vigueur.

Afin de maintenir l'appareil en bon état et d'en assurer un fonctionnement l'utilisateur doit impérativement respecter ce mode d'emploi !

Ce mode d'emploi fait partie intégrante du produit. Il contient des consignes importantes pour la mise en service et la manipulation du produit. Tenez compte de ces remarques, même en cas de cession de ce produit à un tiers. Conservez ce mode d'emploi afin de pouvoir le consulter à tout moment !

Pour toute question technique, veuillez vous adresser à:

Le symbole de l'éclair dans un triangle indique un risque pour votre santé, par ex. un risque d'électrocution.

Le symbole du point d'exclamation dans un triangle attire l'attention sur les consignes importantes du mode d'emploi à respecter impérativement.

Le symbole de la flèche précède les conseils et remarques spécifiques à l'utilisation.

L'appareil ne peut être utilisé que dans des locaux secs et fermés. Il convient de préserver l'appareil de l'eau et de l'humidité. Dans le cas contraire, vous courez un danger de mort par électrocution !

Ce symbole vous rappelle que vous devez lire le mode d'emploi de l'appareil.

3. Utilisation prévue

Le bloc d'alimentation de laboratoire sert de source de tension continue sans potentiel pour le fonctionnement de consommateurs à très basses tensions avec une tension constante ou un courant constant. Vous pouvez mémoriser jusqu'à trois plages de tension/courant de sortie comme préréglages. La puissance de sortie maximale est de 80 Watts. La sortie CC peut s'effectuer ou bien à la face frontale au moyen des douilles de protection de 4 mm ou bien à la face arrière via des bornes à fiche. Un câble Sense permet de compenser et de maintenir stables les pertes de tension du câble CC.

Utilisez toujours des câbles de connexion suffisamment dimensionnés. Une section du conducteur trop faible peut surchauffer et provoquer un incendie.

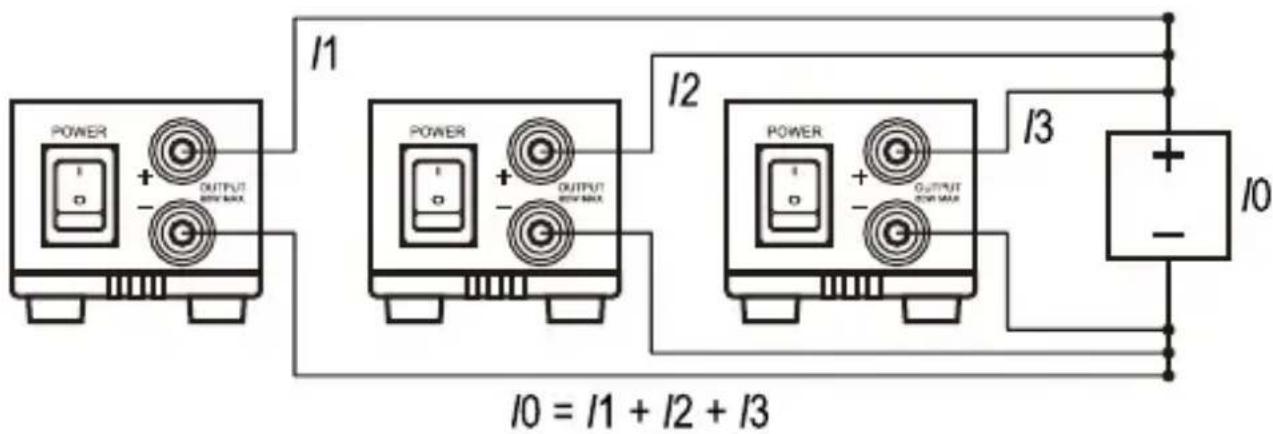

Pour obtenir des courants de sortie plus élevés, plusieurs blocs d'alimentation de laboratoire LSP-1362 peuvent être connectés en parallèle par une commande maître/esclave. Dans ce cas, tous les blocs d'alimentation de laboratoire sont commandés par l'appareil maître.

Une limite de tension et de courant réglable protège les consommateurs connectés contre les surtensions et les surintensités. Lorsque cette tension/courant est atteint, la sortie est désactivée. La tension et l'intensité du courant sont affichées sur l'écran double et sont chacun réglables en continu.

Le bloc d'alimentation de laboratoire résiste aux surcharges et est anti-court-circul étant protégé par une coupure de sécurité en cas de surchauffe. Le bloc d'alimentation laboratoire est fabriqué selon la classe de protection 1. Il n'est uniquement homologué que pour le branchement sur une prise de courant de sécurité avec protection par mise à la terre et une tension alternative domestique de 100 à -240 V/CA.

Toute utilisation dans des conditions ambiantes défavorables est interdite. Les conditions ambiantes défavorables renvoient par exemple :

• présence d'eau ou humidité de l'air trop élevée ;
• poussières ou gaz, vapeurs et solvants inflammables ;
• d'orages ou de conditions orageuses telles que les champs électrostatiques forts, etc.

Pour des raisons de sécurité et d'homologation, toute transformation et/ou modification du produit est interdite. Si vous utilisez le produit à des fins autres que celles décrites précédemment, vous risquez de l'endommager. En outre, une utilisation incorrecte peut générer des risques comme par ex. un court-circuit, un incendie, un choc électrique, etc. Lisez attentivement le mode d'emploi et conservez-le. Ne donnez le produit à un tiers qu'accompagné de son mode d'emploi.

Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

4. Contenu de l'emballage

• Bloc d'alimentation de laboratoire
• Câble d'alimentation pour prises électriques à contacts protégés
• Câbles de raccordement coudés avec pinces crocodiles
  • Câble de connexion maître/esclave
• Fiche de terminaison pour la connexion maître/esclave
• Mode d'emploi

Modes d'emploi actuels

Téléchargez les modes d'emploi actualisés via le lien downloads ou scannez le Code QR illustré. Suivez les instructions du site Web.

v.venrad.com/

5. Caractéristiques et fonctions

• Réglage en continu de la tension de sortie (de 0,5 à 36 V) ou du courant de sortie (de 0 à 5 A)
• Bouton rotatif à commande d'une seule main
• Verrouillage des touches pour éviter tout réglage involontaire
• Affichage de la tension et du courant sur un écran à 4 chiffres avec résolution de 10 mV / 1 mA
• Limitation de tension et de courant réglable pour protéger les consommateurs connectés
• 3 préréglages de la tension et du courant peuvent être mémorisés
• Possibilité de branchement en parallèle de plusieurs blocs d'alimentation de laboratoire LSP-1362 par commande maître/esclave
• Protection contre la surchauffe, la surtension, la surintensité et les courts-circuits
• Connexion Sense pour déterminer précisément la tension au niveau du consommateur
• Des messages d'erreur et d'avertissement s'affichent à l'écran

Lisez attentivement le mode d'emploi dans son intégralité, en étant particulièrement attentif aux consignes de sécurité. Nous déclinons toute responsabilité en cas de dommage corporel ou matériel résultant du non-respect des consignes de sécurité et des instructions d'utilisation de ce mode d'emploi. En outre, la garantie est annulée dans de tels cas.

a) Généralités

• Ce produit n'est pas un jouet. Gardez-la hors de portée des enfai animaux domestiques.
• Ne laissez pas traîner le matériel d'emballage. Cela pourrait constituer un jouet très dangereux pour les enfants.
• Le produit ne doit pas être exposé à des températures extrêmes, à la lumière directe du soleil, à des secousses intenses, à une humidité élevée, à l'eau, à des gaz inflammables, à des vapeurs et à des solvants.
• N'exposez pas le produit à des contraintes mécaniques.
• Manipulez le produit avec précaution. Les chocs, les coups et les chutes, même d'une faible hauteur, suffisent pour endommager l'appareil.
• En cas de doutes concernant le mode de fonctionnement, la sécurité ou le raccordement de l'appareil, adressez-vous à un technicien spécialisé.
• Si une utilisation en toute sécurité ne peut plus être garantie, cessez d'utiliser le produit et protégez-le contre toute utilisation accidentelle. Une utilisation en toute sécurité n'est plus garantie si le produit :
• présente des traces de dommages visibles,
• ne fonctionne plus correctement,
• a été rangé dans des conditions inadéquates sur une longue durée, ou
• a été transporté dans des conditions très rudes.
• Toute opération d'entretien, de réglage ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.
• Si vous avez encore des questions auxquelles ce mode d'emploi n'a pas sur répondre, nous vous prions de vous adresser à notre service technique ou à un expert.

b) Appareils connectés

- Respectez également les consignes de sécurité et le mode d'emploi des autres appareils connectés au produit.

c) Lieu d'installation

• Le produit doit être uniquement utilisé à l'intérieur de locaux secs et clos. Il convient de préserver l'appareil de l'eau et de l'humidité. Vous vous exposez à un danger de mort par électrocution !
• Choisissez un emplacement stable, plat, propre et suffisamment large pour poser le produit.
• Veillez à ce que le câble ne soit pas écrasé ou endommagé coupants. Disposez le câble de raccordement de manière à ce que personne ne puisse trébucher dessus.
• La prise électrique doit se trouver à proximité de l'appareil et être facilement accessible.
• Ne posez jamais de récipients remplis de liquide sur le produit ou à côté. Si ces liquides pénètrent dans l'appareil, celui-ci sera détruit et il existe un t risque d'incendie ou de choc électrique.
  • L'appareil chauffe pendant qu'il fonctionne. Veillez à une aération suffisante. Ne couvrez pas les fentes d'aération !
• Aucun appareil possédant de forts champs électriques ou magnétiques tel que transformateur, moteur, téléphone sans fil, appareil radio, etc. ne doit se trouver à proximité du produit, car ces champs peuvent affecter celui-ci.

d) Fonctionnement

• N'utilisez jamais le produit immédiatement quand il vient de passer d'une pièce froide à une pièce chaude. L'eau de condensation formée peut dans certains cas provoquer des dysfonctionnements ou des dommages. Il existe un risque d'électrocution mortelle ! Attendez que le produit ait atteint ambiante avant de le mettre en marche. Cela peut prendre plusieurs heures.
• Pendant le travail avec des blocs d'alimentation et chargeurs, ne portez pas de chaîne, bijou, bracelet, bague en métal, etc. qui sont conducteurs. Ne connectez jamais des blocs d'alimentation et des chargeurs à des êtres humains ou animaux.
• Si des liquides entrent en contact avec le chargeur :

- Coupez également le disjoncteur différentiel correspondant, pour que la prise électrique du produit soit totalement débranchée de la tension du secteur. Pour ce faire, coupez le courant au niveau du disjoncteur automatique correspondant ou du fusible. Coupez également le disjoncteur différentiel correspondant, pour que la prise électrique soit totalement débranchée de la tension secteur.

- Retirez la fiche de la prise de courant.

- N'utilisez plus le produit. Confiez-le à un atelier spécialisé ou éliminez-le en respectant les règlements en vigueur pour la protection de l'environnement.

e) Sécurité électrique

• Avant de raccorder l'appareil au réseau électrique, vérifiez que les spécifications d'alimentation figurant sur la plaque signalétique de l'appareil correspondent à celles de votre alimentation électrique.

• Si le câble d'alimentation est endommagé :

• Coupez également le disjoncteur différentiel correspondant, pour que la prise électrique du produit soit totalement débranchée de la tension du secteur. Pour ce faire, coupez le courant au niveau du disjoncteur automatique correspondant ou du fusible. Coupez également le disjoncteur différentiel correspondant, pour que la prise électrique soit totalement débranchée de la tension secteur.

• Retirez la fiche de la prise de courant.
• Remplacez le câble d'alimentation endommagé avant de remettre le produit en service.
• Pour des raisons de sécurité, débranchez l'appareil de la prise secteur dans les cas suivants :
• avant le nettoyage du produit ;
• en cas d'orage,
• si le produit n'est pas utilisé durant une longue période.
• Les fiches de contact ne doivent jamais être insérées ou retirées de la prise avec les mains mouillées.
• Ne retirez pas la fiche de la prise de courant en tirant sur le câble.
• Dans les écoles, les centres de formation, les ateliers de loisirs et les ateliers en libre service l'utilisation d'appareils électriques doit être surveillée par personnel formé.
• Dans des locaux commerciaux, veuillez vous tenir aux consignes de prévention d'accidents des associations professionnelles d'installations et de systèmes électriques.

7. Éléments de fonctionnement

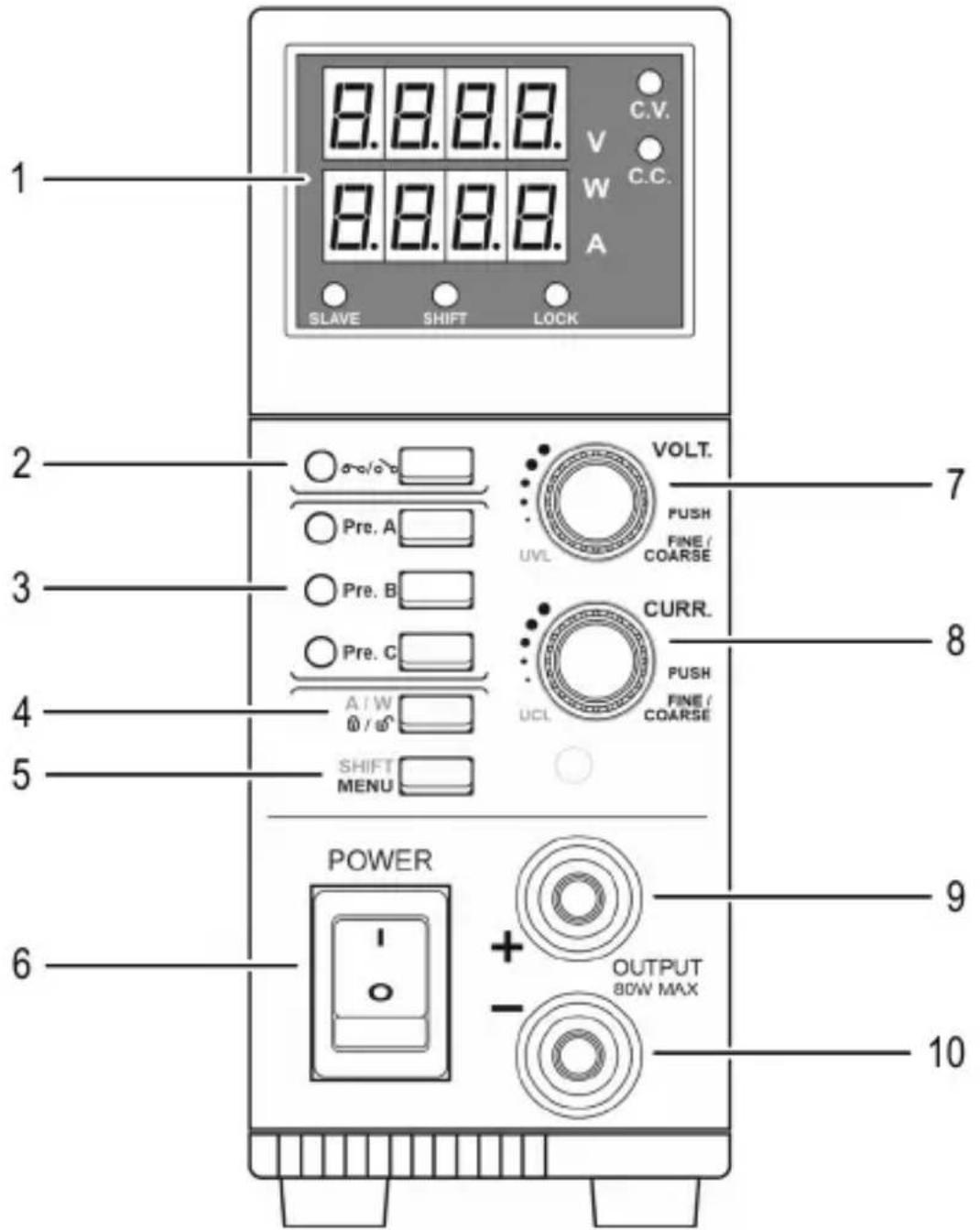

a) Panneau de commande

1 8.8.8.8. C.V. V W A SLAVE SHIFT LOCK 2 ○/○○ ○ Pre. A ○ Pre. B ○ Pre. C A / W ○ / Ø SHIFT MENU 7 VOLT. UVL PUSH FINE / COARSE CURR. UCL PUSH FINE / COARSE 9 POWER OUTPUT 80W MAX 10

1 Écran 2 Touche sortie Marche/Arrêt

3 Touches de préréglage A–C 4 Verrouillage des touches/ Affichage du courant/de la puissance

5 Touche menu / Shift 6 Interrupteur à bascule Marche/Arrêt

7 Bouton de réglage de la tension 8 Bouton de réglage de courant

9 Connexion pôle positif 10 Connexion pôle négatif

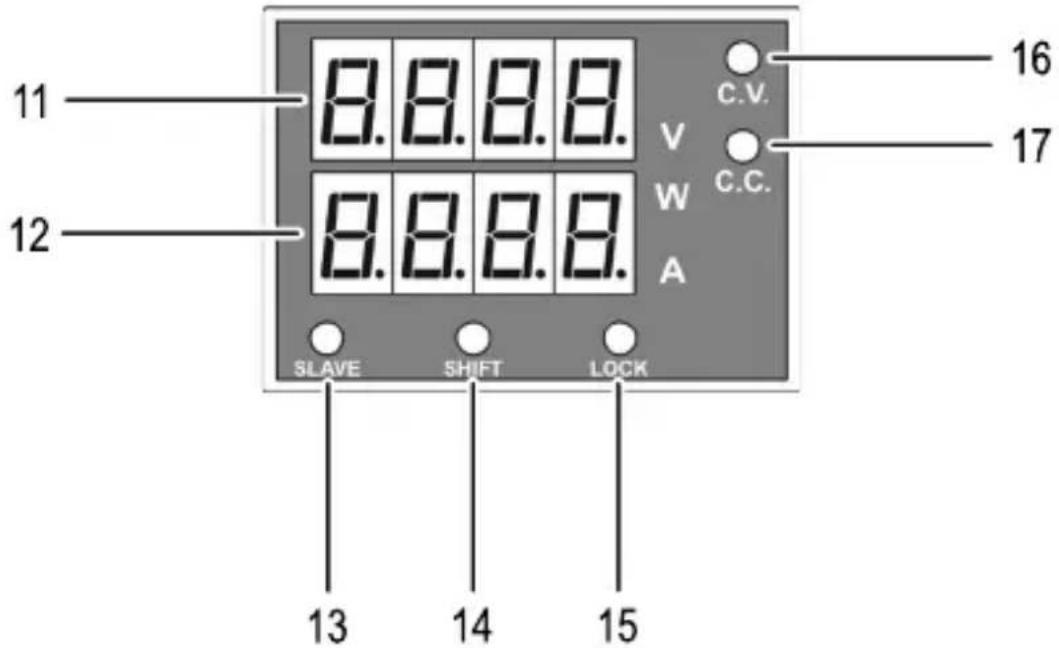

b) Écran

11 12 8.8.8.8. V W A SLAVE SHIFT LOCK 13 14 15 C.V. C.C. 16 17

11 Affichage de tension 12 Affichage de courant/puissance
13 LED Esclave 14 LED Shift
15 LED Verrouillage 16 LED Tension constante
17 LED Courant constant

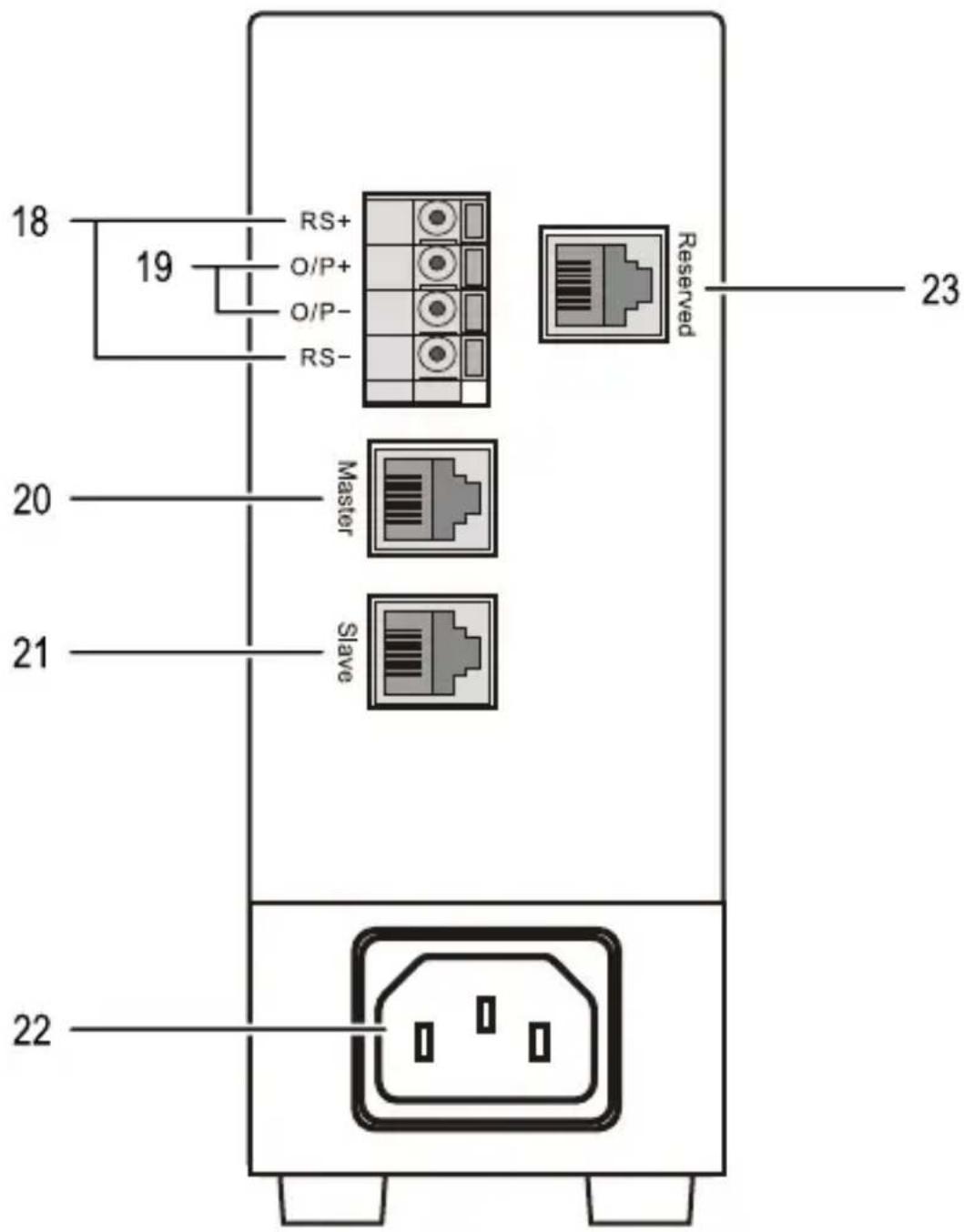

c) Face arrière

18 Connexions pour câble Sense 19 Sortie de tension alternative

20 Connexion maître 21 Connexion esclave

22 Connecteur d'alimentation 23 Connexion pour une configuration en usine

8. Mise en service

Le bloc d'alimentation de laboratoire n'est pas un chargeur. Pour recharger des accumulateurs, veuillez utiliser des chargeurs adaptés munis d'un dispositif d'interruption de charge approprié. Lors d'un fonctionnement prolongé avec charge nominale, les surfaces du boîtier deviennent chaudes. Attention ! Éventuels risques de brûlures ! Veillez impérativement à ce que le bloc d'alimentation dispose d'une aération suffisante et ne le couvrez jamais, que cela soit partie entièrement, afin d'éviter tout dommage.

Lorsque vous raccordez un appareil consommant de l'énergie, soyez sûr que celui-ci ne soit pas allumé lors du branchement. Un consommateur allumé peut conduire à la formation d'une étincelle lors de la connexion aux bornes de : d'alimentation, ce qui peut provoquer des dommages sur les bornes ou connectés et/ou leurs terminaux.

Si vous n'avez plus besoin de votre bloc d'alimentation, éteignez-le et débranchez-le de la prise de courant. Les affichages restent allumés quelques secondes après l'arrêt, pour décharger les condensateurs internes et sauvegarder les derr paramètres réglés. Veillez à ce que les fils de raccordement DC disposent d'section de conducteur suffisante, car une surcharge peut provoquer un incendie des fils.

a) Branchement de l'alimentation secteur

Procédez comme suit pour connecter le bloc d'alimentation de laboratoire à l'a électrique :

1. Raccordez le câble d'alimentation fourni au connecteur de la prise de courant (22). Veillez à ce que le branchement soit correctement positionné.

2. Branchez l'autre extrémité du câble d'alimentation à une prise de courant mise à la terre adaptée.

b) Installation de l'appareil

Placez le bloc d'alimentation de laboratoire sur une surface stable, plane et insensible. Veillez à ce que les fentes d'aération du boîtier ne soient pas couvertes.

9. Fonctionnement normal

a) Allumer l'appareil.

Procédez comme suit pour allumer le bloc d'alimentation de laboratoire :

1. Assurez-vous que le bloc d'alimentation de laboratoire est branché sur l'alimentation secteur et qu'il est stable sur une surface appropriée.
2. Retirez les consommateurs connectés à la sortie (9,10).
3. Allumez le bloc d'alimentation de laboratoire à l'aide de l'interrupteur Marche/Arrêt (6).

Après la mise sous tension, l'écran affiche d'abord la version actuelle du micrologiciel (par ex. « rUe 1.1 »). Puis, l'affichage de tension (11) ou l'affichage de courant/puissance (12) affiche brièvement le point de consigne de la tension et du courant actuellement réglé et enfin les valeurs de la tension et du coura mesurées.

b) Réglage de la limite de la tension/du courant

→ Avant chaque réglage de la tension, définissez d'abord la limitation courant. La limitation sert à protéger les consommateurs connectés. Par exemple, un courant trop élevé peut endommager vos câbles de branchement.

Limitation de tension

Pour régler la valeur de limite de la tension, procédez comme suit :

1. Débranchez tous les consommateurs connectés de la sortie.
2. Appuyez sur la touche Menu (5). La LED Shift (14) s'allume.
3. Appuyez sur le bouton de réglage de la tension (7). L'écran affiche ce qui suit : 3600 500L.
4. Tournez le bouton de réglage de la tension (7) pour régler la valeur limite de la tension.
5. Appuyer sur la touche Menu (5) pour accepter la valeur réglée.

Si vous essayez de régler une valeur de limitation de tension inférieure au point de consigne réglé pour la tension de sortie, le message d'erreur Uul Erro s'affiche à l'écran. Réglez les deux valeurs de manière à ce que le point de consigne soit inférieur à la valeur limite. Le message d'erreur disparaît alors.

Limitation du courant

Pour régler la valeur de limitation de courant, procédez comme suit :

1. Débranchez tous les consommateurs connectés de la sortie.
2. Appuyez sur la touche Menu (5). La LED Shift (14) s'allume.
3. Appuyez sur le bouton de réglage du courant (8). L'écran affiche ce qui suit : SUCL 5.100.
4. Tournez le bouton de réglage du courant (8) pour régler la valeur de limitation du courant.
5. Appuyer sur la touche Menu (5) pour accepter la valeur réglée.

Si vous essayez de régler une valeur de limitation de courant inférieure à la valeur de consigne réglée pour le courant de sortie, le message d'erreur s'affiche UCL à l'écran. Réglez les deux valeurs de manière à ce que le point de consigne soit inférieur à la valeur limite. Le message d'erreur disparaît alors.

c) Branchement d'un consommateur

Lorsque vous connectez un consommateur, veillez à ce qu'il soit éteir branchement au bloc d'alimentation. La consommation maximale de courant consommateur connecté ne doit pas dépasser les spécifications indiquées dans les caractéristiques techniques.

Le montage en série des sorties de plusieurs blocs d'alimentation peut générer des tensions dangereuses > 75 V/DC en cas de contact ; ces tensions représentent un danger mortel si vous entrez en contact avec elles. À partir de cette tension, vous ne devez utiliser que des accessoires avec isolation renforcée (câbles électriques, cordons de mesure, etc.). Évitez d'utiliser des fils et contacts métalliques dénudés. Tous ces endroits dénudés doivent être recouverts de matériaux isolants appropriés et difficilement inflammables ou prenez toute autre mesure afin de vous contre les contacts directs et courts-circuits.

Assurez-vous que la section du conducteur soit suffisante pour la puissance courant prévue.

Procédez comme suit pour connecter un consommateur :

1. Débranchez les consommateurs connectés de la sortie.
2. Reliez le pôle positif (+) du consommateur à la borne rouge « + » et le pôle négatif (-) à la borne noire « - » de la sortie. Utilisez pour cela les câbles de raccordement fournis ou d'autres câbles de raccordement adaptés et suffisamment dimensionnés à cet effet.

d) Réglez le point de consigne de la tension/du courant

Utilisez le régulateur de tension ou de courant (7,8) pour régler le point de consigne de la tension ou du courant :

• Tournez le bouton de réglage dans le sens horaire pour augmenter la valeur du point de consigne.
• Tournez le bouton de réglage dans le sens antihoraire pour diminuer la valeur du point de consigne.
• Appuyez sur le bouton de réglage pour passer du réglage grossier au réglage fin.

En service normal, l'appareil fonctionne en mode de tension constante. Cela signifie que le bloc d'alimentation fournit une tension de sortie préréglée constante. Ce mode est signalé par l'indicateur d'état LED « C.V » (16). Lorsque le courant préréglé est atteint, l'appareil passe en mode courant constant et ajuste la valeur de la tension pour ne pas dépasser la valeur de courant définie. Ce mode est signalé par l'indicateur d'état LED « C.V » (17).

e) Sélection de l'affichage du courant/de la puissance

En plus de la tension, le courant ou la puissance mesuré peut s'afficher à l'écran. Veuillez procéder comme suit pour basculer entre les modes affichage du courant et affichage de la puissance :

1. Appuyez sur la touche Menu (5). La LED Shift (14) s'allume.

2. Appuyez sur la touche de l'affichage du courant/de la puissance (4) pour basculer entre l'affichage de courant et l'affichage de puissance :

3. Si la lettre « W » s'allume à côté de l'affichage du courant/de la puissance (12), la puissance mesurée s'affiche.

4. Si la lettre « A » s'allume à côté de l'affichage du courant/de la puissance (12), le courant mesuré s'affiche.

f) Activer/désactiver la sortie

L'appareil dispose d'une fonction pour activer/désactiver manuellement la sortie.

Pour activer ou désactiver la sortie, appuyer sur la touche « Sortie Marche/Arrêt » (2).

• Si la LED située à côté de la touche « Sortie Marche/Arrêt » (2) s'allume, la sortie est activée.
• Si la LED située à côté de la touche « Sortie Marche/Arrêt » (2) s'éteint, la sortie est désactivée.

Ajustement des paramètres par défaut

Par défaut, la sortie est désactivée au démarrage de l'appareil. Vous pouvez également régler l'appareil de manière à ce que le dernier état de la sortie soit repris lors de la mise sous tension. Pour ce faire, procédez comme suit :

1. Maintenez appuyée la touche Menu (5) et maintenez-la enfoncée pour accéder au mode Menu.
2. Tournez le bouton de réglage de la tension (7) jusqu'à ce que ☐ PU ☐ SEE s'affiche à l'écran.
3. Appuyez sur le bouton de réglage de la tension (7) pour ajuster les paramètres. L'écran affiche □ .PU □ OFF
4. Tournez le bouton de réglage de courant (8) jusqu'à ce que PULASE s'affiche à l'écran. Ce réglage permet de reprendre le dernier état de la sortie paramétré lorsque l'appareil est allumé.
5. Appuyez sur le bouton de réglage de la tension (7) pour confirmer le réglage que vous venez d'effectuer.
6. Appuyer sur la touche Menu (5) pour quitter le mode Menu.

g) Enregistrement et rappel des préréglages

L'appareil dispose de trois touches qui permettent d'enregistrer et de rappeler les préréglages du courant et de la tension.

Enregistrement des préréglages

Procédez comme suit pour enregistrer des préréglages :

1. Débranchez tous les consommateurs connectés de la sortie.
2. Appuyez sur l'une des touches de préréglage (3).

3. Réglez la tension ou le courant à l'aide des boutons (7,8).

4. Les valeurs réglées sont automatiquement enregistrées comme préréglage pour la touche sélectionnée.

Rappel des préréglages

Vérifiez toujours les valeurs réglées avant de brancher un consommateur afin qu'il ne soit pas endommagé.

Pour rappeler un préréglage enregistré, il suffit d'appuyer sur la touche de correspondante (3). La LED située à côté de la touche enfoncée s'allume et les valeurs préréglées sont prises en compte.

h) Verrouillage/déverrouillage des touches

Le verrouillage des touches vous permet de bloquer les touches et les boutons rotatifs du panneau de commande pour empêcher toute saisie involontaire. Procédez comme suit pour activer ou désactiver le verrouillage des touches :

1. Appuyez sur la touche de verrouillage des touches (4) pour activer le blocage des touches. La LED « Verrouillage » 15 s'allume.
2. Appuyez de nouveau sur la touche de verrouillage des touches (4) pour désactiver le blocage des touches. La LED « Verrouillage » (15) s'éteint.

i) Utilisation de la fonction Sense

La fonction Sense est un réglage automatique de la tension pour les bornes de raccordement (9,10). De plus, deux cordons de mesure séparés sont connectés en parallèle avec des câbles de raccordement. Sur ces deux cordons de mesure, la chute de tension, qui se produit sur les câbles de raccordement, est mesurée. Le bloc d'alimentation de laboraté automatiquement cette chute de tension de manière à ce que la tension effectivement réglée soit présente au niveau du consommateur.

1. Éteignez le bloc d'alimentation de laboratoire et les éventuels consommateurs connectés.
2. Branchez toujours d'abord les câbles d'alimentation de la sortie du bloc d'alimentation de laboratoire (9,10) au consommateur. Veillez à ce que la polarité soit correcte.
3. À l'aide d'un petit tournevis, appuyez vers l'intérieur sur le bouton poussoir des prises de connexion « RS+ » et « RS » (18) et insérez les câbles dans les ouvertures des bornes. Contrôlez qu'ils soient bien enfoncés.

4. Maintenant, connectez les deux fils de détection en respectant la polarité au consommateur. La section transversale du conducteur pour les fils Sense doit être d'au moins 0,34 mm².

5. Desserrez toujours les connexions dans l'ordre inverse (d'abord les fils Sense, puis les câbles de raccordement).

RS+ O/P+ O/P- RS- A/W 0/6 SHIFT MENU POWER OUTPUT 80W MAX

Veiller à ce que les câbles Sense aient une connexion si possible à proximité du point de connexion du consommateur. Faites attention à la bonne polarité !

Ne court-circuitez jamais les câbles Sense.

j) Réinitialisation de l'appareil aux réglages d'usine

Procédez comme suit pour restaurer les paramètres par défaut de l'appareil :

1. Maintenez la touche Menu enfoncée, pour accéder au mode Menu.
2. Tournez le bouton de réglage de la tension (7) jusqu'à ce que FACS SEE s'affiche à l'écran.
3. Appuyez sur le bouton de réglage de la tension (7) pour ouvrir le menu des paramètres d'usine. Le message F A R S affiche à l'écran.
4. Tournez le bouton de réglage du courant (8) jusqu'à ce que FACS YES s'affiche à l'écran.
5. Appuyez sur le bouton de réglage du courant (8) pour remettre l'appareil aux réglages d'usine.

10. Mode de fonctionnement maître/esclave

Pour obtenir des courants de sortie plus élevés, vous pouvez connecter an parallèle jusqu'à 30 blocs d'alimentation de laboratoire LSP-1362 par commande maître/esclave. Dans ce cas, tous les blocs d'alimentation de laboratoire sont commandés par l'appareil maître. Le courant fourni au consommateur est la somme des courants fournis par chaque bloc d'alimentation de laboratoire. La tension est la même sur l'ensemble du circuit et correspond au point de consigne réglé sur l'appareil « maître ».

a) Préparation des appareils

Pour préparer les appareils pour le fonctionnement maître/esclave, chaque appareil doit être doté de son propre identifiant.

• Appareil maître : ID=0
  • 1. Appareil esclave : ID=1
  • 2. Appareil esclave : ID=2; etc

Procédez comme suit pour attribuer un identifiant à un appareil :

1. Maintenez la touche Menu enfoncée pour accéder au mode Menu.
2. Tournez le bouton de réglage de la tension (7) jusqu'à ce que s'affiche à l'écran. ☐ Add ☐ SET
3. Appuyez sur le bouton de réglage de la tension (7) pour ouvrir le menu adresse.

4. Tournez le bouton de réglage du courant (8) jusqu'à ce que l'identifiant de l'adresse souhaité s'affiche à l'écran.

5. Appuyez sur le bouton de réglage de la tension (7) pour confirmer l'identifiant de l'adresse choisi.

6. Appuyer sur la touche Menu (5) pour quitter le mode Menu.

b) Connexion des appareils

Veillez à ce que les câbles de raccordement utilisés aient la même longueur et la même section.

Suivez la procédure qui suit pour connecter les appareils entre eux :

1. Reliez le câble de connexion maître/esclave au connecteur maître (20) de l'appareil maître et au connecteur esclave (21) de l'appareil esclave.
2. Si vous souhaitez connecter d'autres appareils esclaves, connectez un autre câble de connexion maître/esclave à la connexion maître (20) de l'appareil esclave et à la connexion esclave (21) de l'appareil esclave suivant.
3. Branchez la fiche de terminaison à la connexion maître (20) du dernier appareil esclave.

Si la connexion maître/esclave a été correctement établie, la LED « Esclave » (13) passe au vert.
c) Branchement d'un consommateur

Le consommateur doit être connecté en parallèle avec les appareils utilisés.

Le courant fourni au consommateur résulte du produit du courant réglé sur l'appareil maître et du nombre d'appareils utilisés.

I1 I2 I3 I0 = I1 + I2 + I3

11. Diagnostic et dépannage

Avec cette alimentation de laboratoire, vous avez acquis un produit d'une grande sécurité de fonctionnement.

Il est toutefois possible que des problèmes ou des pannes surviennent. A ce niveau, nous souhaitons vous décrire comment vous dépanner le cas échéant :

Respectez impérativement les consignes de sécurité (voir Abschnitt „6. Consignes de sécurité“ auf Seite 57).

Problème Causes Dépannage
L'appareil ne peut être mis en marche.	L'appareil n'est pas raccordé à l'alimentation électriqueDisjoncteur de sécurité déclenché	Brancher l'alimentation secteurVérifier le disjoncteur de sécurité
Les appareils consommateurs branchés ne fonctionnent pas.	La tension n'est pas réglée correctementPolarité incorrecteConsommateur inadapté	Régler la tension correctement.Assurer une polarité correcteVérifier les caractéristiques techniques du consommateur
Messages affichésUULErra	Message d'erreur sur la limitation de tensionla valeur réglée pour la limitation de tension est inférieure au point de consigne pour la tension de sortie.	Tourner le bouton de réglage de la tension (7) dans le sens horaire. La valeur de limitation de tension et le point de consigne de la tension de sortie sont ajustés ensemble.Alternative : Réinitialiser l'appareil en l'éteignant et en le rallumant.
Messages affichésErraUCL	Message d'erreur concernant la limitation de courant :La valeur réglée pour la limitation de courant est inférieure au point de consigne du courant de sortie.	Tourner le bouton de réglage du courant (8) dans le sens horaire. La valeur de limitation du courant et le point de consigne du courant de sortie sont ajustés ensemble.Alternative : Réinitialiser l'appareil en l'éteignant et en le rallumant
Messagesaffichés	Message d'erreur concernant la protection contre les surtensions. La tension en sortie est supérieure au point de consigne réglé pour la tension.	Éteindre l'appareil.Débrancher les consommateurs.Allumer à nouveau l'appareil.Si l'erreur persiste, contacter le service après-vente.
Messagesaffichés	Message d'erreur concernant la protection contre les surintensités. Le courant en sortie est supérieur au point de consigne réglé pour le courant.	Éteindre l'appareil.Débrancher les consommateurs.Allumer à nouveau l'appareil.Si l'erreur persiste, contacter le service après-vente.
Messagesaffichés	Message d'erreur concernant la surchauffe.La température du système est trop élevée.	Éteindre l'appareil.Débrancher les consommateurs.Laissez l'appareil refroidir pendant 30 minutes.Allumer à nouveau l'appareil.Si l'erreur persiste, contacter le service après-vente.
Messagesaffichés	Message d'avertissement concernant la limitation de tensionLe point de consigne de la tension ne peut pas être augmenté, car la valeur réglée pour la limitation de tension est atteinte.	Augmenter la valeur de la limitation de tension si nécessaire
Messagesaffichés	Message d'avertissement concernant la limitation de courantLe point de consigne pour le courant ne peut pas être augmenté, car la valeur réglée pour la limitation de courant est atteinte.	Augmenter la valeur de limitation de courant, le cas échéant

Les réparations autres que celles décrites ci-dessus doivent être effectuées uniquement par un technicien qualifié et agréé. Si vous avez des questions concernant la manipulation de l'appareil, notre assistance technique se tient à votre disposition.

12. Entretien et nettoyage

N'utilisez en aucun cas des produits de nettoyage agressifs, à base d'alcool ou toute autre solution chimique, car ceux-ci pourraient endommager le boîtier et provoquer des dysfonctionnements.

• Débranchez toujours le produit avant de le nettoyer. Ne le plongez jamais dans l'eau.
• Pour nettoyer le produit, utilisez un chiffon sec et non pelucheux.
• Lors du nettoyage, n'appuyez pas trop fort sur la surface du boîtier et de l'écran LCD afin d'éviter les rayures.

13. Élimination des déchets

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.

Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :

• à nos filiales Conrad
  • dans les centres de collecte créés par Conrad
• dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usagé à mettre au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations s'appliquer pour la remise et le recyclage des appareils usagés.

14. Données techniques

Tension d'entrée 100–240 V/CA, 50–60 Hz

Courant d'entrée.... max. 0,5 A

Tension de sortie 0,5 À 36 V/CC

Courant de sortie....0–5 A

Puissance de sortie .... max. 80 W

Rendement......≥ 78 %

Facteur de puissance ....≥ 0,9

Précision d'affichage .... ± 0,5 % (+ 5 comptes)

Régulation de tension

Résolution 10 mV (à min. 0,5 V)

Stabilité en cas de variation de charge (0 à 100 %)......≤ 30 mV

Stabilité en cas de variation de la tension secteur (+10 %) ....≤ 4 mV

Ondulation résiduelle

(crête à crête)......≤ 35 mV

Régulation du courant

Résolution .... 1 mA (à min. 30 mA)

Stabilité en cas de variation de charge (0 à 100 %) ....≤ 10 mA

Stabilité en cas de variation de la tension secteur (+10 %) ....... ≤ 10 mA

Conditions de service .... 0 à +40 °C max. 80 % humidité relative (sans condensation)

Conditions de stockage ....- -20 à +70 °C max. 80 % humidité relative (sans condensation)

Dimensions (L x l x h) 330 x 54 x 137 mm

Poids....1,65 kg

Pagina

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
