BEDIENUNGSANLEITUNG LSP-1362 VOLTCRAFT

D Bedienungsanleitung

LSP-1362 Labornetzgerät

Best.-Nr. 2247646 Seite 2 - 26

1. Einführung 4
2. Symbol-Erklärung....4
3. Bestimmungsgemäße Verwendung ....5
4. Lieferumfang 6
5. Merkmale und Funktionen....6
6. Sicherheitshinweise....7

a) Allgemein....7
b) Angeschlossene Geräte....7
c) Aufstellort 8
d) Betrieb....8
e) Elektrische Sicherheit....9

1. Bedienelemente ....10

a) Bedienpanel 10
b) Display....11
c) Rückseite....12

1. Inbetriebnahme ....13

a) Netzanschluss vornehmen....13
b) Gerät aufstellen....13

1. Normalbetrieb....14

a) Gerät einschalten....14
b) Begrenzung für Spannung/Strom einstellen....14
c) Verbraucher anschließen 15
d) Sollwert für Spannung/Strom einstellen 16
e) Strom-/Leistungsanzeige auswählen 16
f) Ausgang ein-/ausschalten....17

g) Voreinstellungen hinterlegen und abrufen....17
h) Tastensperre aktivieren/deaktivieren....18

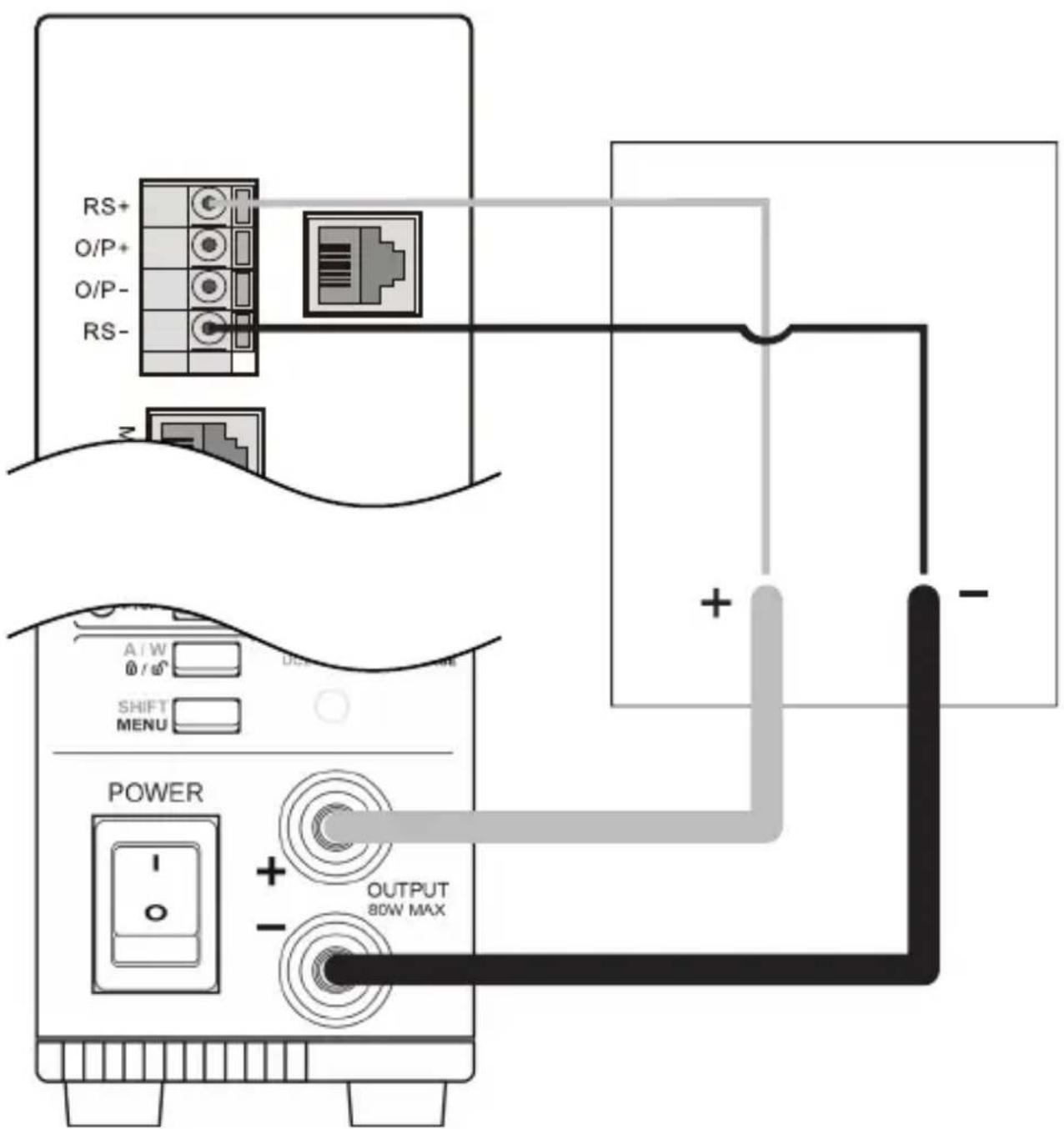

i) Sense-Funktion nutzen ....18

j) Gerät auf Werkseinstellungen zurücksetzen......20

1. Master/Slave-Betrieb....20

a) Geräte vorbereiten ....20

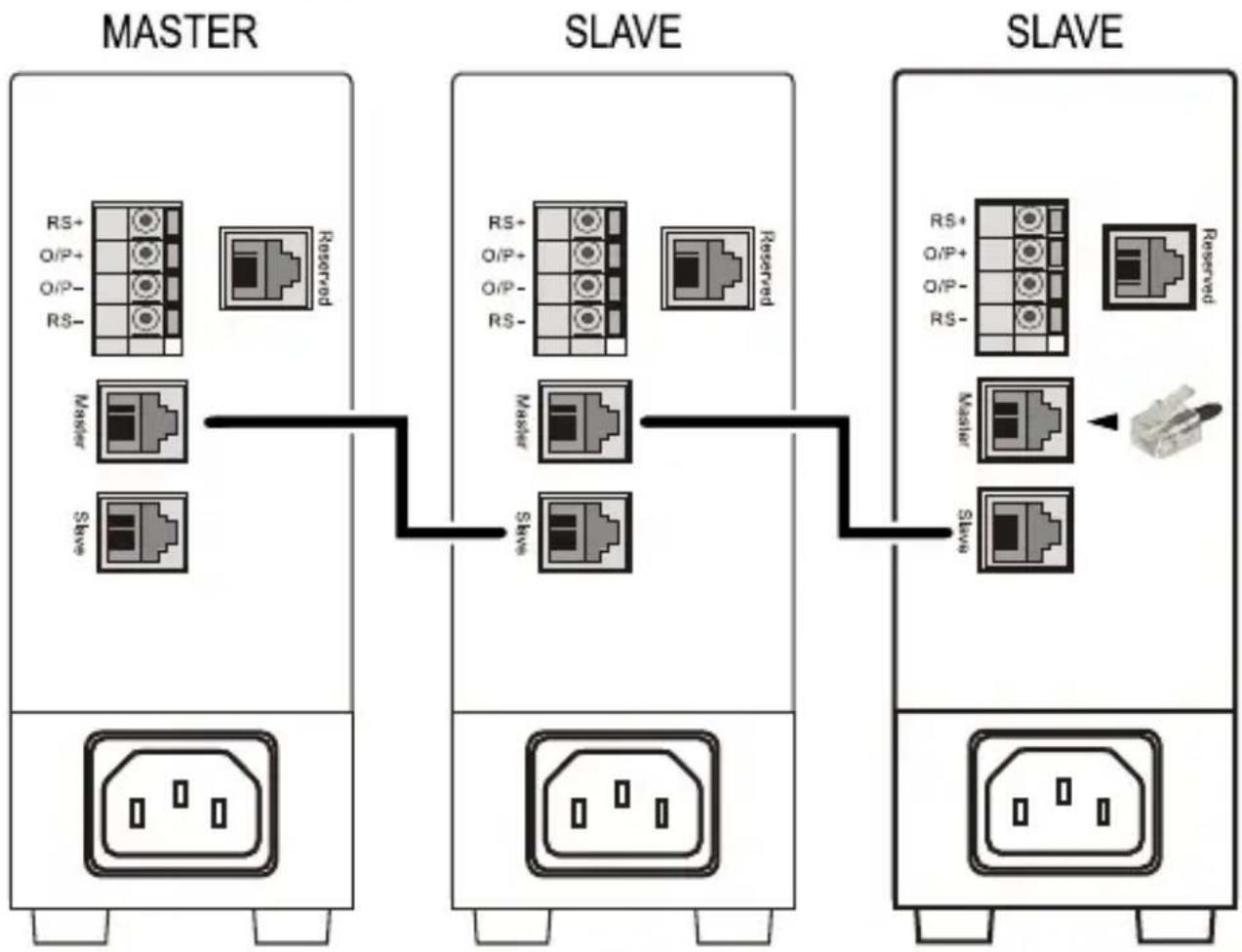

b) Geräte verbinden....21

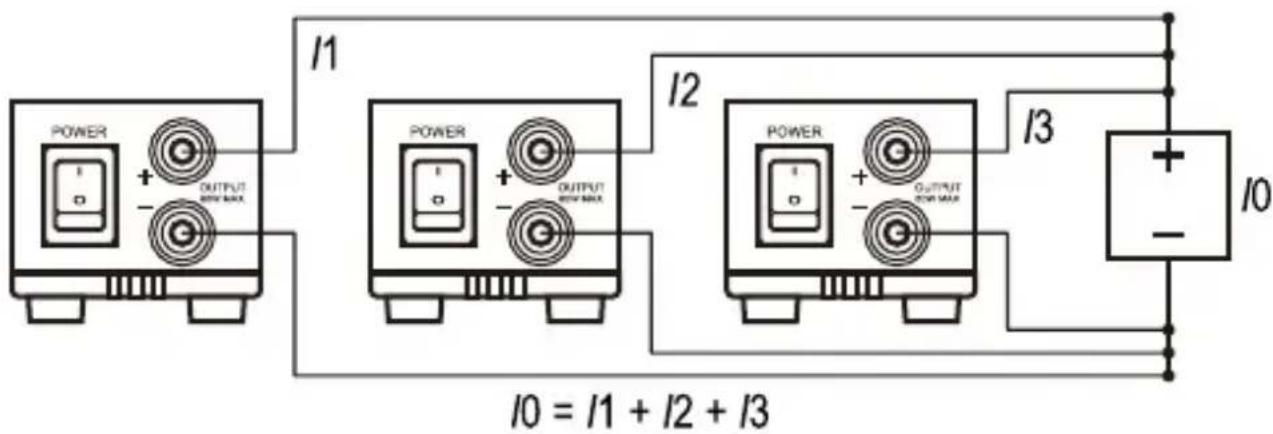

c) Verbraucher anschließen 22

1. Fehlersuche und Störungsbeseitigung....23
2. Pflege und Reinigung....25
3. Entsorgung....25
4. Technische Daten....26

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: ____ www.conrad.ch

2. Symbol-Erklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z. B. durch einen elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Bedienung gegeben werden sollen.

Das Produkt darf nur in trockenen, geschlossenen Innenräumen verwendet und betrieben werden. Das Produkt darf nicht feucht oder nass werden. Es besteht Lebensgefahr durch einen elektrischen Schlag!

Dieses Symbol erinnert Sie daran, die zum Produkt gehörende Bedienungsanleitung zu lesen.

3. Bestimmungsgemäße Verwendung

Das Labornetzgerät dient als potentialfreie DC-Spannungsquelle zum Betrieb von Kleinspannungsverbrauchern mit konstanter Spannung oder konstantem Strom. Es können bis zu drei Spannungs-/Strom-Ausgangsbereiche als Voreinstellung hinterlegt werden. Die maximale Ausgangsleistung beträgt 80 Watt. Der DC-Ausgang kann alternativ an der Frontseite über 4 mm Sicherheitsbuchsen oder an der Rückseite über Steckklemmen erfolgen. Über eine Sense-Leitung können Spannungsverluste auf der DC-Leitung kompensiert und der Ausgangswert stabil gehalten werden.

Verwenden Sie immer ausreichend dimensionierte Anschlussleitungen. Ein zu geringer Leiterquerschnitt kann zur Überhitzung und zum Brand führen.

Um höhere Ausgangsströme zu erzielen, können mehrere LSP-1362 Labornetzgeräte per Master/Slave-Steuerung parallelgeschaltet werden. Alle Labornetzgeräte werden in diesem Fall über das Master-Gerät gesteuert.

Eine einstellbare Spannungs- und Strombegrenzung schützt die angeschlossenen Verbraucher vor Überspannung/Überstrom. Beim Erreichen der Spannung/des Stroms wird der Ausgang deaktiviert. Die Spannung und Stromstärke wird im Doppeldisplay angezeigt und ist jeweils stufenlos regelbar.

Das Labornetzgerät ist überlast- und kurzschlussfest und beinhaltet eine Sicherheitstemperaturabschaltung. Das Labornetzgerät ist in Schutzklasse 1 aufgebaut. Es ist nur für den Anschluss an Schutzkontaktsteckdosen mit Schutzerdung und einer haushaltsüblichen Wechselspannung von 100–240 V/AC zugelassen.

Ein Betrieb unter widrigen Umgebungsbedingungen ist nicht zulässig. Widrige Umgebungsbedingungen sind:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Staub und brennbare Gase, Dämpfe oder Lösungsmittel.
• Gewitter bzw. Gewitterbedingungen wie starke elektrostatische Felder usw.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder verändern. Falls Sie das Produkt für andere Zwecke verwenden, als zuvor beschrieben, kann das Produkt beschädigt werden. Außerdem kann eine unsachgemäße Verwendung Gefahren wie z. B. Kurzschluss, Brand, Stromschlag etc. hervorrufen. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

4. Lieferumfang

• Labornetzgerät
• Netzanschlusskabel für Schutzkontakt-Steckdosen
• gewinkelte Anschlussleitungen mit Krokodilklemmen
  • Master/Slave-Verbindungskabel
• Abschlussstecker für Master/Slave-Verbindung
• Bedienungsanleitung

Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Befolgen Sie die Anweisungen auf der Webseite.

5. Merkmale und Funktionen

• Stufenlose Einstellung von Ausgangsspannung (0,5–36 V) bzw. Ausgangsstrom (0–5 A)
  • Drehregler mit Einhandbedienung
• Tastensperre zur Vermeidung von unbeabsichtigtem Verstellen
• Spannungs- und Stromanzeige auf 4-stelligem Display mit 10 mV / 1 mA Auflösung
• Einstellbare Spannungs- und Strombegrenzung zum Schutz von angeschlossenen Verbrauchern
  • 3 Voreinstellungen für Spannung und Strom hinterlegbar
• Möglichkeit zur Parallelschaltung mehrerer LSP-1362 Labornetzgeräte per Master/Slave-Steuerung
• Überhitzungs-, Überspannungs-, Überstrom- und Kurzschluss-Schutz
• Sense-Anschluss zur genauen Bestimmung der Spannung am Verbraucher
• Fehler- und Warnmeldungen auf dem Display

Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemein

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direktem Sonnenlicht, starken Erschütterungen, hoher Feuchtigkeit, Nässe, brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
• Gehen Sie vorsichtig mit dem Produkt um. Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die Sicherheit oder den Anschluss des Produktes haben.
• Wenn kein sicherer Betrieb mehr möglich ist, nehmen Sie das Produkt außer Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere Betrieb ist nicht mehr gewährleistet, wenn das Produkt:
• sichtbare Schäden aufweist,
• nicht mehr ordnungsgemäß funktioniert,
• über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen gelagert wurde oder
• erheblichen Transportbelastungen ausgesetzt wurde.
• Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von einem Fachmann bzw. einer Fachwerkstatt durchführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht beantwortet werden, wenden Sie sich an unseren technischen Kundendienst oder an andere Fachleute.

b) Angeschlossene Geräte

- Beachten Sie auch die Sicherheitshinweise und Bedienungsanleitungen der übrigen Geräte, an die das Produkt angeschlossen wird.

c) Aufstellort

• Das Produkt darf nur in trockenen, geschlossenen Innenräumen betrieben werden. Das Produkt darf nicht feucht oder nass werden. Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!
• Wählen Sie für das Produkt einen stabilen, ebenen, sauberen und ausreichend großen Standort.
• Stellen Sie sicher, dass die Kabel nicht gequetscht oder durch scharfe Kanten be schä digt werden. Verlegen Sie das Anschlusskabel so, dass niemand darüber stolpern kann.
  • Die Netzsteckdose muss sich in der Nähe des Geräts befinden zugänglich sein.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße auf oder neben das Produkt. Wenn diese Flüssigkeiten in das Gerät gelangen, wird es zerstört und es besteht die Gefahr eines Brandes oder elektrischen Schlages.
• Das Produkt erwärmt sich beim Betrieb. Achten Sie auf eine ausreichende Belüftung. Lüftungsschlitze dürfen nicht abgedeckt werden!
• Es dürfen sich keine Geräte mit starken elektrischen oder magnetischen Feldern, wie z. B. Transformatoren, Motoren, schnurlose Telefone, Funkgeräte usw. in direkter Nähe des Produkts befinden, da diese das Produkt beeinflussen können.

d) Betrieb

• Verwenden Sie das Produkt niemals sofort nachdem es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen zu Funktionsstörungen oder Beschädigungen führen! Es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages! Lassen Sie das Produkt zuerst auf Zimmertemperatur erwärmen, bevor Sie es in Betrieb nehmen. Dies kann mehrere Stunden dauern.
• Tragen Sie während der Arbeit mit Netzteilen oder Ladegeräten keine metallenen und leitenden Schmuckketten, Armreifen, Ringe usw. Verbinden Sie Netzteile und Ladegeräte unter keinen Umständen mit Menschen oder Tieren.
• Wenn Flüssigkeit auf oder in das Produkt gelangt:

- Schalten Sie die Netzsteckdose stromlos, an der das Produkt angeschlossen ist. Schalten Sie hierzu den zugehörigen Sicherungsautomaten ab bzw. drehen Sie die Sicherung heraus. Schalten Sie auch den zugehörigen FI-Schutzschalter ab, sodass die Netzsteckdose allpolig von der Netzspannung getrennt ist.

- Ziehen Sie anschließend den Netzstecker aus der Netzsteckdose.

- Betreiben Sie das Produkt nicht mehr, sondern bringen Sie es in eine Fachwerkstatt bzw. entsorgen Sie es umweltgerecht.

e) Elektrische Sicherheit

• Prüfen Sie vor dem Anschluss an das Stromnetz, ob die Anschlusswerte auf dem Typenschild des Produktes mit denen Ihrer Stromversorgung übereinstimmen.
• Wenn das Netzanschlusskabel beschädigt ist:

- Schalten Sie die Netzsteckdose stromlos, an der das Produkt angeschlossen ist. Schalten Sie hierzu den zugehörigen Sicherungsautomaten ab bzw. drehen Sie die Sicherung heraus. Schalten Sie auch den zugehörigen FI-Schutzschalter ab, sodass die Netzsteckdose allpolig von der Netzspannung getrennt ist.

- Ziehen Sie anschließend den Netzstecker aus der Netzsteckdose.

- Ersetzen Sie beschädigte Netzanschlusskabel, bevor Sie das Produkt wieder in Betrieb nehmen.

- Ziehen Sie aus Sicherheitsgründen in den folgenden Fällen den Netzstecker aus der Netzsteckdose:

- vor der Reinigung des Produktes,

- bei Gewitter,

- wenn das Produkt über einen längeren Zeitraum nicht verwendet wird.

• Netzstecker dürfen nie mit nassen Händen ein- oder ausgesteckt werden.
• Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.
• In Schulen, Ausbildungsstätten, Hobby- und Selbsthilfewerkstätten muss der Umgang mit elektrischen Geräten durch geschultes Personal überwacht werden.
• Beachten Sie in gewerblichen Einrichtungen die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel.

7. Bedienelemente

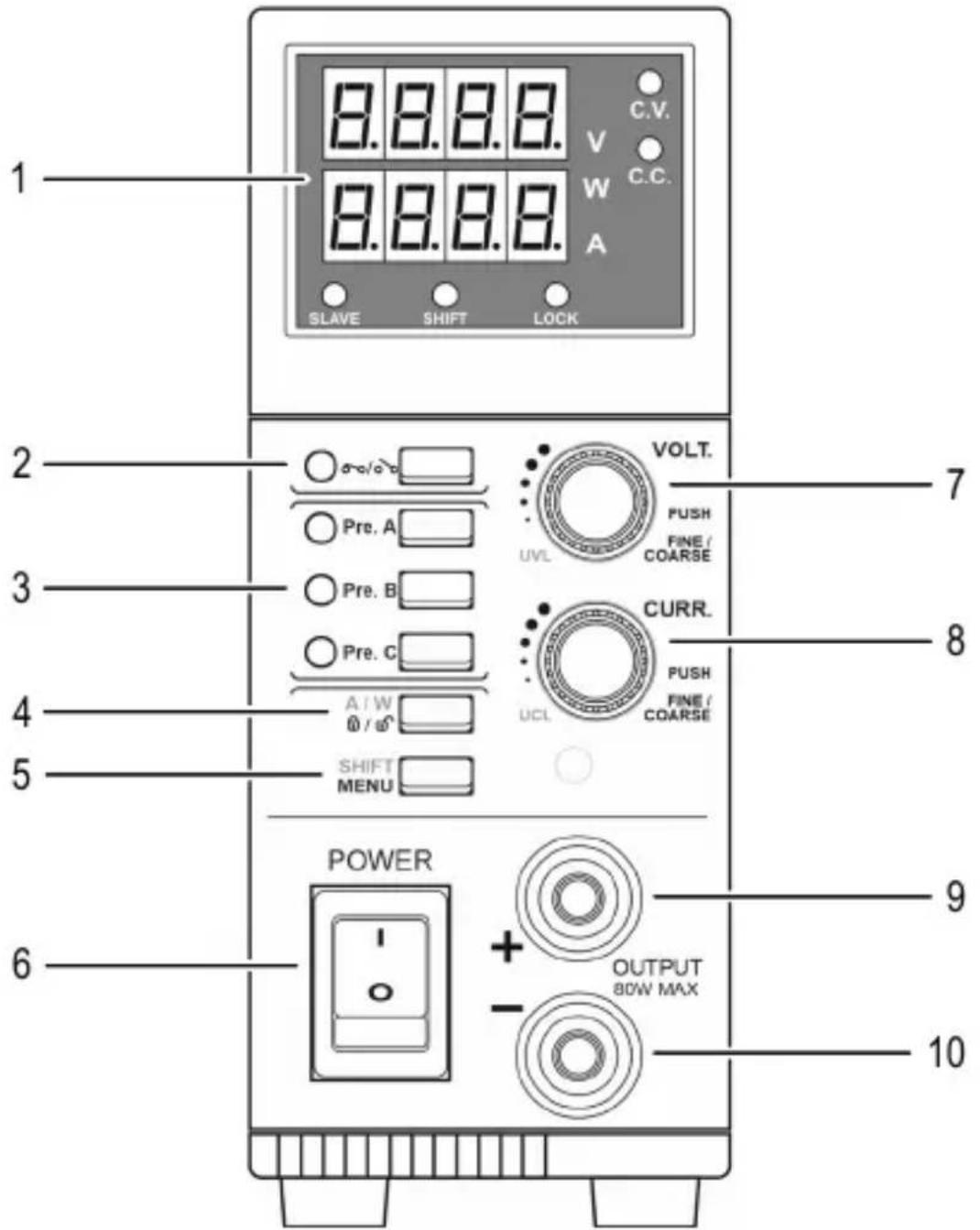

a) Bedienpanel

1 8.8.8.8. C.V. V W A SLAVE SHIFT LOCK 2 ○/○○ ○ Pre. A ○ Pre. B ○ Pre. C A / W ○ / Ø SHIFT MENU 7 VOLT. UVL PUSH FINE / COARSE CURR. UCL PUSH FINE / COARSE 9 POWER OUTPUT 80W MAX 10

1 Display 2 Taste Ausgang EIN/AUS

3 Voreinstellungstasten A–C 4 Tastensperre / Strom-/Leistungsanzeige

5 Menütaste / Shift 6 EIN/AUS-Kippschalter

7 Spannungs-Drehregler 8 Strom-Drehregler

9 Anschluss Pluspol 10 Anschluss Minuspol

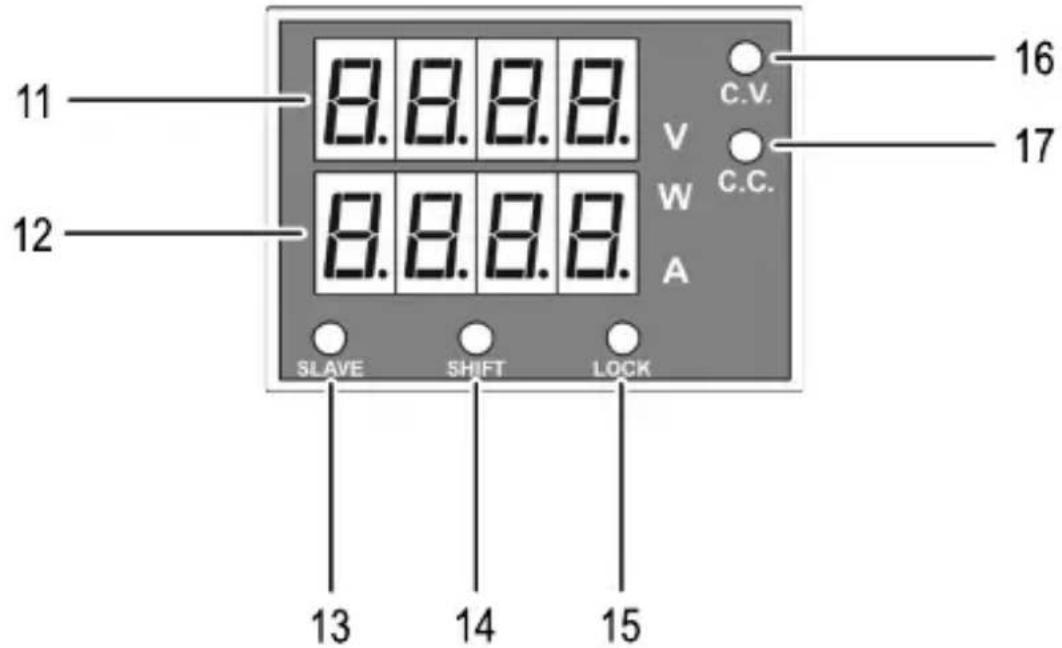

b) Display

11 12 8.8.8.8. V W C.V. C.C. 16 17 8.8.8.8. A SLAVE SHIFT LOCK 13 14 15

11 Spannungsanzeige 12 Strom-/Leistungsanzeige
13 LED Slave 14 LED Shift
15 LED Lock 16 LED Konstantspannung
17 LED Konstantstrom

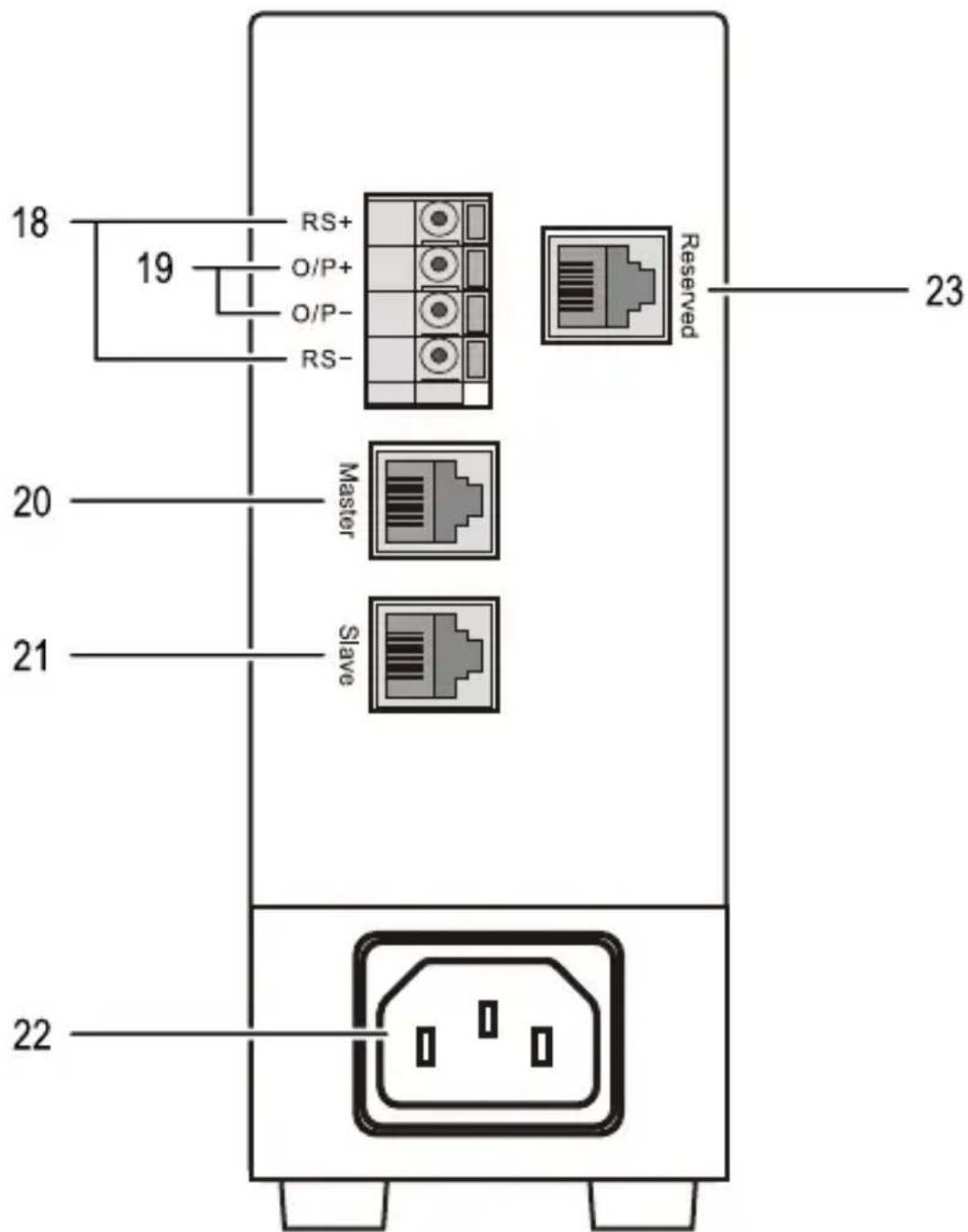

c) Rückseite

18 Anschlüsse für Sense-Leitung 19 Alternativer Spannungsausgang
20 Master-Anschluss 21 Slave-Anschluss
22 Netzstecker-Anschluss 23 Anschluss zur werksseitigen Konfiguration

8. Inbetriebnahme

Das Labornetzgerät ist kein Ladegerät. Verwenden Sie zum Laden von Akkus geeignete Ladegeräte mit entsprechender Ladeabschaltung. Bei längerem Betrieb mit Nennlast wird die Gehäuseoberfläche warm. Achtung! Mögliche Verbrennungsgefahr! Achten Sie daher unbedingt auf eine ausreichende Belüftung des Netzgerätes und betreiben Sie es niemals teilweise oder ganz abgedeckt, um eventuelle Schäden zu vermeiden.

Achten Sie beim Anschluss eines Verbrauchers unbedingt darauf, dass dieser im nicht eingeschalteten Zustand angeschlossen wird. Ein eingeschalteter Verbraucher kann beim Anschluss an die Ausgangsbuchsen des Netzgerätes zu einer Funkenbildung führen, welche wiederum die Buchsen bzw. die angeschlossenen Leitungen und/oder deren Klemmen beschädigen können.

Wenn Sie Ihr Netzgerät nicht benötigen, schalten Sie es aus und trennen es vom Netz. Die Anzeigen bleiben nach dem Ausschalten noch einige Sekunden an, um die internen Kondensatoren zu entladen und die zuletzt eingestellten Parameter abzuspeichern. Auf einen ausreichenden Leiterquerschnitt der DC-Anschlussleitungen ist unbedingt zu achten, da eine Überlastung zum Leitungsbrand führen kann.

a) Netzanschluss vornehmen

Gehen Sie wie folgt vor, um das Labornetzgerät an die Stromversorgung anzuschließen:

1. Verbinden Sie das mitgelieferte Netzanschlusskabel mit dem Netzstecker-Anschluss (22). Achten Sie auf festen Sitz.
2. Verbinden Sie das andere Ende des Netzanschlusskabels mit einer geeigneten Schutzkontakt-Steckdose.

b) Gerät aufstellen

Stellen Sie das Labornetzgerät auf eine stabile, ebene und unempfindliche Oberfläche. Achten Sie darauf, dass die Lüftungsschlitze im Gehäuse nicht verdeckt werden.

9. Normalbetrieb

a) Gerät einschalten

Gehen Sie wie folgt vor, um das Labornetzgerät einzuschalten:

1. Stellen Sie sicher, dass das Labornetzgerät an die Stromversorgung angeschlossen ist und stabil auf einer geeigneten Unterlage steht.
2. Entfernen Sie eventuell angeschlossene Verbraucher vom Ausgang (9,10).
3. Schalten Sie das Labornetzgerät am EIN/AUS-Kippschalter (6) ein.

Nach dem Einschalten wird im Display zunächst die aktuelle Firmware-Version angezeigt (z. B. „rUe 1.1“). Anschließend wird in der Spannungsanzeige (11) bzw. Strom-/Leistungsanzeige (12) kurz der aktuell eingestellte Sollwert für die Spannung und den Strom und schließlich die aktuell gemessenen Werte für Spannung und Strom eingeblendet.

b) Begrenzung für Spannung/Strom einstellen

Stellen Sie vor jeder Spannungseinstellung erst die Spannungs-/Strombegrenzung ein. Die Begrenzung dient dazu, angeschlossene Verbraucher zu schützen. Ein zu hoher Strom kann beispielsweise Ihre Anschlussleitungen beschädigen.

Spannungsbegrenzung

Gehen Sie wie folgt vor, um den Wert für die Spannungsbegrenzung einzustellen:

1. Trennen Sie ggf. angeschlossene Verbraucher vom Ausgang.
2. Drücken Sie die Menütaste (5). Die LED Shift (14) leuchtet auf.
3. Drücken Sie auf den Spannungs-Drehregler (7). Im Display erscheint die folgende Anzeige: 3600 500L.
4. Drehen Sie den Spannungs-Drehregler (7), um den Wert für die Spannungsbegrenzung anzupassen.
5. Drücken Sie die Menütaste (5), um den eingestellten Wert zu übernehmen.

→ Wenn Sie versuchen, einen Wert für die Spannungsbegrenzung einzustellen, der unter dem eingestellten Sollwert für die Ausgangsspannung liegt, erscheint im Display die Fehlermeldung .Passen Sie die beiden Werte so an, dass der Sollwert unter dem Grenzwert liegt. Anschließend erlischt die Fehlermeldung.

Strombegrenzung

Gehen Sie wie folgt vor, um den Wert für die Strombegrenzung einzustellen:

1. Trennen Sie ggf. angeschlossene Verbraucher vom Ausgang.
2. Drücken Sie die Menütaste (5). Die LED Shift (14) leuchtet auf.
3. Drücken Sie auf den Strom-Drehregler (8). Im Display erscheint die folgende Anzeige: SUCL 5.100.
4. Drehen Sie den Strom-Drehregler (8), um den Wert für die Strombegrenzung anzupassen.
5. Drücken Sie die Menütaste (5), um den eingestellten Wert zu übernehmen.

Wenn Sie versuchen, einen Wert für die Strombegrenzung einzustellen, der unter dem eingestellten Sollwert für den Ausgangsstrom liegt, erscheint im Display die Fehlermeldung E Passen Sie die beiden Werte so an, dass der Sollwert unter dem Grenzwert liegt. Anschließend erlischt die Fehlermeldung.

c) Verbraucher anschließen

Achten Sie beim Anschluss eines Verbrauchers darauf, dass dieser ausgeschaltet mit dem Netzgerät verbunden wird. Die maximale Stromaufnahme des anzuschließenden Verbrauchers darf die Angaben in den technischen Daten nicht überschreiten.

Bei der Reihenschaltung der Ausgänge mehrerer Netzgeräte können berührungsgefährliche Spannungen (> 75 VDC) erzeugt werden, welche bei Berührung lebensgefährlich sein können. Ab dieser Spannung darf nur schutzisoliertes Zubehör (Anschlussleitungen, Messleitungen etc.) verwendet werden. Die Verwendung metallisch blanker Leitungen und Kontakte ist zu vermeiden. Alle diese blanken Stellen sind durch geeignete, schwer entflammbare Isolierstoffe oder andere Maßnahmen abzudecken und vor direkter Berührung und Kurzschluss zu schützen.

Achten Sie auf einen ausreichenden Leiterquerschnitt für die vorgesehene Stromstärke.

Gehen Sie wie folgt vor, um einen Verbraucher anzuschließen:

1. Entfernen Sie ggf. angeschlossene Verbraucher vom Ausgang.
2. Verbinden Sie den Pluspol (+) des Verbrauchers mit der roten Buchse „+“ und den Minuspol (-) mit der schwarzen Buchse „-“ des Ausgangs. Nutzen Sie dafür die mitgelieferten Anschlussleitungen oder andere geeignete und ausreichend dimensionierte Anschlussleitungen.

d) Sollwert für Spannung/Strom einstellen

Nutzen Sie den Spannungs- bzw. Stromdrehregler (7,8), um den Sollwert für Spannung bzw. Strom einzustellen:

• Drehen Sie den Drehregler im Uhrzeigersinn, um den Sollwert zu erhöhen.
• Drehen Sie den Drehregler gegen den Uhrzeigersinn, um den Sollwert zu verringern.
• Drücken Sie den Drehregler, um zwischen Grob- und Feineinstellung zu wechseln.

Im normalen Betrieb arbeitet das Gerät im Konstantspannungs-Modus. Das heißt, das Netzgerät gibt eine konstante voreingestellte Ausgangsspannung ab. Dieser Betrieb wird mit der Status-LED „C.V.“ (16) signalisiert. Wenn die voreingestellte Stromstärke erreicht wird, schaltet das Gerät in den Konstantstrom-Modus und passt den Spannungswert so an, dass die eingestellte Stromstärke nicht überschritten wird. Dieser Betrieb wird mit der Status-LED „C.C.“ (17) signalisiert.

e) Strom-/Leistungsanzeige auswählen

Neben der Spannung kann im Display der aktuell gemessene Strom oder die Leistung angezeigt werden. Um zwischen Strom- und Leistungsanzeige umzuschalten, gehen Sie wie folgt vor:

1. Drücken Sie die Menütaste (5). Die LED Shift (14) leuchtet auf.
2. Drücken Sie die Taste für die Strom-/Leistungsanzeige (4), um zwischen Strom- und Leistungsanzeige umzuschalten:
3. Wenn der Buchstabe „W“ neben der Strom-/Leistungsanzeige (12) aufleuchtet, wird die gemessene Leistung angezeigt.
4. Wenn der Buchstabe „A“ neben der Strom-/Leistungsanzeige (12) aufleuchtet, wird der gemessene Strom angezeigt.

f) Ausgang ein-/ausschalten

Das Gerät verfügt über eine Funktion, um den Ausgang manuell ein-/auszuschalten.

Um den Ausgang ein- bzw. auszuschalten, drücken Sie die Taste „Ausgang EIN/AUS“ (2).

• Wenn die LED neben der Taste „Ausgang EIN/AUS“ (2) leuchtet, ist der Ausgang eingeschaltet.
• Wenn die LED neben der Taste „Ausgang EIN/AUS“ (2) erlischt, ist der Ausgang ausgeschaltet.

Standardeinstellung anpassen

Standardmäßig ist der Ausgang beim Starten des Gerätes ausgeschaltet. Sie können das Gerät alternativ so einstellen, dass beim Einschalten der zuletzt eingestellte Status des Ausgangs übernommen wird. Gehen Sie dazu wie folgt vor:

1. Halten Sie die Menütaste (5) lang gedrückt, um in den Menümodus zu gelangen.
2. Drehen Sie den Spannungs-Drehregler (7), bis im Display die Anzeige erscheint.
3. Drücken Sie den Spannungs-Drehregler (7), um die Einstellung anzupassen. Im Display erscheint die Anzeige □ PU □ OFF
4. Drehen Sie den Strom-Drehregler (8), bis im Display die Anzeige erscheint. Bei dieser Einstellung wird beim Einschalten des Gerätes der zuletzt eingestellte Status des Ausgangs übernommen.
5. Drücken Sie den Spannungs-Drehregler (7), um die vorgenommene Einstellung zu bestätigen.
6. Drücken Sie die Menütaste (5), um den Menümodus zu beenden.

g) Voreinstellungen hinterlegen und abrufen

Das Gerät verfügt über drei Tasten, über die Voreinstellungen für Strom und Spannung hinterlegt und abgerufen werden können.

Voreinstellungen hinterlegen

Gehen Sie wie folgt vor, um Voreinstellungen zu hinterlegen:

1. Trennen Sie ggf. angeschlossene Verbraucher vom Ausgang.
2. Drücken Sie eine der Voreinstellungstasten (3).
3. Stellen Sie die Spannung bzw. den Strom mit den Drehreglern (7,8) ein.
4. Die eingestellten Werte werden automatisch als Voreinstellung für die gewählte Taste gespeichert.

Voreinstellungen abrufen

Prüfen Sie immer die eingestellten Werte, bevor Sie einen Verbraucher anschließen, damit dieser nicht beschädigt wird.

Um eine hinterlegte Voreinstellung abzurufen, drücken Sie einfach auf die jeweilige Voreinstellungstaste (3). Die LED neben der gedrückten Taste leuchtet auf und die voreingestellten Werte werden übernommen.

h) Tastensperre aktivieren/deaktivieren

Mit der Tastensperre können Sie die Tasten und Drehregler des Bedienpanels sperren, um unbeabsichtigte Eingaben zu verhindern. Gehen Sie wie folgt vor, um die Tastensperre zu aktivieren oder zu deaktivieren:

1. Drücken Sie die Taste für die Tastensperre (4), um die Tastensperre zu aktivieren. Die LED „LOCK“ (15) leuchtet auf.
2. Drücken Sie die Taste für die Tastensperre (4) erneut, um die Tastensperre zu deaktivieren. Die LED „LOCK“ (15) erlischt.

i) Sense-Funktion nutzen

Die Sense-Funktion ist eine automatische Spannungsregelung für die Anschlussbuchsen (9,10). Dazu werden zwei separate Messleitungen parallel zu den Anschlussleitungen angeschlossen. Auf diesen beiden Messleitungen wird der Spannungsabfall, welcher auf den Anschlussleitungen auftritt, gemessen. Diesen Spannungsabfall gleicht das Labornetzgerät automatisch aus, so dass am Verbraucher die tatsächlich eingestellte Spannung anliegt.

1. Schalten Sie Labornetzgerät und eventuell angeschlossene Verbraucher aus.
2. Verbinden Sie immer zuerst die Versorgungsleitungen am Ausgang des Labornetzgeräts (9,10) mit dem Verbraucher. Achten Sie dabei auf die richtige Polarität.
3. Drücken Sie an den rückseitigen Anschlussbuchsen „RS+“ und „RS-“ (18) die Klemmenentriegelung mit einem kleinen Schraubendreher nach innen und stecken Sie die Leitungen in die Klemmöffnungen. Kontrollieren Sie den festen Sitz.
4. Verbinden Sie nun die beiden Sense-Leitungen polungsrichtig mit dem Verbraucher. Der Leiterquerschnitt für die Sense-Leitungen muss mindestens 0,34 mm² betragen.
5. Lösen Sie die Verbindungen immer in umgekehrter Reihenfolge (zuerst die Sense-Leitungen und dann die Anschlussleitungen).

RS+ O/P+ O/P- RS- z A/W 0/0° SHIFT MENU POWER OUTPUT 80W MAX + - - -

Achten Sie darauf, die Sense-Leitungen möglichst nah am Anschlusspunkt des Verbrauchers zu kontaktieren. Achten Sie unbedingt auf die korrekte Polarität.

Schließen Sie die Sense-Leitungen niemals kurz.

j) Gerät auf Werkseinstellungen zurücksetzen

Gehen Sie wie folgt vor, um das Gerät auf die Werkseinstellungen zurückzusetzen:

1. Halten Sie die Menütaste gedrückt, um in den Menümodus zu wechseln.
2. Drehen Sie den Spannungs-Drehregler (7), bis auf dem Display die Anzeige erschreit.
3. Drücken Sie den Spannungs-Drehregler (7), um das Werkseinstellungs-Menü zu öffnen. Auf dem Display wird die Meldung angezeigt.
4. Drehen Sie den Strom-Drehregler (8), bis sich die Anzeige auf dem Display in FACS ändert
5. Drücken Sie den Strom-Drehregler (8), um das Gerät auf die Werkseinstellungen zurückzusetzen.

10. Master/Slave-Betrieb

Um höhere Ausgangsströme zu erzielen, können bis zu 30 LSP-1362 Labornetzgeräte per Master/Slave-Steuerung parallelgeschaltet werden. Alle Labornetzgeräte werden in diesem Fall über das Master-Gerät gesteuert. Der am Verbraucher anliegende Strom ergibt sich aus der Summe der von den einzelnen Labornetzgeräten bereitgestellten Ströme. Die Spannung ist im gesamten Stromkreis gleich und entspricht dem am „Master“-Gerät eingestellten Sollwert.

a) Geräte vorbereiten

Um die Geräte für den Master/Slave-Betrieb vorzubereiten, muss jedem Gerät eine eigene ID zugewiesen werden:

• Master-Gerät: ID=0
  • 1. Slave-Gerät: ID=1
  • 2. Slave-Gerät: ID=2; usw.

Gehen Sie wie folgt vor, um einem Gerät eine ID zuzuweisen:

1. Halten Sie die Menütaste gedrückt, um in den Menümodus zu wechseln.
2. Drehen Sie den Spannungs-Drehregler (7), bis auf dem Display die Anzeige erscheint.
3. Drücken Sie den Spannungs-Drehregler (7), um das Adress-Menü zu öffnen.

4. Drehen Sie den Strom-Drehregler (8), bis auf dem Display die gewünschte Adress-ID erscheint.

5. Drücken Sie den Spannungs-Drehregler (7), um die gewählte Adress-ID zu bestätigen.

6. Drücken Sie die Menütaste (5), um den Menümodus zu beenden.

b) Geräte verbinden

Achten Sie darauf, dass die verwendeten Anschlussleitungen die gleiche Länge und den gleichen Querschnitt aufweisen.

Gehen Sie wie folgt vor, um die Geräte miteinander zu verbinden:

1. Verbinden Sie das Master/Slave-Verbindungskabel mit dem Master-Anschluss (20) des Master-Gerätes und dem Slave-Anschluss (21) des 1. Slave-Gerätes.
2. Wenn Sie weitere Slave-Geräte anschließen möchten, verbinden Sie jeweils ein weiteres Master/Slave-Verbindungskabel mit dem Master-Anschluss (20) des Slave-Gerätes und dem Slave-Anschluss (21) des nächsten Slave-Gerätes.
3. Stecken Sie den Abschlussstecker in den Master-Anschluss (20) des letzten Slave-Gerätes.

Wenn die Master/Slave-Verbindung ordnungsgemäß hergestellt wurde, leuchtet die LED „Slave“ (13) grün.
c) Verbraucher anschließen

Der Verbraucher muss parallel zu den verwendeten Geräten angeschlossen werden.

Der am Verbraucher anliegende Strom ergibt sich aus dem Produkt des am Master-Gerät eingestellten Stroms und der Anzahl der verwendeten Geräte.

I1 I2 I3 I0 = I1 + I2 + I3

11. Fehlersuche und Störungsbeseitigung

Mit dem Labornetzgerät haben Sie ein Produkt erworben, welches zuverlässig und betriebssicher ist.

Dennoch kann es zu Problemen oder Störungen kommen. Hier möchten wir Ihnen beschreiben, wie Sie mögliche Störungen leicht selbst beheben können:

Beachten Sie unbedingt die Sicherheitshinweise (siehe Abschnitt „6. Sicherheitshinweise“ auf Seite 7).

Problem Ursachen Behebung
Gerät lässt sich nicht einschalten.	Gerät nicht an die Spannungsversorgung angeschlossenLeitungsschutzschalter ausgelöst	Netzanschluss vornehmenLeitungsschutzschalter prüfen
Angeschlosse-ne Verbraucher funktionieren nicht.	Spannung nicht korrekt eingestelltfalsche PolaritätVerbraucher ungeeignet	Spannung korrekt einstellen.auf korrekte Polarität achtenTechnische Daten des Verbrauchers überprüfen
Displaymeldung	FehlermeldungSpannungsbegrenzungEingestellter Wert zur Spannungsbegrenzung liegt unter dem Sollwert für die Ausgangsspannung.	Spannungs-Drehregler (7) im Uhrzeigersinn drehen. Der Wert für die Spannungsbegrenzung und der Sollwert für die Ausgangsspannung werden zusammen angepasst.alternativ: Gerät durch aus- und wiedereinschalten zurücksetzen.
DisplaymeldungErroUCL	FehlermeldungStrombegrenzung:Eingestellter Wert zur Strombegrenzung liegt unter dem Sollwert für den Ausgangsstrom.	Strom-Drehregler (8) im Uhrzeigersinn drehen. Der Wert für die Strombegrenzung und der Sollwert für den Ausgangsstrom werden zusammen angepasst.alternativ: Gerät durch aus- und wiedereinschalten zurücksetzen
Displaymeldung•	FehlermeldungÜberspannungsschutz.Spannung am Ausgang ist größer als der eingestellte Sollwert für die Spannung.	1. Gerät ausschalten.2. Verbraucher trennen.3. Gerät wiedereinschalten.4. Wenn der Fehler weiter besteht, den Kundendienst kontaktieren.
Displaymeldung•	Fehlermeldung Überstromschutz.Strom am Ausgang ist größer als der eingestellte Sollwert für den Strom.	1. Gerät ausschalten.2. Verbraucher trennen.3. Gerät wiedereinschalten.4. Wenn der Fehler weiter besteht, den Kundendienst kontaktieren.
Displaymeldung•	Fehlermeldung Überhitzung.Systemtemperatur ist zu hoch.	1. Gerät ausschalten.2. Verbraucher trennen.3. Gerät für 30 Minuten abkühlen lassen.4. Gerät wiedereinschalten.5. Wenn der Fehler weiter besteht, den Kundendienst kontaktieren.
Displaymeldung•	WarnmeldungSpannungsbegrenzungSollwert für die Spannung kann nicht weiter erhöht werden, da der eingestellte Wert für die Spannungsbegrenzung erreicht ist.	• ggf. Wert für die Spannungsbegrenzung erhöhen
Displaymeldung•	Warnmeldung StrombegrenzungSollwert für den Strom kann nicht weiter erhöht werden, da der eingestellte Wert für die Strombegrenzung erreicht ist.	• ggf. Wert für die Strombegrenzung erhöhen

Andere Reparaturen als zuvor beschrieben sind ausschließlich durch eine autorisierte Fachkraft durchzuführen. Sollten Sie Fragen zum Umgang des Gerätes haben, steht Ihnen unser Technischer Support zur Verfügung.

12. Pflege und Reinigung

Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann.

• Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung. Tauchen Sie es nicht in Wasser ein.
• Verwenden Sie ein trockenes, faserfreies Tuch zur Reinigung des Produkts.
• Drücken Sie beim Reinigen nicht zu stark auf die Oberfläche von Gehäuse und LC-Display, um Kratzspuren zu vermeiden.

13. Entsorgung

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsor Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

• in unseren Conrad-Filialen
• in den von Conrad geschaffenen Sammelstellen
- in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich.

Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

14. Technische Daten

Eingangsspannung....100–240 V/AC, 50–60 Hz

Eingangsstrom.... max. 0,5 A

Ausgangsspannung....0,5–36 V/DC

Ausgangsstrom....0–5 A

Ausgangsleistung max. 80 W

Wirkungsgrad ....≥ 78 %

Leistungsfaktor ....≥ 0,9

Anzeigegenauigkeit .... ± 0,5 % (+ 5 Counts)

Spannungsregelung

Auflösung 10 mV (bei min. 0,5 V)

Stabilität bei Laständerung (0–100%) ....≤ 30 mV

Stabilität bei Netzspannungs- variationen (±10 %)......≤ 4 mV

Restwelligkeit (Peak zu Peak)......≤ 35 mV

Stromregelung

Auflösung 1 mA (bei min. 30 mA)

Stabilität bei Laständerung (0–100%) ....≤ 10 mA

Stabilität bei Netzspannungs- variationen (±10 %)......≤ 10 mA

Betriebsbedingungen.... 0 bis +40 °C max. 80 % relative Luftfeuchte (nicht kondensierend)

Lagerbedingungen....-20 bis +70 °C max. 80 % relative Luftfeuchte (nicht kondensierend)

Abmessungen (L x B x H)....330 x 54 x 137 mm

Gewicht....1,65 kg

Page

Always follow the safety information (see Abschnitt „6. Safety information“ auf Seite 32).

Suisse: www.conrad.ch

2. Explication des symboles

14. Technische gegevens

Ingangsspanning 100-240 V/AC, 50-60 Hz

Ingangsstroom.... max. 0,5 A

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
