BEDIENUNGSANLEITUNG LSP-2165 VOLTCRAFT

D BEDIENUNGSANLEITUNG

Seite 2 - 15

LABORNETZGERÄT „LSP-2165“

GB OPERATING INSTRUCTIONS

Page 16 - 28

LAB MAINS UNIT "LSP-2165"

F MODE D'EMPLOI

Page 29 - 42

BLOC D'ALIMENTATION DE LABORATOIRE « LSP-2165 »

Best.-Nr. / Item no. / N° de commande / Bestelnr.: 2589357

1. Einführung .... 3
2. Symbol-Erklärung....3
3. Bestimmungsgemässe Verwendung ....4
4. Lieferumfang....4
5. Sicherheitshinweise .... 5

a) Allgemein 5
b) Netzspannung/Netzkabel 6
c) Aufstellort....6
d) Betrieb 7

1. Anschlüsse und Bedienelemente 9
2. Inbetriebnahme und Bedienung .... 10

a) Anschluss und Inbetriebnahme 10
b) Auswahl des Spannungs-/Strombereichs.... 10
c) Einstellen von Ausgangsspannung und Strombegrenzung ....11
d) Ausgang aktivieren/deaktivieren....11
e) LEDs „C.V.“ und „C.C.“ 11
f) Anschließen von Verbrauchern.... 12

1. Reinigung und Wartung....13

a) Reinigung 13
b) Sicherungswechsel....13

1. Funktionsstörungen....14

2. Entsorgung 14

3. Technische Daten .... 15

1. EINFÜHRUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft - Produktes haben Sie eine sehr gute Entscheidung getroffen, für die wir Ihnen danken.

Voltcraft - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außergewöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie mit einem Produkt der Voltcraft - Markenfamilie selbst für die anspruchsvollsten Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte Technik und die zuverlässige Qualität unserer Voltcraft - Produkte bieten wir Ihnen mit einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft - Produkt!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. SYMBOL-ERKLÄRUNG

Dieses Symbol wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B. durch elektrischen Schlag.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Das Pfeil-Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Das Produkt ist ausschließlich zum Einsatz und der Verwendung in trockenen Innenräumen geeignet, es darf nicht feucht oder nass werden.

Beachten Sie die Bedienungsanleitung!

3. BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Labornetzgerät mit elektronischer Stabilisierung dient als potenzialfreie Spannungsquelle zum Betrieb von Kleinspannungsverbrauchern.

Die Ausgangsspannung und der Ausgangsstrom ist über jeweils einen Drehgeber einstellbar (Einstellbereich siehe Kapitel „Technische Daten“). Ein Display zeigt die Ausgangsspannung und den Ausgangsstrom an. Der Gleichspannungsausgang des Labornetzgeräts steht an zwei 4 mm-Buchsen auf der Vorderseite zur Verfügung.

Das Labornetzgerät ist in Schutzklasse II aufgebaut und darf nur an einer Schutzkontakt-Netzsteckdose des öffentlichen Versorgungsnetzes angeschlossen und betrieben werden.

Die Stromaufnahme des Verbrauchers darf den Nennstrom des Netzgerätes nicht überschreiten (siehe Kapitel „Technische Daten“).

Die Sicherheitshinweise und alle anderen Informationen dieser Bedienungsanleitung sind unbedingt zu beachten. Lesen Sie sich die Bedienungsanleitung genau durch und bewahren Sie diese auf. Reichen Sie das Produkt nur zusammen mit der Bedienungsanleitung an dritte Personen weiter.

Das Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.

4. LIEFERUMFANG

• Labornetzgerät
• Netzkabel
• Bedienungsanleitung
  • 2 x Prüfleitungen

Lesen Sie bitte vor Inbetriebnahme die komplette Anleitung durch, sie enthält wichtige Hinweise zum korrekten Betrieb. Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewährleistung/Garantie.

Sehr geehrte Kundin, sehr geehrter Kunde,

diese Sicherheitshinweise dienen nicht nur zum Schutz des Produkts, sondern auch zu Ihrer eigenen Sicherheit und der anderer Personen. Lesen Sie sich deshalb dieses Kapitel sehr aufmerksam durch, bevor Sie das Produkt in Betrieb nehmen!

Das Labor-Netzgerät hat das Werk in einem sicherheitstechnisch einwandfreien Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.

a) Allgemein

• Aus Sicherheits- und Zulassungsgründen ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet. Zerlegen Sie es niemals.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände! Das Produkt darf nur an einer Stelle aufgestellt, betrieben oder gelagert werden, an der es für Kinder nicht erreichbar ist. Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten! Kinder könnten Einstellungen verändern, was zu einem Brand oder zu einer Explosion führen kann (je nachdem, welcher Typ Verbraucher am Labornetzgerät angeschlossen ist). Es besteht Lebensgefahr!
• Wartungs-, Einstellungs- oder Reparaturarbeiten dürfen nur von einem Fachmann/Fachwerkstatt durchgeführt werden. Es sind keine für Sie einzustellenden bzw. zu wartenden Produktbestandteile im Geräteinneren.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des Produkts durch geschultes Personal verantwortlich zu überwachen.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und Betriebsmittel zu beachten.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte für Kinder zu einem gefährlichen Spielzeug werden!
• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es beschädigt.
• Sollten Sie sich über den korrekten Betrieb nicht im Klaren sein oder sollten sich Fragen ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich mit uns oder einem anderen Fachmann in Verbindung.

b) Netzspannung/Netzkabel

- Das Labornetzgerät entspricht der Schutzklasse II und ist nur für den Anschluss an eine Schutzkontakt-Netzsteckdose des öffentlichen Versorgungsnetzes geeignet. Achten Sie darauf, dass der Schutzkontakt nicht defekt/unterbrochen ist, da sonst bei einer Fehlfunktion Lebensgefahr durch einen elektrischen Schlag besteht!

- Die Netzsteckdose, in die das Netzkabel für das Labornetzgerät eingesteckt wird, muss leicht zugänglich sein. Ist dies nicht möglich, so muss eine allpolige Trennvorrichtung von der Netzspannung vorgesehen werden (z.B. ein Not-Aus-Schalter oder ein Fehlerstromschutzschalter).

- Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose.

- Wenn das Labornetzgerät oder das Netzkabel Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag!

Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Netzkabel angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend Fehlerstromschutzschalter (FI-Schutzschalter) abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist).

Ziehen Sie erst danach den Netzstecker aus der Netzsteckdose.

Entsorgen Sie ein beschädigtes Netzkabel umweltgerecht, verwenden Sie es nicht mehr. Tauschen Sie es gegen ein baugleiches Netzkabel aus.

Wenn das Labornetzgerät beschädigt ist, so betreiben Sie es nicht mehr, sondern bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

c) Aufstellort

- Das Produkt darf nur in trockenen, geschlossenen Innenräumen aufgestellt und betrieben werden. Das Produkt darf nicht feucht oder nass werden, es besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!

Das Labornetzgerät darf auch keinen extremen Temperaturen, direktem Sonnenlicht, Vibrationen oder mechanischer Beanspruchung ausgesetzt werden.

- Wählen Sie für das Labornetzgerät einen stabilen, ebenen, sauberen und ausreichend großen Standort.

Stellen Sie das Labornetzgerät niemals auf eine brennbare Fläche (z.B. Teppich, Tischdecke). Verwenden Sie immer eine geeignete unbrennbare, hitzefeste Unterlage.

Decken Sie das Labornetzgerät niemals ab. Halten Sie das Labornetzgerät fern von brennbaren oder leicht entzündlichen Materialien (z.B. Vorhänge).

- Stellen Sie sicher, dass sowohl das Netzkabel als auch die Kabel zu dem angeschlossenen Verbraucher nicht gequetscht oder durch scharfe Kanten beschädigt werden. Verlegen Sie alle Kabel so, dass niemand darüber stolpern kann.

- Stellen Sie z.B. keine mit Flüssigkeit gefüllten Gefäße, Vasen oder Pflanzen auf oder neben das Produkt. Wenn diese Flüssigkeiten ins Labornetzgerät gelangen, wird das Labornetzgerät zerstört, außerdem besteht höchste Gefahr eines Brandes oder eines elektrischen Schlages!

Schalten Sie in einem solchen Fall zuerst die Netzspannung für die Netzsteckdose ab, an der das Labornetzgerät angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend Fehlerstromschutzschalter (FI-Schutzschalter) abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist). Ziehen Sie erst danach den Netzstecker aus der Netzsteckdose.

Betreiben Sie das Labornetzgerät nicht mehr, sondern bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

• Stellen Sie das Labornetzgerät nicht ohne geeigneten Schutz auf wertvolle Möbeloberflächen.

d) Betrieb

• Der Betrieb in Umgebungen mit hohem Staubanteil, mit brennbaren Gasen, Dämpfen oder Lösungsmitteln ist nicht gestattet. Es besteht Explosions- und Brandgefahr!
• Achten Sie vor der Inbetriebnahme und auch während des Betriebs des Labornetzgeräts darauf, dass Ihre Hände, Schuhe, Bekleidung, der Fußboden sowie das Produkt selbst trocken sind.
• Achten Sie auf ausreichende Belüftung während der Betriebsphase, decken Sie das Labornetzgerät niemals ab.
• Betreiben Sie das Produkt niemals unbeaufsichtigt. Trotz der umfangreichen und vielfältigen Schutzschaltungen können Fehlfunktionen nicht ausgeschlossen werden.
• Wenn Sie mit dem Labornetzgerät und einem daran angeschlossenen Verbraucher umgehen, so tragen Sie keine metallischen oder leitfähigen Materialien, wie z.B. Schmuck (Ketten, Armbänder, Ringe o.ä). Durch einen Kurzschluss besteht Brand- und Explosionsgefahr, außerdem Verletzungsgefahr.
• Bei der Reihenschaltung mehrerer Labornetzgeräte kann eine berührungsgefährliche Spannung entstehen, es besteht in diesem Fall Lebensgefahr durch einen elektrischen Schlag!
• Betreiben Sie das Produkt nur in gemäßigtem Klima, niemals in tropischem Klima. Beachten Sie für die zulässigen Umgebungsbedingungen das Kapitel „Technische Daten“.
• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen zu Funktionsstörungen oder Beschädigungen führen! Außerdem besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!
  Lassen Sie das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie das Produkt in Betrieb nehmen. Dies kann mehrere Stunden dauern!
• Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen oder elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren. Dadurch kann die Steuerelektronik beeinflusst werden.
• Ziehen Sie bei Gewitter den Netzstecker des Labornetzgeräts aus der Netzsteckdose, um Schäden aufgrund von überhöhter Spannung zu vermeiden.

• Achten Sie darauf, dass die Isolierung des Labornetzgeräts, der Sicherheitsbuchsen, der angeschlossenen Kabel und des Netzkabels nicht beschädigt oder zerstört wird.

• Die Verwendung metallisch blanker Leitungen zwischen Labornetzgerät und Verbraucher ist zu vermeiden! Benutzen Sie ausschließlich Anschlusskabel in ausreichender Dimensionierung und mit intakter Isolierung.

• Verwenden Sie das Labornetzgerät nicht als Ladegerät.
• Das Labornetzgerät ist nicht für die Anwendung an Menschen und Tieren zugelassen.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Schalten Sie das Labornetzgerät aus und trennen Sie es von der Netzspannung (Netzstecker aus der Netzsteckdose ziehen). Betreiben Sie das Produkt anschließend nicht mehr, sondern bringen Sie es in eine Fachwerkstatt oder entsorgen Sie es umweltgerecht.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Labornetzgerät sichtbare Beschädigungen aufweist, das Labornetzgerät nicht mehr arbeitet, das Labornetzgerät längere Zeit unter ungünstigen Verhältnissen gelagert wurde oder wenn schwere Transportbeanspruchungen aufgetreten sind.

- Bei längerem Nichtgebrauch (z.B. bei Lagerung) trennen Sie das Labornetzgerät von der Betriebsspannung, ziehen Sie den Netzstecker des Netzkabels aus der Netzsteckdose.

Bewahren Sie das gesamte Produkt an einem trockenen, sauberen, für Kinder unzugänglichen Ort auf.

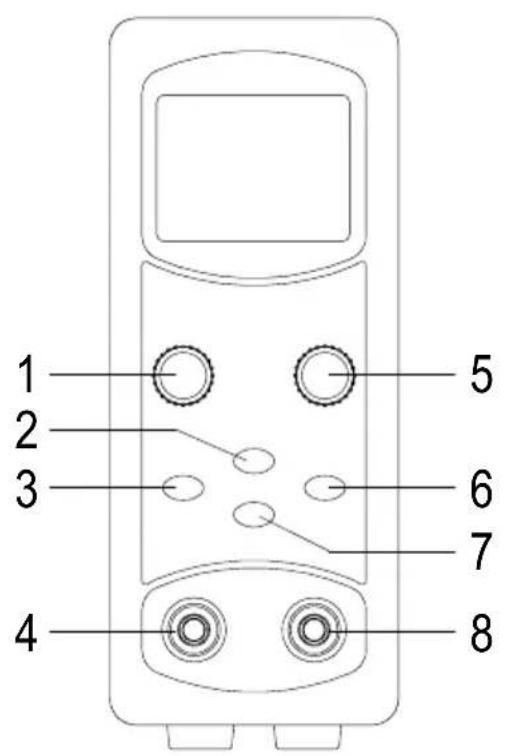

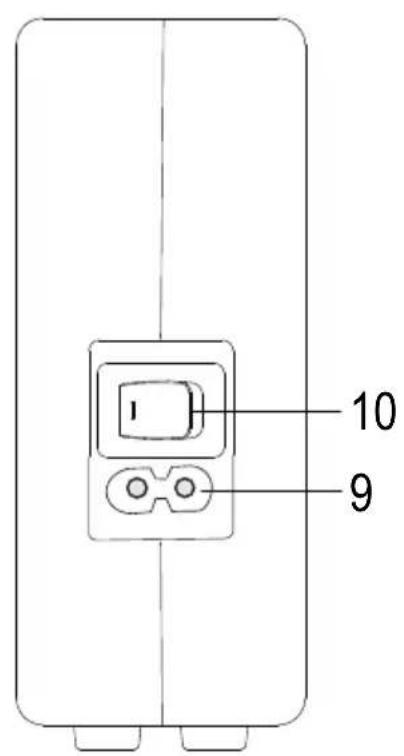

6. ANSCHLÜSSE UND BEDIENELEMENTE

1 2 3 4 5 6 7 8

10 9

1. Drehgeber „VOLT.“ für die Ausgangsspannung
2. Taste "OUTPUT ON"
3. Taste „16V/5A“
4. DC-Ausgangsbuchse „-“ (Minuspol)
5. Drehgeber „CURR.“ für die Strombegrenzung (Ausgangsstrom)
6. Taste „36V/2.2A“
7. Taste „27V/3A“
8. DC-Ausgangsbuchse „+“ (Pluspol)
9. Netzbuchse zum Anschluss des mitgelieferten Netzkabels
10. Ein-/Aus-Schalter

a) Anschluss und Inbetriebnahme

• Stellen Sie das Labornetzgerät auf eine feste und ebene Unterlage.
• Schalten Sie das Labornetzgerät aus (Ein-/Aus-Schalter (10) in die Stellung „O“ bringen).
• Wenn ein Verbraucher an den DC-Ausgangsbuchsen (4, 8) angeschlossen ist, so stecken Sie diesen ab.
• Verbinden Sie die Netzbuchse (9) über das mitgelieferte Netzkabel mit einer ordnungsgemäßen Schutzkontakt-Netzsteckdose.
• Schalten Sie das Labornetzgerät ein (Ein-/Aus-Schalter (10) in die Stellung „I“ bringen).
• Im Display erscheint jetzt die aktuell eingestellte Ausgangsspannung und der Wert für die Strombegrenzung.

An den DC-Ausgangsbuchsen (4, 8) steht die Ausgangsspannung erst dann zur Verfügung, wenn Sie die Taste „OUTPUT ON“ kurz drücken, so dass die Taste grün aufleuchtet.

b) Auswahl des Spannungs-/Strombereichs

Das Labornetzgerät verfügt über drei Spannungs-/Strombereiche, die Sie über drei Tasten auswählen können:

Taste „16V/5A“ (3)

Das Labornetzgerät liefert eine Ausgangsspannung von 0 - 16 V/DC und einen Strom von 0 - 5 A (max.).

Taste „27V/3A“ (7)

Das Labornetzgerät liefert eine Ausgangsspannung von 0 - 27 V/DC und einen Strom von 0 - 3 A (max.).

Taste „36V/2.2A“ (6)

Das Labornetzgerät liefert eine Ausgangsspannung von 0 - 36 V/DC und einen Strom von 0 - 2,2 A (max.).

Nach dem Drücken der jeweiligen Taste leuchtet diese auf. Im Display erscheint die aktuell eingestellte Ausgangsspannung und der Wert für die Strombegrenzung.

Der zuletzt eingestellte Wert bleibt auch nach dem Ausschalten des Labornetzgeräts gespeichert.

Die Einstellung der jeweiligen Ausgangsspannung und der Strombegrenzung wird im nächsten Abschnitt beschrieben.

Beachten Sie:

DC-Ausgang aktiviert (grüne LED in der Taste „OUTPUT ON“ (4) leuchtet) und Sie drücken eine der drei Tasten, so wird der DC-Ausgang aus Sicherheitsgründen deaktiviert (grüne LED erlischt).

c) Einstellen von Ausgangsspannung und Strombegrenzung

- Zum Einstellen der Ausgangsspannung und der Strombegrenzung halten Sie eine der drei Tasten „16V/5A“ (3), „27V/3A“ (7) oder „36V/2.2A“ (6) länger gedrückt (etwa 3 Sekunden), bis die Taste blinkt.

Beachten Sie:

DC-Ausgang aktiviert (grüne LED in der Taste „OUTPUT ON“ (2) leuchtet) und Sie drücken eine der drei Tasten, so wird der DC-Ausgang aus Sicherheitsgründen deaktiviert (grüne LED erlischt).

- Verändern Sie die Ausgangsspannung, indem Sie den Drehgeber „VOLT.“ (1) nach links oder rechts drehen.

Wird der Drehgeber langsam gedreht, verändert sich der Spannungswert in kleinen Schritten. Beim schnellen Drehen erfolgt eine Verstellung in großen Schritten.

- Verändern Sie den Wert für die Strombegrenzung, indem Sie den Drehgeber „CURR.“ (5) nach links oder rechts drehen.

Wird der Drehgeber langsam gedreht, verändert sich der Stromwert in kleinen Schritten. Beim schnellen Drehen erfolgt eine Verstellung in großen Schritten.

- Speichern Sie die Einstellung, indem Sie die jeweils leuchtende Taste „16V/5A“ (3), „27V/3A“ (7) oder „36V/2,2A“ (6) kurz drücken. Daraufhin hört die Taste auf, zu blinken, der Einstellmodus ist beendet.

Wird eine nicht leuchtende Taste gedrückt (eines anderen Spannungs-/Strombereichs, siehe Kapitel 7. b), so können Sie deren Einstellung ebenfalls verändern, ohne den Einstellmodus zu verlassen.

d) Ausgang aktivieren/deaktivieren

Bevor Sie den DC-Ausgang aktivieren, ist unbedingt zu kontrollieren, ob die Betriebsspannung des am Labornetzgerät angeschlossenen Verbrauchers mit der Ausgangsspannung des Labornetzgeräts übereinstimmt. Andernfalls wird der Verbraucher beschädigt; außerdem besteht (abhängig vom Verbraucher) Brand- und Explosionsgefahr!

Als Besonderheit des Labornetzgeräts kann der DC-Ausgang per Druck auf die Taste „OUTPUT ON“ (2) aktiviert/deaktiviert werden.

Eine grüne LED in der Taste zeigt den Zustand des Ausgangs an:

• LED leuchtet: Ausgang ist aktiviert und liefert Spannung/Strom

• LED leuchtet nicht: Ausgang ist deaktiviert

Auf diese Art ist es nicht erforderlich, den Verbraucher vom Labornetzgerät zu trennen, wenn Sie beispielsweise an der Schaltung des Verbrauchers Veränderungen vornehmen wollen o.ä.

e) LEDs „C.V.“ und „C.C.“

Die beiden LEDs zeigen an, ob der Ausgang gerade eine Konstantspannung oder einen Konstantstrom liefert.

LED „C.V.“: Ausgang liefert Konstantspannung („C.V.“ = „Constant Voltage“ = Konstantspannung).

LED „C.C.“: Ausgang liefert Konstantstrom („C.C.“ = „Constant Current“ = Konstantstrom).

Wenn die LED „C.C.“ leuchtet, so ist die eingestellte Strombegrenzung des Labornetzgeräts aktiv.

f) Anschließen von Verbrauchern

Stellen Sie zunächst sicher, dass die Gesamtleistung aller Verbraucher, die am Labornetzgerät angeschlossen sind, nicht die Maximalleistung des Labornetzgeräts überschreitet.

Die Verbraucher sollten immer ausgeschaltet sein, wenn sie mit dem Labor-Netzgerät verbunden werden. Es können sonst Funken entstehen, die sowohl die Ausgangsbuchsen des Labornetzgeräts als auch die von Ihnen verwendeten Stecker beschädigen.

• Falls noch nicht geschehen, so verbinden Sie das Labornetzgerät mit der Netzspannung und schalten Sie es ein (siehe Kapitel 7. a).
• Stellen Sie die erforderliche Betriebsspannung für die jeweiligen Verbraucher ein, siehe Kapitel 7. b) und 7. c). Gleiches gilt für die Strombegrenzung.

Soll keine Strombegrenzung verwendet werden, so stellen Sie den Stromwert auf Maximum ein.

• Deaktivieren Sie den DC-Ausgang; drücken Sie die Taste „OUTPUT ON“ (2), so dass die grüne LED in der Taste nicht leuchtet.
• Verbinden Sie den Minus-Anschluss (-) des Verbrauchers mit der DC-Ausgangsbuchse „-“ (4) des Labornetzgeräts.

Anschließend verbinden Sie den Plus-Anschluss (+) des Verbrauchers mit der DC-Ausgangsbuchse „+“ (8) des Labornetzgeräts.

Verwenden Sie (abhängig vom Ausgangsstrom) ausreichend dimensionierte Kabel.

abornetzgerät verfügt über 4 mm-Sicherheitsbuchsen; so dass entsprechende 4 mm-Bananenstecker erfederlich sind.

- Kontrollieren Sie nochmals, ob die im Display des Labornetzgeräts angezeigte Ausgangsspannung mit der Betriebsspannung der Verbraucher übereinstimmt.

Betätigen Sie dann die Taste „OUTPUT ON“ (2), um den DC-Ausgang zu aktivieren, die grüne LED in der Taste leuchtet auf.

Die aktuellen Werte für Spannung und Strom erscheinen im Display.

Bei Bedarf können Sie auch bei freigeschalteten Ausgangsbuchsen den Wert für die Strombegrenzung oder den Wert für die Spannungsregelung nachjustieren.

- Um den DC-Ausgang zu deaktivieren, drücken Sie die Taste „OUTPUT ON“ (2), so dass die LED in der Taste erlischt.

8. REINIGUNG UND WARTUNG

Das Labornetzgerät ist bis auf eine gelegentliche Reinigung bzw. einem Sicherungswechsel für Sie wartungsfrei, zerlegen Sie es niemals.

Das Öffnen des Labornetzgeräts sowie eine Wartung oder Repatatur ist nur durch einen Fachmann zulässig.

Reinigung

Schalten Sie das Labornetzgerät vor der Reinigung stets aus und trennen Sie es von der Netzspannung (Netzstecker ziehen).

Reinigen Sie das Produkt nur mit einem trockenen, weichen, sauberen Tuch. Staub kann sehr leicht mit einem trockenen, sauberen Pinsel und einem Staubsauger entfernt werden.

Verwenden Sie zur Reinigung keine aggressiven Reinigungsmittel oder gar Chemikalien, dies kann nicht nur zu Verfärbungen, sondern auch zur Beschädigung des Produkts führen.

9. FUNKTIONSSTÖRUNGEN

Das Labornetzgerät funktioniert nicht, die Anzeigen leuchten nicht:

• Überprüfen Sie den Ein-/Aus-Schalter (Schalterstellung „I“ = eingeschaltet).
• Überprüfen Sie, das Netzkabel mit dem Labornetzgerät fest verbunden ist und ob es in einer ordnungsgemäßen Schutzkontakt-Netzsteckdose (Wandsteckdose) eingesteckt ist.
• Überprüfen Sie die Funktionstüchtigkeit der Netzsteckdose (z.B. Sicherung, Sicherungsautomat, Fehlerstromschutzschalter).

Die angeschlossenen Verbraucher funktionieren nicht:

• Überprüfen Sie die Polarität an den DC-Ausgangsbuchsen (4, 8).
• Überprüfen Sie, ob die Strombegrenzung aktiviert ist; stellen Sie ggf. einen höheren Wert für die Strombegrenzung ein (bzw. stellen Sie den Maximalwert ein).
• Beachten Sie, dass das Labornetzgerät über drei verschiedene Spannungs-/Strombereiche verfügt, die über die drei Tasten „16V/5A“ (3), „27V/3A“ (7) oder „36V/2.2A“ (6) wählbar sind, siehe Kapitel 7. b).

Wenn der Verbraucher beispielsweise eine Betriebsspannung von 30 V/DC benötigt, so wählen Sie den entsprechenden Bereich mit der Taste „36V/2.2A“ aus. Hier steht jedoch nur ein Ausgangsstrom von bis zu 2,2 A zur Verfügung.

- Reduzieren Sie die Belastung des Labornetzgeräts.

- Überprüfen Sie die technischen Daten der Verbraucher (Betriebsspannung, Stromaufnahme, Spannungstyp).

10. ENTSORGUNG

Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist.

Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen.

Vertreiber von Elektro- und Elektronikgeräten sind gesetzlich zur unentgeltlichen Rücknahme von Altgeräten verpflichtet. Conrad stellt Ihnen folgende kostenlose Rückgabemöglichkeiten zur Verfügung (weitere Informationen auf unserer Internet-Seite):

• in unseren Conrad-Filialen
• in den von Conrad geschaffenen Sammelstellen
- in den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern und Vertreibern im Sinne des ElektroG eingerichteten Rücknahmesystemen

Für das Löschen von personenbezogenen Daten auf dem zu entsorgenden Altgerät ist der Endnutzer verantwortlich. Beachten Sie, dass in Ländern außerhalb Deutschlands evtl. andere Pflichten für die Altgeräte-Rückgabe und das Altgeräte-Recycling gelten.

11. TECHNISCHE DATEN

Betriebsspannung....100 - 240 V/AC, 50/60 Hz

Stromaufnahme....max. 1,1 A

Schutzklasse ....II

DC-Ausgang....1

Anschlussbuchsen für DC-Ausgang.....4 mm Rundbuchsen

Regelbare Ausgangsspannung .... Bereich 1: 0 - 16 V/DC

Bereich 2: 0 - 27 V/DC

Bereich 3: 0 - 36 V/DC

Regelbarer Ausgangsstrom.... Bereich 1: 0 - 5 A

Bereich 2: 0 - 3 A

Bereich 3: 0 - 2,2 A

Auflösung....Spannung: 0,1 V

Strom: 0,01 A

Genauigkeit .... Spannung: ±(1% +2 digits)

Strom: ±(1% +2 digits)

Stabilität bei 100% Laständerung...... Spannung: <20 mV

Strom: <10 mA

Stabilität bei 10% Laständerung...... Spannung: <4 mV

Strom: <10 mA

Restwelligkeit bei Nennlast......Spannung: <30 mVpp

Effizienz....>80%

Ausgangsleistung ....max. 81 W

Sicherungstyp......Feinsicherung 5 x 20 mm (∅ x L), 250 V, 2 A (träge Auslösecharakteristik)

Umgebungsbedingungen ....Temperatur 0 °C bis +40 °C, Luftfeuchte max. 80% relativ,

nicht kondensierend

Abmessungen (B x H x T) ......62 x 138,8 x 281,5 mm

Gewicht.....ca. 1 kg

TABLE OF CONTENTS

Suisse: www.conrad.ch

2. EXPLICATION DES SYMBOLES

3. VOORGESCHREVEN GEBRUIK

11. TECHNISCHE GEGEVENS

Gewicht ......ca. 1 kg

Impressum

Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung.
