1. INLEIDING

Geachte klant,

Wij danken u hartelijk voor het aanschaffen van een Voltcraft-product. Hiermee heeft u een uitstekend apparaat in huis gehaald.

Voltcraft - Deze naam staat op het gebied van meettechniek, laadtechniek en voedingsspanning voor onovertroffen kwaliteitsproducten die worden gekenmerkt door gespecialiseerde vakkundigheid, buitengewone prestaties en permanente innovaties.

Voor ambitieuze elektronica-hobbyisten tot en met professionele gebruikers ligt voor de meest ingewikkelde taken met een product uit het Voltcraft-assortiment altijd de perfecte oplossing binnen handbereik. Bovendien: bieden wij u de geavanceerde techniek en betrouwbare kwaliteit van onze Voltcraft-producten tegen een nagenoeg niet te evenaren verhouding van prijs en prestaties. Daarom scheppen wij de basis voor een duurzame, goede en tevens succesvolle samenwerking.

Wij wensen u veel plezier met uw nieuwe Voltcraft-product!

Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren. Alle rechten voorbehouden.

Bij technische vragen kunt u zich wenden tot onze helpdesk.

Voor meer informative kunt u kijken op www.conrad.nl of www.conrad.be

2. VERKLARING VAN SYMBOLEN

Dit symbool wordt gebruikt wanneer er gevaar bestaat voor uw gezondheid, bijv. door een elektrische schok.

Het symbool met het uitroepteken in een driehoek wijst op belangrijke aanwijzingen in deze gebruiksaanwijzing die in ieder geval moeten worden opgevolgd.

Het pijl-symbol wijst op speciale tips en aanwijzingen voor de bediening van het product.

Het product is uitsluitend geschikt voor het gebruik in droge binnenruimtes. Het mag niet vochtig of nat worden.

Houd rekening met de gebruiksaanwijzing!

De labvoeding met elektronische stabilisering wordt gebruikt als potentiaalvrije spanningsbron voor het gebruik van laagspanningsapparaten.

De uitgangsspanning en de uitgangsstroom is telkens via een draaigever instelbaar (instelbereik zie hoofdstuk „Technische gegevens“) Een scherm toont de uitgangsspanning en de uitgangsstroom. De gelijkspanningsuitgang van de labvoeding is aan twee 4 mm-bussen aan de voorzijde beschikbaar.

De labvoeding voldoet aan veiligheidsklasse II. Als spanningsbron mag uitsluitend een contactdoos met randaarde van het openbare stroomnet worden aangesloten en gebruikt.

De stroomopname van de verbruiker mag de nominale stroom van het netapparaat niet overschrijden (zie hoofdstuk „Technische gegevens”).

De veiligheidsinstructies en alle andere informatie in deze gebruiksaanwijzing dienen absoluut in acht te worden genomen. Lees de gebruiksaanwijzing nauwkeurig en bewaar deze. Geef het product uitsluitend samen met de gebruiksaanwijzing aan derden door.

Het product voldoet aan de nationale en Europese wettelijke voorschriften.

4. LEVERINGSOMVANG

• Labvoeding
• Netsnoer
• Gebruiksaanwijzing
• 2 x Meetsnoeren

Lees de volledige gebruiksaanwijzing vóór de ingebruikname goed door, deze bevat belangrijke aanwijzingen voor een correcte werking. Bij schade veroorzaakt door het niet opvolgen van deze gebruiksaanwijzing, vervalt het recht op garantie! Voor gevolgschade die hieruit ontstaat, zijn wij niet aansprakelijk!

Voor materiële of persoonlijke schade, die door ondeskundig gebruik of niet inachtname van de veiligheidsvoorschriften veroorzaakt worden zijn wij niet aansprakelijk. In zulke gevallen vervalt de garantie.

Geachte klant,

Deze veiligheidsvoorschriften hebben niet alleen de bescherming van het product, maar ook van uw gezondheid en die van andere personen tot doel. Lees daarom dit hoofdstuk zeer aandachtig door voordat u het product gebruikt!

Het laboratorium-netapparaat heeft de fabriek in veiligheidstechnisch perfecte staat verlaten. Volg de instructies en waarschuwingen in de gebruiksaanwijzing op om deze status van het product te handhaven en een veilige werking te garanderen.

a) Algemeen

• Om veiligheids- en toelatingsredenen is het eigenhandig ombouwen en/of wijzigen van het product niet toegestaan. Demonteer het apparaat daarom nooit.
• Dit product is geen speelgoed: houd het daarom buiten bereik van kinderen! Het product mag alleen op een plaats worden gezet, gebruikt of opgeborgen die voor kinderen niet bereikbaar is. Wees dus extra voorzichtig als kinderen in de buurt zijn! Kinderen kunnen instellingen wijzigen, wat tot brand of explosie kan leiden (afhankelijk van welk type verbruiker aan de labovoeding is aangesloten). Dit is levensgevaarlijk!
• U mag het product alleen door een vakman of een reparatiedienst laten onderhouden, instellen en repareren. Binnenin het apparaat bevinden zich geen onderdelen die door de gebruiker kunnen worden ingesteld of onderhouden.
• In scholen, opleidingscentra, hobbyruimten en werkplaatsen dient door geschoold personeel voldoende toezicht te worden gehouden op de bediening van het product!
• In commerciële omgevingen dienen de Arbo-voorschriften ter voorkoming van ongevallen met betrekking tot elektrische installaties en bedrijfsmiddelen te worden opgevolgd!
• Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen gevaarlijk speelgoed zijn!
• Behandel het product voorzichtig, door stoten, schokken of een val - zelfs van geringe hoogte - kan het beschadigen.
• Bij vragen met betrekking tot het correcte gebruik of met betrekking tot problemen waar u in de gebruiksaanwijzing geen oplossing voor kunt vinden, contact opnemen met ons of met een andere vakman.

b) Netspanning/netkabel

• De labvoeding beantwoordt aan de veiligheidsklasse II en is alleen geschikt voor aansluiting aan een geaarde contactdoos van het openbare stroomnet. Let op dat de randaarding niet defect/onderbroken is, aangezien anders bij een defect levensgevaar door elektrische slag bestaat.
• De contactdoos waarmee de netkabel voor de labvoeding wordt verbonden, moet makkelijk toegankelijk zijn. Als dit niet mogelijk is, moet een alpolige scheidingsinrichting van de netspanning worden voorzien (vb. een noodschakelaar of een aardlekschakelaar).
• Trek de stekker nooit aan de kabel uit het stopcontact.
• Wanneer de labvoeding of het netsnoer tekenen van schade vertoont, mag u het niet beetpakken; er bestaat levensgevaar door elektrische schok!

Schakel eerst de netspanning voor de contactdoos, waaraan de netkabel is aangesloten uit (bijhorende zekeringsautomaat uitschakelen of zekering uitdraaien, vervolgens bijhorende Fl-beschermschakelaar uitschakelen zodat de contactdoos aan alle polen van de stroomtoevoer is afgesloten).

Pas daarna mag u de stekker uit het stopcontact nemen.

De beschadigde netkabel moet milieubewust verwijderd worden, gebruik het niet meer. Vervang hem door een identieke netkabel.

Als de labvoeding beschadigd is, gebruikt u hem niet langer, maar breng hem naar een vakwerkplaats of voer het milieuvriendelijk af.

c) Opstelplaats

• Het product mag uitsluitend in gesloten, droge ruimtes binnenruimtes worden opgesteld en gebruikt.. Het product mag niet vochtig of nat worden, er is gevaar voor levensgevaarlijke elektrische schokken!
  De labvoeding mag ook niet worden blootgesteld aan extreme temperaturen, direct zonlicht, trillingen of sterke mechanische belastingen.

- Kies voor de labvoeding een stabiel, effen, schoon en voldoende groot oppervlak om het toestel neer te zetten.

Zet de labvoeding nooit op brandbare oppervlakken (vb. tapijt, tafelkleed). Gebruik altijd een geschikte onbrandbare, hittebestendige ondergrond.

Dek de labvoeding nooit af. Houd de labvoeding ver van brandbare of licht ontvlambare materialen (vb. gordijnen).

- Zorg ervoor dat zowel de netkabel als de kabel naar de aangesloten verbruiker niet gekned of door scherpe randen beschadigd wordt. Installeer de kabels zo dat niemand erover kan struikelen.

- Zet geen voorwerpen met vloeistoffen, bijv. vazen of planten, op of naast het product. Wanneer deze vloeistoffen in de labvoeding raken, wordt de labvoeding vernietigd en bestaat er bovendien groot brandgevaar of een explosie.

Schakel in zulk een geval eerst de netspanning voor de contactdoos, waaraan de labvoeding is aangesloten uit (bijhorende zekeringsautomaat uitschakelen of zekering uitdraaien, vervolgens bijhorende FI-beschermschakelaar uitschakelen zodat de contactdoos aan alle polen van de stroomtoevoer is afgesloten). Trek pas daarna de stekker uit het stopcontact.

Gebruik daarna de labvoeding niet meer gebruiken, maar breng hem naar een reparatiedienst of verwijder hem op milieuvriendelijke wijze.

- Plaats de labvoeding niet zonder geschikte bescherming op kostbare meubeloppervlakken.

d) Gebruik

• Het gebruik van het product in een omgeving met veel stof, met brandbare gassen, dampen of oplos-middelen is niet toegestaan. Er bestaat explosie-/brandgevaar!
• Let voor de ingebruikname en tijdens het gebruik van de labvoeding op dat uw handen, schoenen, kleding, de vloer en het apparaat zelf droog zijn.
• Zorg voor voldoende ventilatie rondom de labvoeding tijdens het gebruik. Dek de labvoeding en het netdeel nooit af.
• Laat het product nooit onbewaakt tijdens het gebruik. Ondanks de omvangrijke en talrijke bescherm-schakelingen kunnen defecten niet worden uitgesloten.
• Wanneer u met de labvoeding en daaraan aangesloten verbruikers werkt, mag u geen metalen of geleidende materialen, zoals vb. juwelen (kettingen, armbanden, ringen, etc.) dragen. Door een kortsluiting bestaat brand- en explosiegevaar en verwondingsgevaar.
• Bij serieschakeling van meerdere labvoedingen kan een gevaarlijke spanning ontstaan. Er bestaat in dat geval levensgevaar door elektrische slag!
• Gebruik het apparaat uitsluitend in een gematigd klimaat; niet in een tropisch klimaat. Neem hierbij ook de omgevingsvoorwaarden van het hoofdstuk „Technische gegevens” in acht.
• Gebruik het product nooit direct wanneer het van een koude ruimte in een warme ruimte is gebracht. Het condenswater dat wordt gevormd, kan onder bepaalde omstandigheden het apparaat beschadigen of storingen veroorzaken! Bovendien bestaat gevaar voor elektrische schokken!
  Verbind het product niet onmiddellijk met een contactdoos, maar laat het eerst op kamertemperatuur komen voor u het in bedrijf neemt. Dit kan een paar uur duren!
• Vermijd een gebruik van het apparaat in de buurt van sterke magnetische of elektromagnetische velden, zendantennes of HF-generatoren. Hierdoor kan de besturingselektronica beïnvloed worden.
• Trek bij onweer de netstekker van de labvoeding uit de contactdoos om schade door verhoogde spanning te vermijden.
• Let op dat de isolatie van de labvoeding, de veiligheidsbussen, de aangesloten kabels en het netsnoer niet beschadigd of vernield worden.
• Voorkom het gebruik van niet-geïsoleerde metalen leidingen tussen labvoeding en verbruiker! Gebruik uitsluitend aansluitkabels met voldoende dimensionering en met een intacte isolatie.
• Gebruik de labvoeding niet als laadapparaat.
• De labvoeding is niet voor toepassing op mensen en dieren toegestaan.
• Indien kan worden aangenomen dat gebruik zonder gevaren niet meer mogelijk is, dan moet het product buiten bedrijf worden gesteld en worden beveiligd tegen onopzettelijk gebruik.
  Schakel de labvoeding uit en ontkoppel de netspanning (trek de steker uit de contactdoos). U mag het product daarna niet meer gebruiken. Breng hem naar een reparatiedienst of verwijder hem op milieu-vriendelijke wijze.
  Men mag aannemen dat een gevaarloze werking niet meer mogelijk is wanneer de labvoeding zichtbaar is beschadigd, niet meer functioneert, langdurig onder ongunstige omstandigheden is opgeslagen of tijdens transport te zwaar is belast.
• Bij langduring niet-gebruik (vb. bij opslag) ontkoppelt u de labvoeding van de bedrijfsspanning en trekt u de stekker van het netsnoer uit de contactdoos.
  Bewaar het gehele product op een droge, schone plaats, niet toegankelijk voor kinderen.

6. AANSLUITINGEN EN BEDIENINGSELEMENTEN

1 2 3 4 5 6 7 8

10 9

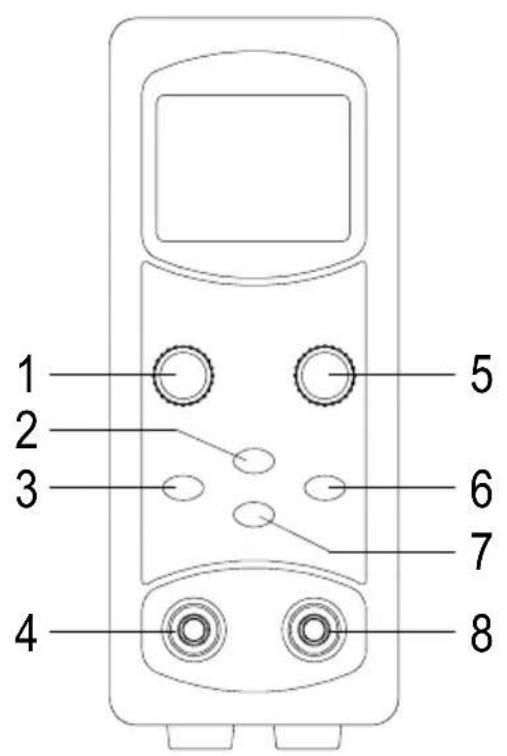

1. Draaigever „VOLT.“ voor de uitgangsspanning
2. Toets "OUTPUT ON"
3. Toets „16V/5A“
4. DC-uitgangsbus „-” (minpool)
5. Draaigever „CURR.“ voor de stroombegrenzing (uitgangsstroom)
6. Toets „36V/2.2A“
7. Toets „27V/3A“
8. DC-uitgangsbus „+“ (pluspool)

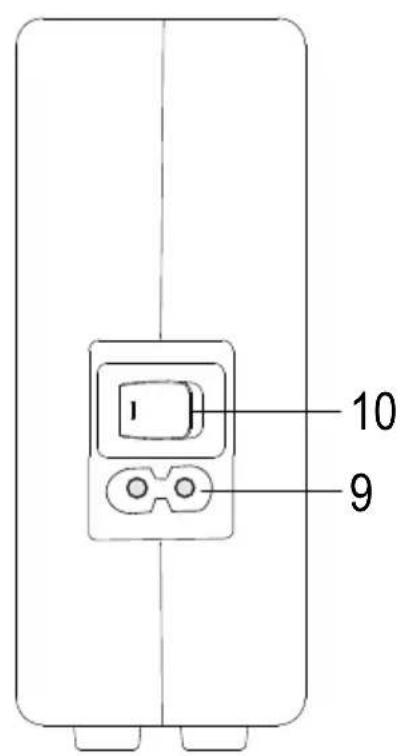

9. Netbus voor de aansluiting van het meegeleverde netsnoer
10. Aan-/uitschakelaar

a) Aansluiting en ingebruikname

• Plaats de labvoeding op een vaste en effen ondergrond.
• Schakel de labvoeding uit (aan-/uitschakelaar (10) in de stand „O“ zetten).
• Wanneer een verbruiker aan de DC-uitgangsbussen (4, 8) aangesloten is, ontkoppelt u deze.
• Sluit de netbus (9) met behulp van het meegeleverde netsnoer aan op een standaard wandcontactdoos met randaarde.
• Schakel de labvoeding aan (aan-/uitschakelaar (10) in de stand „l” zetten).
• Op het scherm verschijnt nu de huidig ingestelde uitgangsspanning en de waarde voor de stroombegrenzing.

Aan de DC-uitgangsbussen (4, 8) is de uitgangsspanning pas beschikbaar wanneer u kort op de toets „OUTPUT ON" drukt zodat de toets groen oplicht.

b) Spannings-/stroombereik selecteren

De labvoeding beschikt over drie spannings-/stroombereiken die u via drie toetsen kunt selecteren:

Toets „16V/5A” (3)

De labvoeding levert een uitgangsspanning van 0 - 16 V/DC en een stroom van 0 - 5 A (max.)

Toets „27V/3A” (7)

De labvoeding levert een uitgangsspanning van 0 - 27 V/DC en een stroom van 0 - 3 A (max.)

De labvoeding levert een uitgangsspanning van 0 - 36 V/DC en een stroom van 0 - 2,2 A (max.)

Nadat u op een willkeurige toets hebt gedrukt, licht deze op. Op het scherm verschijnt de huidig ingestelde uitgangsspanning en de waarde voor de stroombegrenzing.

De ingestelde waarde blijft ook na het uitschakelen van de labvoeding opgeslagen.

De instelling van de respectievelijke uitgangsspanning en stroombegrenzing wordt in het volgende hoofdstuk beschreven.

Let op:

DC-uitgang geactiveerd (groene LED in de toets „OUTPUT ON" (2) licht op) en u drukt op een van de drie toetsen, dan wordt de DC-uitgang omwille van veiligheidsredenen gedeactiveerd (groene LED dooft uit).

c) Uitgangsspanning en stroombegrenzing instellen

- Om de uitgangsspanning en stroombegrenzing in te stellen, houdt u een van de drie toetsen „16V/5A” (3), „27V/3A” (7) of „36V/2.2A” (6) langer ingedrukt (ongeveer 3 seconden) tot de knop knippert.

Let op:

DC-uitgang geactiveerd (groene LED in de toets „OUTPUT ON“ (2) licht op) en u drukt op een van de drie toetsen, dan wordt de DC-uitgang omwille van veiligheidsredenen gedeactiveerd (groene LED dooft uit).

• Wijzig de uitgangsspanning door de draaigever „VOLT.” (1) naar links of rechts te draaien.
  Als de draaigever langzaam wordt gedraaid, wijzigt de spanningswaarde zich in kleine stappen. Bij snel draaien gebeurt de verstelling in grote stappen.
• Wijzig de waarde voor de stroombegrenzing door de draaigever „CURR.“ (5) naar links of rechts te draaien.
  Als de draaigever langzaam wordt gedraaid, wijzigt de stroomwaarde zich in kleine stappen. Bij snel draaien gebeurt de verstelling in grote stappen.
• Sla de instelling op door de oplichtende toets „16V/5A“ (3), „27V/3A“ (7) of „36V/2.2A“ (6) kort in te drukken. Daarop stopt het knop met knipperen, de instelmodus is afgesloten.
  Als een niet-oplichtende toets wordt ingedrukt (een ander spannings-/stroombereik, zie hoofdstuk 7. b), kunt u diens instelling eveneens veranderen zonder de instelmodus te verlaten.

d) Uitgang activeren/deactiveren

Voor u de DC-uitgang activeert, moet worden gecontroleerd of de bedrijfsspanning van de aan de labvoeding aangesloten verbruiker met de uitgangsspanning van de labvoeding overeenkomt. Anders wordt de verbruiker beschadigd; bovendien bestaat er brand- en explosiegevaar (afhankelijk van de verbruiker)!

Als bijzonderheid van de labvoeding kan de DC-uitgang via een druk op de toets „OUTPUT ON” (2) geactiveerd/gedeactiveerd worden.

Een groene LED in de toets geeft de toestand van de uitgang weer:

• LED brandt: Uitgang is geactiveerd en levert spanning/stroom
  • LED brandt niet: Uitgang is gedeactiveerd

→ Op deze manier is het niet nodig de verbruiker van de labvoeding te ontkoppelen, wanneer u bijvoorbeeld wijzigingen aan de schakeling van de verbruiker wilt uitvoeren.

Beide LED's duiden aan of de uitgang een constante spanning of constante stroom levert.

LED „C.V.”: Uitgang levert constante spanning („C.V.“ = „Constant Voltage“ = constante spanning).

LED „C.C.”: Uitgang levert constante stroom („C.C.” = „Constant Current“ = constante stroom).

→ Wanneer de LED „C.C.” oplicht, is de ingestelde stroombegrenzing van de labvoeding actief.

f) Verbruikers aansluiten

Controleer eerst of het totale vermogen van alle verbruikers die aan de labvoeding zijn aangesloten, het maximumvermogen van de labvoeding niet overschrijdt.

De verbruikers moeten altijd uitgeschakeld zijn, wanneer ze met de labvoeding worden verbonden.

Anders kunnen vonken ontstaan die zowel de uitgangsbussen van de labvoeding als de door u gebruikte stekkers beschadigen.

• Als dit nog niet gebeurd is, verbindt u de labvoeding met de netspanning en schakelt u deze in (zie hoofdstuk 7. a).
• Stel de nodige bedrijfsspanning voor de respectievelijke verbruiker in, zie hoofdstuk 7. b) en 7. c). Hetzelfde geldt voor de stroombegrenzing.

Als er geen stroombegrenzing wordt gebruikt, stelt u de stroomwaarde op maximum in.

- Deactiveer de DC-uitgang, druk op de toets „OUTPUT ON“ (2) zodat de groene LED niet oplicht.

- Verbind de minaansluiting (-) van de verbruiker met de DC-uitgangsbus „-” (4) van de labvoeding.

Verbind vervolgens de plusaansluiting (+) van de verbruiker met de DC-uitgangsbus „+” (8) van de labvoeding.

Gebruik (afhankelijk van de uitgangsstroom) een voldoende gedimensioneerde kabel.

De labvoeding beschikt over veiligheidsbussen van 4 mm zodat overeenkomstige bananenstekkers van 4 mm nodig zijn.

- Controleer nogmaals of de op het scherm van de labvoeding weergegeven uitgangsspanning met de bedrijfsspanning van de verbruiker overeenkomt.

Druk dan op de toets „OUTPUT ON“ (2) om de DC-uitgang te activeren, de groene LED in de toets licht op.

De huidige waarden voor spanning en stroom verschijnen op het scherm.

Indien nodig kunt u ook bij vrijgeschakelde uitgangsbussen de waarde voor de stroombegrenzing of de waarde voor de spanningsregeling afstellen.

- Om de DC-uitgang te deactiveren, drukt op de toets „OUTPUT ON“ (2) zodat de rode LED uitdooft.

8. REINIGING EN ONDERHOUD

De labvoeding is op een enkele onderhoudsbeurt of een vervanging van de zekering na onderhoudsvrij, demonteer het nooit.

Het openen van de labvoeding of een onderhoud of herstelling is uitsluitend door een vakman toegestaan.

Reiniging

Schakel de labvoeding voor het reinigen altijd uit en koppel deze los van de netspanning (stekker uittrekken).

Reinig het product alleen met een schone, zachte, droge doek. Stof kan heel eenvoudig worden verwijderd met een droog, schoon penseel en een stofzuiger.

Gebruik voor de reiniging geen agressieve reinigingsmiddelen of chemische producten. Dit kan niet alleen tot verkleuring leiden, maar ook tot schade aan het product.

9. BEDRIJFSSTORINGEN

De labvoeding werkt niet, de indicatielampjes lichten niet op:

• Controleer de aan-/uitschakelaar (schakelaatstand „l“ = ingeschakeld).
• Controleer of de netkabel vast met de labvoeding is vebonden en of deze met een standaard contactdoos met randaarde is verbonden.
• Controleer de goede werking van de contactdoos (vb. zekering, zekeringsautomaat, aardlekschakelaar).

De aangesloten verbruikers werken niet:

• Controleer de polariteit aan de DC-uitgangsbussen (4, 8).
• Controleer of de stroombegrenzing geactiveerd is, stelt evt. een hogere waarde voor de stroombegrenzing in (of stel de maximumwaarde in).
• Let op dat de labvoeding over drie verschillende spannings-/stroombereiken beschikt die via drie toetsen „16V/5A" (3), „27V/3A" (7) of „36V/2.2A" (6) kunnen worden geselecteerd, zie hoofdstuk 7. b).

Wanneer de verbruiker bijvoorbeeld over een bedrijfsspanning van 30 V/DC beschikt, kiest u het overeenkomstig bereik met de toets „36V/2.2A”. Hier is echter alleen een uitgangsstroom tot 2,2 A beschikbaar.

• Verminder de belasting van de labvoeding.
• Controleer de technische gegevens van de verbruiker (bedrijfsspanning, stroomopname, spanningstype).

10. AFVOER

Alle elektrische en elektronische apparatuur die op de Europese markt wordt gebracht, moet met dit symbool zijn gemarkeerd. Dit symbool geeft aan dat dit apparaat aan het einde van zijn levensduur gescheiden van het ongesorteerd gemeentelijk afval moet worden weggegooid.

Iedere bezitter van oude apparaten is verplicht om oude apparaten gescheiden van het ongesorteerd gemeentelijk afval af te voeren. Eindgebruikers zijn verplicht oude batterijen en accu's die niet bij het oude apparaat zijn ingesloten, evenals lampen die op een niet-destructieve manier uit het oude toestel kunnen worden verwijderd, van het oude toestel te scheiden alvorens ze in te leveren bij een inzamelpunt.

Distributeurs van elektrische en elektronische apparatuur zijn wettelijk verplicht om oude apparatuur gratis terug te nemen. Conrad geeft u de volgende gratis inlevermogelijkheden (meer informatie op onze website):

• in onze Conrad-filialen
- in de door Conrad gemaakte inzamelpunten
- in de inzamelpunten van de openbare afvalverwerkingsbedrijven of bij de terugnamesystemen die zijn ingericht door fabrikanten en distributeurs in de zin van de ElektroG

Voor het verwijderen van persoonsgegevens op het te verwijderen oude apparaat is de eindgebruiker verantwoordelijk.

Houd er rekening mee dat in landen buiten Duitsland andere verplichtingen kunnen gelden voor het inleveren van oude apparaten en het recyclen van oude apparaten.

Bedrijfsspanning....100 - 240 V/AC, 50/60 Hz

Stroomopname....max. 1,1 A

Beschermingsklasse......II

DC-uitgang ....1

Aansluitbussen voor DC-uitgang......4 mm ronde bussen

Regelbare uitgangsspanning .... Bereik 1: 0 - 16 V/DC

Bereik 2: 0 - 27 V/DC

Bereik 3: 0 - 36 V/DC

Regelbare uitgangsstroom .... Bereik 1: 0 - 5 A

Bereik 2: 0 - 3 A

Bereik 3: 0 - 2,2 A

Activering....Spanning: 0,1 V

Stroom: 0,01 A

Nauwkeurigheid....Spanning: ±(1% +2 digits)

Stroom: ±(1% +2 digits)

Stabiliteit bij 100% lastwijziging...... Spanning: <20 mV

Stroom: <10 mA

Stabiliteit bij 10% lastwijziging .... Spanning: <4 mV

Stroom: <10 mA

Rimpel bij nominale belasting......Spanning: <30 mVpp

Efficiëntie ....>80%

Uitgangsvermogen ....max. 81 W

Zekeringstype ......Smeltzekering 5 x 20 mm (∅ x L), 250 V, 2 A (trage doorslagkarakteristiek)

Omgevingsvoorwaarden......Temperatuur 0 °C tot +40 °C luchtvochtigheid max. 80%, niet condenserend

Afmeting (B x H x D)....62 x 138,8 x 281,5 mm

Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle rechten incl. vertaling voorbehouden. Elke reproductie, ongeacht de methode, bijv. fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingssystemen vereist een voorafgaande schriftelijke toestemming van de uitgever. Nadruk, ook gedeeltelijk, is verboden. De publicatie voldoet aan de technische stand ten tijde van het drukken.

Copyright 2024 door Conrad Electronic SE.
