MODE D'EMPLOI HPS13015 VOLTCRAFT

1. Introduction....54
2. Utilisation conforme 55
3. Contenu de la livraison 56
4. Explications des symboles....57
5. Consignes de sécurité .... 57
6. Eléments de commande(Voir le volet rabattable)....59
7. Description du fonctionnement 60
8. Mise en service....61

a) Raccordement du câble réseau....61
b) Installation de l'appareil....61
c) Généralités 61
d) Remettre l'unité à zéro manuellement....63
e) Fonctionnement normal....64
f) Fonctionnement emplacement de mémoire « Preset » et « Set » ...... 66
g) Réinitialiser les préréglages de sortie (P1/P2/P3) aux valeurs par défaut 68

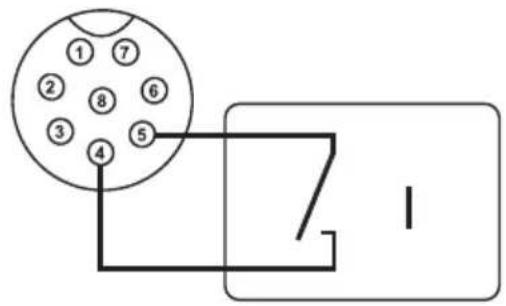

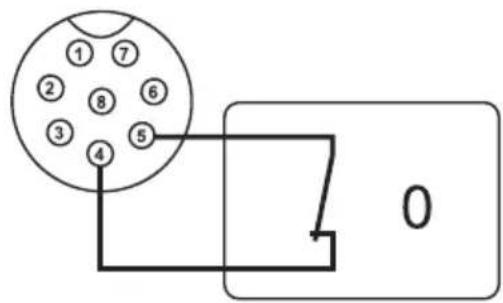

h) Fonctionnement à distance « Remote Ctrl » 69

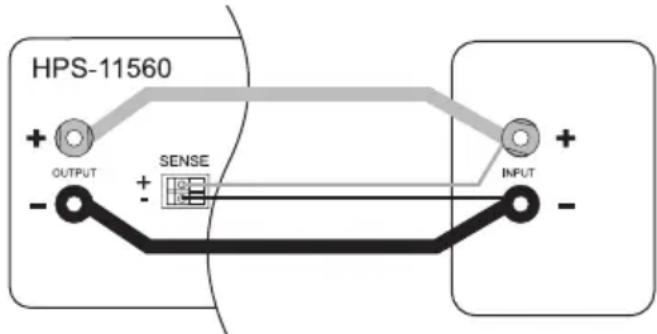

1. Fonction « SENSE » (uniquement pour HPS -11560)....73

2. Dispositifs de protection....73

3. Elimination des déchets....74
4. Maintenance et nettoyage 75
5. Dépannage 75
6. Caractéristiques techniques 77

1. INTRODUCTION

Cher client,

vous avez pris une très bonne décision en achetant ce produit Voltcraft® et nous vous en remercions.

Voltcraft® - Dans le domaine de la technique de mesure, de charge, ainsi que de technique de réseau, ce nom est synonyme de produits de qualité supérieure qui se distinguent par une compétence technique, une extraordinaire performance et une innovation permanente.

De l'électronicien amateur ambitionné à l'utilisateur professionnel, avec un produit de la famille de la marque Voltcraft®, vous disposez toujours de la solution optimale, même pour les tâches les plus exigeantes. Et notre particularité : Nous vous offrons la technique au point et la qualité fiable de nos produits Voltcraft® à un rapport qualité-prix avantageux presque imbattable. Nous créons ainsi la base pour une coopération de longue durée, efficace et fructueuse.

Nous vous souhaitons beaucoup de plaisir et de succès avec votre nouveau produit Voltcraft®!

Tous les noms d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques déposées des propriétaires respectifs.

Tous droits réservés.

Pour toute question technique, veuillez vous adresser à:

L'alimentation de laboratoire sert de source de tension DC sans potentiel pour faire fonctionner les consommateurs basse tension. La sortie réglable peut être tirée sur l'avant jusqu'à 5 A maxi et sur l'arrière jusqu'à la puissance électrique nominale. La sortie avant est limitée à 5 A et protégée contre la surcharge. Les tensions dangereuses >70 V/CC peuvent être obtenues lors d'un montage en série des sorties de plusieurs alimentations. A partir de cette tension et pour des raisons de sécurité, il faut utiliser des fils/câbles de mesure à double isolation. Le raccordement est effectué à l'avant par des prises de sécurité de 4 mm et à l'arrière par des prises à vis à courant fort. Les sorties (avant et arrière) sont reliées ensemble.

Les câbles de raccordement utilisés doivent être bien dimensionnés. Une section de conducteur trop faible peut surchauffer et provoquer des incendies.

Les données de sortie des appareils d'alimentation de laboratoire sont les suivantes:

Type Tension de sortie Courant de	sortie
HPS-11530 1 - 15 V/DC 0 à 30 A
HPS-11560 1 - 15 V/DC 0 à 60 A
HPS-13015 1 - 30 V/DC 0 à 15 A
HPS-13030 1 - 30 V/DC 0 à 30 A
HPS-16010 1 - 60 V/DC 0 à 10 A

Le réglage de la tension et du courant se fait par des régulateurs numériques approximatif et précis afin de permettre un réglage rapide et précis des valeurs. Les valeurs sont affichées sur l'écran clair. La limitation de courant pour le fonctionnement à courant constant peut être préréglée sans pont de court-circuit.

L'alimentation est commandable à distance. La tension de sortie et le courant de sortie peuvent être réglés par une tension externe (0 - 5 V/DC) ou par un potentiomètre externe (5 kOhm). La sortie DC peut être activée et désactivée par un contact de sécurité.

Le modèle HPS-11560 possède de plus une fonction de détection à distance (SENSE). La chute de tension lors de courants de charge forts peut être ainsi compensée. La tension de sortie reste absolument stable indépendamment de la charge, directement sur le consommateur.

Trois emplacements de mémoire librement programmables peuvent être occupés avec des tensions fixes et des limites de courant différentes. Le commutateur se trouve à l'arrière.

L'appareil est résistant aux surcharges et aux courts-circuits et est équipé d'une coupure de sécurité selon la température.

L'alimentation de laboratoire appartient à la classe de protection 1. Elle est uniquement homologuée pour le branchement sur une prise de courant de sécurité avec protection par mise à la terre et une tension alternative domestique de 230V/CA.

La prise électrique doit se trouver à proximité de l'appareil et être facilement accessible, ou bien il faudra prévoir un dispositif d'arrêt d'urgence.

Un fonctionnement dans des conditions d'environnement défavorables est interdit. Exemples de conditions ambiantes défavorables :

• une humidité ou un taux d'hygrométrie trop élevé
• poussière et gaz inflammables, vapeurs ou solvants.
• Orage ou conditions orageuses et champs électrostatiques puissants, etc.

Toute utilisation autre que celle stipulée ci-dessus peut endommager le produit et entraîner des risques, ex. : courts-circuits, incendies, décharges électriques, etc. Il est interdit de modifier ou de transformer l'ensemble du produit.

Respectez impérativement les consignes de sécurité !

3. CONTENU DE LA LIVRAISON

• Alimentation de laboratoire
- Connecteur de raccordement à distance
• Câble réseau de sécurité
- Noticed'utilisation

Mode d'emploi actualisé :

1. Ouvrez la page Internet www.conrad.com/downloads dans votre navigateur ou scannez le code QR indiqué à droite.
2. Sélectionnez le type de document et la langue puis saisissez le numéro de commande correspondant dans le champ de recherche. Une fois la recherche commencée, vous pouvez télécharger les documents trouvés.

Dans ce mode d'emploi, un point d'exclamation placé dans un triangle signale des informations importantes à respecter impérativement.

Le symbole de l'éclair dans un triangle met en garde contre tout risque de décharge électrique ou toute compromission de la sécurité électrique de l'appareil.

Le symbole de la « flèche » précède les recommandations et indications d'utilisation particulières.

Réservé à une utilisation dans des locaux secs.

Cet appareil est homologué CE et répond aux directives nationales et européennes requises.

Raccordement de conducteur de protection. Cette vis ne doit pas être desserrée.

5. CONSIGNES DE SÉCURITÉ

Tout dommage résultant d'un non-respect du présent mode d'emploi entraîne l'annulation de la garantie ! Nous déclinons toute responsabilité pour les dommages consécutifs !

De même, nous n'assumons aucune responsabilité en cas de dommages matériels ou corporels résultant d'une utilisation de l'appareil non conforme aux spécifications ou du non-respect des présentes consignes de sécurité ! De tels cas entraînent l'annulation de la garantie ou garantie légale.

Chère cliente, cher client,

les présentes consignes de sécurité servent non seulement à la protection du produit, mais permettent également de garantir votre propre sécurité ainsi que celle des autres personnes. Veuillez donc très attentivement lire ce chapitre avant la mise en service du produit !

Du point de vue de la sécurité, ce produit a quitté l'usine en parfait état. Afin de maintenir l'appareil dans un état irréprochable et de garantir un fonctionnement sans risques, l'utilisateur doit tenir compte des consignes de sécurité et avertissements stipulés dans le présent mode d'emploi.

• Les appareils électriques et les accessoires ne sont pas des jouets, ne les laissez pas à la portée des enfants !
• Dans les installations industrielles, il convient d'observer les prescriptions de prévention des accidents relatives aux installations et aux matériels électriques des associations professionnelles. Dans les écoles, les centres de formation, les ateliers de loisirs et de réinsertion, l'utilisation d'appareils alimentés par secteur doit être consciencieusement surveillée par un personnel qualifié pour cette tâche.
• Veillez impérativement à ce que vos mains, vos vêtements, le sol et le bloc d'alimentation soient toujours secs.

• L'ouverture des capots ou le démontage des pièces risquent de mettre à nu des pièces sous tension, sauf lorsqu'il est possible d'effectuer ces procédures manuellement.

• Avant d'ouvrir l'appareil, il faut le débrancher de toutes les sources de tension. Les condensateurs de l'appareil peuvent encore être chargés, même lorsque l'appareil a été déconnecté de toutes les sources de tension.

• N'allumez jamais tout de suite l'alimentation de laboratoire lorsqu'elle vient d'être transportée d'un local froid à un local chaud. L'eau de condensation qui en résulte peut, dans des conditions défavorables, détruire l'appareil. Attendez que l'appareil non branché ait atteint la température ambiante.
• Le bloc d'alimentation se réchauffe durant le fonctionnement ; veillez à ce que la ventilation soit suffisante. Ne pas recouvrir les grilles d'aération!
• Eviter d'exposer l'appareil au rayonnement direct du soleil. Eviter les sources de chaleur à proximité immédiate. L'appareil pourrait trop s'échauffer.
• Les blocs d'alimentations et les consommateurs connectés ne doivent pas fonctionner sans surveillance.
• Ne déposer aucun récipient rempli de liquides tels que récipient, vases ou plantes sur ou à côté de l'alimentation. S'il tombe, l'appareil pourrait être détruit. Il existe en outre un risque élevé d'incendie. Il est interdit de porter tout bijou métallique ou conducteur tels que chaînes, bracelets, bagues ou autres quand vous opérez avec l'alimentation.
• Le bloc d'alimentation n'est pas agréé pour être utilisé pour les hommes et les animaux.
• Eviter d'exposer l'appareil à des sollicitations mécaniques. Une chute même d'une faible hauteur endommage l'appareil. Eviter les vibrations.

• Lorsque le bon fonctionnement de l'appareil n'est plus garanti, il convient de mettre celui-ci hors service et d'empêcher toute remise en marche intempestive. Une utilisation sans danger n'est plus possible si :

• l'appareil présente des dommages visibles,

• l'appareil ne fonctionne plus et

- l'appareil a été stocké durant une période prolongée dans des conditions défavorables,

- lorsqu'il a subi de sévères contraintes liées au transport.

- Respecter également les consignes de sécurité contenues dans les différents chapitres, respectivement dans les modes d'emploi des appareils raccordés.

6. ELÉMENTS DE COMMANDE (Voir le volet rabattable)

(1) Commutateur principal de mise en service (I = marche / 0 = Arrêt)
(2) Affichage de tension « V »
(3) Affichage de courant « A »
(4) Affichage d'état sortie « C.V. (fonctionnement à tension constante)
(5) Affichage d'état sortie « C.C. (fonctionnement à limitation de courant/courant constant)
(6) L'affichage d'état « REAR CONTROL » indique le fonctionnement commandé à distance ou à tension fixe
(7) Régulateur de tension (avec commutation grossière/fine par touche)
(8) Régulateur de limitation de courant (avec commutation grossière/fine par touche)
(9) Prise de raccordement pôle négatif (5 A maxi !)
(10) Prise de raccordement pôle positif (5 A maxi !)
(11) Raccordement charge élevée pôle positif (borne à vis à fonction de prise)
(12) Raccordement charge élevée pôle négatif (borne à vis à fonction de prise)
(13) Bouton poussoir pour la sélection des 4 modes de fonctionnement « MODE »
(14) Raccordement de détection à distance « SENSE » (uniquement pour HPS -11560)
(15) Bouton poussoir pour la sélection des emplacements de tension fixes à définir « RECALL »
(16) Raccordement de la commande à distance « Remote Control »
(17) Ventilateur d'appareillage piloté par la température Ne pas couvrir !
(18) Raccordement de courant de sécurité pour le cordon secteur
(19) Support du fusible pour le fusible de secteur

7. DESCRIPTION DU FONCTIONNEMENT

• L'alimentation de laboratoire fonctionne avec une technologie très avancée du réseau de commutation et un PCF actif (correction du facteur de puissance). Ils permettent une tension de sortie stable et un haut rendement.
• Les sorties à tension continue sont sans potentiel et présentent une séparation de protection par rapport à la tension de réseau. Côté secondaire, le raccordement DC est effectué par deux prises de sécurité de couleur sur l'avant (5 A maxi) et par deux bornes à vis charge élevée avec prise à l'arrière (plage entière de courant nominal).
• L'affichage de la tension et du courant est effectués sur l'écran clair (V = Volt = unité de tension électrique, A = Ampère = unité du courant électrique), tout comme les affichages d'état en cas de dysfonctionnement de l'appareil.
• Le produit intègre des mécanismes de protection divers tel qu'une protection contre les surcharge, une limitation du courant, une protection contre l'échauffement etc. afin d'assurer un fonctionnement sûr et fiable.
• Le refroidissement de l'alimentation se fait par des ventilateurs pilotés par la température. Veillez par conséquent à une circulation d'air suffisante.
• La tension de sortie et le courant de sortie peuvent être réglés en continu sur l'alimentation.

L'alimentation de laboratoire n'est pas un chargeur d'accumulateurs. Afin de recharger des accumulateurs, utilisez un chargeur adéquat muni d'un dispositif d'interruption de charge approprié.

La surface du boîtier chauffe en cas de fonctionnement prolongé à une charge nominale. Attention ! Eventuels risques de brûlures! Veiller impérativement à une aération suffisante du bloc d'alimentation et ne jamais utiliser l'appareil partiellement ou entièrement couvert, afin d'éviter tout dommage éventuel.

Veillez à ce qu'un consommateur soit mis hors circuit lors du branchement au bloc d'alimentation. Un consommateur en circuit peut provoquer une formation d'étincelles lors du branchement aux douilles de raccordement du bloc d'alimentation, ce qui peut entraîner l'endommagement des douilles ainsi que les câbles connectés et ou de leurs bornes.

En cas d'inutilisation de votre alimentation, éteignez-la et débranchez-la du secteur. Les affichages restent allumés quelques secondes après l'arrêt pour décharger les condensateurs internes et sauvegarder les derniers paramètres réglés.

Veillez à ce que les câbles de raccordement DC disposent d'une section suffisante, une surcharge pouvant provoquer un incendie de câbles.

a) Raccordement du câble réseau

Branchez le cordon secteur de sécurité fourni sur la fiche intégrée (18) du bloc d'alimentation. Veillez à ce que le branchement soit correctement positionné.

Brancher le cordon secteur à une prise de courant de sécurité avec protection mise à la terre. La longueur totale du câble réseau jusqu'à la prise de courant ne doit pas excéder 3 m.

b) Installation de l'appareil

Placez l'alimentation de laboratoire sur une surface stable, plane et non fragile. Veillez à ne pas recouvrir les fentes d'aération du boîtier.

c) Généralités

L'alimentation de laboratoire est pilotée par un microprocesseur et est commandée par deux régulateurs numériques (codeur incrémental sans position finale) à touches. Ceci permet la régulation grossière et précise par un régulateur.

Après la mise en service, un contrôle du système est effectué. L'état du contrôle est affiché sur les deux affichages (2 et 3).

L'ordre d'affichage est le suivant :

-E0 3.0

Affichage de la version logicielle actuelle.

8.8.8 8.8.8.

Test de segment pour vérifier le fonctionnement de l'affichage avec chaque segment. Puis, test des affichages LED « C.V. », « C.C. » et « REAR CONTROL. »

tE 5t

Le test système des dispositifs de protection commence.

DUP CHE

Vérification de la protection contre la surtension.

OLP CHE

Vérification de la protection contre la surcharge.

OTP CHE

Vérification de la protection contre la surtempérature.

FRn CHE

Test de ventilateur. Le ventilateur est vérifié brièvement sur toute la plage de vitesse de rotation. L'augmentation de la vitesse de rotation du ventilateur est audible.

0 P OFF

Vérification de la fonction de commande à distance « Arrêt sortie ». Après cette étape, l'affichage de fonctionnement normal revient.

L'alimentation permet un fonctionnement en 4 modes. Ces modes sont sélectionnés par un bouton poussoir à l'arrière « MODE » (13). Les modes suivants sont possibles :

Normal Fonctionnement normal. Le réglage de la tension et du courant est effectué à l'avant

Preset Fonctionnement emplacement de mémoire. Il est possible d'enregistrer, dans l'appareil trois tensions fixes et de les sélectionner à l'aide de cette fonction « Preset ». La sélection de l'emplacement de mémoire est effectuée par le bouton poussoir « RECALL » (15). Les régulateurs avant sont désactivés.

Remote Ctrl Fonctionnement à distance. L'alimentation peut être pilotée par une tension externe ou par un potentiomètre externe. Le réglage précis peut être effectué pour la tension et le courant. Les régulateurs avant sont désactivés.

Set Mode réglage. Les trois emplacements Preset sont libres pour la programmation. Sélectionner l'emplacement sur le bouton poussoir « RECALL » (15) et effectuer les réglages sur les régulateurs individuels (7, 8).

Les différents modes de fonctionnement sont décrits plus précisément ci-après.

d) Remettre l'unité à zéro manuellement

Le bloc d'alimentation se remet automatiquement à zéro à chaque fois que vous l'allumez. Si vous avez besoin de remettre l'unité à zéro durant le fonctionnement et que vous ne souhaitez pas éteindre l'appareil, mettez-le donc à zéro manuellement.

1. Appuyez et maintenez le bouton de commande VOLTAGE pendant env. 30 s afin d'entrer dans le mode de programmation MENU. « CCO » et « no » sont affichés.

1. Tournez le bouton de commande CURRENT jusqu'à ce que « CCO » et « YES » s'affichent.

CCO YES A VOLTAGE PON: TIME CONTARGE CURRENT

1. Appuyez le bouton de commande CURRENT une fois pour remettre l'unité à zéro. « YES » s'allume dans l'affichage confirmant la remise à zéro réussie.

CCO YES VOLTAGE CURRENT

1. Appuyez sur le bouton de commande VOLTAGE pour sortir du mode MENU.

e) Fonctionnement normal

En fonctionnement normal, l'alimentation peut être commandée par les régulateurs avant.

Attention, veillez à ce que le bouton poussoir « MODE » soit en position « Normal ».

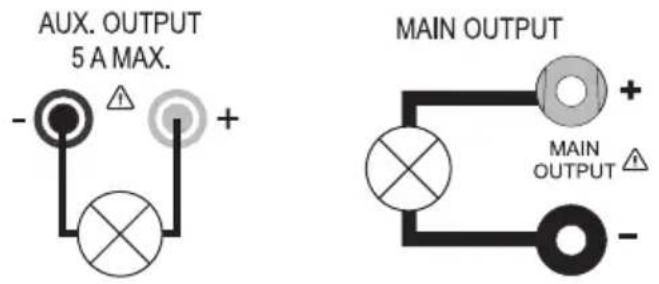

Enlevez les consommateurs raccordés de la sortie (9 et 10 ou 11 et 12).

MODE

Normal

Preset

Remote Ctrl

Set

Mettez en marche le secteur d'alimentation par l'interrupteur de service (1). L'écran (2 et 3) s'allume et affiche la tension et le courant, après un auto-test rapide.

Réglez toujours la limitation de courant avant de régler la tension. Un courant trop élevé peut endommager vos câbles de raccordement, un courant trop faible (<1 A) peut limiter la tension de sortie.

Réglage de la limitation de courant

Le réglage du courant de sortie est un mécanisme de protection pour protéger le consommateur ou les câbles de raccordement. La limitation de courant peut être préréglée sans court-circuit sur la sortie. L'alimentation délivre alors au plus le courant préréglé.

Retirez les consommateurs connectés de l'alimentation.

Mettez en marche le secteur d'alimentation par l'interrupteur de service (1). L'écran (2 et 3) s'allume et affiche la tension et le courant, après un auto-test rapide.

Réglez la limitation de courant sur le régulateur « CURRENT » en fonction de vos applications.

Tournez le régulateur et la valeur de limitation de courant apparaît.

Si aucun réglage n'est effectué dans les 3 secondes, l'affichage indique à nouveau l'affichage du courant actuel.

Tournez le régulateur vers la gauche ou la droite pour régler la limitation de courant. Après l'allumage, la plage de réglage précis (0,1 A) est toujours active. Elle est représentée par un chiffre légèrement plus clair. Appuyez brièvement de l'avant sur le régulateur. L'emplacement décimal (1,0 ou 0,1) de la plage de réglage change à chaque appui. En tournant, vous changez la valeur.

Le réglage peut être grossier (dans la plage de réglage des unités) ou précis (dans la plage des dizièmes).

Lorsque la valeur de courant souhaitée a été réglée, l'affichage passe après 3 secondes env. automatiquement sur l'affichage normal.

Si l'intensité de courant préréglée est atteinte en service normal, le bloc d'alimentation passe en mode de limitation du courant et réduit alors la valeur de tension. Ce mode est signalé par l'indicateur d'état rouge « CC » (5).

Régler la tension de sortie

La tension de sortie peut être réglée par le régulateur « VOLTAGE » (7). Les réglages grossier et précis sont effectués de la même manière que pour le réglage de la limitation de courant.

De par la grande plage de réglage, il se peut que le réglage de la tension nécessite env. 1-2 secondes avant de passer d'une valeur élevée à une valeur de tension plus basse.

En service normal, l'appareil fonctionne en mode de tension constante. C'est-à-dire que l'alimentation fournit une tension de sortie préréglée constante. Ce mode est signalé par l'indicateur d'état vert « CV » (4).

Branchement d'un consommateur

Veillez à ce que le consommateur soit mis hors circuit lors du branchement au bloc d'alimentation. La consommation maximale de courant du consommateur connecter ne doit pas dépasser les spécifications indiquées dans les caractéristiques techniques.

Les tensions dangereuses, voire mortelles, au contact (> 70 V/CC) peuvent se produire avec le montage en série de plusieurs alimentations (> 70 V/DC). À partir de cette tension, vous ne devez utiliser que des accessoires à double isolation (câbles de raccordement, câbles de mesure etc.).

Evitez d'utiliser des câbles et contacts métalliques dénudés.

Couvrez tous ces endroits lisses à l'aide d'isolants appropriés, difficilement inflammables ou d'autres mesures et préservez-les ainsi de tout contact direct et des courts-circuits.

Veillez à ce que la section du conducteur soit suffisante pour l'intensité de courant prévue.

L'alimentation dispose de deux sorties. Ces sorties ont toujours la même tension de sortie. Leur différence réside dans la charge admissible de courant.

On ne peut, sur les prises avant (9 et 10) tirer qu'un courant maximal de 5 A. Une limitation de courant automatique est intégrée.

Les prises arrière sont adaptées pour le courant nominal entier.

A partir d'un courant de sortie de 20 A, nous vous recommandons la fonction de bornes à vis des prises arrière, pour éviter une surchauffe des prises enfichables.

Retirez les consommateurs connectés de la sortie.

Mettez en marche le secteur d'alimentation par l'interrupteur de service (1). L'indicateur de fonctionnement (2/3) s'allume et l'écran affiche la tension et le courant.

Réglez les paramètres selon vos spécifications, comme décrit au chapitre « Mise en service ».

Vérifiez à nouveau que la tension de sortie est bien réglée.

Reliez le pôle positif (+) du consommateur à la douille rouge « + » et le pôle négatif (-) à la douille noire « - » de la sortie respective (à l'avant = « AUX. OUTPUT », à l'arrière = « MAIN OUTPUT »).

Le consommateur connecté peut maintenant être mis en marche.

La consommation électrique du consommateur raccordé est affichée en Ampère (A) sur l'écran (3).

f) Fonctionnement emplacement de mémoire « Preset » et « Set »

Il est possible d'enregistrer, dans l'appareil, trois tensions fixes, de les enregistrer par la fonction « Set » et de les sélectionner directement à l'aide de la fonction « Preset ».

En usine, les trois emplacements de mémoire (P1, P2, P3) sont préréglés.

Ils sont occupés comme suit :

Type\Mémoire	P1 P2 P3
	Tension Courant Tension		Courant Tension Courant
HPS-11530	5 V Maximum 13,8 V Maximum				15 V	Maximum
HPS-11560 15 V
HPS-13015 25 V
HPS-13030 25 V
HPS-16015 55 V

Veillez à ce qu'aucun consommateur ne soit raccordé.

Activez la fonction « Preset » à l'aide du bouton poussoir « MODE » (13). Placez l'interrupteur sur la position « Preset ». L'affichage LED avant « REAR CONTROL » (6) s'allume. Les régulateurs avant sont désormais désactivés.

MODE Normal Preset Remote Ctrl Set P1 P2 RECALL P3

Sélectionnez, sur le bouton poussoir arrière « RECALL » (15) l'emplacement de mémoire correspondant « P1, P2 ou P3 ». La tension de sortie correspondante est indiquée à l'écran (2).

Le consommateur peut maintenant être connecté et mis en marche.

Pour désactiver la fonction de tension fixe, poussez le bouton poussoir « MODE » (13) en position « Normal ». L'affichage LED « REAR CONTROL » (6) s'éteint. Vous passez en mode de fonction normal de l'alimentation (enlevez toujours auparavant les consommateurs DC !)

Les emplacements de mémoire occupent « Set »

Tous les trois emplacements de mémoire peuvent être occupés avec des valeurs de tension de sortie et de limitation de courant propres à l'utilisateur.

Veillez à ce qu'aucun consommateur ne soit raccordé.

Procédez à cet effet comme suit :

Activez la fonction « Set » à l'aide du bouton poussoir arrière « MODE » (13). Placez l'interrupteur sur la position « Set ». L'affichage LED avant « REAR CONTROL » (6) s'allume.

MODE Normal Preset Remote Ctrl Set P1 P2 RECALL P3

Sélectionnez, sur le bouton poussoir arrière « RECALL » (15) l'emplacement de mémoire correspondant « P1, P2 ou P3 ». Les valeurs correspondantes de tension et de courant sont affichées sur l'écran (2/3). Les régulateurs avant (7 et 8) vous permettent de régler la tension de sortie et la limitation de courant souhaitées.

Répétez, si besoin, ces étapes avec les autres emplacements de mémoire.

Une fois tous les paramètres réglés, repoussez le bouton poussoir « MODE » en position « Preset » pour le fonctionnement à tension fixe, ou en position « NORMAL » pour le fonctionnement standard.

g) Réinitialiser les préréglages de sortie (P1/P2/P3) aux valeurs par défaut

Le bloc d'alimentation permet de prérégler trois valeurs de tension (y compris les configurations du courant) au moyen des trois fentes d'espace mémoire : P1, P2, et P3. Si vous souhaitez, lors du fonctionnement, remettre à zéro les fentes d'espace mémoire aux valeurs par défaut réglées à l'usine, suivez le processus suivant.

1. Appuyez et maintenez le bouton de commande VOLTAGE pendant env. 30 s afin d'entrer dans le mode de programmation MENU. « CCO » et « no » sont affichés.

1. Tournez le bouton de commande VOLTAGE jusqu'à ce que « rPr » et « no » soient affichés.

rPr no VOLTAGE CURRENT TOM: 140Ω/Ω ROR: 140Ω/Ω

1. Tournez le bouton de commande CURRENT jusqu'à ce que « rPr » et « YES » s'affichent.

rPr YES A E VEAR CONTROL VOLTAGE CURRENT PWR: TIME CHARGE PWR: TIME CHARGE

1. Appuyez une fois sur le bouton de commande CURRENT pour réinitialiser les valeurs préréglées. « YES » s'allume lorsque les valeurs ont été réinitialisées avec succès.

rPr YES REM CONTROLS VOLTAGE CURRENT REM CONTROLS

1. Appuyez sur le bouton de commande VOLTAGE pour sortir du mode MENU.

13.8 V 5.0 A F VOLTAGE CURRENT MAIN END CONTENTS MAIN END CONTENTS

h) Fonctionnement à distance « Remote Ctrl »

La tension avec une source externe peut se régler par le biais de la prise de télécommande intégrée « Remote Control » (16) ou d'une résistance réglable de façon externe (à savoir le potentiomètre). Le raccordement de la commande à distance est effectué sur la prise « Remote Control » intégrée à l'arrière (16). Une prise à distance est disponible pour le raccordement.

En fonctionnement à distance, le chemin de commande du courant doit toujours également être raccordé, car la sortie commute sinon en mode de limitation de courant « C.C. » et limite ainsi la tension de sortie.

Préparation de le connexion de la télécommande

Dévisser la vis latérale de la fiche femelle fournie et retirer la prise de contact avant, noire en la tournant légèrement.

Introduire par l'arrière trois câbles de raccordement d'une section de conducteur de minimum 0,34 mm² à travers la cosse en métal. Brasez solidement ces câbles sur les drapeaux de brasage N° 1, 2, 3, 4 et 5 de la prise de contact noire. Veillez à ne pas provoquer de court-circuit.

Les chiffres des drapeaux de brasage sont indiqués sur l'isolant noir.

Marquer les extrémités de câble découvertes à l'aide des chiffres de contact correspondants (1 à 5) afin d'éviter toute confusion.

Insérer, dans le sens inverse, la prise de contact noire dans la cosse en métal, puis la visser avec précaution.

L'affectation des contacts est la suivante :

Contact 1 Tension de commande interne + 5 V/DC (< 50 mA)

Contact 2 Réglage de la tension

Contact 3 Réglage du courant

Contact 4 Masse référence (« Terre »)

Contact 5 Sortie marche/arrêt

Contact 6 - 8 non affecté

① ⑦ ② ⑧ ⑥ ③ ⑤ ④

Commande via une source de tension externe

L'alimentation peut être commandée à distance avec une source de tension externe de 0 à 5 V/DC sur toute la plage de tension et de courant.

Procéder comme suit pour le raccordement:

Reliez les câbles de raccordement du connecteur à distance comme illustré :

Réglage de la tension « U » : Réglage de la tension « I » : ____

Raccordement 2 au pôle positif (+) de la tension de commande externe

Raccordement 4 vers le pôle négatif (-) de la source de tension externe

Raccordement 2 au pôle positif (+) de la tension de commande externe

Raccordement 4 vers le pôle négatif (-) de la source de tension externe

U 0 ... 5 V DC + - → 1 7 2 8 6 3 5 4

La tension sur la prise de télécommande ne doit pas dépasser 5 V.

Ne pas court-circuiter les connexions.

Mettre le réseau d'alimentation hors circuit, puis relier ensuite le connecteur distant à la prise Remote située au dos. Visser la bague de fixation extérieure.

Régler la tension de la source externe sur 0 V.

Mettez le bloc d'alimentation en marche.

Placez l'interrupteur « MODE » sur la position « Remote Ctrl ». L'affichage « REAR CONTROL » s'allume.

La tension de sortie désirée peut se régler via la source de tension externe. Contrôler le bon fonctionnement de l'ensemble de la plage de réglage. Vous pouvez contrôler la tension de sortie sur l'écran.

Raccordez, pour le contrôle du réglage du courant, la sortie principale arrière (11, 12) avec un câble court suffisamment gros (au moins 8 mm2). Contrôler le bon fonctionnement de l'ensemble de la plage de réglage.

Si vous n'avez plus besoin de la fonction de commande à distance, mettez le bouton MODE en position « Normal ».

Commande via une résistance réglable (potentiomètre)

L'alimentation peut être commandée à distance avec un potentiomètre externe (5 kOhm) sur toute la plage de tension et de courant.

Procéder comme suit pour le raccordement:

Reliez les câbles de raccordement du connecteur à distance comme illustré :

Réglage de la tension « U » : Réglage de la tension « I » :

Raccord 1 sur une extrémité de la résistance Raccord 1 sur une extrémité de la résistance

Raccord 2 sur le contact glisseur de la résistance Raccord 3 sur le contact glisseur de la résistance

Raccord 4 sur la deuxième extrémité de la résistance Raccord 4 sur la deuxième extrémité de la résistance

Ne pas court-circuiter les connexions 1 et 4.

Mettre le réseau d'alimentation hors circuit, puis relier ensuite le connecteur distant à la prise Remote située au dos. Visser la bague de fixation extérieure.

Mettez le bloc d'alimentation en marche.

Placez l'interrupteur « MODE » sur la position « Remote Ctrl ». L'affichage « REAR CONTROL » s'allume.

Les valeurs de sortie désirées peuvent être réglées via le potentiomètre externe. Contrôler le bon fonctionnement de l'ensemble de la plage de réglage. Vous pouvez contrôler la tension de sortie sur l'écran.

Raccordez, pour le contrôle du réglage du courant, la sortie principale arrière (11, 12) avec un câble court suffisamment gros (au moins 8 mm2). Contrôler le bon fonctionnement de l'ensemble de la plage de réglage.

Si vous n'avez plus besoin de la fonction de commande à distance, mettez le bouton MODE en position « Normal ».

Sortie commande à distance (marche/arrêt)

La sortie DC peut être activée et désactivée par un contact de sécurité.

Procéder comme suit pour le raccordement:

Reliez les câbles de raccordement du connecteur à distance comme illustré.

Contactez les raccordements 4 et 5 avec un contact de sécurité sans potentiel.

Une fois la sortie désactivée, les affichages d'états « C.V. » (4) et « C.C. » (5) clignotent. L'écran affiche ensuite les paramètres en cours de la tension de sortie (2) et du courant de sortie (3).

Lorsque la sortie est désactivée, vous pouvez définir les valeurs de sortie à l'aide des régulateurs de tension (7) et de limitation de courant (8)..

① ⑦ ② ⑧ ⑥ ③ ⑤ ④ 7 1

①⑦ ②⑧⑥ ③④⑤ 0

Aucune tension ne doit être mise sur les contacts 4 et 5.

Mettre le réseau d'alimentation hors circuit, puis relier ensuite le connecteur distant à la prise Remote située au dos. Visser la bague de fixation extérieure.

Mettez le bloc d'alimentation en marche.

Placez l'interrupteur « MODE » sur la position « Remote Ctrl ». L'affichage « REAR CONTROL » s'allume.

Lorsque le contact de sécurité est ouvert, la sortie DC est activée, lorsqu'il est fermé, la sortie DC est désactivée. Contrôler le bon fonctionnement de la fonction de commutation.

Lorsque la sortie DC est désactivée, « O P OFF » apparaît à l'écran.

Si vous n'avez plus besoin de la fonction de commande à distance, mettez le bouton MODE en position « Normal ».

9. FONCTION « SENSE » (UNIQUEMENT POUR HPS -11560)

Le HPS-11560 dispose d'un réglage automatique de tension pour la sortie à courant élevé à l'arrière. Pour cela, deux câbles de mesure séparés seront branchés parallèlement aux câbles de connexion. La chute de tension qui survient sur les câbles de connexion est mesurée sur ces deux câbles de mesure. L'alimentation de laboratoire compense automatiquement cette chute de tension de manière à ce que la tension effectivement réglée soit présente au niveau du consommateur.

Procéder comme suit pour le raccordement:

Reliez toujours d'abord les câbles d'alimentation de l'alimentation au consommateur. Veiller à la bonne polarité.

Pousser vers l'intérieur les bornes orange situées sur la connexion SENSE à l'aide d'un petit tournevis, puis insérer les câbles dans les orifices des bornes. Contrôler qu'ils sont bien enfoncés.

Reliez alors les deux câbles SENSE au consommateur, en respectant la polarité. La section du conducteur pour les câbles SENSE doit être de minimum 0,34 mm².

Desserrez toujours les connexions dans le sens inverse (d'abord les câbles SENSE puis les câbles de connexion).

HPS-11560 OUTPUT SENSE INPUT

Veillez à ce que les câbles SENSE ait une connexion si possible à proximité du point de connexion du consommateur. Lors du raccordement, veillez à respecter la polarité correcte.

Ne court-circuitez jamais les câbles « SENSE ».

10. DISPOSITIFS DE PROTECTION

L'alimentation intègre plusieurs dispositifs de protection automatiques la protégeant contre les dommages. Les dispositifs de protection activés sont affichés avec des codes de lettres sur l'écran et la sortie DC est simultanément désactivée, pour des raisons de sécurité.

Lorsqu'un dispositif de protection est activé, le consommateur doit être immédiatement éteint et débranché de l'alimentation.

Pour réactiver la sortie, éteignez l'alimentation. Attendez que tous les affichages soient éteints. Mettez l'alimentation à nouveau en marche. L'alimentation doit à nouveau fonctionner normalement. Si ce n'est pas le cas, veuillez contacter notre service clientèle.

Les affichages suivants sont possibles :

Mise hors circuit en cas de surtension

Une tension externe plus haute que l'alimentation est détectée sur la sortie DC. La sortie est désactivée.

Les niveaux de tension pour les mises hors circuit sont indiqués dans les données techniques.

Mise hors circuit en cas de surtempérature

La sonde de température intégrée a détecté une température système trop élevée.

La sortie est désactivée pour éviter toute surchauffe.

Eteignez l'alimentation et laissez-la refroidir au moins 30 minutes.

Vérifiez, après la remise en marche, si le ventilateur ou les trous d'aération sont bloqués. Le ventilateur doit être audible pendant la phase d'auto-test à l'allumage. Si ce n'est pas le cas, veuillez contacter notre service clientèle.

Mise hors circuit causée par une surcharge

En cas de surcharge sur la sortie DC, la limitation de courant est normalement activée.

Si ce n'est exceptionnellement pas le cas, une deuxième fonction de protection est activée.

Eteignez l'alimentation dès l'apparition de ce signal d'alarme et vérifiez les données de raccordement du consommateur. Enlevez le consommateur de la sortie DC.

Mettez l'alimentation à nouveau en marche et vérifiez la fonction. Si le message d'erreur perdure, veuillez contacter notre service clientèle.

11. ELIMINATION DES DÉCHETS

Les appareils électroniques sont des matériaux recyclables et ne doivent pas être éliminés avec les ordures ménagères.

En fin de vie, éliminez l'appareil conformément aux dispositions légales en vigueur.

Vous respectez ainsi les ordonnances légales et contribuez à la protection de l'environnement.

12. MAINTENANCE ET NETTOYAGE

Hormis un nettoyage occasionnel ou un remplacement de fusible, l'alimentation de laboratoire ne nécessite aucun entretien. Pour le nettoyage, utiliser un chiffon propre, sec, antistatique et non pelucheux sans produits corrosifs.

Remplacement du fusible de secteur

Si l'alimentation de laboratoire ne peut plus être mise en marche, il est probable que le fusible de secteur (19) soit défectueux.

Afin de remplacer le fusible de secteur, procédez comme suit :

Désactivez l'alimentation et débranchez tous les câbles de raccordement et le cordon secteur de l'appareil.

Appuyez avec un tournevis à fente adapté sur le porte fusible (19) à l'arrière et détachez-le du support en faisant levier.

Remplacer le fusible défectueux par un nouveau fusible pour courant faible (5 x 20 mm) du même type et de même intensité de courant nominal : Vous trouverez la valeur de fusible au chapitre « Caractéristiques techniques ».

Positionnez le fusible dans le porte-fusible.

13. DÉPANNAGE

Avec cette alimentation de laboratoire, vous avez acquis un produit d'une grande sécurité de fonctionnement.

Il est toutefois possible que des problèmes ou des pannes surviennent.

A ce niveau, nous souhaitons vous décrire comment vous dépanner le cas échéant :

Respecter impérativement les consignes de sécurité !

Erreur Cause éventuelle
L'alimentation ne peut pas se mettre en marche.	L'indicateur de fonctionnement (2) est-il allumé ?Contrôlez la tension de réseau (vérifier éventuellement le fusible de secteur de l'appareil ou le disjoncteur de protection).
Les consommateurs raccordés ne fonctionnent pas..	La tension est-elle correctement réglée ?La polarité est-elle correcte ?Vérifier les caractéristiques techniques des consommateurs.
L'affichage «REAR CONTROL» s'allume. L'appareil ne peut pas être commandé par le régulateur.	Le fonctionnement à distance est activé. Positionnez le bouton poussoir « MODE » en position « Normal ».
L'affichage « O P OFF » est allumé.	La sortie DC a été désactivée par la sortie de commande à distance (16). Libérez la liaison entre les contacts 4 et 5. La sortie est à nouveau activée.
Le courant de sortie est limité à 5 A courants bien que le réglage de courant soit plus élevé.	Le raccordement avant est limité à 5 A maximum. Pour des plus élevés, raccordez le consommateur à la sortie de courant principale arrière.
L'indicateur « C.C. » s'allume. Fonctionnement à courant constantL'intensité de courant préréglée a été dépassée. Vérifiez la consommation de courant de votre appareil raccordé et augmentez si nécessaire la limitation du courant sur le bloc d'alimentation.
L'indicateur «C.V.» s'allume. Fonctionnement à tension constanteL'alimentation fonctionne normalement. Une tension réglée et constante sort de la sortie..
OVP Mise hors circuit en cas de surtensionVoir chapitre « Dispositifs de protection »
OtP Mise hors circuit en cas de surtempératureVoir chapitre « Dispositifs de protection »
OLP Mise hors circuit causée par une surchargeVoir chapitre « Dispositifs de protection »

Contrôlez régulièrement la sécurité technique de l'appareil en vous assurant de l'absence d'endommagements au niveau du boîtier etc.

Les fusibles sont des pièces de rechange et ne sont pas couverts par la garantie.

parations autres que celles décrites précédemment doivent être exécutées uniquement par un technicien agréé. Si vous deviez avoir des questions concernant la manipulation de l'appareil, notre support technique est à votre disposition.

14. CARACTÉRISTIQUES TECHNIQUES

	HPS-11530 HPS-11560 HPS-13015 HPS-13030 HPS-16010
Puissance de sortie 450	W 900 W 450 W 900 W 600 W
Tension de sortie 1 - 15	V/DC 1 - 15 V/DC	1 - 30 V/DC 1 - 30 V/DC 1 - 60 V/DC
Courant de sortie 0 - 30	A 0 - 60 A 0 - 15 A	0 - 30	A 0 - 10 A
Ondulation résiduelle à Charge nominale (eff.)	5 mV/50 mA	5 mV/100 mA	5 mV/20 mA	5 mV/40 mA	5 mV/10 mA
Mode de régulation de tension à 100% modification de charge	50 mV
Mode de régulation de tension à Variation de réseau (170 - 264 V/AC)	20 mV
Mode de régulation de courant à 10 - 90% modification de charge	150 mA 200	mA 100 mA	150 mA 100 mA
Mode de régulation de courant à Variation de réseau (170 - 264 V/AC)	50 mA
Précision d'affichage	+/- (0,2% + 0,3 V), +/- (0,2% + 0,3 A)
Niveau de mise hors circuit OVP de la sortie U	+2 V (1 - 5 V)+3 V (5 - 15 V)	+2 V (1 - 5 V)+3 V (5 - 15 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 30 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 30 V)	+2 V (1 - 5 V)+3 V (5 - 20 V)+4 V (20 - 60 V)
Tension de service	220 - 240 V/AC, 50/60 Hz
	HPS-11530 HPS-11560 HPS-130		15 HPS-13030 HPS-16010
Consommation de courant (max.)	2,4 A 4,7 A	2,4 A 4,5 A 3,1 A
Rayon d'action 85%	85% 86% 86% 89%
Fréquence de base 65 à 85 kHz 65 à 85 kHz 75 à 95 kHz 65 à 85 kHz
Facteur de rendement à PFC actif	>0,95
Ventilateur de l'appareil	Piloté par la température (0 - 100%)
Fusible de secteur (5 x 20 mm)	T3,15AL250V Tube en verre	F8AL250V Tube en verre	T3,15AL250V Tube en verre	F8AL250V Tube en verre	T4AL250V Tube en verre
Température de service	0 à +40 °C
Humidité relative de l'air	10 - 80%, non condensant
Classe de protection	1
Raccordement secteur	IEC 320 C14, Fiche intégrée appareils de froid
Poids 2,6 kg 3,2 kg 2,6 kg	6 kg 3,2 kg 2,6 kg
Dimensions (L x H x P) mm	200 x 90 x 215	200 x 90 x 275 200	x 90 x 215 200 x 90	x 275 200 x 90 x	215
Sécurité EN60950, EN61010
Hauteur de fonctionnement maxi	2000 m au-dessus du niveau de la mer (N.N.)

Pagina

Weergave van de actuele softwarestand.

8.8.8 8.8.8.

Segmenttest of de weergave met alle individuele segmenten functioneert. Daarna volgt de test van de LED-indicatoren "C.V.", "C.C." en "REAR CONTROL".

tE 5t

F Information légales

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.
