MODE D'EMPLOI 1095 PeakTech
1. Consignes de sécurité
Ce produit est conforme aux exigences des directives suivantes de l'Union européenne pour la conformité CE : 2014/30/EU (compatibilité électromagnétique), 2014/35/EU (basse tension), 2011/65/EU (RoHS).
Catégorie de surtension CAT III 690V / CAT IV 600V ; degré de contamination 2.
CAT I : Niveau du signal, Télécommunications, Appareils électroniques avec surtensions transitoires minimes
CAT II : Pour appareils domestiques, prises de courant du réseau électrique, appareils portatifs, etc.
CAT III : Alimentation via un câble souterrain ; commutateurs fixes, coupe-circuits automatiques, prises de courant ou contacteur
CAT IV : Appareils et installation qui sont alimentés p.ex. par des lignes électriques aériennes et qui, de ce fait, sont exposés à un plus grand risque de foudre. Il s'agit par exemple de l'interrupteur sur l'alimentation principale, du parafoudre, du compteur électrique et du récepteur de télécommande centralisé.
Pour la sécurité de fonctionnement de l'appareil et pour éviter de graves blessures par des chocs ou arcs électriques, ou bien par des courts-circuits, les consignes de sécurité énoncées ci-après doivent impérativement être respectées pour l'exploitation de l'appareil.
Les dommages engendrés par le non-respect de ces consignes sont exclus de toutes prétentions quelles qu'elles soient.
* Cet appareil ne doit pas être utilisé dans des circuits à haute tension.
* Ne dépassez pas la tension à l'entrée maximale autorisée de 690V CC ou 690V CA.
* Ne dépassez en aucun cas les valeurs à l'entrée maximales autorisées (risque important de blessures et/ou de destruction de l'appareil).
* Les tensions à l'entrée maximales ne doivent pas être dépassées. Lorsque l'on ne peut pas exclure, sans aucun doute possible, que les pointes de tension soient dépassées sous l'influence de perturbations transitoires ou pour d'autres raisons il faut que la tension de mesure soit pré amortie de façon correspondante (10:1).
* Ne jamais utiliser l'appareil s'il n'est pas complètement fermé.
* Avant la mise en service, vérifiez l'appareil et autres accessoires pour voir s'il n'y a pas de dommages ou des câbles et fils dénudés ou pliés. En cas de doute, ne procéder à aucune mesure.
* Ne procédez à des mesures qu'avec des vêtements secs et de préférence avec des chaussures en caoutchouc ou en vous trouvant sur un tapis isolant.
* Ne touchez pas les pointes de mesure des fils d'essai.
* Respecter impérativement les avertissements affichés sur l'appareil.
* Ne pas exposer l'appareil à des températures extrêmes, aux rayonnements directs du soleil, à une humidité extrême ou à des liquides.
* Éviter les fortes secousses.
* Ne pas utiliser l'appareil à proximité de forts champs magnétiques (moteurs, transformateurs, etc.)
* Ne pas tenir de fers à souder chauds à proximité immédiate de l'appareil.
* Avant le début de l'activité de mesure, l'appareil doit être stabilisé à température ambiante (important lors du transport d'une pièce froide vers une pièce chaude et inversement)
* Ne procédez à des mesures de tension au-dessus de 35V CC ou 25V CA qu'en conformité avec les dispositions de sécurité applicables. Avec des tensions plus élevées, des chocs électriques particulièrement dangereux peuvent se produire.
* Une puissance de pile insuffisante peut entraîner des résultats de mesure imprécis. Des chocs électriques et dommages corporels peuvent s'en suivre.
* Si l'appareil n'est pas utilisé pendant une période prolongée, retirer la pile du compartiment à piles.
* Nettoyer régulièrement le boîtier avec un chiffon humide et un détergent non agressif. Ne pas utiliser de produit à récurer corrosif.
* Éviter toute proximité avec des matières explosives et inflammables.
* L'ouverture de l'appareil ainsi que les travaux de maintenance et de réparation ne doivent être effectués que par des techniciens SAV qualifiés.
* Ne pas poser l'appareil avec la face avant sur l'établi ou le plan de travail afin de ne pas endommager les éléments de commande.
* Ne procéder à aucune modification technique sur l'appareil.
* Les appareils de mesure ne doivent pas être maniés par des enfants !
1.1. Nettoyage de l'appareil
Ne nettoyer l'appareil qu'avec un chiffon humide qui ne peluche pas. Utiliser uniquement des produits nettoyants courants. Lors du nettoyage, veiller impérativement à ce qu'aucun liquide ne pénètre l'appareil.
Cela pourrait entraîner un court-circuit et la destruction de l'appareil.
1.2. Avertissements et symboles se trouvant sur l'appareil
 | ATTENTION ! Veuillez observer les parties correspondantes du mode d'emploi ! |
 | Double isolation |
 | Indication de la catégorie de surtension |
 | Marquage CE selon 2004/22/CE |
 | Champ rotatif droit |
 | Champ rotatif gauche |
 | Contrôle de continuité |
 | Contrôleur de phase unipolaire (100 à 690 V CA 50/60 Hz) e display ELV |
 | Mesures sur les systèmes conducteurs de tension |
 | Tension continue, polarité négative |
 | Tension continue, polarité positive |
 | Tension alternative |
 | Tension continue et alternative |
 | « Sécurité contrôlée » certifiée par le TÜV Rheinland |
1.3. Introduction
Les tensiomètres bipolaires PeakTech® 1090 et 1095 ont de nombreuses autres fonctions de mesure.
Il faut souligner ici le contrôle de phase unipolaire (CA), le contrôle de polarité dans la plage de tensions continues, l'affichage d'ordre des phases pour les systèmes triphasés, le contrôle de continuité avec signal optique et acoustique et l'éclairage des points de mesure. Le PeakTech® 1090 dispose, en outre, d'une fonction de test pour le disjoncteur de courant de fuite (FI).
Ces appareils de mesure sont adaptés pour les contrôles de tensions continues et alternatives dans la plage de 12V à 690 V, ils sont certifiés TÜV/GS et ont été testés sur la base de la norme EN 61243-3.
Grâce à la protection antipoussière et anti-éclaboussures, on obtient un grand nombre d'applications à l'intérieur et à l'extérieur.
1.4. Caractéristiques
* Mesures de tension de 12 V à 690 V CA/CC
* Affichage de l'ordre des phases pour les systèmes triphasés
* Eclairage des points de mesure pour un travail sûr
* Contrôle de continuité avec signal audiovisuel
* Contrôle de polarité pour les mesures de tension continue
* Contrôle des phases unipolaire dans la plage de tension alternative
* Protection IP64 contre la poussière et les éclaboussures
* Contrôle de sécurité TÜV/GS effectué
* Fonction de test d'impédance faible pour disjoncteur de courant de fuite (FI)
2. Caractéristiques techniques
2.1. PeakTech ^® 1090
| Écran LCD | 3 chiffres 1⁄2 (maxi 1999) avec rétroéclairage et graphique à barres |
| Plages de mesure de tension | 6, 12, 24, 50, 120, 230, 400 CA/CC690 V CC |
| Résolution | 1 V CA/CC |
| Précision | DCV: +/- 1,0% + 3 chiffresACV: +/- 1,5% + 3 chiffres |
| Plage de fréquence ACV | 50 / 60 Hz |
| Contrôle de tension | automatique |
| Contrôle de polarité | plage de mesure complète |
| Choix de la plage | automatique |
| Temps de réponse | 2 à 3 fois par seconde |
| Impédance propre | <1 MΩ |
| Contrôle de phase unipolaire | |
| Plage de tension | 100 à 400 V CA |
| Plage de fréquence ACV | 50 / 60 Hz |
| Contrôle de continuité | |
| Plage de résistance | <200 kΩ |
| Courant de test | <1 μA |
| Protection de surtension | 400 V CA / 690 V CC |
| Affichage des phases | |
| Plage de tension (LED) | 100 à 400 V |
| Plage de fréquence ACV | 50 / 60 Hz |
| Test d'impédance faible | |
| Plage de tension | 12 à 230 V CA/CC |
| Impédance faible | <6 kΩ |
| Généralités | |
| Alimentation en tension | piles 2 x 1,5 V AAA (UM-4) |
| Température de fonctionnement | 0 à 50°C; < 80 % d'humidité relative |
| Catégorie de surtension | CAT III 690V / CAT IV 600V |
| LED plages de tension | +/-12, 24, 36, 50, 120, 230, 400, 690 VCC |
| 12, 24, 36, 50, 120, 230, 400, 690 VCA | |
| Précision | -30% à 0% de la valeur de mesure |
| Contrôle de tension | automatique |
| Contrôle de polarité | plage de mesure complète |
| Choix de la plage | automatique |
| Temps de réponse | < 0,1s LED |
| Plage de fréquence ACV | 50 / 60Hz |
| Charge automatique (RCD) | OUI |
| Charge de base interne | env. 2,1 W à 600V |
| Courant de crête | 1s <0,2A / ls (5s) < 3,5mA |
| Temps de fonctionnement | ED =30s |
| Temps de restauration | 10 min |
| LED allumée | env. 8V CA/CC |
| Test de phase unipolaire | |
| Plage de tension | 100 à 690 VCA |
| Plage de fréquence ACV | 50 / 60 Hz |
| Contrôle de continuité | |
| Plage de résistance | <300 kΩ |
| Courant de test | 5 μA |
| Protection de surtension | 690 V CA/CC |
| Affichage de l'ordre des phases | |
| Plage de tension (LED) | 100 à 400 V |
| Gamme des fréquences | 50/60Hz |
| Principe de mesure | Electrodes de contact bipolaires |
| Autocontrôle | autotest |
| Alimentation en tension | Piles 2x1,5V “AAA” |
| Consommation | max.30mA / env. 250mW |
| Température de fonctionnement | -10 à +55°C |
| Humidité de l'air de fonctionnement | < 85% humidité relative de l'air |
| Catégorie de surtension | CAT III 690V / CAT IV 600V |
3. Eléments de commande

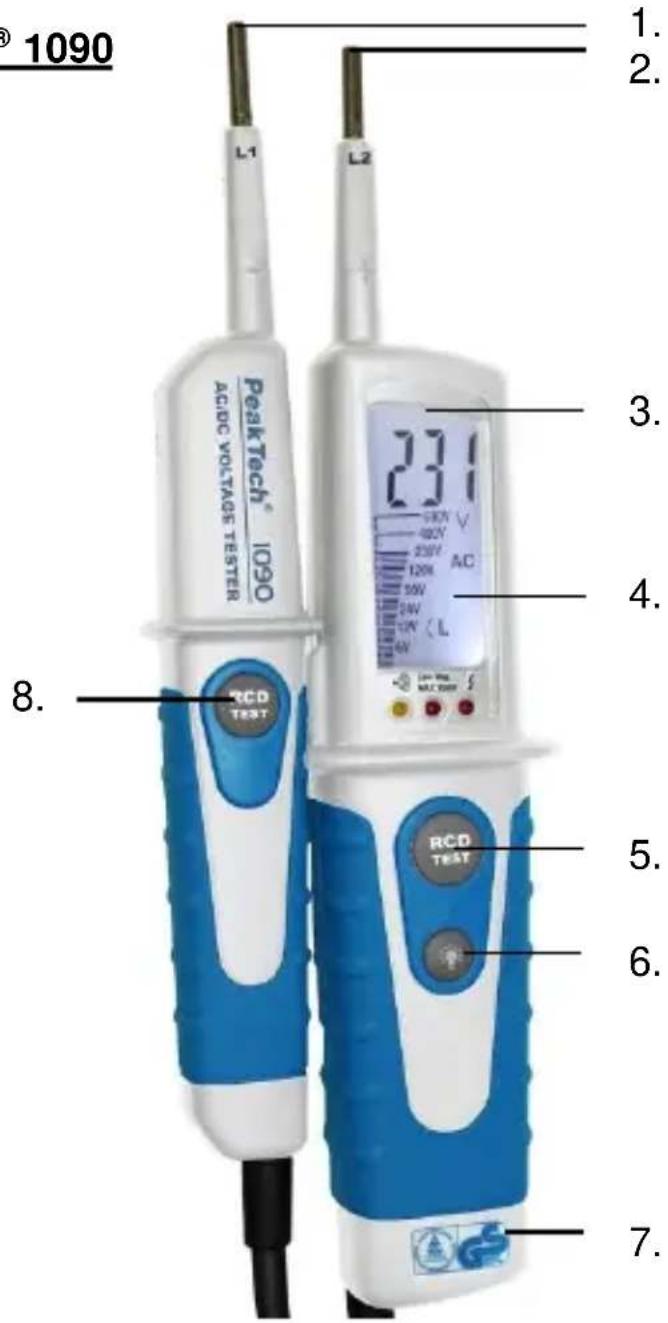

3.1. PeakTech® 1090
- Pointe d'essai + (L2)
- Eclairage des points de mesure
- Écran LCD
- Bouton pour le test d'impédance faible (L2)
- Touche d'éclairage des points de mesure

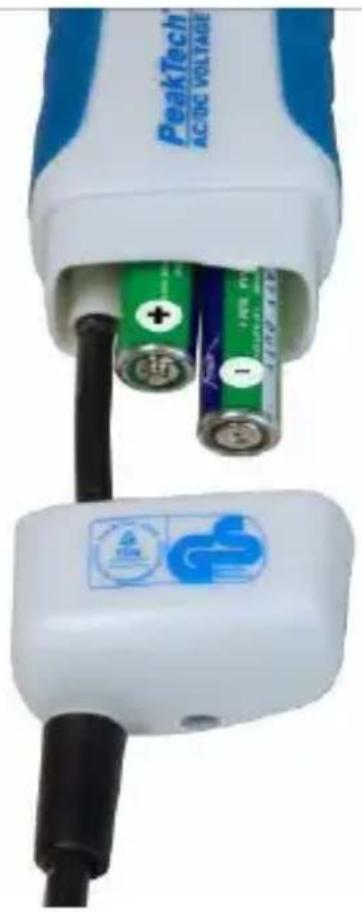

- Compartiment à piles
- Bouton pour le test d'impédance faible (L1)

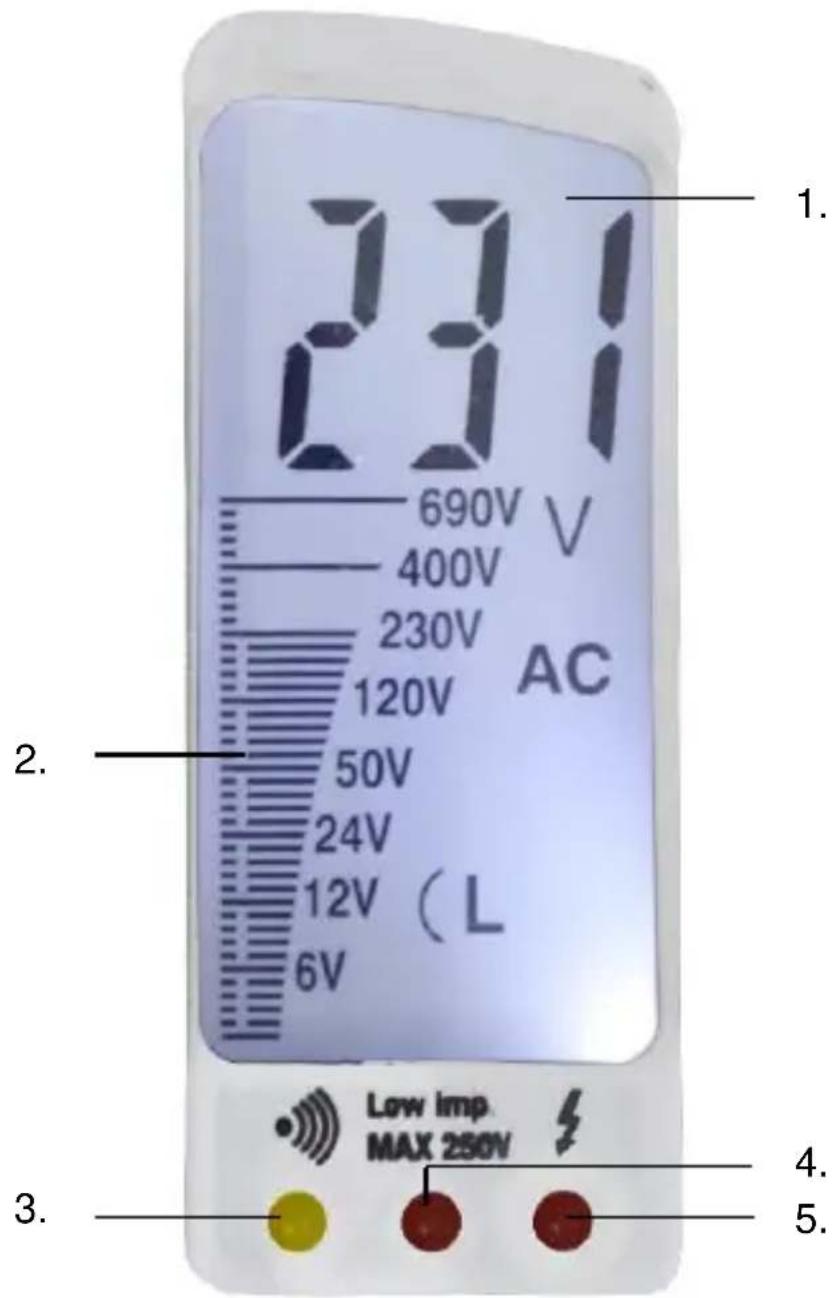

3.2. Affichage PeakTech ^® 1090
- Graphique à barres
- LED pour le contrôle de continuité
- LED pour l'affichage du test de phase unipolaire et témoin ELV pour la mesure bipolaire
- LED pour le test d'impédance faible

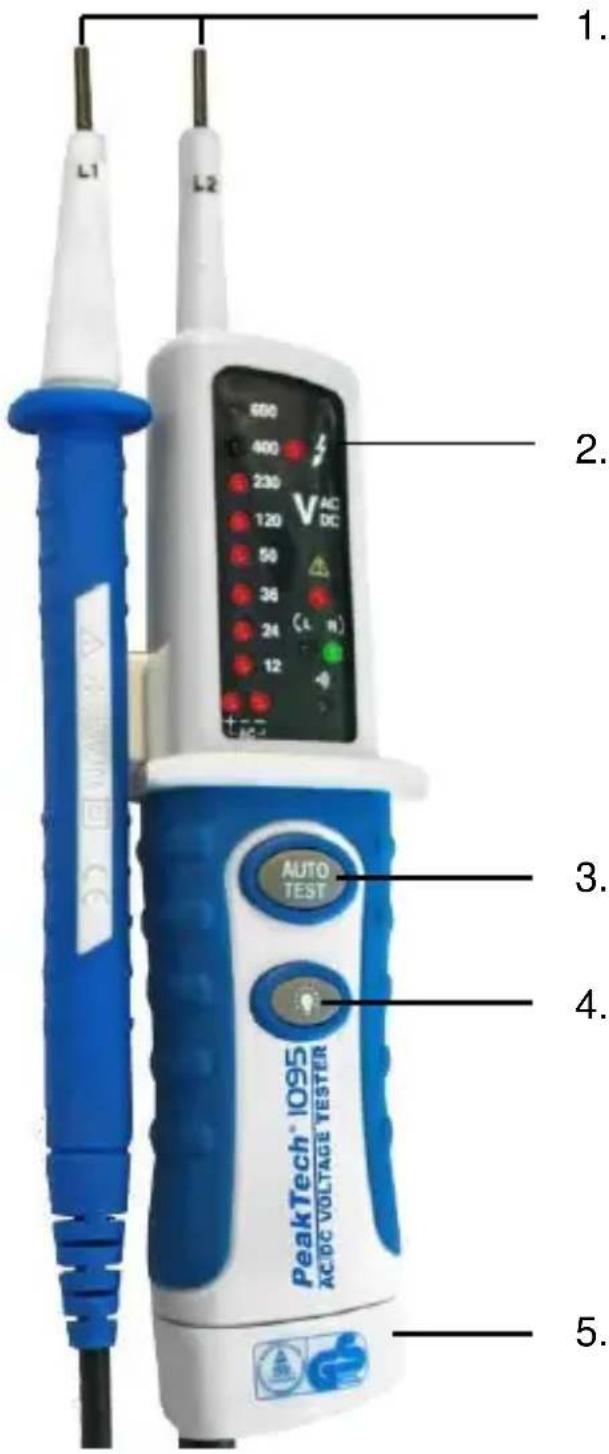

3.3. PeakTech® 1095
- Affichage LED
- Touche d'autotest
- Touche d'éclairage des points de mesure
- Compartiment à piles avec vis au dessous

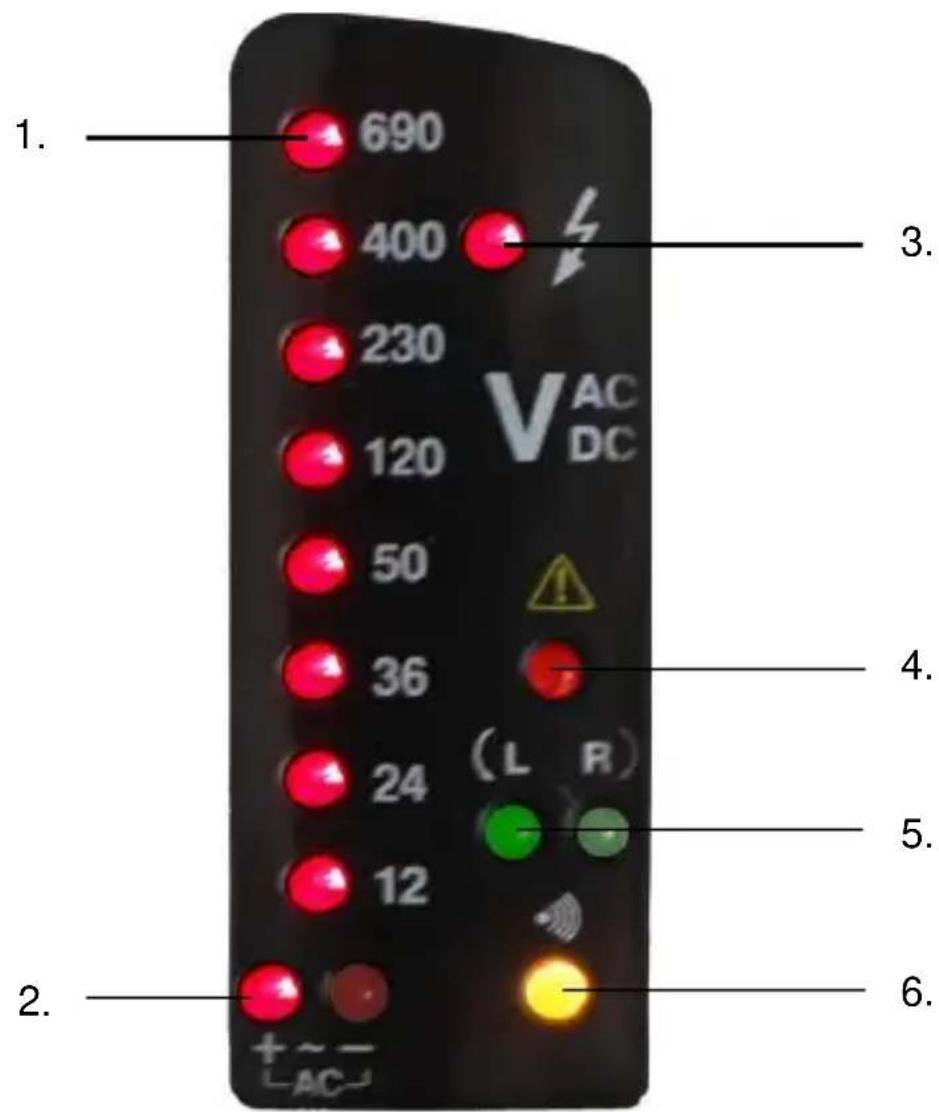

3.4. Affichage PeakTech® 1095
- Affichage de la polarité CC / affichage de tension alternative (CA)
- Affichage de tension / affichage de phases unipolaire (CA)
- Témoin d'alerte pour les tensions supérieures à 50 V
- Affichage de l'ordre des phases dans les systèmes triphasés gauche/droite
- Affichage pour le contrôle de continuité
4. Préparatifs pour le mode de mesure
Contrôle de fonction/Autotest
* Testez le tensiomètre sur une source connue.
* La LED " ⚠️'allume si une tension de plus de 50V est présente, même si la pile est faible ou a été retirée.
* P 1090 : Si la tension de la batterie est présente, un signal d'avertissement acoustique retentit pour les tensions supérieures à 50 V AC et 120 V DC
PeakTech® 1090
* Assemblez les deux pointes d'essai L1 + L2 pour les court-circuiter ensemble. L'écran s'allume, le signal acoustique retentit et la LED de contrôle de continuité s'allume. La LED pour le test d'impédance faible et celle de la fonction de contrôle de tension uniphasée restent éteintes.
PeakTech® 1095
* Attention ! Pour éviter les chocs électriques, débranchez les pointes d'essai de la source de tension avant d'exécuter la fonction d'autotest.
* Si vous actionnez la touche « Autotest », toutes les LED de tension et la LED de contrôle de continuité doivent s'allumer et le signal acoustique retentir. Cela indique que le testeur a effectué son autotest et que l'appareil fonctionne sans encombre
4.1. Activité de mesure
Contrôle de tension
* Reliez les deux pointes d'essai à la source de courant.
* Avec une tension >6 V (P 1090) ou >12 V (P 1095), le tensiomètre s'allume automatiquement.
* La tension s'affiche via l'écran LCD (P 1090) ou les LED (P 1095).
* Pour les tensions alternatives, « AC » s'affiche à l'écran LCD (P 1090) ou la « LED AC » s'allume (P 1095).
* Pour les tensions continues, « DC » s'affiche à l'écran LCD (P 1090) ou la « LED - » ou la « LED + » s'allume (P 1095).
* L'affichage du tensiomètre a lieu de manière numérique à l'écran LCD (P 1090) ou via sept LED (12 \~ 690 V) (P 1095) et indique la tension présente.
* L'affichage de la polarité « - » (P 1090) et les LED (P 1095) en mode CC se rapportent toujours à la pointe d'essai « L2 »
Contrôle de phases unipolaire
* Le test de phase unipolaire n'est possible que si les piles disposent d'une tension suffisante.
* Le test de phase unipolaire commence par une tension alternative d'env. 100 VCA.
* L'utilisation du contrôle de phase unipolaire peut être influencée négativement dans certaines circonstances (p. ex. en cas de mauvaise mise à la terre, de lieu bien isolé, de parasites électromagnétiques).
* Le contrôle unipolaire n'est pas adapté à la détermination de l'absence de tension. Pour ce faire, le contrôle de tension bipolaire est obligatoire.
* Reliez la pointe d'essai « L2 » à la source de tension jusqu'à ce que la LED de fonction de contrôle de phases unipolaire s'allume. En cas d'utilisation du P 1090, l'écran LCD s'allume simultanément mais n'indique pas de valeur de tension. Effectuez pour cela le contrôle de tension bipolaire.
Contrôle de continuité
* Le contrôle de continuité n'est possible que si les piles insérées ont une tension suffisante.
* Procéder au contrôle de la continuité uniquement sur des conducteurs sans tension.
* Relier les deux pointes d'essai au conducteur à mesurer
* Le contrôle de continuité a lieu uniquement avec des résistances de conducteurs <200 kΩ (P 1090) / <300 kΩ (P 1095).
* Un signal acoustique continu retentit et la LED correspondante s'allume.
Détermination de l'ordre des phases
* Le détecteur de tension est équipé par un indicateur de champ rotatif bipolaire. La détection du champ tournant fonctionne seulement avec des systèmes qui sont mises à la terre. Pour assurer un accouplement capacitif au sol durant le mesurage, les deux poignées doivent être tenues solidement.
* La détection de l'ordre des phases est toujours active. Les symboles R ou L s'affichent en permanence. Toutefois, l'ordre des phases ne peut être déterminé qu'au sein d'un système de courant triphasé. Ici, l'appareil indique la tension entre deux conducteurs externes.
* Reliez la pointe d'essai « L2 » à la phase L2 supposée et la pointe d'essai « L1 » à la phase L1 supposée.
* La tension et l'ordre des phases s'affichent à l'écran LCD (P 1090) ou via les LED correspondantes (P 1095).
* « R » signifie que la phase L1 supposée est bien la phase réelle L1 et que la phase L2 supposée est bien la phase L2 réelle, on obtient donc un champ rotatif droit.
* « L » signifie que la phase L1 supposée est la phase réelle L2 et que la phase L2 supposée est la phase L1 réelle, on obtient donc un champ rotatif gauche.
* Lors d'un contrôle renouvelé avec les pointes d'essai inversées, le symbole inverse doit s'allumer
Eclairage des points de mesure
* Les tensiomètres sont dotés d'un éclairage des points de mesure.
* Cette fonction simplifie le travail dans de mauvaises conditions d'éclairage (p. ex. dans les armoires électriques ou dans les caves).
* Appuyez sur la touche d'éclairage des points de mesure sur l'instrument.
* Une LED puissante éclaire alors la surface devant la pointe d'essai « L2 ».
Mesure de la tension avec une résistance interne faible (P 1090)
Cette fonction est particulièrement utile pour tester les installations électriques. En raison de l'impédance interne réduite, l'affichage de la tension capacitive est supprimé. L'affichage indique la tension actuelle. Lors des mesures de phase "L1" via la terre "PE", des disjoncteurs à courant de fuite (FI ou RCI) peuvent se déclencher.
Cette procédure de mesure peut être utilisée pour les mesures dépassant 12 V. Tenez le tensiomètre au niveau des poignées et ne touchez jamais les pointes d'essai pendant une mesure. Maintenez les deux pointes d'essai sur les points de mesure à contrôler. Appuyez sur les deux touches simultanément. La tension appliquée s'affiche à l'écran LCD. La LED Low-Imp signale une mesure d'impédance faible.
Pour tester un RCD, connectez la sonde de test "L2" à la phase d'une prise mise à la terre et la sonde de test "L1" à la borne de terre de la prise mise à la terre. Si vous appuyez maintenant sur les deux boutons "RCD Test" en même temps, un petit courant de test est déclenché, ce qui devrait déclencher le disjoncteur différentiel. Avant de tester, assurez-vous qu'aucun équipement critique (serveurs informatiques, etc.) n'est connecté à ce circuit car un test réussi l'éteindra.
Attention !
Le cycle de travail maximal autorisé en mode « Impédance faible » est de 5 secondes pour les tensions jusqu'à 250 V et 3 secondes pour les tensions jusqu'à 690 V. Une fois le temps écoulé, attendez 10 minutes avant la prochaine mesure.
5. Remplacement des piles
* Si aucun signal ne retentit ou que l'AUTO-test ne fonctionne plus lors du court-circuitage des pointes d'essai, les piles ne disposent plus d'une tension suffisante.
* Débranchez le tensiomètre entièrement de toute source de tension.
* Ouvrez le compartiment à piles avec le tournevis cruciforme au bas de l'appareil.
* Retirez le cache du compartiment à piles vers le bas avec précaution.
* Remplacez les anciennes piles par des neuves du même type ("AAA" (UM4 R03) 1,5V).
* Veillez à la bonne polarité des piles.
* Fermez le compartiment à piles et vissez le cache entièrement.
Notification concernant le Règlement sur les piles
La livraison de nombreux appareils comprend des piles, qui servent par exemple à actionner la télécommande. Il pourrait également y avoir des piles ou des accumulateurs intégrés dans l'appareil lui-même. Dans le cadre de la vente de ces piles ou accumulateurs, nous sommes tenus, en vertu du Règlement sur les batteries, d'informer nos clients de ce qui suit:
Veuillez jeter les anciennes piles à un point de collecte du conseil ou les retourner à un magasin local sans frais. L'élimination dans les ordures ménagères est strictement interdite conformément au Règlement sur les batteries. Vous pouvez renvoyer gratuitement les piles usagées auprès de nous à l'adresse indiquée sur le dernier côté de ce manuel ou en affichant des timbres suffisants.
Les piles contaminées doivent être marquées d'un symbole composé d'une poubelle barrée et du symbole chimique (Cd, Hg ou Pb) du métal lourd qui est responsable de la classification comme polluant:
- "Cd" signifie cadmium.
- "Hg" signifie mercure.
- "Pb" signifie plomb.
Dernière version au moment de la mise sous presse. Nous nous réservons le droit d'apporter des modifications techniques sans préavis afin d'améliorer le produit.
Nous confirmons que tous les appareils correspondent aux spécifications indiquées dans nos documents et sont livrés, étalonnés en usine.
Un réétalonnage au bout d'un an est conseillé.
©PeakTech®
