LDP-140 - équipements de mesure PeakTech - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module de voltmètre à affichage LCD 3 ½ chiffres
Marque	PeakTech
Modèle	LDP-140
Catégorie	Équipements de mesure
Type d'affichage	LCD avec rétro-éclairage
Hauteur des segments	13 mm
Dimensions (L x H x P)	68,5 x 40,5 x 18 mm
Alimentation	9 V CC (pile 9 V)
Consommation électrique	Environ 70 mA CC
Tension d'entrée max. (base)	199,9 mV CC
Tension de mesure max. (avec diviseur)	Jusqu'à 500 V CC
Courant de mesure max.	Jusqu'à 2 A CC (avec shunt externe)
Résistance d'entrée	> 100 MΩ
Précision	± 0,5 % (à 23 °C ± 5 °C, humidité < 80 %)
Affichage de polarité	Automatique
Indication de dépassement	Affichage « 1 »
Fréquence de mesure	2 à 3 mesures par seconde
Point décimal	Sélectionnable par fiche de court-circuit
Fixation	Montage par clip
Conformité CE	2014/30/EU (CEM) et 2011/65/EU (RoHS)
Sécurité	Respecter les consignes : ne pas utiliser pour des tensions > 30 Vrms sans isolation appropriée ; déconnecter avant de modifier le diviseur
Entretien	Nettoyer avec un chiffon doux et sec ; éviter l'humidité
Étalonnage	Recommandé après un an

FOIRE AUX QUESTIONS - LDP-140 PeakTech

Comment modifier la plage de tension du module LDP-140 ?

Pour modifier la plage de tension, vous devez changer les résistances du diviseur de tension (Ra et Rb) et ajuster la fiche de court-circuit pour le point décimal. Consultez le tableau dans la notice pour les valeurs correspondant à chaque plage (200 mV, 2 V, 20 V, 200 V, 500 V). Débranchez toujours le module avant toute modification.

Puis-je mesurer des tensions alternatives avec le LDP-140 ?

Non, le LDP-140 est conçu uniquement pour la mesure de tensions continues (CC). N'appliquez pas de tension alternative aux entrées, cela pourrait endommager l'appareil.

Comment mesurer un courant continu avec ce module ?

Pour mesurer un courant continu, connectez une résistance de shunt en parallèle avec l'entrée comme indiqué dans le tableau de la notice. La chute de tension aux bornes du shunt est mesurée. La résistance du shunt dépend de la plage de courant souhaitée (200 µA à 2 A). Attention : la tension dans le circuit de mesure ne doit pas dépasser 35 V CC.

Quelle est la tension d'alimentation recommandée ?

Le module LDP-140 (version LCD) nécessite une tension d'alimentation de 9 V CC, généralement fournie par une pile 9 V. Respectez la polarité : le fil positif se connecte à la borne 9 V+ et le négatif à 9 V-.

Comment configurer le point décimal ?

Le point décimal est sélectionné à l'aide de fiches de court-circuit sur les broches P1, P2, P3. En fonction de la plage de mesure choisie, placez le cavalier sur la broche correspondante (voir tableau dans la notice). Par exemple, pour la plage 200 mV, court-circuitez P3.

Que faire si l'affichage indique '1' ?

L'affichage d'un '1' signifie un dépassement de la plage de mesure. Cela se produit lorsque la tension mesurée dépasse la valeur maximale de la plage sélectionnée. Vérifiez que vous êtes sur la bonne plage ou passez à une plage supérieure.

Puis-je utiliser plusieurs modules avec la même alimentation ?

Non, chaque module de mesure doit avoir sa propre alimentation (par exemple, une pile 9 V dédiée). L'alimentation en parallèle de plusieurs modules avec la même source n'est pas autorisée et peut provoquer des erreurs de mesure.

Comment régler la précision de l'appareil ?

Pour régler la précision, appliquez une tension d'étalonnage de 50 % de la plage (par exemple, 100 V pour la plage 200 V) et ajustez le potentiomètre jusqu'à ce que l'affichage corresponde à la valeur d'entrée. Cette procédure s'effectue pour toutes les gammes sauf la gamme 200 mV.

Quelles sont les précautions de sécurité à respecter ?

Ne mesurez jamais des tensions supérieures à 30 Vrms (42 Vpp) ou 60 V CC sans une isolation appropriée conforme à la norme EN-61010-1. Débranchez toujours les câbles de mesure avant de modifier les réglages internes. Gardez l'appareil hors de portée des enfants.

Comment nettoyer et entretenir le module ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez tout contact avec des liquides ou des produits chimiques agressifs. Rangez l'appareil dans un endroit sec et à l'abri de la poussière. Un étalonnage annuel est recommandé pour maintenir la précision.

MODE D'EMPLOI LDP-140 PeakTech

Manuel d'utilisation

Voltmètre - Modules

Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique) et 2011/65/EU (RoHS).

Avant la mise en service du module, il est indispensable de lire et de respecter les consignes de sécurité et le mode d'emploi !

Les dommages causés par le non-respect de ces instructions sont exclus de toute réclamation de quelque nature que ce soit.

* Ces modules ne doivent pas être utilisés dans des installations de catégorie de surtension II selon la norme IEC 664. Les modules ne sont pas protégés contre l'explosion d'arc !
* Lors de la mesure, et du câblage correspondant du module, de tensions supérieures à 30 Vrms = 42 Vpp ou 60 V DC, le module et le système dans lequel le module est intégré doivent être conformes aux sections pertinentes de la réglementation EN-61010-1 (exigences de sécurité pour les équipements électriques de mesure, de contrôle et de laboratoire = Directive Basse Tension).
* Dans le cas d'installations commerciales, il est indispensable de respecter les règles de prévention des accidents pour les installations et équipements électriques édictées par la Fédération allemande

des institutions d'assurance et de prévention égales des accidents!

* Faites attention lorsque vous manipulez des tensions supérieures à 25 V CA ou 35 V CC. Même à ces tensions, il existe un risque de blessure par choc électrique en cas de contact avec un conducteur électrique.

* Avant de modifier la plage de mesure (placement différent de Ra et Rb), retirez les câbles de connexion de l'objet de mesure.

* Les instruments de mesure ne sont pas à mettre entre les mains des enfants !

2. généralités

Ces modules de voltmètre à cristaux liquides ou à diodes électroluminescentes sont des modules à 3 12 - chiffres adaptés aux voltmètres et aux ampèremètres.

Ils permettent de mesurer des tensions continues jusqu'à 500 V maximum, en fonction du câblage de Ra et Rb, ainsi que des courants continus de 0,2 mA à 2 A maximum, en fonction du dimensionnement du shunt utilisé, pour une tension maximale dans le circuit de mesure de 35 V DC.

Toute utilisation des modules autre que les possibilités décrites ici n'est pas autorisée. Les

modules LCD LDP-140 LCD et LDP-340 LCD disposent également d'un rétro-éclairage.

3. données techniques

entrée max.

Tension

(unités de base): 199.9 mV DCmax.

affichage: 1999 (3 ½ - chiffres)

Affichage de la polarité : Automatique

Type d'affichage : écran LCD ou LED Principe de

mesure : convertisseur A/D à double tranchant

Hauteur du segment : LDP-135 LCD : 13 mm

LDP-140 LCD : 13 mm

LDP-235 LED : 14 mm rouge

LDP-240 LED : 14 mm vert

LDP-335 LCD : 8 mm

LDP-340 LCD : 8 mm

Valeur de dépassement : "1" apparaît dans le

champ d'affichage

Séquence de mesure : 2...3 x par seconde

Résistance d'entrée : > 100 MΩ

Exactitude: ± 0,5 % (à 23°C ± 5°C

et humidité de < 80%)

Perte de puissance: environ 1mADC(LDP-135/335LCD)

environ 30 mA DC (LDP-340 LCD)

environ 70 mA DC (LDP-140 LCD)

environ 60...170 mA DC (LDP-235/240)

Point décimal: sélectionnable avec une fiche de

court-circuitFixation: montage par clip

Découpage : LDP-135/140 :

54,5 mm de largeur x 38,0 mm de hauteur

LDP-335/340 :

43,5 mm de largeur x 19,5 mm de hauteur

LDP-235/240 :

69,5 mm de largeur x 46,5 mm de hauteur

Tension de fonctionnement : 9 V DC (LCD) 9...12 V

DC (LED)

Dimensions: LDP-135/140 : 68.5 x 40.5 x 18

mm LDP-335/340 : 47 x 20 x 16 mm

LDP-235/240 : 83 x 49,5 x 22 mm

4 Fonctionnement

Avant la mise en service, assurez-vous que le module est suffisamment isolé et que les distances d'isolement et les lignes de fuite selon VDE 0411 ou VDE 410 et EN 61010-1 sont respectées.

Important ! Veuillez n'utiliser que des fers à souder fins jusqu'à 20 W pour les travaux de soudure.

A l'entrée de l'alimentation, une tension de - 9 V DC (LDP-135 / 140 / 335 / 340 LCD) - 9 ... 12 V DC (LDP-235 / 240 LED) (pile de 9 V) et veillez à respecter la polarité.

ATTENTION ! L'

alimentation simultanée du compteur et la mesure de la tension d'alimentation ne sont pas possibles avec ce module.

Il n'est pas possible de faire fonctionner plusieurs appareils de mesure avec la même tension d'alimentation (un appareil de mesure = une tension d'alimentation, par exemple une pile de 9 V).

4.1 Modification du diviseur de tension

a) Si nécessaire, les diviseurs de tension et les fiches de court-circuitage indiqués dans le tableau peuvent être insérés ou reconnectés. Les résistances ne sont pas incluses dans l'étendue de la livraison.

Avant de changer le diviseur de tension (Ra et Rb), déconnectez le module du circuit de mesure et d'alimentation (batterie).

LDP-135 / 140 LCD :

Max.Tension de mesure	Diviseur de tension requis	Décimale
200 mV	Ra : ouvert (état de livraison)Rb : 0 Ω	Court-circuit P3
2 V	Ra : 1 M Ω/ Rb : 9 M Ω	Court-circuit P1
20 V	Ra : 100 k Ω/ Rb : 9,9 M Ω	Court-circuit P2
200 V	Ra : 10 kΩ/ Rb : 9,99 M Ω	Court-circuit P3
500 V	Ra : 1 kΩ / Rb : 9.999 M Ω

LDP 235 / 240 LED :

Max.Tension de mesure	Diviseur de tension requis	Décimale
200 mV	Ra : 0 Ω (état à la livraison)Rb : ouvert	Court-circuit P3
2 V	Ra : 9 M Ω/ Rb : 1 M Ω	Court-circuit P1
20 V	Ra : 9,9 MΩ / Rb : 100 k Ω	Court-circuit P2
200 V	Ra : 9,99 MΩ/ Rb : 10 k Ω	Court-circuit P3
500 V	Ra : 9.999 MΩ/ Rb : 1 k Ω

LDP 335 / 340 LCD :

Max.Tension de mesure	Diviseur de tension requis	Décimale
200 mV	Ra : 0 Ω (état à la livraison)Rb : ouvert	Court-circuit P3
2 V	Ra : 9 M Ω/ Rb : 1 M Ω	Court-circuit P1
20 V	Ra : 9,9 MΩ / Rb : 100 k Ω	Court-circuit P2
200 V	Ra : 9,99 MΩ/ Rb : 10 k Ω	Court-circuit P3
500 V	Ra : 9.999 MΩ/ Rb : 1 k Ω

Les résistances Ra et Rb sont des résistances de 12 watt, à film métallique de 0,5 %.

b) Connectez une source de tension CC externe au module.
c) Réglez la précision pour toutes les gammes (à l'exception de la gamme 200 mV) à une tension d'étalonnage de 50% (par exemple de 100 V dans la gamme 200 V) et ajustez à la même lecture avec un potentiomètre.
d) Appliquer la tension à mesurer aux entrées Vin et GND. N'appliquez que des tensions continues aux entrées.

4.2 Mesure du courant continu

Pour les mesures en courant continu, connectez l'entrée de mesure conformément au tableau suivant.

	Shunt	(=secondaire
plage de mesure décimale résistance
secondaire
200μA_	P 3 court-circuité	1kΩ
2mA	P 1 court-circuitée	100 Ω
20mA	P 2 court-circuitée	10 Ω
200mA	P 3 court-circuitée	1 Ω
2000 mA		0,1 Ω

Attention ! La tension maximale dans le circuit de mesure ne doit en aucun cas dépasser 35 V DC. L'entrée de mesure du courant/tension n'est pas protégée par un fusible.

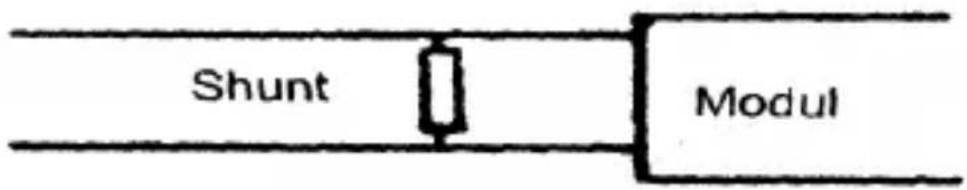

Shunt Modul

4.3 Propositions de circuits

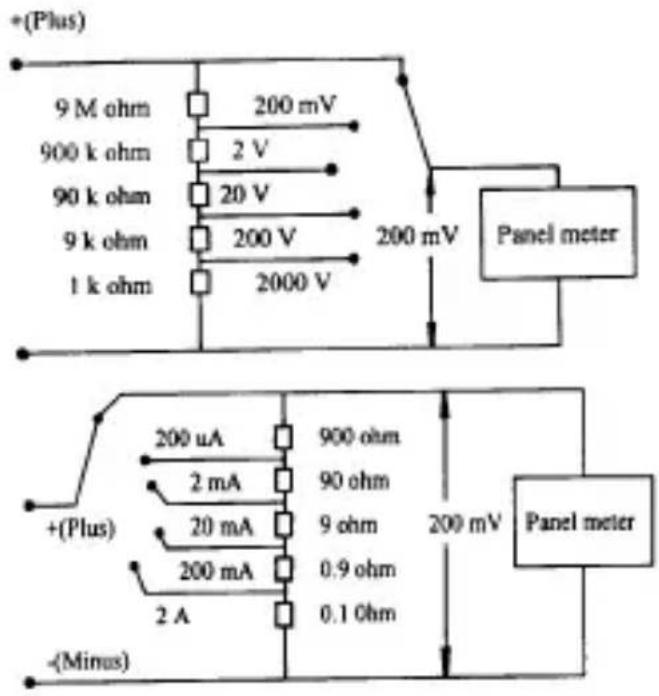

+ (Plus) 9 M ohm 200 mV 900 k ohm 2 V 90 k ohm 20 V 9 k ohm 200 V 1 k ohm 2000 V 200 mV Panel meter +(Plus) 200 µA 900 ohm + (Plus) 2 mA 90 ohm + (Plus) 20 mA 9 ohm + (Plus) 200 mA 0.9 ohm + (Plus) 2 A 0.1 Ohm - (Minus) 200 mV Panel meter

5. schéma de connexion

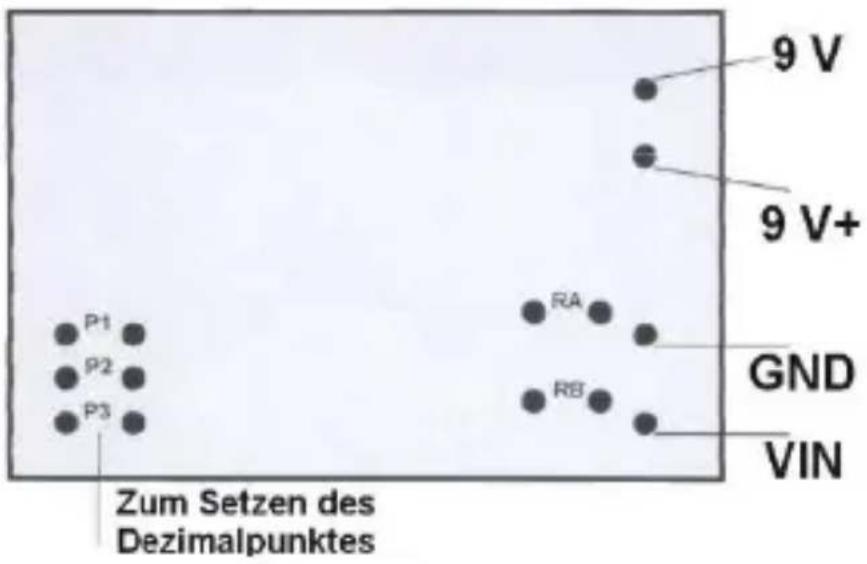

LDP-135 / LDP-140 vue arrière :

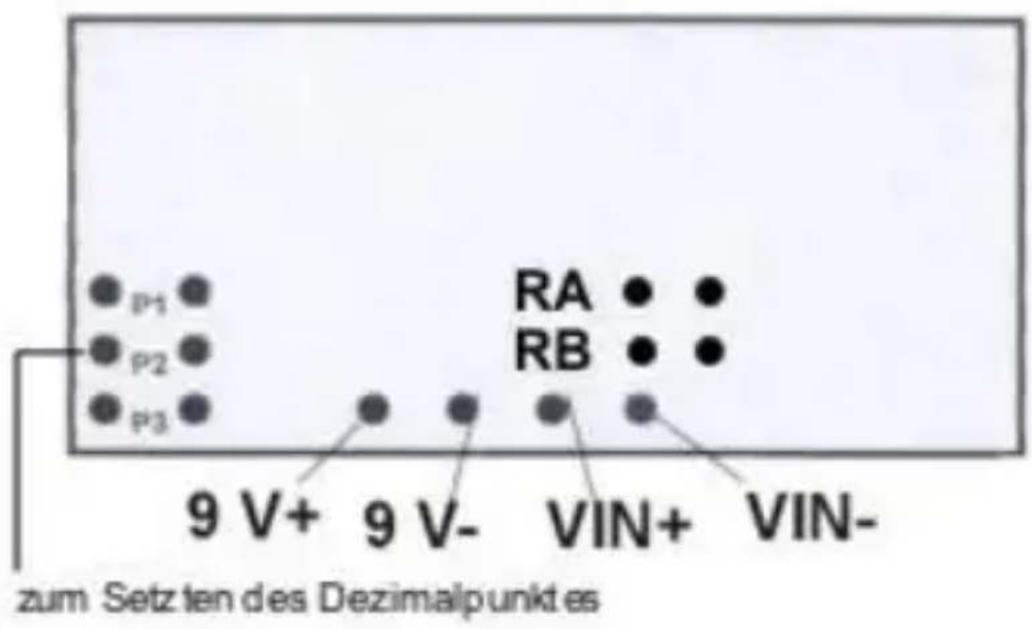

Vue arrière du LDP-235 / LDP-240 :

RB RA 9 V+ 9 V- P1 P2 P3 pour définir le point décimal VIN+ VIN-

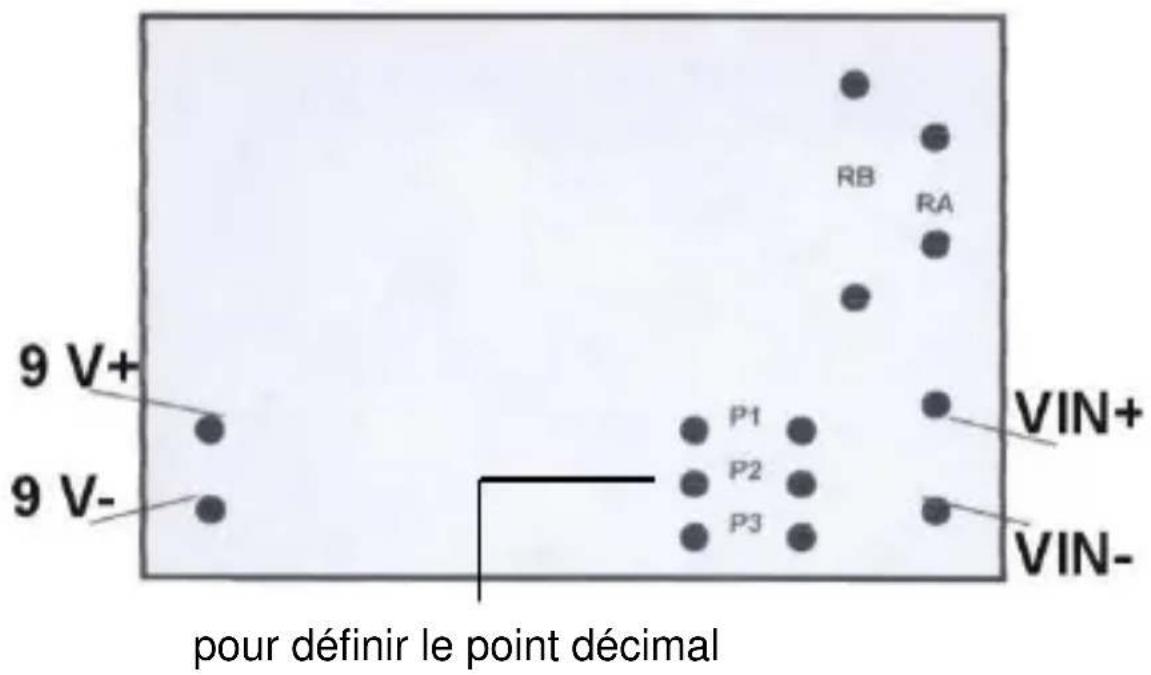

Vue arrière du LCD du LDP-335 / LDP-340 :

Tous les droits sont réservés, y compris ceux de traduction, de réimpression et de reproduction de ce manuel ou de parties de celui-ci. Les reproductions de toute nature (photocopie, microfilm ou tout autre procédé) ne sont autorisées qu'avec le consentement écrit de l'éditeur.

Dernière version au moment de l'impression. Nous nous réservons le droit d'apporter des modifications techniques à l'unité dans l'intérêt du progrès.

Nous confirmons par la présente que l'appareil répond aux spécifications indiquées dans nos documents et qu'il est livré étalonné en usine.

Il est recommandé de répéter l'étalonnage après un an.

©PeakTech® 08 -2021 Ho/Th/Pt/JTh/Ehr
