Type de produit	Module voltmètre numérique 3 1/2 digits
Marque	PeakTech
Modèle	LDP-135
Type d'affichage	LCD, hauteur de segment 13 mm
Tension d'alimentation	9 V CC (pile 9 V)
Plage de mesure tension	200 mV à 500 V CC (selon diviseur de tension)
Plage de mesure courant	200 µA à 2 A CC (avec shunt externe)
Précision	± 0,5 % (à 23 °C ± 5 °C, humidité < 80 %)
Résistance d'entrée	> 100 MΩ (en mode tension)
Vitesse de mesure	2 à 3 mesures par seconde
Affichage de polarité	Automatique
Point décimal	Sélectionnable par fiche de court-circuit
Dimensions (L x l x H)	68,5 x 40,5 x 18 mm
Poids	Environ 25 g
Fixation	Montage par clip, découpe 54,5 x 38,0 mm
Consommation	Environ 1 mA CC
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de solvants.
Sécurité	Respecter les tensions maxi (30 Vrms/42 Vpp/60 V CC). Ne pas dépasser 35 V CC en mode courant. Utiliser des fers à souder max 20 W.
Pièces détachées et réparabilité	Les résistances Ra et Rb ne sont pas fournies. Réparation par un professionnel recommandée. Étalonnage annuel conseillé.
Informations générales	Conforme CE (2014/30/EU et 2011/65/EU). Ne pas utiliser dans des installations de catégorie de surtension II.

FOIRE AUX QUESTIONS - LDP-135 PeakTech

Comment mesurer une tension continue avec le LDP-135 ?

Connectez la tension à mesurer aux entrées Vin et GND. Assurez-vous que le diviseur de tension (Ra/Rb) est réglé pour la plage souhaitée. La tension d'alimentation (9 V CC) doit être appliquée séparément.

Comment modifier la plage de tension maximale ?

Remplacez les résistances Ra et Rb selon le tableau du manuel. Par exemple, pour 200 mV, Ra est ouvert et Rb = 0 Ω, et court-circuitez P3. Débranchez toujours le module avant toute modification.

Quelle alimentation utiliser pour le module ?

Le LDP-135 fonctionne avec une pile de 9 V CC (polarité à respecter). Ne pas alimenter simultanément la mesure de la tension d'alimentation.

Comment régler le point décimal ?

Placez une fiche de court-circuit sur les broches appropriées (P1, P2 ou P3) selon la plage de mesure. Voir le tableau dans le manuel.

Quelles sont les précautions de sécurité à respecter ?

Ne dépassez jamais 30 Vrms/42 Vpp/60 V CC en mode tension. En mode courant, la tension maximale dans le circuit ne doit pas dépasser 35 V CC. Utilisez un fer à souder de max 20 W et respectez les distances d'isolement.

Puis-je mesurer du courant alternatif avec ce module ?

Non, le LDP-135 est conçu uniquement pour les mesures en courant continu (CC). Pour le courant alternatif, utilisez un autre appareil.

Que faire si l'affichage clignote ou affiche '1' ?

L'affichage '1' indique un dépassement de la plage de mesure. Vérifiez que la tension ou le courant mesuré ne dépasse pas la valeur maximale de la plage sélectionnée. Si le clignotement persiste, vérifiez l'alimentation et les connexions.

Comment étalonner le module ?

Appliquez une tension d'étalonnage de 50% de la plage (par exemple 100 V pour la plage 200 V) et ajustez la lecture avec le potentiomètre intégré. L'étalonnage usine est fourni ; un réétalonnage annuel est recommandé.

Les résistances Ra et Rb sont-elles fournies avec le module ?

Non, les résistances Ra et Rb ne sont pas incluses. Vous devez les acheter séparément selon les valeurs indiquées dans le manuel (résistances à film métallique 0,5%, 1/2 watt).

Puis-je utiliser plusieurs modules avec la même alimentation ?

Non, chaque module nécessite sa propre alimentation (par exemple une pile 9 V). Il n'est pas possible de faire fonctionner plusieurs appareils de mesure avec la même tension d'alimentation.

MODE D'EMPLOI LDP-135 PeakTech

Manuel d'utilisation

Voltmètre - Modules

Ce produit est conforme aux exigences des directives de l'Union europeenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité electromagnétique) et 2011/65/EU (RoHS).

Avant la mise en service du module, il est indispensable de dire et de respecter les consignes de sécurité et le mode d'emploi !

Les dommages causés par le non-respect de ces instructions sont exclus de toute réclamation de chaque nature que ce soit.

• Ces modules ne doivent pas être utilisés dans des installations de catégorie de surtension II selon la norme IEC 664. Les modules ne sont pas protégés contre l'explosion d'arc!
• Lors de la mesure, et du câblage correspondant du module, de tensions supérieures à 30 Vrms = 42 Vpp ou 60 V DC, le module et le système dans lequel le module est intégré doit être conformes aux sections pertinentes de la réglementation EN-61010-1 (exigences de sécurité pour les équipements ELECTriques de mesure, de contrôle et de laboratoire = Directive Basse Tension).
• Dans le cas d'installations commerciales, il est indispensable de respecter les règles de prévention des accidents pour les installations et équipements électriques édictées par la Fédération allemande

des institutions d'assurance et de prévention égales des accidents!

• Faites attention lorsque vous manipuez des tensions supérieures à 25 V CA ou 35 V CC. Meme à ces tensions, il existe un risque de blessure par chocoléctrique en cas de contact avec un conducteur électrique.
• Avant de modifier la plage de mesure (placement différent de Ra et Rb), retirez les câbles de connexion de l'objet de mesure.
• Les instruments de mesure ne sont pas àmettre entre les mains des enfants !

2. généralités

Ces modules de voltmètre à cristaux liquides ou à diodes electrolytuminescentes sont des modules à 312 - chiffres adaptés aux voltmètres et aux ampèremetres.

Ils permettent de mesurer des tensions continues jusqu'à 500 V maximum, en fonction du câblage de Ra et Rb, ainsi que des courants continus de 0,2 mA à 2 A maximum, en fonction du dimensionnement du shunt utilisé, pour une tension maximale dans le circuit de mesure de 35 V DC.

Toute utilisation des modules autre que les possibilités décrites ici n'est pas autorisée. Les modules LCD LDP-140 LCD et LDP-340 LCD disposent également d'un rétro-éclairage.

3. données techniques

entree max.

Tension

(units de base): 199.9 mV DCmax.

affichage: 1999 (3 12 -chiffres)

Affichage de la polarité : Automatique

Type d'affichage : écran LCD ou LED Principé de

mesure: convertisseur A/D à double tranchant

Hauteur du segment : LDP- 135 LCD : 13 mm

LDP-140 LCD : 13 mm

LDP-235 LED : 14 mm rouge

LDP-240 LED : 14 mm vert

LDP-335 LCD:8mm

LDP-340 LCD:8mm

Valeur de dépassement : "1" apparait dans le

champ d'affichage

Sequence de mesure: 2...3 x par seconde

Résistance d'entrée: > 100 MΩ

Exactitude: ± 0,5 % (à 23° C ± 5° C

et humidité de < 80%

Perte de puissance: environ 1mADC(LDP-135/335LCD)

environ 30 mA DC (LDP-340 LCD)

environ 70 mA DC (LDP-140 LCD)

environ 60...170 mA DC (LDP-235/240)

Point decimal: selectionnable avec une fiche de

court-circuitFixation: montage par clip

Découpage : LDP- 135/140 :

54,5 mm de largeur x 38,0 mm de

hauteur

LDP-335/340：

43,5 mm de largeur x 19,5 mm de

hauteur

LDP-235/240 :

69,5 mm de largeur x 46,5 mm de

hauteur

Tension de fonctionnement : 9 V DC (LCD) 9...12 V

DC (LED)

Dimensions: LDP-135/140 : 68.5 x 40.5 x 18

mm LDP-335/340:47x20x16mm

LDP-235/240 : 83 x 49,5 x 22 mm

4 Fonctionnement

Avant la mise en service, assurez-vous que le module est suffisamment isolé et que les distances d'isolement et les lignes de fuite selon VDE 0411 ou VDE 410 et EN 61010-1 sont respectées.

Important! Veuillez n'utiliser que des fers à souder fins jusqu'à 20 W pour les travaux de soudure.

A l'entrée de l'alimentation, une tension de - 9 V DC (LDP-135 / 140 / 335 / 340 LCD) - 9 ... 12 V DC (LDP-235 / 240 LED) (pile de 9 V) et veillez à respecter la polarité.

ATTENTION! L'

alimentation simultanée du compteur et la mesure de la tension d'alimentation ne sont pas possibles avec ce module.

Il n'est pas possible de faire fonctionner plusieurs apparueils de mesure avec la même tension d'alimentation (un apparéil de mesure = une tension d'alimentation, par exemple une pile de 9 V).

4.1 Modification du diviseur de tension

a) Si nécessaire, les diviseurs de tension et les fiches de court-circuitage indiqués dans le tableau peuvent être insérés ou reconnectçés. Les résistances ne sont pas inclues dans l'endetue de la livraison.

Avant de changer le diviseur de tension (Ra et Rb), déconnectez le module du circuit de mesure et d'alimentation (battery).

LDP-135 / 140 LCD :

Max. Tension de mesure	Diviseur de tension requis	Décimale
200 mV	Ra : ouvert (état de livraison) Rb : 0 Ω	Court-circuit P3
2 V	Ra : 1 M Ω/ Rb : 9 M Ω	Court-circuit P1
20 V	Ra : 100 k Ω/ Rb : 9,9 M Ω	Court-circuit P2
200 V	Ra : 10 kΩ/ Rb : 9,99 M Ω	Court-circuit P3
500 V	Ra : 1 kΩ / Rb : 9.999 M Ω

LDP 235 / 240 LED :

Max. Tension de mesure	Diviseur de tension requis	Décimale
200 mV	Ra : 0 Ω (état à la livraison) Rb : ouvert	Court-circuit P3
2 V	Ra : 9 M Ω/ Rb : 1 M Ω	Court-circuit P1
20 V	Ra : 9,9 MΩ / Rb : 100 k Ω	Court-circuit P2
200 V	Ra : 9,99 MΩ/ Rb : 10 k Ω	Court-circuit P3
500 V	Ra : 9.999 MΩ/ Rb : 1 k Ω

LDP 335 / 340 LCD :

Max. Tension de mesure	Diviseur de tension requis	Décimale
200 mV	Ra: 0 Ω (état à la livraison) Rb: ouvert	Court-circuit P3
2 V	Ra: 9 MΩ/ Rb: 1 MΩ	Court-circuit P1
20 V	Ra: 9,9 MΩ / Rb: 100 kΩ	Court-circuit P2
200 V	Ra: 9,99 MΩ/ Rb: 10 kΩ	Court-circuit P3
500 V	Ra: 9.999 MΩ/ Rb: 1 kΩ

Les résistances Ra et Rb sont des résistances de 12 watt, à film métallique de 0,5%.

b) Connectez une source de tension CC externe au module.
c) Réglez la précision pour toutes les games (à l'exception de la gamme 200 mV) à une tension d'étalonnage de 50% (par exemple de 100 V dans la gamme 200 V) et ajustez à la même lecture avec un potentiamètre.
d) Appliquer la tension à mesurer aux entrées Vin et GND. N'applique que des tensions continues aux entrées.

4.2 Mesure du courant continu

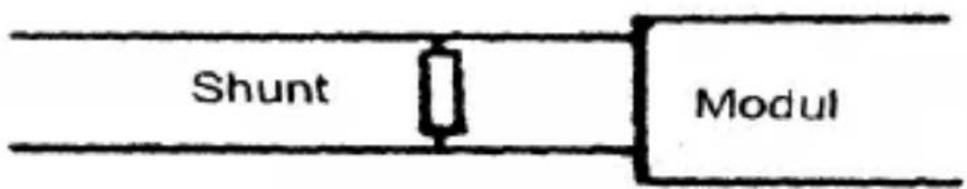

Pour les mesures en courant continu, connectez l'entrée de mesure conformément au tableau suivant.

	Shunt	(=secondaire
plage de mesure décimale résistance
seconde
200μA_	P 3 court-circuité	1kΩ
2mA	P 1 court-circuitée	100 Ω
20mA	P 2 court-circuitée	10 Ω
200mA	P 3 court-circuitée	1 Ω
2000 mA		0,1 Ω

Attention! La tension maximale dans le circuit de mesure ne doit enaucun cas dépasser 35 V DC. L'entrée de mesure du courant/tension n'est pas protégée par un fusible.

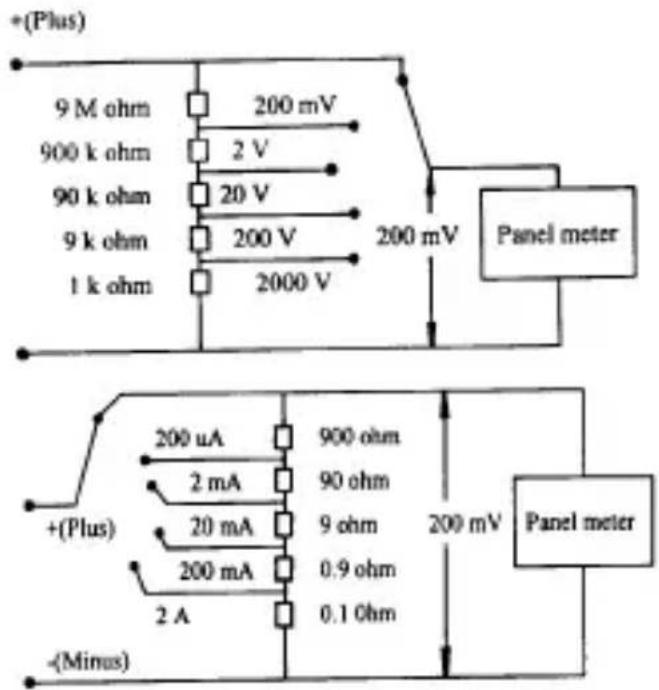

4.3 Propositions de circuits

5. schéma de connexion

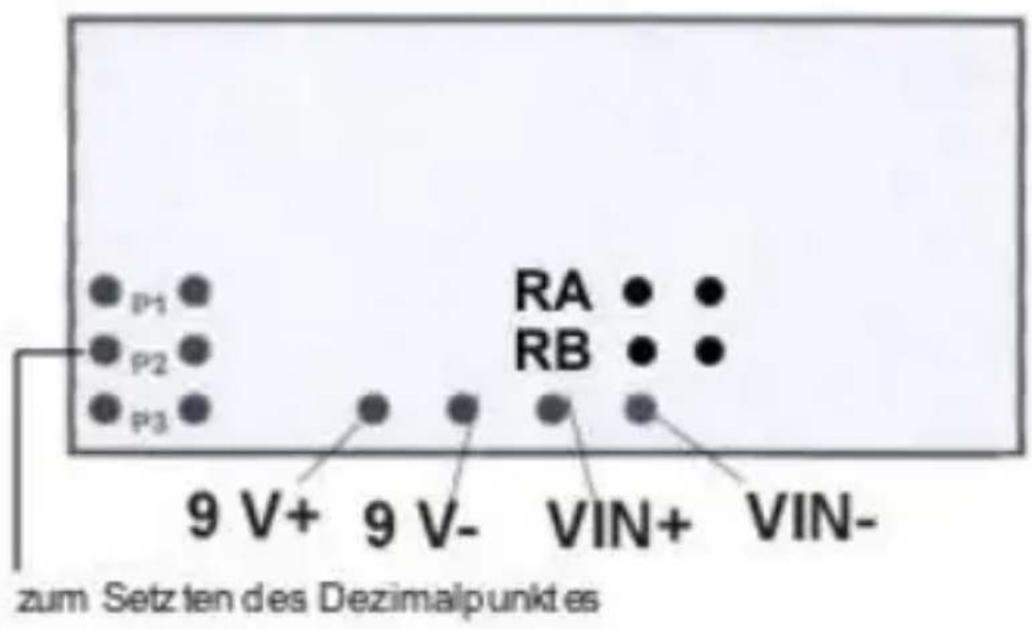

LDP-135 / LDP-140 vue arrête :

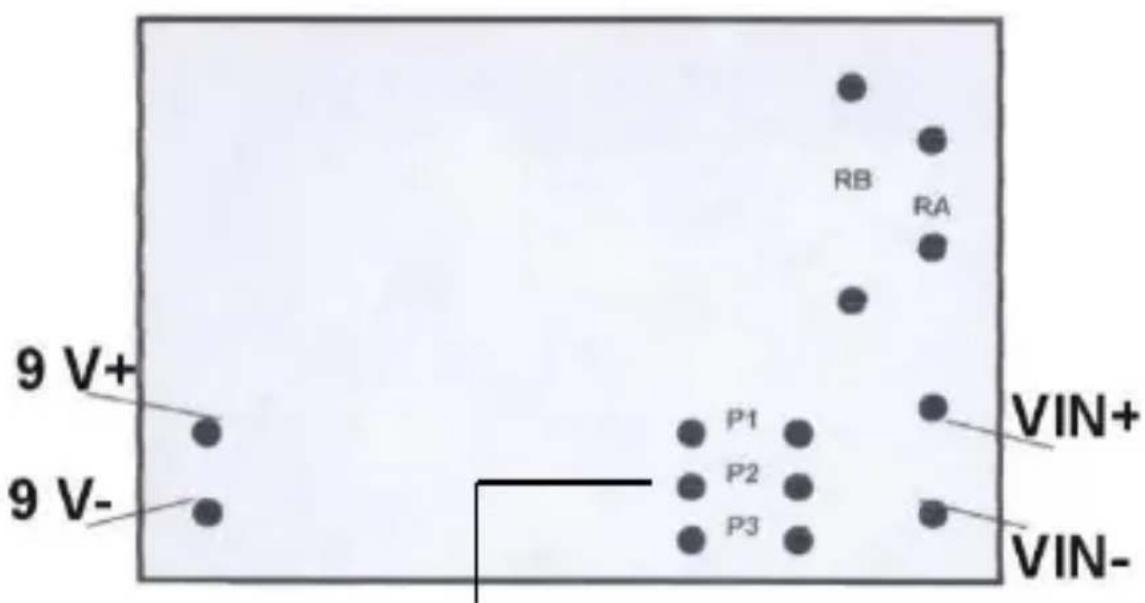

Vue arrête du LDP-235 / LDP-240 :

pour définir le point decimal

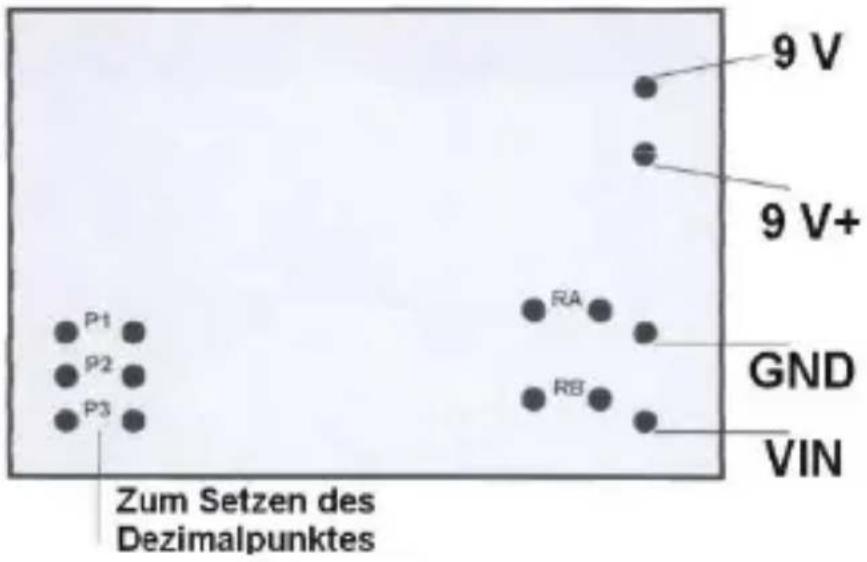

Vue arrirè du LCD du LDP-335 / LDP-340 :

Tous les droits sont réservés, y compris ceux de traduction, de réimpression et de reproduction de ce manuel ou de parties de celui-ci. Les reproductions de toute nature (photocopie, microfilm ou tout autre procédé) ne sont autorisées qu'avac le consentement écrit de l'éditeur.

Dernière version au moment de l'impression. Nous nous réservons le droit d'apporter des modifications techniques à l'unité dans l'intérêt du progrès.

Nous confirmons par la presente que l'appareil répond aux specifications indiquées dans nos documents et qu'il est livre étaconné en usine.

Il est recommandé de répéter l'étaconnage après un an.

PeakTech® 08 -2021 Ho/Th/Pt/JTh/Ehr
