Caractéristiques techniques	Appareil de mesure de tension et de courant continu, affichage numérique, précision de mesure élevée.
Utilisation	Conçu pour des applications en laboratoire, en éducation et en maintenance industrielle.
Maintenance et réparation	Vérifier régulièrement l'état des câbles et des connecteurs, nettoyer l'appareil avec un chiffon doux.
Sécurité	Respecter les consignes de sécurité lors de la manipulation des appareils sous tension, utiliser des équipements de protection individuelle.
Informations générales	Garantie de 2 ans, manuel d'utilisation inclus, support technique disponible.

FOIRE AUX QUESTIONS - LDP-235 PeakTech

Comment calibrer le PeakTech LDP-235 ?

Pour calibrer le PeakTech LDP-235, suivez les instructions dans le manuel d'utilisation. Assurez-vous que l'appareil est sur une surface plane et utilisez des étalons de référence pour ajuster les mesures.

Que faire si l'écran du PeakTech LDP-235 ne s'allume pas ?

Vérifiez d'abord que les piles sont correctement insérées et qu'elles ne sont pas déchargées. Si l'écran ne s'allume toujours pas, essayez de remplacer les piles par des neuves.

Comment changer les unités de mesure sur le PeakTech LDP-235 ?

Pour changer les unités de mesure, appuyez sur le bouton 'Unités' sur le panneau de contrôle. Vous pourrez alors sélectionner l'unité souhaitée dans le menu qui s'affiche.

Le PeakTech LDP-235 donne des lectures incohérentes, que faire ?

Assurez-vous que l'appareil est correctement positionné et qu'il ne subit pas d'interférences. Vérifiez également que les capteurs ne sont pas sales ou endommagés. Si le problème persiste, envisagez de recalibrer l'appareil.

Comment nettoyer le PeakTech LDP-235 ?

Utilisez un chiffon doux et sec pour essuyer l'appareil. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs. Ne pas immerger l'appareil dans l'eau.

Où puis-je trouver le manuel d'utilisation du PeakTech LDP-235 ?

Le manuel d'utilisation est disponible en ligne sur le site du fabricant ou dans l'emballage de l'appareil. Vous pouvez également contacter le service client pour obtenir une copie.

Comment effectuer une mise à jour du firmware du PeakTech LDP-235 ?

Pour mettre à jour le firmware, connectez l'appareil à un ordinateur via le port USB et suivez les instructions fournies sur le site Web de PeakTech concernant les mises à jour de firmware.

Est-ce que le PeakTech LDP-235 est étanche ?

Le PeakTech LDP-235 n'est pas étanche. Évitez tout contact avec l'eau ou d'autres liquides pour préserver l'intégrité de l'appareil.

MODE D'EMPLOI LDP-235 PeakTech

Manuel d'utilisation Voltmètre - Modules2 Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique) et 2011/65/EU (RoHS). Avant la mise en service du module, il est indispensable de lire et de respecter les consignes de sécurité et le mode d'emploi ! Les dommages causés par le non-respect de ces instructions sont exclus de toute réclamation de quelque nature que ce soit. Ces modules ne doivent pas être utilisés dans des installations de catégorie de surtension II selon la norme IEC 664. Les modules ne sont pas protégés contre l'explosion d'arc ! Lors de la mesure, et du câblage correspondant du module, de tensions supérieures à 30 Vrms = 42 Vpp ou 60 V DC, le module et le système dans lequel le module est intégré doivent être conformes aux sections pertinentes de la réglementation EN- 61010-1 (exigences de sécurité pour les équipements électriques de mesure, de contrôle et de laboratoire = Directive Basse Tension). Dans le cas d'installations commerciales, il est indispensable de respecter les règles de prévention des accidents pour les installations et équipements électriques édictées par la Fédération allemande3 des institutions d'assurance et de prévention égales des accidents! Faites attention lorsque vous manipulez des tensions supérieures à 25 V CA ou 35 V CC. Même à ces tensions, il existe un risque de blessure par choc électrique en cas de contact avec un conducteur électrique. Avant de modifier la plage de mesure (placement différent de Ra et Rb), retirez les câbles de connexion de l'objet de mesure. Les instruments de mesure ne sont pas à mettre entre les mains des enfants !

Ces modules de voltmètre à cristaux liquides ou à diodes électroluminescentes sont des modules à 3 ½ - chiffres adaptés aux voltmètres et aux ampèremètres. Ils permettent de mesurer des tensions continues jusqu'à 500 V maximum, en fonction du câblage de Ra et Rb, ainsi que des courants continus de 0,2 mA à 2 A maximum, en fonction du dimensionnement du shunt utilisé, pour une tension maximale dans le circuit de mesure de 35 V DC. Toute utilisation des modules autre que les possibilités décrites ici n'est pas autorisée. Les modules LCD LDP-140 LCD et LDP-340 LCD disposent également d'un rétro-éclairage.4

3. données techniques

entrée max. Tension (unités de base): 199.9 mV DCmax. affichage: 1999 (3 ½ - chiffres) Affichage de la polarité : Automatique Type d'affichage : écran LCD ou LED Principe de mesure : convertisseur A/D à double tranchant Hauteur du segment : LDP-135 LCD : 13 mm LDP-140 LCD : 13 mm LDP-235 LED : 14 mm rouge LDP-240 LED : 14 mm vert LDP-335 LCD : 8 mm LDP-340 LCD : 8 mm Valeur de dépassement : "1" apparaît dans le champ d'affichage Séquence de mesure : 2...3 x par seconde Résistance d'entrée :> 100 MΩ Exactitude: ± 0,5 % (à 23° C ± 5° C et humidité de < 80%) Perte de puissance: environ 1mADC(LDP-135/335LCD) environ 30 mA DC (LDP-340 LCD) environ 70 mA DC (LDP-140 LCD) environ 60...170 mA DC (LDP-235/240)

Point décimal: sélectionnable avec une fiche de court-circuitFixation: montage par clip5

Découpage : LDP-135/140 : 54,5 mm de largeur x 38,0 mm de hauteur LDP-335/340 : 43,5 mm de largeur x 19,5 mm de hauteur LDP-235/240 : 69,5 mm de largeur x 46,5 mm de hauteur Tension de fonctionnement : 9 V DC (LCD) 9...12 V DC (LED) Dimensions: LDP-135/140 : 68.5 x 40.5 x 18 mm LDP-335/340 : 47 x 20 x 16 mm LDP-235/240 : 83 x 49,5 x 22 mm6 4 Fonctionnement Avant la mise en service, assurez-vous que le module est suffisamment isolé et que les distances d'isolement et les lignes de fuite selon VDE 0411 ou VDE 410 et EN 61010- 1 sont respectées. Important ! Veuillez n'utiliser que des fers à souder fins jusqu'à 20 W pour les travaux de soudure. A l'entrée de l'alimentation, une tension de - 9 V DC (LDP-135 / 140 / 335 / 340 LCD) - 9 ... 12 V DC (LDP-235 / 240 LED) (pile de 9 V) et veillez à respecter la polarité. ATTENTION ! L' alimentation simultanée du compteur et la mesure de la tension d'alimentation ne sont pas possibles avec ce module. Il n'est pas possible de faire fonctionner plusieurs appareils de mesure avec la même tension d'alimentation (un appareil de mesure = une tension d'alimentation, par exemple une pile de 9 V).7

4.1 Modification du diviseur de tension

a) Si nécessaire, les diviseurs de tension et les fiches de court-circuitage indiqués dans le tableau peuvent être insérés ou reconnectés. Les résistances ne sont pas incluses dans l'étendue de la livraison. Avant de changer le diviseur de tension (Ra et Rb), déconnectez le module du circuit de mesure et d'alimentation (batterie). LDP-135 / 140 LCD : Max. Tension

mesure Diviseur de tension requis Décimale 200 mV Ra : ouvert (état de livraison) Rb : 0 Ω Court-circuit P3 2 V Ra : 1 M / Rb : 9 M Court-circuit P1 20 V Ra : 100 k / Rb : 9,9 M Court-circuit P2 200 V Ra : 10 k/ Rb : 9,99 M Court-circuit P3 500 V Ra : 1 k / Rb : 9.999 M

mesure Diviseur de tension requis Décimale8 200 mV Ra : 0 Ω (état à la livraison) Rb : ouvert Court-circuit P3 2 V Ra : 9 M / Rb : 1 M Court-circuit P1 20 V Ra : 9,9 M / Rb : 100 k

mesure Diviseur de tension requis Décimale 200 mV Ra : 0 Ω (état à la livraison) Rb : ouvert Court-circuit P3 2 V Ra : 9 M / Rb : 1 M Court-circuit P1 20 V Ra : 9,9 M / Rb : 100 k

Les résistances Ra et Rb sont des résistances de ½ watt, à film métallique de 0,5 %. b) Connectez une source de tension CC externe au module. c) Réglez la précision pour toutes les gammes (à l'exception de la gamme 200 mV) à une tension d'étalonnage de 50% (par exemple de 100 V dans la gamme 200 V) et ajustez à la même lecture avec un potentiomètre. d) Appliquer la tension à mesurer aux entrées Vin et GND. N'appliquez que des tensions continues aux entrées.

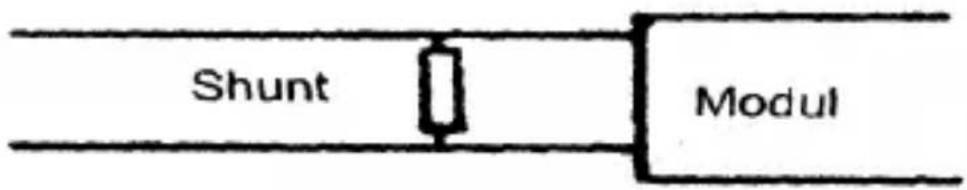

4.2 Mesure du courant continu

Pour les mesures en courant continu, connectez l'entrée de mesure conformément au tableau suivant. Shunt (=secondaire plage de mesure décimale résistance secondaire 200µA P 3 court-circuité 1kΩ 2mA P 1 court-circuitée 100 Ω 20mA P 2 court-circuitée 10 Ω 200mA P 3 court-circuitée 1 Ω 2000 mA 0,1 Ω10 Attention ! La tension maximale dans le circuit de mesure ne doit en aucun cas dépasser 35 V DC. L'entrée de mesure du courant/tension n'est pas protégée par un fusible.

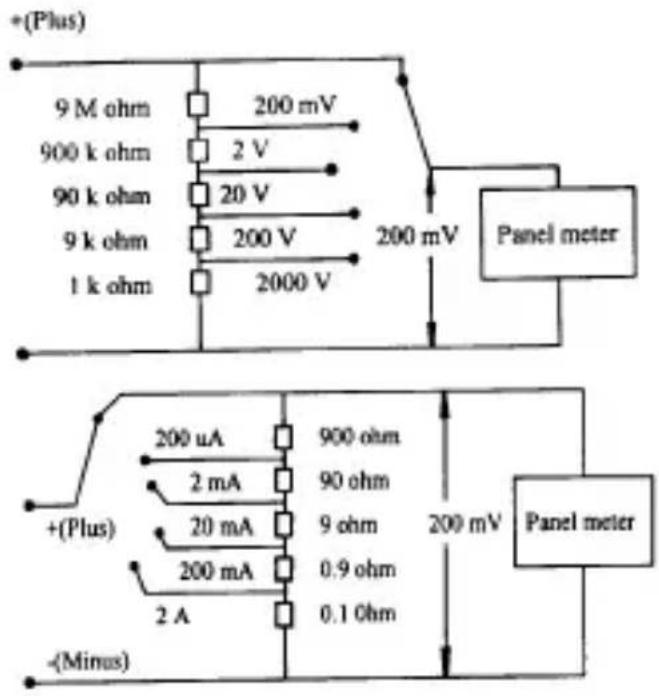

5. schéma de connexion

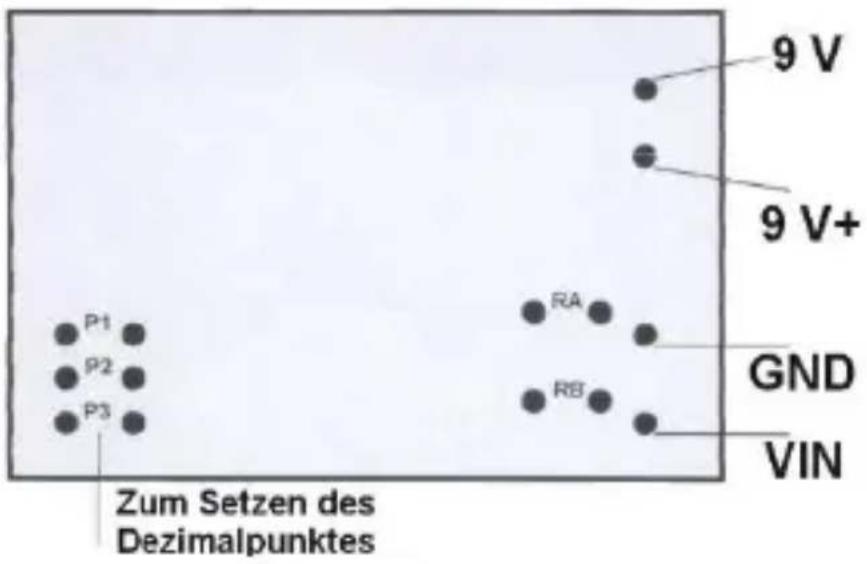

LDP-135 / LDP-140 vue arrière :

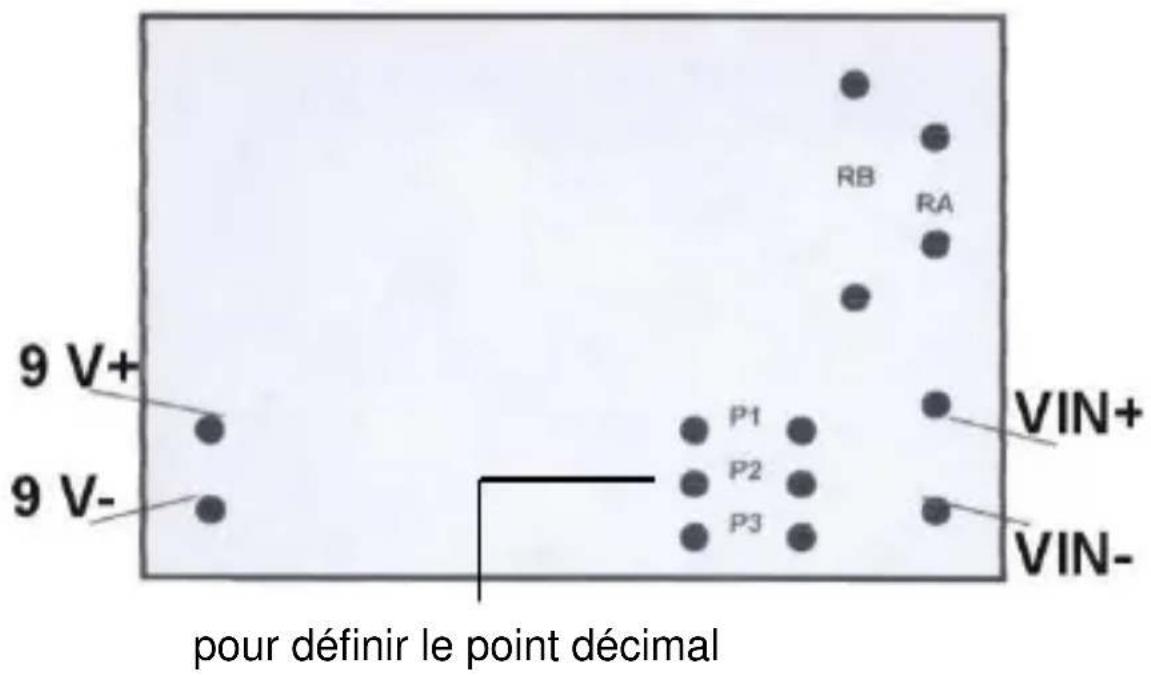

Vue arrière du LDP-235 / LDP-240 :

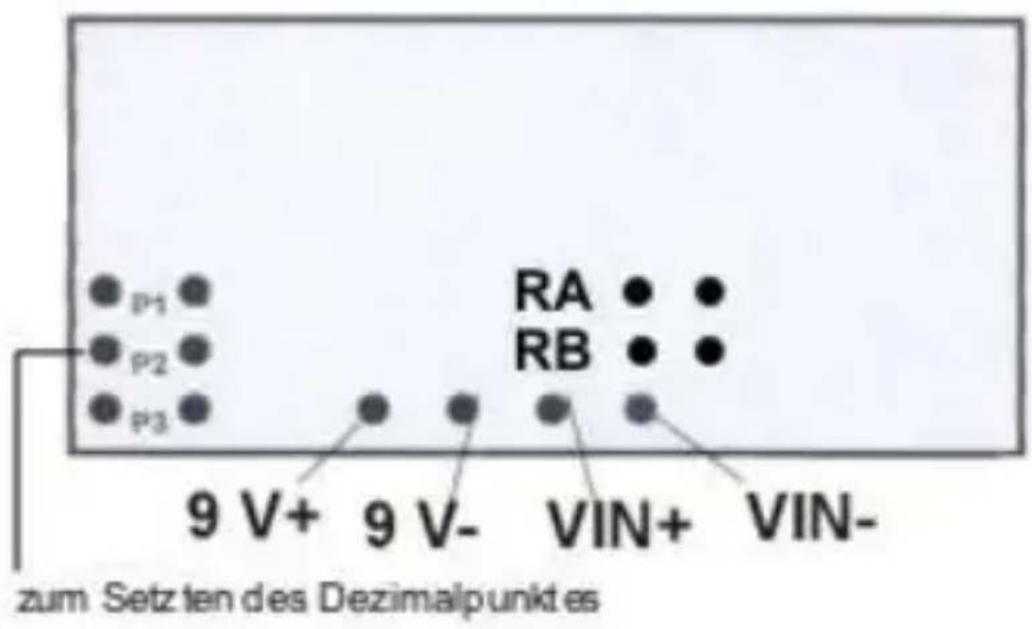

pour définir le point décimal12 Vue arrière du LCD du LDP-335 / LDP-340 :13 Tous les droits sont réservés, y compris ceux de traduction, de réimpression et de reproduction de ce manuel ou de parties de celui-ci. Les reproductions de toute nature (photocopie, microfilm ou tout autre procédé) ne sont autorisées qu'avec le consentement écrit de l'éditeur. Dernière version au moment de l'impression. Nous nous réservons le droit d'apporter des modifications techniques à l'unité dans l'intérêt du progrès. Nous confirmons par la présente que l'appareil répond aux spécifications indiquées dans nos documents et qu'il est livré étalonné en usine. Il est recommandé de répéter l'étalonnage après un an. ©PeakTech® 08 -2021 Ho/Th/Pt/JTh/Ehr
