Type de produit	Module de voltmètre/ampèremètre à affichage LED
Marque	PeakTech
Modèle	LDP-240
Affichage	LED vert, 3 1/2 chiffres (1999), hauteur de segment 14 mm
Alimentation	9 à 12 V DC (pile 9 V)
Plage de mesure tension	200 mV à 500 V DC (selon diviseur de tension)
Plage de mesure courant	200 µA à 2 A DC (avec shunt externe)
Précision	±0,5 % (à 23°C ±5°C, humidité <80 %)
Résistance d'entrée	>100 MΩ (en mode tension)
Dimensions (LxHxP)	83 x 49,5 x 22 mm
Poids	Environ 50 g
Sécurité	Respecter les consignes EN-61010-1 ; tension max dans le circuit de mesure : 35 V DC ; pas de protection par fusible
Conformité	CE (directives 2014/30/EU et 2011/65/EU)
Montage	Par clip, découpe panel 69,5 x 46,5 mm
Point décimal	Sélectionnable par cavalier (P1, P2, P3)
Fonctions principales	Mesure de tension continue et courant continu ; modification du diviseur de tension pour différentes plages
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux ; éviter les solvants agressifs
Pièces détachées et réparabilité	Aucune pièce détachable ; réparation exclusivement par un professionnel qualifié
Informations générales	Module de mesure professionnel pour intégration dans des systèmes ; étalonnage usine, recommandé tous les ans

FOIRE AUX QUESTIONS - LDP-240 PeakTech

Comment modifier la plage de tension du LDP-240 ?

Vous devez changer les résistances du diviseur de tension (Ra et Rb) sur le module. Consultez le tableau de la notice pour les valeurs correspondant à la plage souhaitée. Avant toute intervention, débranchez toujours le module du circuit de mesure et de l'alimentation.

Quelle alimentation utiliser pour le module LDP-240 ?

Le module LED LDP-240 nécessite une tension continue de 9 à 12 V DC. Une pile de 9 V est typiquement utilisée. Veillez à respecter la polarité (9V+ et 9V-). Attention : ne pas alimenter le module et mesurer la même tension d'alimentation simultanément.

Comment mesurer un courant continu avec le LDP-240 ?

Utilisez un shunt externe adapté à la plage de courant souhaitée (voir tableau de la notice). Connectez le shunt en série dans le circuit de mesure, puis reliez les entrées Vin+ et Vin- du module aux bornes du shunt. La tension aux bornes du shunt est mesurée et affichée en courant. Ne dépassez pas 35 V DC dans le circuit de mesure.

Que signifie l'affichage d'un '1' sur le LDP-240 ?

Un '1' affiché indique un dépassement de la plage de mesure (overrange). Cela signifie que la tension ou le courant mesuré dépasse la valeur maximale que le module peut afficher pour la plage sélectionnée. Réduisez la valeur mesurée ou changez de plage.

Le LDP-240 peut-il mesurer des tensions alternatives (AC) ?

Non, le LDP-240 est conçu uniquement pour la mesure de tensions continues (DC). N'appliquez que des tensions continues aux entrées, sinon vous risquez d'endommager le module.

Comment connecter le module LDP-240 pour la première fois ?

Assurez-vous que l'alimentation (pile 9V) est correctement branchée (9V+ et 9V-). Pour mesurer une tension, connectez la source entre Vin+ (positif) et Vin- (négatif). Respectez la polarité. Pour le courant, ajoutez un shunt comme indiqué dans la notice. Vérifiez les consignes de sécurité avant toute mise sous tension.

Quelle est la précision du LDP-240 ?

La précision est de ±0,5 % de la lecture, mesurée à 23°C ±5°C et une humidité relative inférieure à 80 %. L'étalonnage usine est recommandé tous les ans pour maintenir cette précision.

Comment régler le point décimal sur le LDP-240 ?

Le point décimal est sélectionné à l'aide de cavaliers (jumpers) marqués P1, P2 et P3 à l'arrière du module. En court-circuitant les broches appropriées selon le tableau de la notice, vous positionnez le point décimal pour la plage de mesure choisie.

Le LDP-240 est-il protégé contre les surcharges ?

Le module n'est pas protégé par un fusible. La tension maximale dans le circuit de mesure ne doit en aucun cas dépasser 35 V DC. Pour les mesures de courant, le shunt doit être dimensionné correctement pour éviter d'endommager le module. Soyez prudent et respectez les limites.

Comment nettoyer et entretenir le module LDP-240 ?

Pour nettoyer le module, utilisez un chiffon sec et doux. N'utilisez pas de solvants, de produits abrasifs ou de liquides qui pourraient pénétrer dans l'appareil. Évitez l'humidité excessive. Gardez le module dans un environnement sec et à l'abri de la poussière.

MODE D'EMPLOI LDP-240 PeakTech

Manuel d'utilisation

Voltmètre - Modules

Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique) et 2011/65/EU (RoHS).

Avant la mise en service du module, il est indispensable de lire et de respecter les consignes de sécurité et le mode d'emploi !

Les dommages causés par le non-respect de ces instructions sont exclus de toute réclamation de quelque nature que ce soit.

* Ces modules ne doivent pas être utilisés dans des installations de catégorie de surtension II selon la norme IEC 664. Les modules ne sont pas protégés contre l'explosion d'arc !

* Lors de la mesure, et du câblage correspondant du module, de tensions supérieures à 30 Vrms = 42 Vpp ou 60 V DC, le module et le système dans lequel le module est intégré doivent être conformes aux sections pertinentes de la réglementation EN-61010-1 (exigences de sécurité pour les équipements électriques de mesure, de contrôle et de laboratoire = Directive Basse Tension).

* Dans le cas d'installations commerciales, il est indispensable de respecter les règles de prévention des accidents pour les installations et équipements électriques édictées par la Fédération allemande

des institutions d'assurance et de prévention égales des accidents!

* Faites attention lorsque vous manipulez des tensions supérieures à 25 V CA ou 35 V CC. Même à ces tensions, il existe un risque de blessure par choc électrique en cas de contact avec un conducteur électrique.

* Avant de modifier la plage de mesure (placement différent de Ra et Rb), retirez les câbles de connexion de l'objet de mesure.

* Les instruments de mesure ne sont pas à mettre entre les mains des enfants !

2. généralités

Ces modules de voltmètre à cristaux liquides ou à diodes électroluminescentes sont des modules à 3 12 - chiffres adaptés aux voltmètres et aux ampèremètres.

Ils permettent de mesurer des tensions continues jusqu'à 500 V maximum, en fonction du câblage de Ra et Rb, ainsi que des courants continus de 0,2 mA à 2 A maximum, en fonction du dimensionnement du shunt utilisé, pour une tension maximale dans le circuit de mesure de 35 V DC.

Toute utilisation des modules autre que les possibilités décrites ici n'est pas autorisée. Les

modules LCD LDP-140 LCD et LDP-340 LCD disposent également d'un rétro-éclairage.

3. données techniques

entrée max.

Tension

(unités de base): 199.9 mV DCmax.

affichage: 1999 (3 ½ - chiffres)

Affichage de la polarité : Automatique

Type d'affichage : écran LCD ou LED Principe de

mesure : convertisseur A/D à double tranchant

Hauteur du segment : LDP-135 LCD : 13 mm

LDP-140 LCD : 13 mm

LDP-235 LED : 14 mm rouge

LDP-240 LED : 14 mm vert

LDP-335 LCD : 8 mm

LDP-340 LCD : 8 mm

Valeur de dépassement : "1" apparaît dans le

champ d'affichage

Séquence de mesure : 2...3 x par seconde

Résistance d'entrée : > 100 MΩ

Exactitude: ± 0,5 % (à 23°C ± 5°C

et humidité de < 80%)

Perte de puissance: environ 1mADC(LDP-135/335LCD)

environ 30 mA DC (LDP-340 LCD)

environ 70 mA DC (LDP-140 LCD)

environ 60...170 mA DC (LDP-235/240)

Point décimal: sélectionnable avec une fiche de

court-circuitFixation: montage par clip

Découpage : LDP-135/140 :

54,5 mm de largeur x 38,0 mm de hauteur

LDP-335/340 :

43,5 mm de largeur x 19,5 mm de hauteur

LDP-235/240 :

69,5 mm de largeur x 46,5 mm de hauteur

Tension de fonctionnement : 9 V DC (LCD) 9...12 V DC (LED)

Dimensions: LDP-135/140 : 68.5 x 40.5 x 18

mm LDP-335/340 : 47 x 20 x 16 mm

LDP-235/240 : 83 x 49,5 x 22 mm

4 Fonctionnement

Avant la mise en service, assurez-vous que le module est suffisamment isolé et que les distances d'isolement et les lignes de fuite selon VDE 0411 ou VDE 410 et EN 61010-1 sont respectées.

Important ! Veuillez n'utiliser que des fers à souder fins jusqu'à 20 W pour les travaux de soudure.

A l'entrée de l'alimentation, une tension de - 9 V DC (LDP-135 / 140 / 335 / 340 LCD) - 9 ... 12 V DC (LDP-235 / 240 LED) (pile de 9 V) et veillez à respecter la polarité.

ATTENTION ! L'

alimentation simultanée du compteur et la mesure de la tension d'alimentation ne sont pas possibles avec ce module.

Il n'est pas possible de faire fonctionner plusieurs appareils de mesure avec la même tension d'alimentation (un appareil de mesure = une tension d'alimentation, par exemple une pile de 9 V).

4.1 Modification du diviseur de tension

a) Si nécessaire, les diviseurs de tension et les fiches de court-circuitage indiqués dans le tableau peuvent être insérés ou reconnectés. Les résistances ne sont pas incluses dans l'étendue de la livraison.

Avant de changer le diviseur de tension (Ra et Rb), déconnectez le module du circuit de mesure et d'alimentation (batterie).

LDP-135 / 140 LCD :

Max.Tension de mesure	Diviseur de tension requis	Décimale
200 mV	Ra : ouvert (état de livraison)Rb : 0 Ω	Court-circuit P3
2 V	Ra : 1 M Ω/ Rb : 9 M Ω	Court-circuit P1
20 V	Ra : 100 k Ω/ Rb : 9,9 M Ω	Court-circuit P2
200 V	Ra : 10 kΩ/ Rb : 9,99 M Ω	Court-circuit P3
500 V	Ra : 1 kΩ / Rb : 9.999 M Ω

LDP 235 / 240 LED :

Max.Tension de mesure	Diviseur de tension requis	Décimale
200 mV	Ra : 0 Ω (état à la livraison)Rb : ouvert	Court-circuit P3
2 V	Ra : 9 M Ω/ Rb : 1 M Ω	Court-circuit P1
20 V	Ra : 9,9 MΩ / Rb : 100 k Ω	Court-circuit P2
200 V	Ra : 9,99 MΩ/ Rb : 10 k Ω	Court-circuit P3
500 V	Ra : 9.999 MΩ/ Rb : 1 k Ω

LDP 335 / 340 LCD :

Max.Tension de mesure	Diviseur de tension requis	Décimale
200 mV	Ra : 0 Ω (état à la livraison)Rb : ouvert	Court-circuit P3
2 V	Ra : 9 M Ω/ Rb : 1 M Ω	Court-circuit P1
20 V	Ra : 9,9 MΩ / Rb : 100 k Ω	Court-circuit P2
200 V	Ra : 9,99 MΩ/ Rb : 10 k Ω	Court-circuit P3
500 V	Ra : 9.999 MΩ/ Rb : 1 k Ω

Les résistances Ra et Rb sont des résistances de 12 watt, à film métallique de 0,5 %.

b) Connectez une source de tension CC externe au module.
c) Réglez la précision pour toutes les gammes (à l'exception de la gamme 200 mV) à une tension d'étalonnage de 50% (par exemple de 100 V dans la gamme 200 V) et ajustez à la même lecture avec un potentiomètre.
d) Appliquer la tension à mesurer aux entrées Vin et GND. N'appliquez que des tensions continues aux entrées.

4.2 Mesure du courant continu

Pour les mesures en courant continu, connectez l'entrée de mesure conformément au tableau suivant.

	Shunt	(=secondaire
plage de mesure décimale résistance
secondaire
200μA_	P 3 court-circuité	1kΩ
2mA	P 1 court-circuitée	100 Ω
20mA	P 2 court-circuitée	10 Ω
200mA	P 3 court-circuitée	1 Ω
2000 mA		0,1 Ω

Attention ! La tension maximale dans le circuit de mesure ne doit en aucun cas dépasser 35 V DC. L'entrée de mesure du courant/tension n'est pas protégée par un fusible.

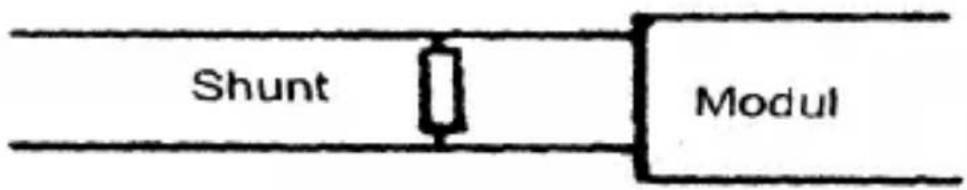

Shunt Modul

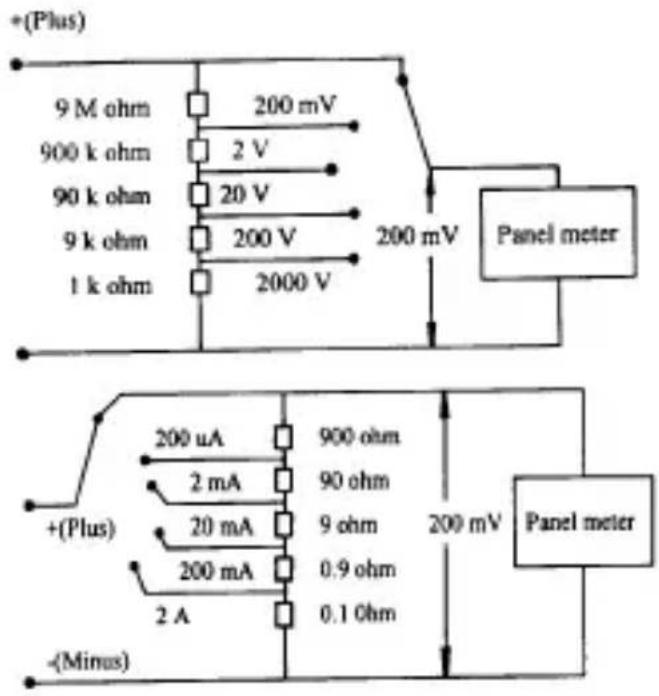

4.3 Propositions de circuits

+ (Plus) 9 M ohm 200 mV 900 k ohm 2 V 90 k ohm 20 V 9 k ohm 200 V 1 k ohm 2000 V 200 mV Panel meter +(Plus) 200 µA 900 ohm + (Plus) 2 mA 90 ohm + (Plus) 20 mA 9 ohm + (Plus) 2 mA 0.9 ohm + (Plus) 2 A 0.1 Ohm - (Minus) 200 mV Panel meter

5. schéma de connexion

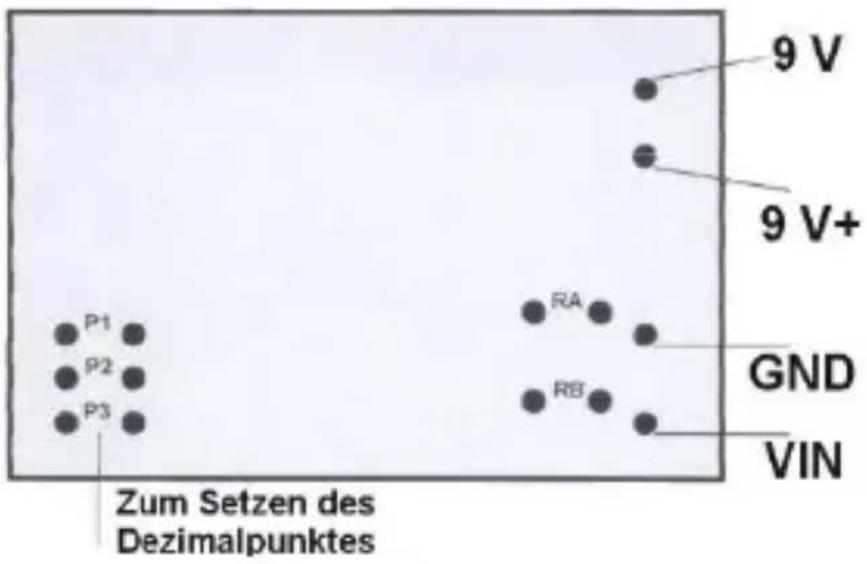

LDP-135 / LDP-140 vue arrière :

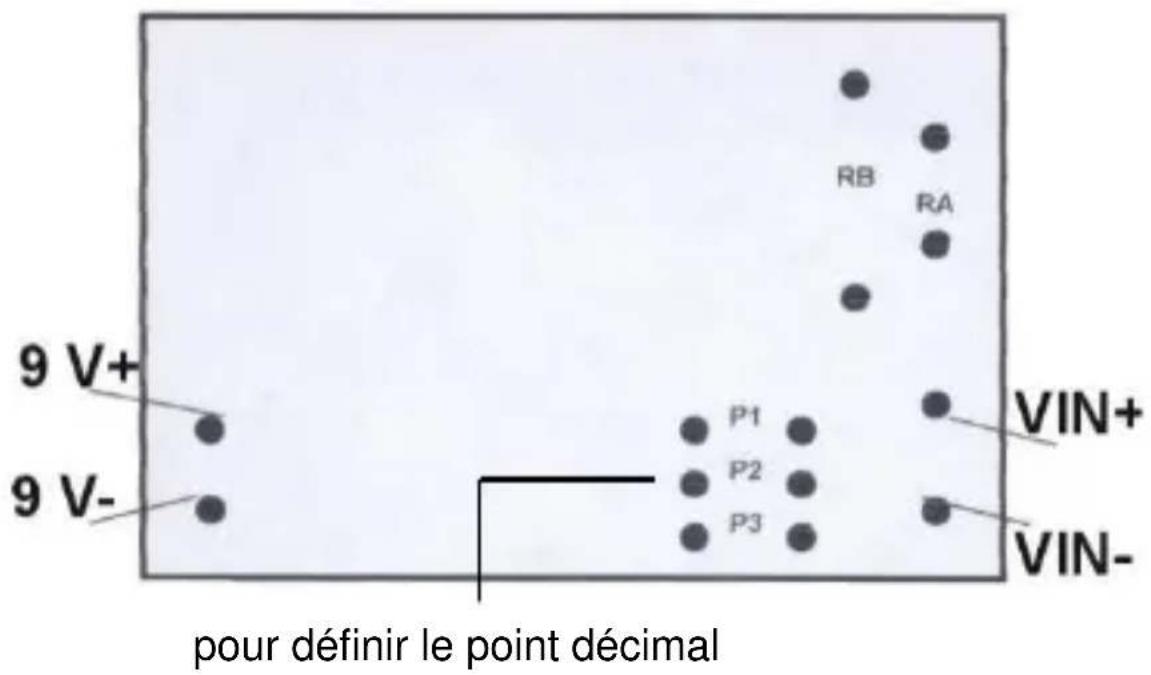

Vue arrière du LDP-235 / LDP-240 :

RB RA 9 V+ 9 V- P1 P2 P3 pour définir le point décimal VIN+ VIN-

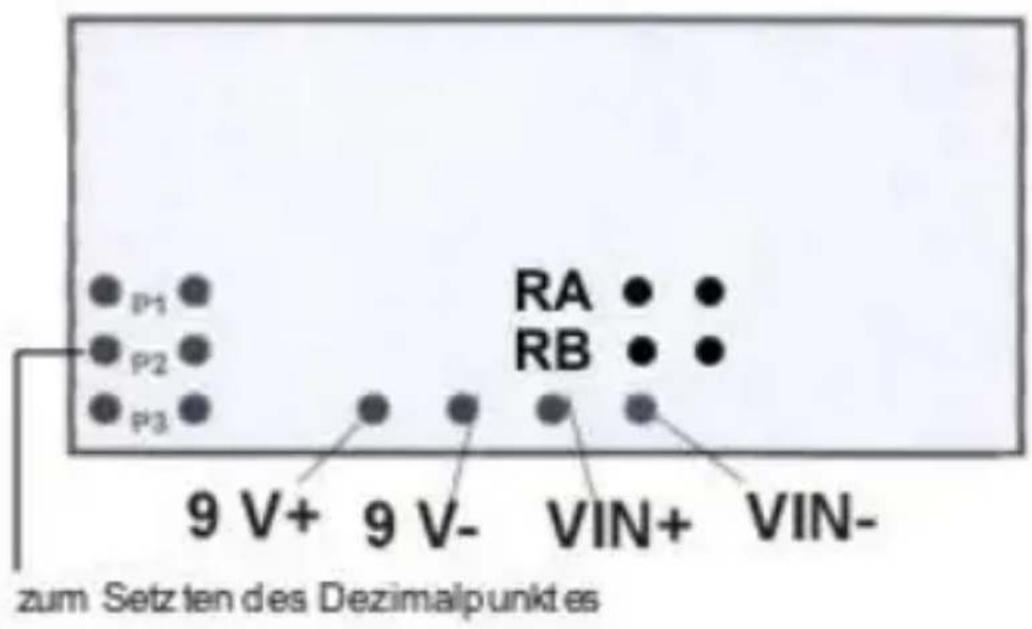

Vue arrière du LCD du LDP-335 / LDP-340 :

Tous les droits sont réservés, y compris ceux de traduction, de réimpression et de reproduction de ce manuel ou de parties de celui-ci. Les reproductions de toute nature (photocopie, microfilm ou tout autre procédé) ne sont autorisées qu'avec le consentement écrit de l'éditeur.

Dernière version au moment de l'impression. Nous nous réservons le droit d'apporter des modifications techniques à l'unité dans l'intérêt du progrès.

Nous confirmons par la présente que l'appareil répond aux spécifications indiquées dans nos documents et qu'il est livré étalonné en usine.

Il est recommandé de répéter l'étalonnage après un an.

©PeakTech® 08 -2021 Ho/Th/Pt/JTh/Ehr
