Marque	National Geographic
Modèle	9015000
Type de produit	Télescope
Distance focale de l'objectif	350 mm
Monture	Azimutale (hauteur et rotation)
Oculaires inclus	20 mm (18x) et 6 mm (58x)
Lentille de Barlow	2x (double le grossissement)
Filtre lunaire	Inclus
Support pour smartphone	Inclus, avec fixation par ventouses
Logiciel d'astronomie	Inclus (téléchargement)
Boussole	Intégrée
Dimensions	Non spécifiées dans la notice
Poids	Non spécifié dans la notice
Alimentation	Aucune (instrument optique)
Utilisation	Surface stable, orientation manuelle
Nettoyage des lentilles	Chiffon doux non pelucheux, produit pour lunettes si nécessaire
Nettoyage du miroir	Soufflet ou pinceau à poils doux, ne pas toucher
Sécurité	Ne jamais regarder le soleil directement, risque de cécité
Protection	Ranger avec bouchons poussière, éviter humidité
Réparabilité	Contacter le revendeur pour les défauts
Garantie	2 ans, prolongation possible via enregistrement
Objets observables	Lune, nébuleuse d'Orion (M42), nébuleuse de l'Anneau (M57), nébuleuse Hantel (M27)

FOIRE AUX QUESTIONS - 9015000 National Geographic

Quel oculaire utiliser en premier pour observer ?

Commencez avec l'oculaire de 20 mm qui offre un grossissement de 18x, plus facile pour la mise au point et le repérage des objets.

Comment calculer le grossissement de mon télescope ?

Divisez la distance focale du télescope (350 mm) par la distance focale de l'oculaire. Exemple : 350/20 = 18x. Avec la lentille de Barlow 2x, multipliez le résultat par 2.

Comment utiliser le support pour smartphone ?

Placez l'oculaire dans le support, fixez-le dans le manchon, puis positionnez votre smartphone sur le support en alignant la caméra au-dessus de l'oculaire. Serrez les ventouses propres et sèches pour éviter les chutes.

Quelles sont les consignes de sécurité essentielles ?

Ne jamais regarder le soleil directement avec le télescope, risque de cécité. Surveillez les enfants, éloignez les emballages, ne laissez pas l'appareil exposé au soleil (risque d'incendie).

Comment nettoyer les lentilles et le miroir ?

Utilisez un chiffon doux non pelucheux pour les lentilles, humidifié avec un produit pour lunettes si nécessaire. Pour le miroir, utilisez un soufflet ou un pinceau doux ; ne touchez jamais la surface avec les doigts.

Que puis-je observer avec ce télescope ?

Vous pouvez observer la Lune, la nébuleuse d'Orion (M42), la nébuleuse de l'Anneau (M57) et la nébuleuse Hantel (M27), ainsi que d'autres objets célestes selon les conditions.

Comment orienter le télescope ?

Utilisez la roue de réglage de la hauteur pour le mouvement vertical et la table rotative (monture azimutale) pour le mouvement horizontal. La boussole intégrée peut aider à se repérer.

Faut-il un logiciel pour utiliser le télescope ?

Un logiciel d'astronomie est inclus et peut être téléchargé. Il vous aide à localiser les objets célestes, mais n'est pas indispensable pour l'observation de base.

Comment entretenir le télescope après utilisation ?

Laissez-le reposer à température ambiante pour évacuer l'humidité, remettez les bouchons de protection et rangez-le dans son emballage ou sac de transport.

Que faire en cas de défaut ou de panne ?

Ne démontez pas l'appareil. Contactez votre revendeur spécialisé qui prendra en charge la réparation via le service client.

MODE D'EMPLOI 9015000 National Geographic

FR Mode d'emploi....11

NL Handleiding 15

Consignes générales de sécurité

Ne jamais regarder directement le soleil à travers cet appareil en le pointant directement en sa direction. L'observateur court un RISQUE DE CECITE !

• Les enfants ne doivent utiliser cet appareil que sous surveillance. Maintenez les enfants éloignés des matériaux d'emballage (sacs plastiques, bandes en caoutchouc, etc.) ! RISQUE D'ETOUFFEMENT !
• Ne laissez jamais l'appareil – et surtout les optique – exposé directement aux rayons du soleil ! L'effet de loupe pourrait provoquer des incendies.
• Ne pas démonter l'appareil ! En cas de défaut, veuillez vous adresser à votre revendeur spécialisé. Celui-ci prendra contact avec le service client pour, éventuellement, envoyer l'appareil en réparation.
• Ne pas exposer l'appareil à des températures trop élevées.

PROTECTION de la sphère privée !

Cet appareil est conçu uniquement pour un usage privé. Respectez la sphère privée de vos concitoyens et n'utilisez pas cet appareil pour, par exemple, observer ce qui se passe dans un appartement !

Ton télescope est composé des pièces suivantes:

1. Commande de mise au point
2. Lunette (Tube-télescope)
3. Boussole
4. Montage azimutal
5. Echelle pour l'axe azimutal
6. Echelle par paliers de 90°
7. Roue de réglage de la hauteur

Etendue de la fourniture:

1. 2 Oculaires (6 mm, 20 mm)
2. Lentille de Barlow 2X
3. Filtre lunaire
4. Support pour smartphone
5. Logiciel

Avant de commencer, tu dois chercher un endroit adapté pour ton télescope. Choisis pour cela une surface stable (une table, par exemple).

Orienter correctement ton télescope

La monture azimutale signifie tout simplement que tu peux orienter ton télescope vers le haut, vers le bas, à gauche et à droite.

La roue de réglage de la hauteur (7) et de la table rotative (4) te permet de régler la position de ton télescope en fonction d'un objet à observer (c'est-à-dire à observer de manière fixe).

Le système de réglage de la hauteur (7) te permet de déplacer le télescope vers le haut ou vers le bas en douceur. En tournant la table (4), tu peux faire tourner ton télescope vers la gauche ou vers la droite.

Quel est le bon oculaire ?

Tout d'abord, il est important que tu choisisses un oculaire avec la distance focale la plus élevée pour commencer tes observations. Tu peux ensuite choisir d'autres oculaires avec une distance focale moins importante. La distance focale est donnée en millimètre et est indiquée sur l'oculaire en question. Informations générales : Plus la distance focale de l'oculaire est élevée, moins important est le grossissement !

Pour le calcul du grossissement, il existe une formule facile :

Distance focale de la lunette : Distance focale de l'oculaire = grossissement

Tu vois : Le grossissement dépend également de la distance focale de la lunette. Ce télescope possède une distance focale de 350 mm. Puis, l'on obtient le grossissement suivant, à l'aide de la formule de calcul, si tu utilises un oculaire avec une distance focale de 20 mm et une lunette avec une distance focale de mm.

350 mm : 20 mm = Grossissement 18 fois

Pour te faciliter la tâche, je t'ai créé un tableau avec quelques grossissements:

Distance focale du téléphone	Distance focale de l'oculaire	Grossissement Grossissement avec Lentille de Barlow 2X
350 mm 20 mm 18X 35X
350 mm 6 mm 58X 117X

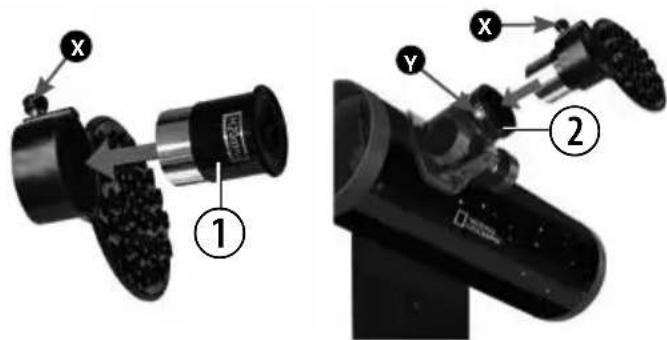

Support pour smartphone

Placez l'oculaire (1) dans le support du smartphone et serrez à la main la vis (X) sur le support. Placez ensuite le support du smartphone avec l'oculaire dans le manchon d'oculaire (2) et serrez à la main les vis de fixation (Y) au manchon ou au renvoi coudé. Démarrez maintenant l'appli de caméra de votre smartphone. Poussez maintenant votre smartphone sur la tablette à accessoires et assurez-vous qu'il est bien fixé. La caméra doit se trouver exactement au-dessus de l'oculaire. Centrez le smartphone exactement au-dessus de l'oculaire en sorte

que l'image soit visible de façon exactement centrée sur l'écran. Il peut s'avérer nécessaire d'afficher l'image sur la totalité de l'écran de votre smartphone en faisant un zoom avant. Les ventouses doivent être sèches, propres et exemptes de toute saleté et de toute poussière. Nous déclinons toute responsabilité pour les smartphones qui seraient tombés et se seraient cassés à cause d'une mauvaise manipulation.

Téléchargement du logiciel d'astronomie

REMARQUE concernant le nettoyage

- Les lentilles (oculaires et/ou objectifs) ne doivent être nettoyé qu'avec un chiffon doux et ne peluchant pas (p. ex. microfibres). Le chiffon doit être passé sans trop le presser sur la surface, afin d'éviter de rayer les lentilles.

- Pour éliminer les traces plus coriaces, le chiffon peut être humidifié avec un produit liquide destiné au nettoyage de lunettes de vue avant d'essuyer la lentille avec le chiffon en exerçant une pression légère.

- Protégez l'appareil de la poussière et de l'humidité ! Après usage, et en particulier lorsque l'humidité de l'air est importante, il convient de laisser l'appareil reposer quelques minutes à température ambiante, de manière à ce que l'humidité restante puisse se dissiper. Equipez l'appareil des bouchons destinés à le protéger de la poussière et ranger le dans son sac de transport fournis.

- Le meilleur moyen de dépoussiérer le miroir principal est d'utiliser un soufflet ou un pinceau à poils doux (p. ex. un pinceau pour appareil photos). Ne jamais toucher ou essuyer le miroir avec les mains — ceci peut endommager le revêtement en miroir.

ELIMINATION

• Eliminez l'emballage en triant les matériaux. Pour plus d'informations concernant les règles applicables en matière d'élimination de ce type des produits, veuillez vous adresser aux services communaux en charge de la gestion des déchets ou de l'environnement.
• Lors de l'élimination de l'appareil, veuillez respecter les lois applicables en la matière. Pour plus d'informations concernant l'élimination des déchets dans le respect des lois et réglementations applicables, veuillez vous adresser aux services communaux en charge de la gestion des déchets.

Petit abécédaire du télescope:

Que signifie ...

Lentille de Barlow:

Avec la lentille de Barlow, nommé d'après son inventeur Peter Barlow (mathématiciens et physicien britannique, 1776–1862), la distance focale du télescope peut être augmentée. Selon le type de actuel de lentille, un doublement ou même un triplement de la distance focale est possible. Naturellement, le grossissement peut également être augmenté. Voir également « oculaire ».

Distance focale:

Toutes les choses, qui grossissent un objet sur une optique (lentille) ont une distance focale définie. Cela permet de comprendre le chemin que la lumière de la lentille emprunte jusqu'au centre. Le centre est également appelé foyer. Dans le foyer, l'image est nette. Dans un télescope, les distances focales de la lunette et de l'oculaire sont combinées.

Lentille:

La lentille change la direction de la lumière incidente de sorte qu'elle engendre une image nette après une certaine distance (distance focale) dans le centre.

Oculaire:

Un oculaire est un système orienté vers ton œil composé d'une ou de plusieurs lentilles. Avec un oculaire, l'image nette du centre d'une lentille est enregistrée et à nouveau grossie.

Pour le calcul du grossissement, il existe une formule facile:

Distance focale de la lunette : Centre de l'oculaire = grossissement

Tu vois: Dans un télescope, le grossissement dépend autant de la distance focale de l'oculaire que de la distance focale de la lunette.

Grossissement:

Le grossissement correspond à la différence entre l'observation à l'œil nu et l'observation à travers un appareil de grossissement (par ex. téléphone). Ainsi il est facile de contempler avec l'œil. Si un télescope a désormais un grossissement 30 fois, tu peux voir un objet avec un grossissement 30 fois plus élevé qu'avec ton œil. Voir également « oculaire ».

Vous trouverez d'autres accessoires utiles sur www.bresser.de

Objets possibles à observer:

Ci-dessous, nous sélectionné pour toi quelques corps célestes et des amas d'étoiles très intéressants afin de te les expliquer. Sur les illustrations correspondantes à la fin du mode d'emploi, tu peux voir comment tu verras les objets à travers ton télescope avec les oculaires livrés avec une bonne visibilité.

La lune

La lune est le seul satellite naturel de la terre.

Diamètre: 3476 km

Distance: env. 384,400 km de la terre

La lune est connue depuis l'époque préhistorique. Après le soleil, c'est l'objet le plus clair du ciel. Comme la lune gravite autour de la terre une fois par mois, l'angle entre la terre, la lune et le soleil change constamment ; on peut voir cela dans les cycles des phases de la lune. Le temps écoulé entre deux phases de nouvelle lune qui se suivent est d'environ 29,5 jours (709 heures).

Nébuleuse d'Orion (M 42)

M42 dans la constellation d'Orion

Distance: 1344 années lumière de la terre

Avec une distance d'environ 1344 années lumières, la nébuleuse d'Orion (Messier 42, court M 42) la nébuleuse diffuse la plus claire du ciel – en plus d'être visible à l'œil nu, et d'être un objet avantageux pour toutes les tailles de télescope, des plus petites jumelles aux plus grands observatoires terrestres en passant par le télescope spatial Hubble.

Il s'agit de la partie principale d'un nuage bien plus grand constitué de gaz d'hydrogène et de poussière, qui avec plus de 10 degrés s'étend bien au-delà de la première moitié de la constellation d'Orion. L'extension de cet énorme nuage date de plusieurs années lumière.

Nébuleuse de l'Anneau dans la Lyre (M 57)

M57 dans la constellation de la Lyre

Distance: 2412 années lumière de la terre

La célèbre Nébuleuse de l'Anneau M57 dans la constellation de la Lyre est souvent considérée comme le prototype d'une nébuleuse planétaire ; elle appartient aux parties magnifiques du ciel d'été de l'hémisphère Nord. De nouvelles analyses ont montré qu'il s'agit selon toute vraisemblance d'un anneau (Tore) d'une matière brillante et claire, qui entoure l'étoile centrale (visible uniquement avec de gros télescopes), et non une boule ou une structure de gaz en forme d'ellipsoïde.

Si l'on contemplait la nébuleuse d'anneau de côté, elle ressemblerait à la nébuleuse Hantel (M 27). Avec cet objet, nous regardons précisément sur le pôle de la nébuleuse.

La nébuleuse Hantel dans celle du Renard (M 27)

M27 dans la constellation du Renard

Distance: 1360 années lumière de la terre

La Nébuleuse Hantel (M27) dans celle du Renard était la première nébuleuse planétaire qui a en fait été découverte. Le 12 juillet 1764, Charles Messier a découvert cette nouvelle et fascinante catégorie d'objets. Nous voyons cet objet presque exactement de sa zone équatoriale. Si l'on voyait la Nébuleuse Hantel d'un des pôles, elle aurait vraisemblablement la forme d'un anneau et ressemblerait à la vue que nous connaissons de la nébuleuse M 57. On peut déjà bien voir cet objet par des conditions climatiques plus ou moins bonnes avec des grossissements faibles.

Garantie et Service

La durée normale de la garantie est de 2 ans à compter du jour de l'achat. Afin de pouvoir profiter d'une prolongation facultative de la garantie, comme il est indiqué sur le carton d'emballage, vous devez vous enregistrer sur notre site Internet. Vous pouvez consulter l'intégralité des conditions de garantie ainsi que les informations concernant la prolongation de la garantie et les prestations de service sur www.bresser.de/warranty_terms.

- Eliminez l'emballage en triant les matériaux. Pour plus d'informations concernant les règles applicables en matière d'élimination de ce type des produits, veuillez vous adresser aux services communaux en charge de la gestion des déchets ou de l'environnement.

- Lors de l'élimination de l'appareil, veuillez respecter les lois applicables en la matière. Pour plus d'informations concernant l'élimination des déchets dans le respect des lois et réglementations applicables, veuillez vous adresser aux services communaux en charge de la gestion des déchets.
