Caractéristiques	Détails
Type de produit	Caméra de surveillance extérieure
Résolution vidéo	1080p Full HD
Vision nocturne	IR jusqu'à 30 mètres
Connectivité	PoE (Power over Ethernet)
Angle de vue	87.5 degrés
Stockage	Compatible avec carte microSD jusqu'à 128 Go
Application mobile	Compatible avec Reolink App
Résistance aux intempéries	IP66
Alimentation	PoE ou adaptateur secteur
Maintenance	Nettoyage régulier de l'objectif recommandé
Sécurité des données	Chiffrement des données en transit
Compatibilité	Compatible avec les systèmes de maison intelligente
Garantie	2 ans

FOIRE AUX QUESTIONS - E1 Outdoor PoE REOLINK

Comment configurer la caméra REOLINK E1 Outdoor PoE pour la première fois ?

Pour configurer la caméra, téléchargez l'application REOLINK sur votre smartphone, connectez votre caméra à votre réseau via le câble Ethernet, puis suivez les instructions à l'écran pour ajouter la caméra à votre compte.

Que faire si la caméra ne se connecte pas au réseau ?

Vérifiez que le câble Ethernet est correctement connecté et qu'il n'est pas endommagé. Assurez-vous également que votre routeur fonctionne correctement et que la caméra est dans la portée du réseau.

Comment accéder aux vidéos enregistrées sur la REOLINK E1 Outdoor ?

Les vidéos enregistrées peuvent être consultées via l'application REOLINK. Accédez à l'onglet 'Lecture' pour visionner les vidéos sauvegardées sur la carte SD ou le stockage en nuage.

La caméra ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement connecté et que la source d'alimentation fonctionne. Essayez de changer la prise ou d'utiliser un autre câble PoE.

Comment mettre à jour le firmware de la caméra ?

Ouvrez l'application REOLINK, accédez aux paramètres de la caméra, puis choisissez 'Mise à jour du firmware'. Suivez les instructions pour installer la dernière version.

Puis-je utiliser la caméra sans connexion internet ?

Oui, la caméra peut fonctionner sans connexion internet, mais certaines fonctionnalités, comme l'accès à distance et les notifications push, ne seront pas disponibles.

Comment réinitialiser la caméra aux paramètres d'usine ?

Appuyez sur le bouton de réinitialisation situé sur la caméra pendant environ 10 secondes jusqu'à ce que le voyant clignote, indiquant que la caméra a été réinitialisée.

Est-ce que la REOLINK E1 Outdoor est résistante aux intempéries ?

Oui, la REOLINK E1 Outdoor est conçue pour résister aux intempéries avec un indice de protection IP66, ce qui la rend adaptée à une utilisation en extérieur.

La caméra prend-elle en charge le stockage sur carte SD ?

Oui, la REOLINK E1 Outdoor prend en charge les cartes SD jusqu'à 128 Go pour le stockage local des enregistrements vidéo.

Comment ajuster l'angle de vue de la caméra ?

La caméra peut être inclinée et pivotée manuellement. Ajustez-la à la position souhaitée après l'installation pour obtenir le meilleur angle de vue.

MODE D'EMPLOI E1 Outdoor PoE REOLINK

Si vous avez besoin d'alde, veuillez contacter Reolink avant de retourner votre produit. La plupart des questions peuvent être répondues via notre centre de support en ligne à l'adresse https://support.reolink.com.

Supporto Tecnico

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Contenu de la Boîte 21

Introduction de la caméra 25

Diagramme de connexion 26

Configurer la caméra 27

Insteller la caméro 28

Dépannage 31

Specifications 31

Notification de Conformité....31

Contenu de la Boîte

Caméra

Support de caméra Aiguille de

réinitialisation

Paquet de vis

de1m

de montage Modèle Câble Guideale Démarrage Rapide

de surveillance Panneau

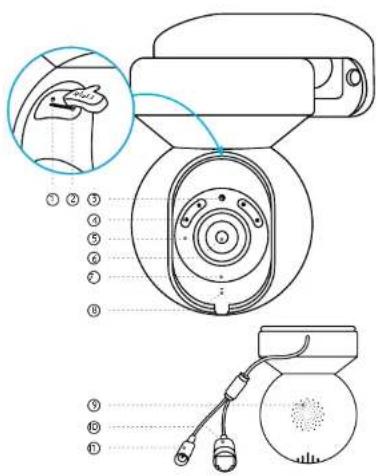

① Bouton de réinitialisation
* Appuyez sur cette touche pendant plus de cinq secondes pour restaurer les paramètres par défaut de l'appareil.
② Fente pour carte Micro SD
* Faites tourner l'objectif pour trouver le bouton de réinitialisation et la fente pour la carte SD.
⑤ Capteur de lumière du jour
④ Projecteur
⑤ Lumières infrarouges
⑥ Objectif
⑦ Voyant d'état
⑥ Micro intégré
⑨ Haut-parleur
⑭ Câble réseau
⑪ Câble d'alimentation

FrançaisFrançais25 26

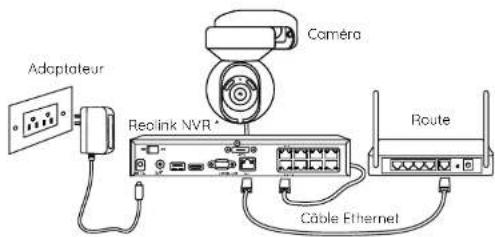

Diagramme de connexionIntroduction de la caméra

Avant d'utiliser la caméra, veuillez connecter votre caméra comme indiqué ci-dessous pour terminer la configuration initiole.

1. Connectez la caméro à un NVR Reolink (non inclus) avec un câble Ethernet.
2. Connectez le NVR à votre routeur, puis allumez le NVR.

REMARQUE : La caméro doit être alimentée avec un adaptateur 12 V CC ou un dispositif d'alimentation PoE tel qu'un injecteur PoE, un commutateur PoE ou un NVR Reolink (non inclus dans le boîtier).

Adoptateur Reolink NVR Câble Ethernet Caméra Route

* Vous pouvez également connecter la caméra à un commutateur PoE ou à un injecteur PoE.

Configurer la caméra

Téléchargez et lancez l'application Reolink ou le logiciel client, et suivez les instructions à l'écran pour terminer la configuration initiale.

- Sur smartphone

cannez pour télécharger l'application Reolink.

- On PC

Chemin de téléchargement du client Reolink : Accédez à https://reolink.com > Support > App & Client

REMARQUE : Si vous connectez la caméra à un NVR Reolink PoE, veuillez configurer la caméra via l'interface NVR.

FrançaisFrançais27 28

Installer la caméra

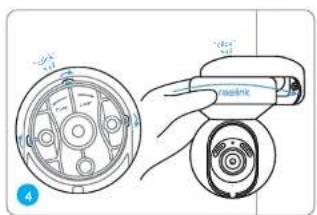

Monter la caméra au mur

Pour une utilisation en extérieur, la caméra doit être installée à l'envers pour une meilleure performance imperméable à l'eau.

Tirez sur le bouton du support de sécurité et dévissez le support pour séparer les deux parties.

Vissez le support au bas de la caméra.

Percez des trous conformément au gabant de montage et vissez le support de sécurité ou mur.

Choisissez une direction correcte de la caméra, puis alignez le support sur le support de sécurité et verrouilliez la caméra en place en tournant dans le sens antihoraire.

REMARQUE : Utilisez les ancrages de cloison sèche inclus dans l'emballage si nécessaire.

Monter la caméra au plafond

Tirez sur le bouton du support de sécurité et dévissez le support de plafond du support.

Instellez le support au plafond. Alignez la caméra avec le support et tournez l'unité de caméro dans le sens des aiguilles d'une montre pour la verrouiller en position.

Dépannage

La caméra ne s'allume pas

Si votre appareil photo ne s'allume pas, es-sayez les solutions suivantes :

• Assurez-vous que votre appareil photo est correctement alimenté. La caméra PoE doit être alimentée par un commuteteur/injecteur PoE, le NVR Reolink ou un
  Adaptateur d'Alimentation 12V.
• Si la caméra est connectée à un périphérique PoE comme indiqué ci-dessus, connectez la caméra à un autre port PoE et voyez si la caméra s'allume.
• Réessayez avec un autre câble Ethernet.

Si le problème n'est pas résolu, veuillez contacter l'assistance Reolink.

Spécifications

Dispositifs de logiciel

Audio : Filtre de coupure IR audio bidirectionnel : Oui

Généralités

Température de fonctionnement : -10 °C à 55 °C (14 °F à 131 °F)
Taille : 84,7×117,8 mm
Polds : 380g

Notification de Conformité

Déclaration de conformité FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. Son utilisation est soumise aux deux conditions suivantes: (1) cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

REMARQUE: Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre toute interférence nuisible

dans une installation

Installation. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé selon les instructions, il peut causer du brouillage nuisible aux communications radio. Toutefois, il n'y a aucune garantie que des interférences ne se produiront pos dans une installation particulière. Si cet équipement provoque effectivement un brouillage préjudicable à la réception radio ou télévisuelle, ce qui peut être établi en étaignant et rallumant l'équipement, l'utilisateur est invité à tenter de carriger le brouillage par une ou plusieurs des mesures suivantes :

• Réorienter ou déplocer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement dans une prise d' alimentation qui est sur un circuit différent de celui sur lequel le récepteur est branché.
• Contacter le revendeur ou un technicien radio/TV qualifié pour obtenir de l'aide.

Attention : Les changements ou modifications n'ayant pas été expressément approuvés

par la partie responsable de la conformité peuvent priver l'utilisateur de son droit d'usage de l'équipement.

Déclarations de conformité ISED

Cet appareil numérique de classe B est conforme à la norme ICES-003 du Canada. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Déclaration simplifiée de l'UE Conformité

Reolink déclare que cet appareil est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive EMC 2014/30/EU et LVD 2014/35/EU.

Déclaration de conformité UKCA

Realink déclare que ce produit est conforme à la réglementation sur la compatibilité électromagnétique de 2016 et à la réglementation sur la sécurité des équipements électriques de 2016.

Garantie limitée

Ce produit est assorti d'une garantie limitée de 2 ans qui n'est valable que s'il est acheté dans la boutique officielle de Reolink ou auprès d'un revendeur agréé par Reolink. Pour en savoir plus : https://reolink.com/warranty-and-return/warranty-and-return/.
