MANUALE UTENTE E1 Outdoor PoE REOLINK

Se avete bisogno di aiuto, le chiediamo gentilmente di contattare Reolink prima di restituire il prodotto. La maggior parte delle domande può essere risolta tramite il nostro centro di assistenza online all'indirizzo https://support.reolink.com.

Soporte técnico

Cosa c'è nella scatola 36

Introduzione pilo telecamera 37

Diagramma di connessione.... 59

Configurazione della telecamera 39

Instellazione della telecamera 40

Risclusione dei problemi 43

Specifiche tecniche 43

Avviso di Conformita 43

Cosa c'è nella scatola

Telecamera

Supporto Ago di reset Pacchetto di viti

1m Cavo di rete Guida rapido cogrettlicelli montaggio

sorveglianza

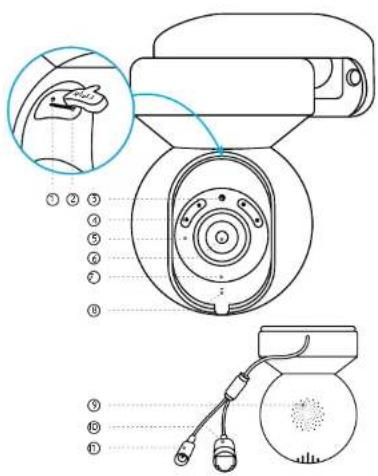

* Premere per più di cinque secondi per ripristinare le impostazioni

② Slot per scheda Micro SD

* Ruotare l'obiettivo per individuare il pulsante di ripristino e lo slot per la scheda SD.

⑤ Sensore di luce diurna

④ Faretto

⑤ Luci a infrarossi

⑥ Lente

⑦ LED di stato

⑧ Microfono

⑤ Altoparlante

© Cavo di rete

⑪ Cavo di rete

Italianoltaliano37 38

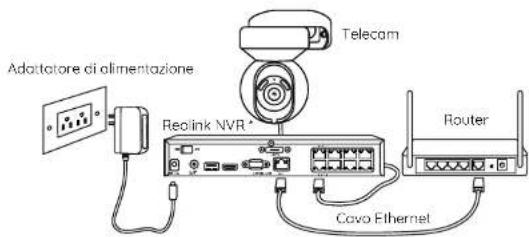

Diagramma di connessioneIntroduzione alla telecamera

Prima di utilizzare la fotocamera, collegaria come indicato di seguito per completore la configurozione iniziale.

1. Collegare la telecamera a un NVR Reolink (non incluso) con un cavo Ethernet.

2. Collegare l'NVR al router, quindi accendere l'NVR.

NOTA La telecamera deve essere alimentata con un adattatore da 12 V CC o con un dispositivo di alimentazione PoE come un iniettore PoE, uno switch PoE o un NVR Reolink (non incluso nella confezione).

Adottatore di alimentazione Reolink NVR Telecom Router Covo Ethernet

Configurazione della telecamera

Scaricare e avviare il software Reolink App o Client e seguire le istruzioni sullo schermo per completare la configurazione iniziale.

- Su Smartphone

Eseguire la scansione per scaricare l'App Reolink.

- On PC

NOTA: Se si collega la telecamera a un NVR PoE Reolink, impostare la telecamera tromite l'interfaccia del NVR.

Italianoltaliano39 40

Installazione della telecamera

Montaggio della telecamera a parete

Per l'uso all'esterno, la telecamera deve essere installata capovolta per ottenere migliori prestozioni di impermeabilità.

Tirare il pulsante del supporto di sicurezza e svitare la staffa per separare le due parti.

realink

Avvitare la staffa alla parte inferiore della telecomera.

Praticare i fori secondo la dima di montaggio e avvitare il supporto di sicurezza alla parete.

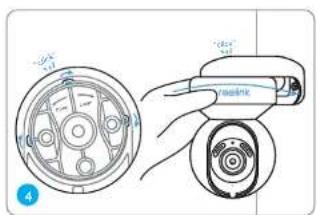

Scegliere la direzione corretta dello telecamera, quindi allineare la staffa al supporto di sicurezza e bloccore la telecamera in posizione ruolando in senso antiorario.

Montaggio della telecamera al soffitto

Tirare il pulsante del supporto di sicurezza e svitare la staffa a soffitto dal supporto.

Installare la staffa al soffitto. Allineare la telecamera alla staffa e ruotare l'unità della telecamera in senso orario per bloccarlo in posizione.

Risoluzione dei problemi

La fotocamera non si accende

Se la fotocamera non si accende, provare le seguenti soluzioni:

Assicurarsi che la telecamera sia alimentata correttamente. La telecamera PoE deve essere alimentata da uno switch/innettore PoE, dall'NVR Reolink o da un adattatore di alimentazione da 12 V.

- Se la telecamera è collegata a un dispositivo PoE come elencato sopra, collegaria o un'altra porta PoE e verificare se la telecamera si accende.

- Riprovare con un altro cavo Ethernet

Se il problema non viene risolto, contattore l'assistenza Reolink.

Specifiche tecniche

Caratteristiche del software

Audio: Audio bidirezionate Filtro taglia IR: SI

Italianoltaliano43 44

Generale

Temperatura di lavoro: Da 10°C a 55°C (do 14°F o 131°F) Dimensioni: 84,7×117,8 mm Peso: 380 g

Avviso di Conformità

Dichiarazione di conformità FCC

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle due condizioni seguenti (1) il dispositivo non può causare interferenze dannose e (2) deve accettare qualsiasi interferenza ricevuta, comprese quelle che possono causare un funzionamento indesiderato.

NOTA: Questo apparecchiatura è stata testata ed è risultato conforme di limiti previsti per i dispositivi digitoli di Classe B, al sensi della Parte 15 delle norme FCC. Questi limiti sono concepiti per fornire una protezione ragionevole contro le interferenze dannose in un'installazione residenziale;

Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non viene installato e utilizzata secondo le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna

alcuna garanzio che non si verifichino interferenze in una particolare installazione. Se questo apparecchiatura causa interferenze donnose alla ricezione radiotelevisivo, che passono essere determinate spegnendo e riaccendendo l'apparecchiatura, l'utente è invitato a cercare di correggere l'interferenza con una o più delle seguenti misura:

- Riorientare o riposizionare l'antenna ricevente. - Aumentare la distanza tra l'apparecchiatura e il ricevitore.

- Collegore l'apparecchio a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitere.

- Consultore il rivenditore o un tecnico radiotelevisivo esperto.

Attenzione: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità possono

Invalidare l'autorizzazione dell'utente all'uso dell'apparecchiatura.

Dichiarazioni di conformità ISED

Questo apparecchio digitale di Classe B è conforme alla normativa canadese ICES-003. Cel appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

CE Dichiarazione di conformità UE semplificata

Reolink dichiera che questo dispositivo è conforme ai requisiti essenziali e alle altre disposizioni pertinenti della direttiva EMC 2014/30/UE e LVD 2014/35/UE.

Dichiarazione di conformità UKCA

Reolink dichiara che questo prodotto è conforme alle Electromagnetic Compatibility Regulations 2016 e alle Electrical Equipment Safety Regulations 2016.

Garanzia limitata

Questo prodotto viene fornito con una garanzia limitata di 2 anni, valida solo se acquistato presso il negozio ufficiale Reolink o un rivenditore autorizzato Reolink. Per soperne di più: https://reolink.com/warranty-and-return/ly-and-return/.
