BEDIENUNGSANLEITUNG E1 Outdoor PoE REOLINK
Technische Unterstützung
Wenn Sie Hilfe brauchen, kontaktieren Sie bitte Realink Support Team zuerst, bevor Sie Ihre Bestellung zurücksenden. Meiste Fragen oder Probleme können von unserem Online Support Center beantwortet und gelöst werden: https://support.realink.com.
Support technique
Verbindungsdiagramm 14
Einrichten der Kamera 15
Installieren der Kamera 16
Fehlersuche 19
Spezifikationen....19
Konformitätserklärung 19
Lieferumfang
Kamera
Kamerahalterung
Reset-Nadel Schraubenpack
Netzwerkkabel
Montageschablone1m
Schnellstart-
Leitfaden
Aufsichtsschild
* Zurück auf Werkseinstellungen. Reset Taste über 5s drücken.
② MicroSD-Kartenslot
*Das Objektiv drehen, um die Reset-Taste und den SD-Kartenslot zu finden.
⑤ Tageslichtsensor
④ Spotlight
⑤ IR-LED
⑥ Objektiv
⑦ Status-LED
© Einbau-Mikrofon
⑦ Lautsprecher
10 Netzwerkkabel
⑪ Stromkabel
DeutschDeutsch13 14

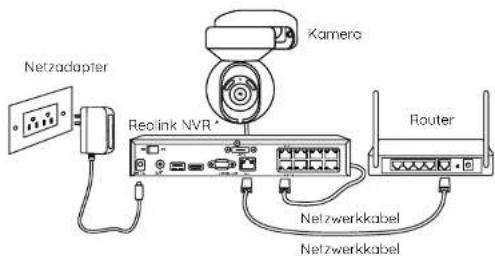

Verbindungsdiagrammüber die Kamera
Schließen Sie vor allem Ihre Kamera bitte wie unten beschrieben an, um die erste Einrichtung abzuschließen.
- Schließen Sie die Kamera über ein Netzwerkkabel an einen Reolink NVR (nicht im Lieferumfang) an.
- Schließen Sie den NVR an Ihren Router an und schalten Sie den NVR ein.
HINWEIS Die Kamera soll mit einem 12V DC Netzadapter oder PoE-Stromversorgungsgerät wie einem PoE-Injektor, PoE-Switch oder Reolink NVR (nicht im Lieferumfang enthalten) betrieben worden.
Einrichten der Kamera
Laden Sie die Reolink App oder Client Software herunter, starten Sie sie und folgen Sie den Anweisungen auf dem Bildschirm, um die Ersteinrichtung abzuschließen.
- Auf Smartphone
Scannen & Reolink App herunterladen
• Auf PC
Download-Pfad für Reolink Client: https://reolink.com > Support> App & Client.
HINWEIS: Wenn Sie die Kamera an einen Reolink PoE NVR anschließen, richten Sie die Kamera bitte über die NVR-Schnittstelle ein.
DeutschDeutsch15 16
Installieren der Kamera

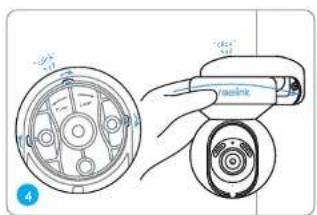

Montage an der Wand
Im Freien muss die Kamera für bessere Wasserdichtigkeit mit dem Kopf noch unten installiert werden.
Ziehen Sie den Knopf der Sicherheitshalterung und schrauben Sie die Halterung ab, um die beiden Teile zu trennen.
Schrauben Sie die Holterung an der Unterselte der Kamera fest.
Bohren Sie Löcher gemäß der Montageschablone und schrauben Sie die Sicherheitshelterung an die Wand
Wahlen Sie die richtige Ausrichtung der Kamera, richten Sie dann die Halterung an der Sicherheitshalterung aus und verriegeln Sie die Kamera durch Drehen gegen den Uhrzeigersinn.
HINWEIS: Verwenden Sie bei Bedarf die im Lieferumfong enthaltenen Trockenbauanker.
Montage an der Decke
Ziehen Sie den Knopf der Sicherheitshalterung und schrauben Sie den Deckensockel von der Holterung ab.
Bringen Sie den Sockel an der Decke an. Richten Sie die Kamera an dem Sockel aus und drehen Sie die Kameraeinheit im Uhrzeigersinn, um sie zu fixieren.
Fehlersuche
Kamera lässt sich nicht einschalten
Wenn Ihre Karnera nicht eingeschaltet wird, versuchen Sie bitte die folgenden Lösungen:
•Stellen Sie sicher, dass Ihre Kamera richtig eingeschaltet ist. Die PoE-Kamera sollte über einen PoE-Switch/-Injektor, den Reolink NVR oder ein 12V-Netzadapter mit Strom versorgt werden.
- Wenn die Kamera wie oben beschrieben an ein PoE-Gerät angeschlossen ist, schließen Sie die Kamera an einen anderen PoE-Anschluss an und prüfen Sie, ob die Kamera eingeschaltet wird.
- Versuchen Sie es erneut mit einem anderen Netzwerkkabel.
Bleibt es ungelöst, kontaktieren Sie bitte Reolink Support.
Spezifikationen
Über Software
Audio: Zwei-Wege-Audio IR-Sperrfilter: Jo
Das Allgemeine
Betriebstemperatur:
-10°C bis 55°C (14°F bis 131°F)
Größe: 84,7×117,8 mm
Gewicht: 380g
Konformitätserklärung
FCC-Konformitätserklärung
Das Gerät erfüllt die Anforderungen von Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den zwei Bedingungen: Das Gerät dort keine schädlichen Interferenzen verursachen, muss alle empfangenen Interferenzen akzeptieren, inkl. Interferenzen, die unerwünschten Betrieb verursachen können.
HINWEIS: Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC
Vorschriften. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten sicherstellen.
Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrohlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr verursachen. Es kann jedoch nicht gerantiert werden, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernschempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu behoben:
•Richten Sie die Empfangsantenne neu aus oder stellen Sie sie um.
- Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
- Schließen Sie das Gerät an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist. - Wenden Sie sich an den Händler oder einen
erfahrenen Radio-/TV-Techniker, um Hilfe zu erhalten.
Achtung: Änderungen oder Modifikationen, die nicht explizit von der für die Einhaltung Verantwortlichen erlaubt sind, können Berechtigung des Benutzers zum Betrieb der Geräte aufheben.
ISED-Konformitätserklärungen
Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.
Vereinfachte EU Konformitätserklärung
Reolink erklärt, dass dieses Gerät den wesentlichen Anforderungen und anderen einschlägigen Bestimmungen der EMV-Richtlinie 2014/30/EU und LVD 2014/35/EU entspricht.
UKCA-Konformitätserklärung
Reolink erklärt, dass dieses Produkt den Bestimmungen von Electromagnetic Compatibility Regulations 2016 und Electrical Equipment Safety Regulations 2016 entspricht.
Eingeschränkte Garantie
Dieses Produkt wird mit einer eingeschränkten 2-Jahres-Garantie geliefert, die nur gültig ist, wenn es im offiziellen Reolink-Shop oder bei einem autorisierten Reolink-Händler gekauft wurde. Mehr: https://reolink.com/warranty-and-return/.
Deutsch21
