Tipo de producto	Cámara de vigilancia exterior PoE
Marca	Reolink
Modelo	E1 Outdoor PoE
Dimensiones	84,7 × 117,8 mm
Peso	380 g
Alimentación	PoE (802.3af) o adaptador 12 V CC
Resolución	2 Mpx (1920 × 1080)
Visión nocturna	Sí (LEDs IR + proyector LED)
Audio bidireccional	Sí (micrófono y altavoz integrados)
Almacenamiento local	Tarjeta microSD (máx. 128 GB)
Conectividad	Ethernet RJ45 con soporte PoE
Temperatura de funcionamiento	-10 °C a 55 °C
Funciones principales	Detección de movimiento, alertas push, visualización en directo, grabación continua o por detección
Aplicación	Reolink (iOS/Android) y cliente PC
Instalación	En pared o techo (soporte incluido)
Mantenimiento y limpieza	Limpiar con un paño suave y seco. Evitar productos abrasivos.
Seguridad	Botón de reinicio (presión prolongada >5s)
Piezas de repuesto y reparabilidad	Contacte al soporte de Reolink. Garantía limitada de 2 años.
Información general	Clase B, certificaciones FCC/ISED/CE/UKCA

Preguntas frecuentes - E1 Outdoor PoE REOLINK

¿Cómo instalar la cámara Reolink E1 Outdoor PoE?

Puede montarla en la pared o en el techo. Use la plantilla de montaje para perforar los agujeros, atornille el soporte de seguridad, luego alinee y bloquee la cámara girando en sentido antihorario (pared) u horario (techo).

¿Qué tipos de alimentación son compatibles?

La cámara puede alimentarse a través de un conmutador PoE, un inyector PoE, un NVR Reolink (no incluido) o un adaptador de corriente 12 V CC.

¿Cómo restablecer la cámara a los valores de fábrica?

Mantenga presionado el botón de reinicio (ubicado debajo del objetivo) durante más de cinco segundos con la aguja incluida.

¿Cómo configurar la cámara por primera vez?

Descargue la aplicación Reolink en su smartphone o el software cliente en PC, luego siga las instrucciones en pantalla. Si está conectada a un NVR PoE, configúrela a través de la interfaz del NVR.

¿Qué tarjeta microSD usar y dónde insertarla?

Use una tarjeta microSD de hasta 128 GB. Insértela en la ranura prevista, accesible girando el objetivo de la cámara.

¿La cámara tiene visión nocturna?

Sí, está equipada con LEDs infrarrojos y un proyector LED para visión nocturna en color o blanco y negro.

¿Puedo conectar la cámara a un NVR Reolink?

Sí, conecte la cámara directamente a un NVR Reolink PoE (no incluido) mediante un cable Ethernet. El NVR puede alimentar la cámara y gestionar la grabación.

¿Qué hacer si la cámara no se enciende?

Verifique que la alimentación sea correcta (PoE o 12 V). Pruebe otro puerto PoE, otro cable Ethernet u otro adaptador. Si el problema persiste, contacte al soporte de Reolink.

¿La cámara es resistente al agua para uso en exteriores?

Para uso en exteriores, debe instalarse al revés (invertida) para garantizar la estanqueidad. Siga las instrucciones de montaje.

¿Dónde encontrar la guía de inicio rápido?

La guía de inicio rápido está incluida en la caja. También puede descargarla desde el sitio https://support.reolink.com

MANUAL DE USUARIO E1 Outdoor PoE REOLINK

Si necesita ayuda, comuníquese con Reolink antes de devolver su producto. La mayoría de las preguntas se pueden responder a través de nuestro centro de soporte en línea en https://support.reolink.com.

REOLINK INNOVATION LIMITED

FLAT/RM 705 7/F FA YUEN COMMERCIAL BUILDING 75-77 FA YUEN STREET MONG KOK KL HONG KONG

Contenido de la caja 48

Presentación de la cámara 49

Diagrama de conexión 50

Configurar la cámara 51

Insteler la cámara 52

Solución de problemas 55

Especificaciones 55

Notificación de cumplimiento....55

Contenido de la caja

Cámara

Soporte de cámara Reajustar aguja Paquete de tornillos

Plantilla de montajeCable de red de 1 m Guía de inicioPegatina de rápido vigilancia

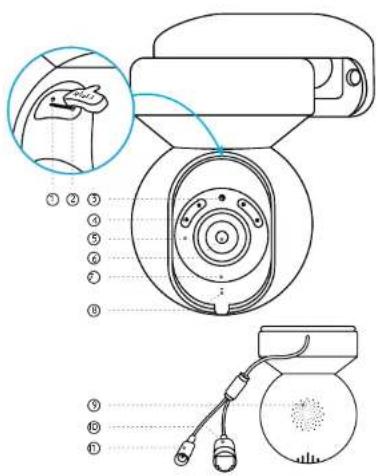

① Botón de restablecimiento

* Pulse durante más de cinco

segundos para restablecer lo

configuración predeterminada del dispositivo.

② Ranura para tarjeta micro SD

* Gire el objetivo para encontrar el

botón de restablecimiento y la ranura para tarjetas SD.

⑤ Sensor de luz diurna

④ Foco

⑤ Luces infrarrojas

⑥ Objetivo

⑦ LED de estado

⑧ Micrófono incorporado

⑨ Altavoz

⑭ Cable de red

⑪ Cable de alimentación

EspañolEspañol49 50

Diagrama de conexión Presentación de la cámara

Antes de utilizar la cámara, conéctela como se indica a continuación para finalizar la configuración inicial.

1. Conecte la cámara a un NVR Reolink (no incluido) con un cable Ethernet.
2. Conecte el NVR a su rúter y, o continuación, enciendo el NVR.

NOTA La cámara debe ser alimentado con un adaptador de 12V DC o un dispositivo de alimentación PoE como inyector PoE, switch PoE o NVR Reolink (no incluido en el poquete).

* También puede conectar la cámara a un switch PoE o a un Injector PoE.

Configurar la cámara

Descargue e inicie el software App o Client Reclink y siga las instrucciones que aparecen en pantalla para finalizar la configuración inicial.

- En el teléfono inteligente

Esconee para descargar la App Reolink.

- En la computadora

Ruta de descarga del Client Reolink: Vaya a https://reolink.com > Soporte > App & Client.

NOTA: Si va a conectar la cámara o un NVR PoE Reolink, configure la cámara a través de la interfaz del NVR.

EspañolEspañol51 52

Instalar la cámara

Montar la cámara en la pared

Para uso en exteriores, la cámara debe instalarse al revés para un mejor rendimiento a prueba de agua.

Tire del botón del soporte de seguridad y desenrosque el soporte para separar las dos partes.

Atomille el soporte a la parte inferior de la cámara.

Taladre los agujeros de acuerdo con la plantilla de montaje y atornille el soporte de seguridad a la pared.

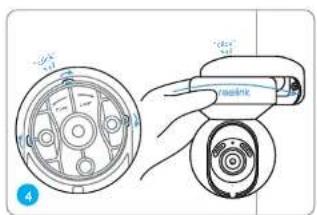

Elija una dirección adecuada de la cámara y, a continuación, alinee el soporte con la montura de seguridad y bloquee la cámara en su lugar girando en sentido antihorario.

NOTA: Utilice los anclojes para paneles de yeso incluidos en el paquete si es necesario.

Montar la cámara en el techo

Tire del botón del soporte de seguridad y desenrosque el soporte de techo de la montura.

Instale el soporte en el techo. Alinee la cámara con el soporte y gire la unidad de la cámara en el sentido de los agujas del reloj para bloquearía en su posición.

Solución de problemas Especificaciones

La cámara no se enciende

Si su cámara no se enciende, pruebe las siguientes soluciones:

- Asegúrese de que su cámara está correctamente alimentada. La cámara PoE debe ser alimentada por un switch/inyector PoE, el NVR Reolink o un adaptador de alimentación de 12V.

- Si la cámara está conectada a un dispositivo PoE como se indica más orriba, conecte la cámara a

otro puerto PoE y compruebe si la cámara se enciende.

- Vuelva o intentarlo con otro cable Ethernet.

Si el problema no se resuelve, póngase en contacto con el equipo de soporte de Realink.

Características del software

Audio: Audio bidireccional Filtro de corte IR: Sí

General

Temperatura de funcionamiento: -10°C a 55°C (14°F a 131°F) Tamaño: 84,7×117,8 mm Peso: 380 g

Notificación de cumplimiento

Declaración de Cumplimiento de la FCC

Este dispositivo cumple con la parte 15 de las Reglas FCC. La operación está sujeta a las siguientes dos condiciones: (1) Este dispositivo no puede causar interferencias perjudiciales; y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencia que pueda causar un funcionamiento no deseado.

NOTA: Este dispositivo ha sido probado y cumple con los límites para un dispositivo digital clase B, conforme a lo porte 15 de las Reglas FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinos en las instalaciones residenciales. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y si no se instola y utilizó de acuerdo con las instrucciones, puede causar interferencias perjudiciales a las comunicaciones por radiofrecuencia. Sin embargo, no hay ninguna garantía de que no habrá interferencias en una instalación determinada. Si el equipo causa interferencia doñana a la recepción de radio o televisión, lo cual se puede determinar encendienda y apagando el aparato, se recomienda al usuario que intente corregir la interferencia por uno a más de las siguientes medidas: • Reoriente o rebuique la entena receptora. • Aumente la separación entre el equipo y el receptor. • Conecte el equipo o un tomacomiente de un circuito distinto al que está conectado el receptor. • Consulte al distribuidor o un técnico experimentado en radio/TV para obtener ayuda.

Cualquier cambio o modificación no expresamente aprobado por la parte responsable por el cumplimiento podría anular la autoridad del usuario para operar este dispositivo.

Declaraciones de conformidad ISED

Simplificada Declaración de Conformidad de la UE

Reolink declara que este dispositivo cumple los requisitos esenciales y otras disposiciones pertinentes de la Directiva CEM 2014/30/UE y LVD 2014/35/UE.

Declaración de conformidad UKCA

Reolink declara que este producto cumple la Normativo de Compatibilidad Electromagnética de 2016 y la Normativo de Seguridad de Equipos Eléctricos de 2016.

Garantía limitada

Este producto tiene una garantía limitada de 2 años que solo es válida si se adquiere en la tienda oficial de Reolinko en un distribuidor autorizado de Reolink. Descubra más en: https://reolink.com/warranty-and-return/.
