Home Hub - Maison intelligente REOLINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hub de maison intelligente pour caméras Reolink
Marque	Reolink
Modèle	Home Hub
Dimensions (L x l x H)	95 x 95 x 161,8 mm
Poids	441 g
Alimentation	Adaptateur secteur (entrée DC, inclus)
Température de fonctionnement	-10 °C à 45 °C
Connectivité réseau	Port Ethernet WAN, Wi-Fi 2,4/5 GHz
Stockage local	Fente pour carte microSD (non incluse)
Indicateur lumineux	Voyant LED bleu (état de connexion)
Haut-parleur intégré	Oui
Gestion des caméras	Ajout via scan UID ou réseau local (application Reolink)
Compatible avec	Caméras Reolink (avec ou sans configuration préalable)
Application mobile	Reolink (iOS et Android)
Garantie limitée	2 ans (achat boutique officielle ou revendeur agréé)
Contenu de la boîte	Home Hub, adaptateur secteur, câble Ethernet 1 m, guide de démarrage rapide
Certifications	FCC, ISED, CE (directives 2014/53/UE et 2014/30/UE)
Sécurité et conformité	Distance minimale de 20 cm (exposition RF)

FOIRE AUX QUESTIONS - Home Hub REOLINK

Comment configurer le Reolink Home Hub ?

Branchez le Hub à votre modem via le câble Ethernet fourni, puis connectez votre smartphone au même modem. Téléchargez l'application Reolink, scannez le code QR situé sur le Hub pour l'ajouter. Le voyant lumineux devient bleu une fois configuré.

Quelles caméras sont compatibles avec le Home Hub ?

Toutes les caméras Reolink (avec ou sans configuration antérieure) peuvent être ajoutées via le Hub. Utilisez l'application pour scanner le code UID de la caméra ou l'ajouter depuis le réseau local.

Puis-je utiliser le Home Hub sans connexion Internet ?

Oui, le Hub fonctionne en local. Cependant, certaines fonctionnalités (comme l'accès à distance) nécessitent une connexion Internet. Assurez-vous que le Hub et votre téléphone sont sur le même réseau.

Comment insérer une carte microSD dans le Home Hub ?

Insérez la carte microSD dans la fente prévue à cet effet (côté avec les chiffres orienté vers le haut). Poussez doucement jusqu'au clic. La carte permet le stockage local des enregistrements.

Que signifie le voyant lumineux du Home Hub ?

Le voyant devient bleu fixe une fois la configuration réussie et le Hub connecté. S'il clignote, cela peut indiquer une phase de démarrage ou une perte de connexion.

Comment réinitialiser le Home Hub aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation (situé sur l'appareil) pendant environ 10 secondes jusqu'à ce que le voyant clignote en rouge. Relâchez, le Hub redémarrera avec les réglages d'usine.

Quelles sont les dimensions et le poids du Home Hub ?

Le Hub mesure 95 x 95 x 161,8 mm et pèse 441 g. Il est conçu pour une installation stable sur une surface plane.

Le Home Hub consomme-t-il beaucoup d'électricité ?

La consommation est faible, typique des hubs domestiques. L'adaptateur secteur fourni garantit une alimentation stable. Pour une consommation exacte, référez-vous aux spécifications sur le site Reolink.

Puis-je ajouter plusieurs caméras au même Hub ?

Oui, le Home Hub peut gérer plusieurs caméras Reolink simultanément. Ajoutez-les une par une via l'application Reolink en utilisant le bouton + et en choisissant la méthode appropriée.

Quelle est la durée de la garantie du Home Hub ?

Le Home Hub bénéficie d'une garantie limitée de 2 ans, valable uniquement s'il est acheté dans la boutique officielle Reolink ou auprès d'un revendeur agréé. Consultez https://reolink.com/warranty-and-return/ pour plus de détails.

MODE D'EMPLOI Home Hub REOLINK

Si vous avez besoin d'aide, veuillez contacter Reolink avant de retourner votre produit. La plupart des questions peuvent être répondues via notre centre de support en ligne à l'adresse https://support.reolink.com.

Assistenza Tecnica

appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage;

(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Operation of 5150-5250 MHz is restricted to indoor use only. Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.

L' émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L' exploitation est autorisée aux deux conditions suivantes : (1) L'appareil ne doit pas produire de brouillage; (2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Dieses Gerät entspricht den IC RSS-102-Grenzwerten für die Strahlenbelastung in einer unkontrollierten Umgebung. Dieses Gerät sollte mit einem Mindestabstand von 20 cm zwischen der Strahlungsquelle und Ihrem Körper installiert und betrieben werden. Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Der Betrieb von 5150-5250 MHz ist in Kanada nur für Innenräume zugelassen. Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.

Contenu de la Boîte 26

Aperçu de l'Appareil 27

Diagramme de Connexion 28

Accéder au Reolink Home Hub via un Smartphone 29

Connector des Appareils au Reollink Home Hub 31

Caractéristiques 32

Notice de Conformité 32

Contenu de la Boîte

Guide de Démarrage Rapide

Home Hub

Adaptateur Secteur

Câble Ethernet de 1m

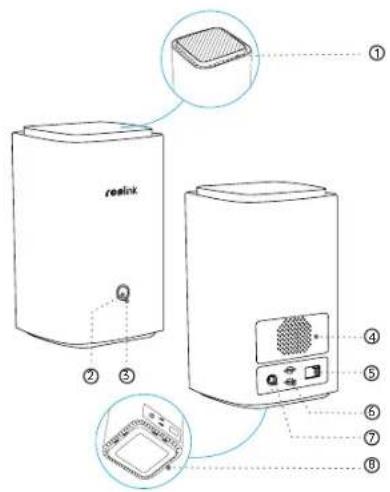

Aperçu de l'Appareil

realink ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

① Aération
② Bouton
③ Voyant Lumineux
④ Haut-parleur
⑤ Port WAN
⑥ Fente Carte MicroSD
⑦ Port d'Entrée DC
⑧ Aération

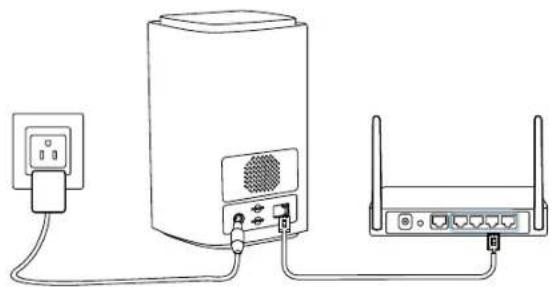

Diagramme de Connexion

Configurer la Caméra avec un Smartphone

Étape 1:

Branchez le Realink Home Hub et connectez-le à votre modem à l'aide du câble Ethernet fourni.

Étape 2:

Connectez votre téléphone au même modem que celui auquel le Home-Hub est connecté.

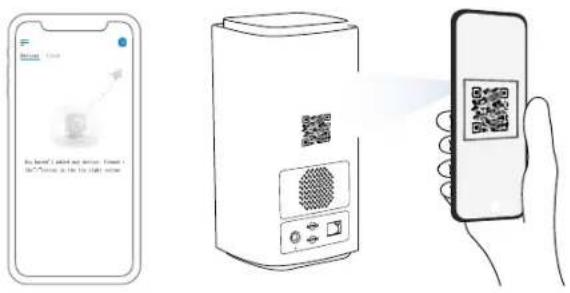

Accéder au Reolink Home Hub via un Smartphone

Étape 1:

Scannez pour télécharger l'Appli Reolink depuis l'App Store ou Google Play Store

Lancez l'appli Reolink, cliquez sur " " en haut à droite, et scannez le code QR sur votre Home Hub pour l'ajouter.

Une fois la configuration terminée, le voyant lumineux devient bleu.

Connector des Appareils au Reolink Home Hub

Il y a deux manières d'ajouter des appareils Reolink à votre Home Hub :

1. Si votre appareil est déjà configuré, cliquez sur le bouton " + " en haut à droite et choisissez "ajouter depuis la liste des appareils" ou "ajouter à partir du réseau local".

2. Si votre appareil n'est pas encore configuré, cliquez sur le bouton " + " en haut à droite et choisissez de "scanner le code UID".

*Vous pouvez également ajouter directement des appareils au Hub lors de l'ajout d'appareils dans l'appli.

Attention: En insérant la carte SD dans la fente, assurez-vous que le côté avec les chiffres est orienté vers le haut et poussez-la doucement vers l'intérieur jusqu'à ce qu'elle s'enclenche.

FrançaisFrançais31 32

Caractéristiques

Température de fonctionnement : -10°C\~+45°C(14°F à 113°F) Taille : 95°95'161,8 mm

Poids : 441g

Pour plus de détails, veuillez consulter le site https://reolink.com/.

Notice de Conformité

Déclarations de Conformité à la FCC

Cet appareil est conforme à la Partie 15 des Règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Remarque : Cet équipement a été testé et déclaré conforme aux limites imposées aux appareils numériques de Classe B, conformément à la Partie 15 des Règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de

la télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'appareil sur une prise de courant située sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'alde.

Attention : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner l'équipement.

Déclaration d'Exposition aux Rayonnements de la FCC

Cet apparell est conforme aux limites d'exposition aux rayonnements fixées par la FCC pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.

Déclarations de conformité à l'ISED

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

FrançaisFrançais33 34

(1) L'appareil ne doit pas produire de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur.

Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.

CE Déclaration de Conformité Simplifiée de l'UE

Reollink déclare que ce dispositif est conforme aux exigences essentielles et aux autres dispositions pertinentes de la Directive 2014/53/UE et de la Directive 2014/30/UE.

Fréquence de Fonctionnement du WiFi

FRÉQUENCE D'UTILISATION :

2.4 GHz EIRP < 20dBm 5 GHz EIRP < 20dBm 5.8GHz EIRP < 14dBm

Les fonctions des systèmes d'accès sans fil, y compris les réseaux locaux radio (WAS/RLAN) dans la bande 5150-5350 MHz pour cet appareil sont limitées à une utilisation à l'intérieur des bâtiments

dans tous les Pays de l'Union Européenne (BE/BG/CZ/DK/DE/EE/IE/EL/ES/FR/HR/IT/CY/LV/LT/LU/HU/MT/NL/AT/PL/PT/RO/SI/SK/FI/SE/TR/N O/CH/IS/LI/UK(NI)

Traitement Correct de ce Produit

Ce symbole signifie que ce produit ne doit pas être jeté avec les autres déchets ménogers dans toute l'Union européenne. Pour prévenir toute atteinte à l'environnement ou à la santé humaine résultant d'une élimination incontrôlée des déchets, recyclez-les de manière responsable afin de promouvoir la réutilisation durable des ressources matérielles. Pour rapporter votre appareil usagé, vous pouvez utiliser les systèmes de retour et de collecte ou contacter le détaillant où le produit a été acheté. Celui-ci pourra prendre en charge ce produit pour le recycler dans le respect de l'environnement.

Garantie Limitée

Ce produit bénéficie d'une garantie limitée de 2 ans, valable uniquement s'il est acheté dans la boutique officielle de Reolink ou auprès d'un revendeur agréé par Reolink.

En savoir plus : https://reolink.com/warranty-and-return/.

FrançaisFrançais35 36

Conditions et Confidentialité

L'utilisation du produit est soumise à l'acceptation des Conditions d'Utilisation et la Politique de Confidentialité sur le site reolink.com. Tenir hors de portée des enfants.

Accord de Licence pour l'Utilisateur Final

En utilisant le logiciel intégré au produit Reolink, vous acceptez les termes de ce Contrat de Licence d'Utilisateur Final ("CLUF") entre vous et Reolink. En savoir plus :https://reolink.com/eula/.

Si vous avez besoin d'assistance technique, veuillez consulter notre site d'assistance officiel et contacter notre équipe d'assistance avant de renvoyer les produits, https://support.reolink.com.

IT

Sommario

(1) Questo dispositivo non deve causare interferenze, e
(2) Questo dispositivo deve accettare qualsiasi interferenza, comprese le interferenze che possono causare un suo funzionamento indesiderato.
L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence.
L'exploitation est autorisée aux deux conditions suivantes :
(1) L'appareil ne doit pas produire de brouillage;
(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni IC RSS-102 stabiliti per un ambiente non controllato. Questa apparecchiatura deve essere installata e utilizzata a una distanza minima di 20 cm tra il radiatore e il corpo. Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Il funzionamento della banda 5150-5250 MHz è limitato all'uso in interni. Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.

(1) Este dispositivo no puede causar interferencias.
(2) Este dispositivo debe aceptar cualquier interferencia, incluidas las que puedan causar un funcionamiento no deseado del dispositivo.
L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence.

L'exploitation est autorisée aux deux conditions suivantes :

(1) L'appareil ne doit pas produire de brouillage;

(2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet émetteur ne doit pas être colocalisé ou fonctionner en conjonction avec une autre antenne ou un autre émetteur. Operation of 5150-5250 MHz is restricted to indoor use only.

Le fonctionnement de 5150-5250 MHz est limité à une utilisation en intérieur uniquement.
