SolarSaga 100 - Générateur Jackery - Notice d'utilisation et mode d'emploi gratuit

Marque	Jackery
Modèle	SolarSaga 100 (JS-100F)
Type de produit	Panneau solaire pliable photovoltaïque
Puissance maximale (Pmax)	100 W ± 5 W (STC)
Puissance avec bifacialité	104 W ± 5 W (BNPI)
Tension en circuit ouvert (Voc)	24,8 V ± 5 %
Intensité de court-circuit (Isc)	5,4 A ± 5 %
Tension maximale du système	60 V
Dimensions (déplié)	1220 x 552 x 20 mm
Dimensions (plié)	610 x 552 x 35 mm
Poids	3,6 kg ± 0,3 kg
Indice d'étanchéité	IP68
Plage de température de fonctionnement	-20 °C à 65 °C (-4 °F à 149 °F)
Sorties intégrées	USB-A (5 V=2,4 A), USB-C (5 V=3 A)
Connecteur principal	CC8020 (adaptateur CC7909 inclus)
Coefficient de bifacialité	Pmax >30 %, Voc >95 %, Isc >32 %
Panneau avant/arrière	Bifacial (capte la lumière des deux faces)
Classe de protection électrique	Classe II
Garantie	36 mois limitée (extensible à 5 ans sur inscription)
Service client	Assistance technique à vie, email : [e-mail]
Nettoyage	Chiffon humide, ne pas immerger
Orientation optimale	Utiliser l'indicateur d'ombre sur la poignée
Compatibilité stations	Stations d'énergie portables Jackery (port CC)

FOIRE AUX QUESTIONS - SolarSaga 100 Jackery

Quels appareils puis-je charger directement avec le SolarSaga 100 ?

Le panneau possède des ports USB-A (5V/2.4A) et USB-C (5V/3A) pour charger des smartphones, tablettes, petites batteries externes. Pour des appareils plus puissants, branchez-le sur une station d'énergie Jackery via le connecteur DC.

Comment orienter correctement le panneau solaire ?

Utilisez l'indicateur d'orientation situé sur la poignée. Lorsque l'ombre du repère se trouve au centre du cercle blanc, le panneau fait face au soleil et produit un maximum d'énergie. Ajustez la position régulièrement.

Le SolarSaga 100 est-il étanche ?

Oui, il possède un indice d'étanchéité IP68, ce qui le protège contre la poussière et l'immersion prolongée dans l'eau. Cependant, n'immergez pas les connecteurs électriques et nettoyez-le avec un chiffon humide.

Puis-je connecter plusieurs panneaux solaires ensemble ?

Oui, vous pouvez brancher deux SolarSaga 100 à l'aide du connecteur inclus (Y-branch) pour doubler la puissance, puis brancher le tout sur une station Jackery. Ne dépassez pas la tension maximale du système (60 V).

Quelle est la puissance réelle en conditions nuageuses ?

La puissance varie selon l'ensoleillement. En conditions nuageuses, elle peut être réduite de 50 % à 80 %. Le panneau bifacial capte aussi la lumière réfléchie, ce qui améliore le rendement par rapport aux panneaux standard.

Comment nettoyer le panneau solaire ?

Utilisez un chiffon humide non abrasif pour essuyer délicatement la surface. Ne frottez pas avec des objets pointus, n'utilisez pas de produits corrosifs et n'immergez jamais le panneau dans l'eau.

Le panneau est-il compatible avec d'autres marques de stations ?

Le connecteur CC8020 est spécifique aux stations Jackery. L'adaptateur CC7909 permet de s'adapter à d'autres stations Jackery. Pour d'autres marques, vérifiez la tension (Voc 24,8 V) et utilisez un adaptateur approprié, mais la garantie pourrait ne pas couvrir les dommages.

Que faire en cas de dommage ou de panne ?

Contactez le service client Jackery à [e-mail] dans les 3 ans suivant l'achat si le défaut est couvert par la garantie. Vous pouvez aussi demander un remplacement via le formulaire en ligne. Une assistance technique à vie est disponible.

Comment prolonger la garantie au-delà de 3 ans ?

Enregistrez votre produit en ligne sur le site Jackery ou envoyez un email à [e-mail] pour activer une extension de garantie de 2 ans supplémentaires, passant ainsi à 5 ans au total.

Puis-je utiliser le panneau en hiver ou par temps froid ?

Oui, la plage de fonctionnement est de -20 °C à 65 °C. Les performances peuvent être légèrement réduites par grand froid, mais le panneau reste fonctionnel. Évitez de le plier ou manipuler à des températures extrêmes pour ne pas endommager les cellules.

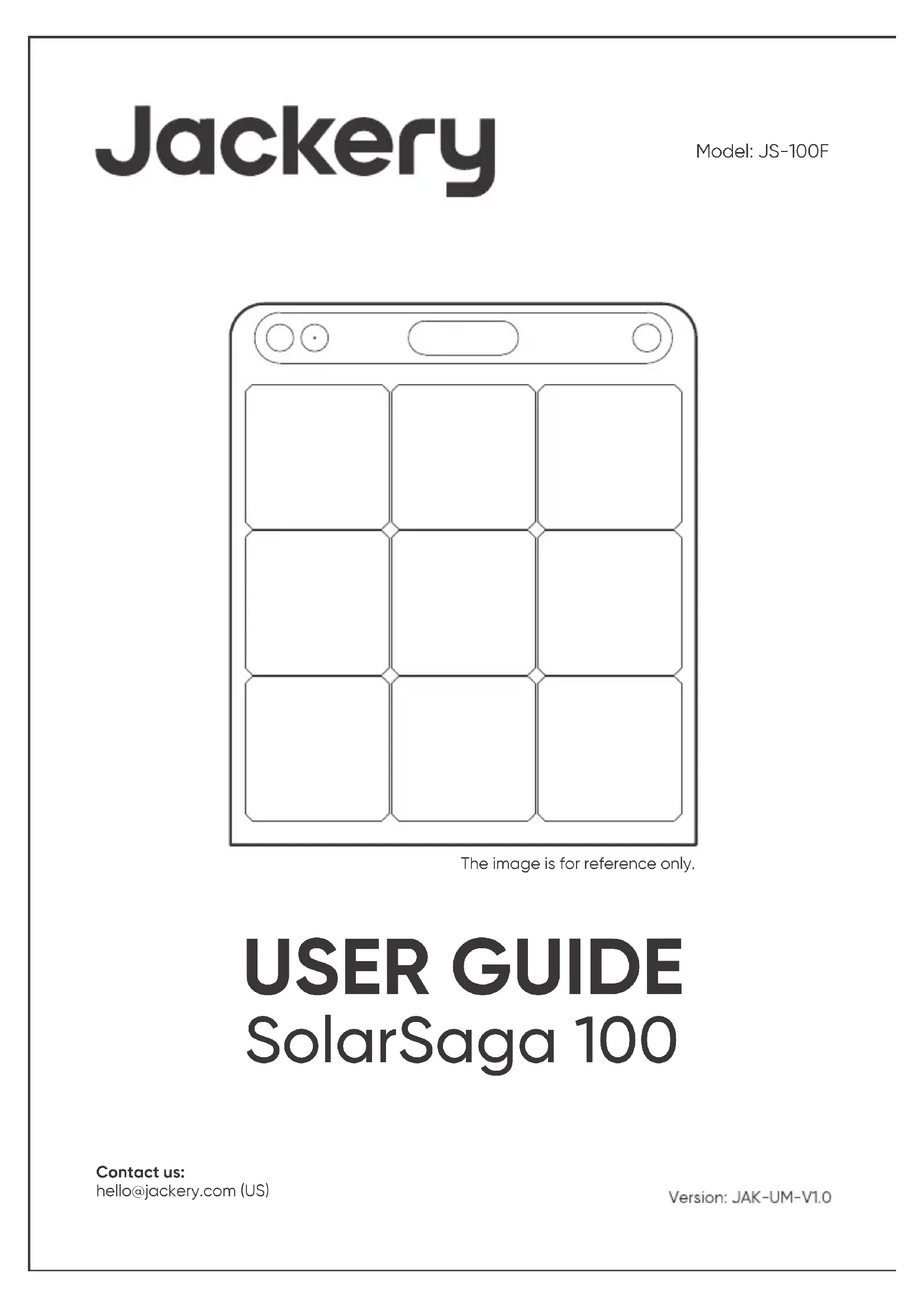

MODE D'EMPLOI SolarSaga 100 Jackery

Nom du produit: SolarSaga 100

Numéro de modele: JS-100F

Données électriques	Conditions de test (STC)	Gain avec la bifacialité (BNPI)
Puisance maximale (Pmax)	100 W±5 W 104 W±5 W
Tension en circuit ouvert (Voc)	24,8 V±5 %	25 V±5 %
Intensité de court-circuit (Isc)	5,4 A±5 %	5,8 A±5 %
Tension au point de puissance maximale (Vmp)	20,0 V±5 %	20,1 V±5 %
Courant au point de puissance maximale (Imp)	5,0 A±5 %	5,2 A±5 %
Tension maximale du système	60 V
Courant maximal inverse	15 A
Classe de protection contre les chocs électriques	Classe II
Niveau d'étanchéité	IP68
Plage de température de fonctionnement	-20 °C~65 °C (-4 °F~149 °F)
Dimensions (déplié)	1220x552x20 mm
Dimensions (plié)	610x552x35 mm
Poids	3,6 kg±0,3 kg
Coefficient de bifacialité (arrière/avant)	Pmax>30 %, Voc>95 %, Isc>32 %
Coefficient de température de tension	-0,268 %/ °C
Coefficient de température de puissance	-0,29 %/ °C
Produits de consommation photovoltaiques	IEC TS 63163 Catégorie de produits de consommation 2

STC (1000 W/m², 25 °C, AM1,5). BNPI (Avant 1000 W/m², Arrière 135 W/m², 25 °C, AM1,5).
Dépliez le support et placez-le sur une surface plane. La charge supportée théorique est de 1600
Pa, et le facteur de sécurité est de 1,5.

Adaptateur multifonctionnel

Sortie USB-A	5 V=2,4 A
Sortie USB-C	5 V=3 A

CONSEILS DE SECURITE

• Veuillez dire le guide d'utilisation avant d'utiliser ce produit.
• Ne tordez pas les panneaux solaires pliables.
• Ne placez pas les panneaux solaires pliables prés d'arbres, de batiments ou autres zones ombragées lors de leur utilisation.
• N'immergez pas les panneaux solaires pliables dans l'eau ou tout autre liquide.
• Ne mettez pas les panneaux solaires directement dans l'eau. Utilisez un chiffon humide pour les essuyer delicatement lors du nettoyage.
• N'utilisez pas ou ne stockez pas les panneaux solaires pliables prés de flammes nues ou de matières inflammables.
• Ne rayez pas les panneaux solaires pliables avec des objets pointus.
• N'appliquez pas de substances corrosives sur les panneaux solaires pliables.
• Ne marchez pas et ne placez pas d'objets lourds sur les panneaux solaires pliables.
• Ne démontez pas les panneaux solaires pliables.
• Le circuit de sortie de l'ensemble de panneaux solaires pliables doit être raccordé correctement à l'équipement, et un branchement inversé des pôles positif et négatif est strictement interdit.
• Vérifiez l'objet de branchement des différents composants électroniques, cables et fiches avant utilisation.
• Il est strictement interdit de faire tomber les produits en raison de leur nature. Dans le cas contraire, cela pourrait cause des dommages internes au panneau solaire, rendant le produit inutilisable.
• Ce produit ne peut pas être fixé lors de l'installation. Rangez les panneaux solaires pliables portables en cas de vents forts, de grêle et autres intempéries afin d'éviter tout dommage au produit ou autres dangers.

FR

• Dans des conditions normales, les modules photovoltaiques peuvent être exposés à des tensions ou des courants plus élevés par rapport à ceux en conditions d'essai standard. Par conséquent, pour calculer la tension nominale du composant, le courant nominal du conducteur et la taille du dispositif de commande connecté à la sortie du panneau solaire, il est nécessaire de multiplier par 1,25 les valeurs de l'intensité de court-circuit (Isc) et de la tension en circuit ouvert (Voc) marquées sur le module.
• Toute dépréciation du produit peut entraîner un choc électrique ou un incendie.
• Ne laissez pas la lumière artificielle briller directement au-dessus des modules ou des panneaux solaires.

CONSEILS D'UTILISATION

Branchez le cable au panneau solaire et au port d'entrée CC de la station d'énergie portable.

Conseil: Le cable est assorted d'un adaptateur pour etre branché a n'importe quelle station d'énergie portable Jackery.

1. Connecteur CC8020: est adapté au port d'entrée CC des stations d'énergie portables de Jackery (diamètre de 8,1 mm).
2. Adaptateur CC8020 vers CC7909 : adapté au port d'entrée CC de la station d'alimentation portable Jackery (diamètre : 8,0 mm).

Ce cable de charge polyvalent est uniquement compatible avec le SolarSaga 100, veuillez ne pas l'utiliser avec d'autres modèle de panneaux solaires.

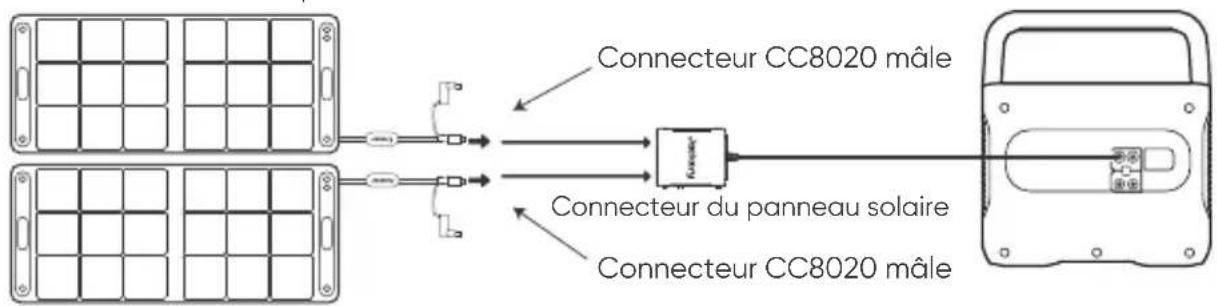

Lors de l'utilisation du connecteur de panneau solaire

Branchez les deux panneaux solaires au connecteur, puis branchez le connecteur au port d'entrée CC de la station d'alimentation portable.

Pour maximiser la production d'énergie, ajustez la position du SolarSaga 100 au cours de la journée pour que la surface du panneau soit pleinement exposée aux rayons du soleil.

Indicateur d'orientation

Les poignées sont équipées d'un indicateur d'orientation. Lorsque les rayons du soleil touchent la surface, une ombre apparait sur l'indicateur.

Si elle est positionnée dans le cercle interieur blanc, le panneau solaire est bien orienté face au soleil et il peut produit de l'énergie de façon optimale. En revanche, si elle est positionnée à un autre endroit, vous devez ajuster la position du panneau solaire jusqu'à ce que l'ombre pointe au centre.

ALIMENTEZ VOTRE APPAREIL

REMARQUE: Cet équipement a ete teste et declare conforme aux limites concernant les apparils numériques de classe B, conformement à la partie 15 du reglement de la FCC. Ces limites sont conques pour offrir une protection raisonnable contre les interfrences dangereuses dans le cadre d'une installation residentielle. Cet équipement generne, utilise et emet des ondes radios qui peuvent, si cet équipement n'est pas installe et utilise conformement aux instructions, perturber les communications radios. Toutefois, il n'y a aucune garantie qu'aucune interfrecence ne se produise lors d'une installation particuliere. Si cet équipement trouble la reception de la radio ou de la television, ce qui peut etre déterminé en eteignant et en allumant cet équipement, l'utiliser est encouragé a tenter de corriger ces interfrences en essayant une ou plusieurs des mesures suivantes :

-- Réorientez ou déplacez l'antenne de réception.
-- Eloiignez l'équipement du récepteur.
-- Connectez l'équipment à une prise d'un autre circuit que celui auquel le récepteur est connecté.
-- Consultez le revendeur ou bien demandez de l'aide à un technicien de radio/television experimenté.

MODIFICATION: Tout changement ou modification non expressement approuve par le titulaire de cet appeareil pourrait annuler l'autorisation de l'utiliseur a utiliser l'appareil.

GARANTIE

La garantie limite de Jackery couvre le produit de l'acheteur initial contre les defaute de matieres aux et de fabrication pour une durée de 36 mois à compter de la date d'achat. Les dommages resultant d'une usure normale, d'une alteration, d'un usage abusif, d'une négligence, d'un accident, d'une réparation effectuee par toute entite autre que le service apres-vente agree ou de catastrophes naturelles ne sont pas inclus.

Pendant la période de garantie et après verification des defaults, ce produit pourra etre remplace une fois qu'il aura ete renvoye, accompagne de son justificatif d'achat.

Garantie prolongée de 2 ans : Pour activer la prolongation de la garantie, vous devez enregistrer votre produit en ligne ou contacter le service client à l'adresse [e-mail].

NOUS CONTACTER

Pour toutes demandes ou observations relatives à nos produits, envoyez-nous un email à l'adresse [e-mail]. Nous vous répondrons dans les mêleurs délais. Si vous rencontres des problèmes relatifs à la qualité avec le produit, vous pouvez demander son remplacement ou son remboursement en replissant et soumettant le formulaire de demande à l'adresse www.jackery.com/support/.

SERVICECLIENT

Garantie limitée de 3 ans

[e-mail]

Assistance technique à vie
