MANUAL DE UTILIZADOR SolarSaga 100 Jackery
Nome do produto: SolarSaga 100
Número do Modelo: JS-100F
| Dados Elétricos | STC BNPI | |
| Potência de Pico (Pmax) | 100W±5W 104W±5W | |
| Tensão de circuito aberto (Voc) | 24,8V±5% | 25V±5% |
| Corrente de curto-circuito (Isc) | 5,4A±5% | 5,8A±5% |
| Tensão de Energia (Vmp) | 20,0V±5% | 20,1V±5% |
| Corrente de Energia (Imp) | 5,0A±5% | 5,2A±5% |
| Tensão Maxima do Sistema | 60V | |
| Corrente Reversa Maxima | 15A | |
| Classe de Proteção Contra Choque Elétrico | Classe II | |
| Nível à Prova d'Água | IP68 | |
| Faixa de temperatura operacional | -20°C~65°C (-4°F~149°F) | |
| Dimensoes (desdobrado) | 1220x552x20mm | |
| Dimensoes (dobrado) | 610x552x35mm | |
| Peso | 3,6 kg±0,3 kg | |
| Coeficiente de Bifacialidade (traseira/frontal) | Pmax>30%, Voc>95%, Isc>32% | |
| Coeficiente de Temperatura de Tensão | -0,268%/°C | |
| Coeficiente de Temperatura de Energia | -0,29%/°C | |
| Produtos de consumo fotovoltaicos | IEC TS 63163 Categoria de produits de consumo 2 | |
STC (1000W/m², 25°C, AM 1,5). BNPI (Frontal 1000W/m², Traseira 135W/m², 25°C, AM 1,5). Abra o suporte e cologne-o em uma superficie plana. A cargo de projet e de 1600Pa, e o fator de seguranca é 1,5 vezes.
Adaptador Multifunctional
| Saida USB-A | 5V=2,4A |
| Saida USB-C | 5V=3A |
DICAS DE SEGURANÇA
- Por favor, leia o guía de usuario antes de utilizar este produit.
- Não dobre os paineis solares dobráveis.
* Nao colque os paineis solares dobraveis em arvores, predos ou otheras areas com sombra para o uso. - Não mergerulhe os painéis solares dobráveis em água ou qualquer outras liquido.
- Não colque os painéis solares diretamente na água mas sim passe um pano úmido suavemente ao limpar.
* Nao use ou armazene os paineis solares dobraveis perto de chamas abertas ou materiais inflamavaes. - Não risque os painéis solares dobráveis com objetos pontiagudos.
- Não coloque substâncias corrosivas nos painés solares dobráveis.
- Não pise ou colque objetivos pesados nos paineis solares dobráveis.
- Não desmonte os painéis solares dobráveis.
- O circuito de saida do pacote de painéis solaresográveis deve ser connectado corretamente ao equipamento, e a conexão reversa dos pálos positivo e negativo é estritamente proibida.
- Verifique o status de connexão de various componentes, fios e plugues, antes de usar.
- É estritamente proibidodeerarcairosprodukdo devidànatureza do material.Caso contrario,pode causr danos internos ao paineol solar, tornando o produto inutilizavel.
- Este produit não pode ser fixado para instalação. Guarde os painéis solaresográveis portáteis em caso de ventos fortes, granizo e outras condições climáticas severas para fazer danos ao produits ou outros perigos.
12x - 1 = 98x
- Em circunstâncias normais, os modulos fotovoltaicos podem ser expostos a correntes ou tensões superiores as condições de teste padrão. Portanto, ao calcular a tensão nominal do componente, a corrente nominal do conductor e o tamanho do disposítivo de controle concretão à saída fotovoltaica, é necessário multiplicar os values da corrente de curto-circuito (Isc) e da tensão de circuito aberto (Voc) marcados no componente por um fator de 1,25.
- Qualquer dano ao produits pode causar umCHOque elétrico ou um incéndio.
* Nao permita que holofotes artificais incidam diretamente sobre os modulos ou paineis solares.
COMO USAR

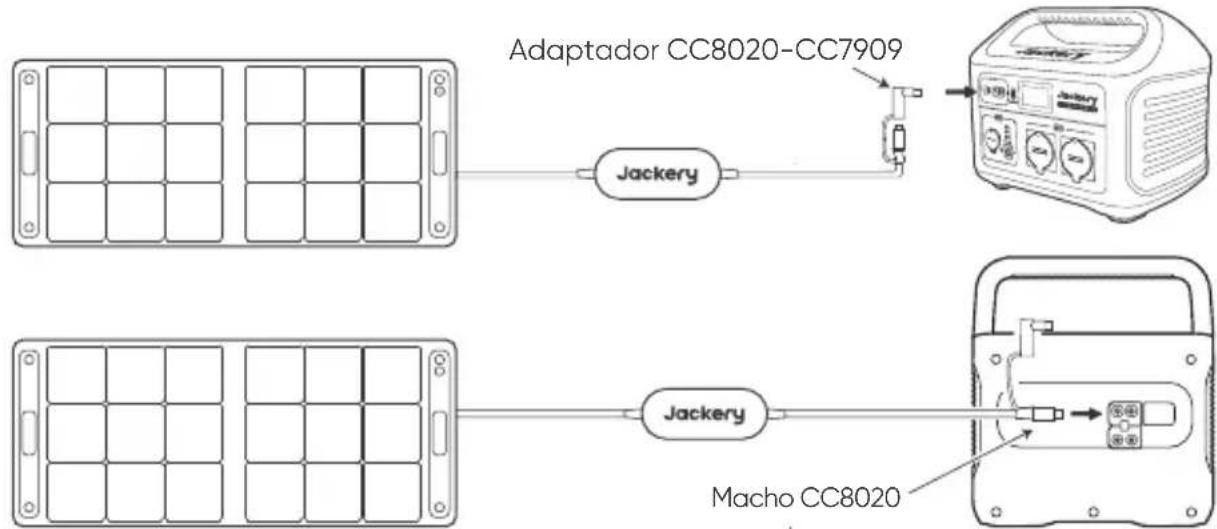

Conecte o cabo ao painel solar e a porta de entrada CC da estacao de energia portafil.
Dica: o cabo vem com um adaptor que permit a conexão a qualquer estação de energia portátil Jackery.
- Conector CC8020: adequado para a porta de entrada CC da estacao de energia portatil Jackery (diametro: 8,1 mm).
- Adaptador CC8020-CC7909: adequado para a porta de entrada CC da estatão de energia portátil.
Jackery (diétrto: 8,0 mm).
Este cabo de correamento multifunções é compatível com o SolarSaga 100 e não deve serutilado com outros paineis solares.

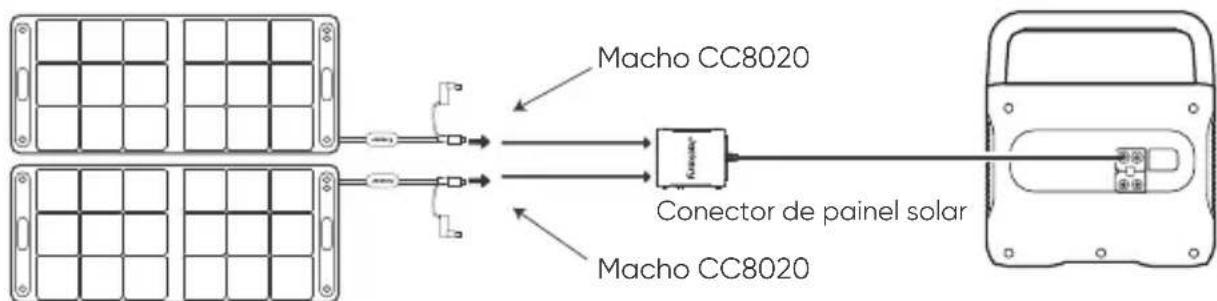

Ao usar o Conector do Pailel Solar
Conecte osinous painesis solares ao conector do pailen solar respectivamente e, em seguida, conecte o conector do pailen solar a porta de entrada CC da estacao de energia portatil.
Para maximizing a geração de energia, ajuste a orientação do SolarSaga 100 ao longo do dia para garantir a exposação total da superficie do pailé à luz solar direta.

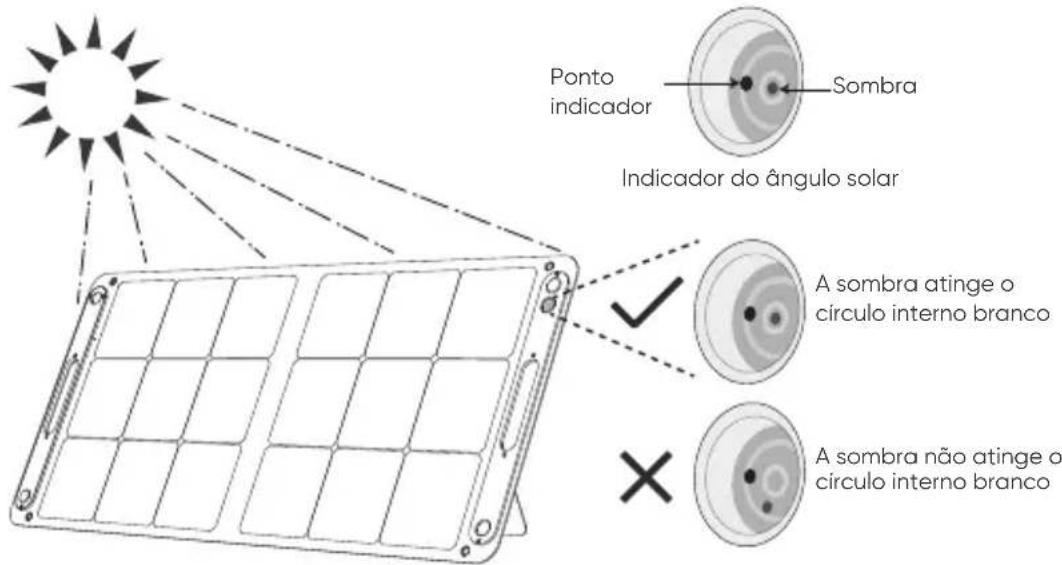

A alça de transporte tem um indicator de ángulo solar. quando a luz do sol atinge sua superficie, uma sombra aparece em sua parte inferior.
Se a sombra atingir o circulo interno branco na parte inferior, significa que o pailen solar está voltado diretamente para o sol e você pode obter a geração ideal de energia; caso contrário, sugerimos que ajuste o ángulo às vezes aconteça.

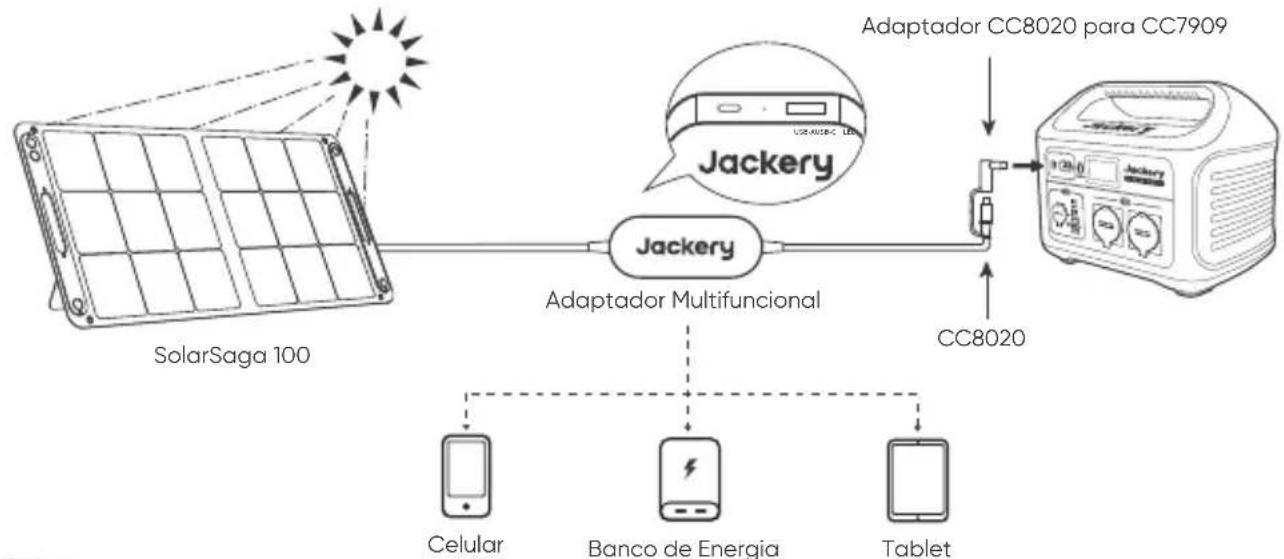

ALIMENTE SEU DISPOSITIVO
Observação: Este equipamento foi testado e está em conformidade com os limites para um disposito digital Classe B, de acordo com a�� 15 das Regras da FCC. Esses limites são projetados para fazer proteção razoavel contra interferência prejudicial em uma instalação residencial. Este equipamento gera, usa e pode irradiar energia de radiofrequência e, se não for instalado e uso de acordo com as instruções, poderá Causear interferência prejudicial nas comunicações de radio. No entanto, não há garantia de que não ocorrora interferência em uma instalação determinada. Se este equipamento Causear interferência prejudicial à receção de radio ou televisão, o que pode ser determinado ligando e desligando o equipamento, sugere-se que o 用户 tente corrigir a interferência através de uma ou mais das seguides medidas:
-- Reorientar ou reposicionar a antenna receptora.
-- Augmentar separacao entre o equipamento e o receptor.
-- Conectar o equipamento em una toma de um circuito differente daquele ao qual o receptor está connectado.
-- Consultar o revendedor ou um专业技术e de radio/TV experiente para obter ajuda.
MODIFICACAO: quaisquer alteracoes ou Mudicacoes nao expressamente aprovadas pelo proprietario于此 dispositovo poder anular a autoridade do usuario para operar o dispositovo.
GARANTIA
O produits é coberto por uma garantia limitada da Jackery para o comprador original, que cobre ou produits contra defeitos de fabricações e de materiais por 36 meSES a partir da data de compra (danos causados por desgaste normal, alteracao, uso indevido, negligencia, acidente, service prestado por qualquer pessoa que nao sera um centro de service autorizzato ou caso fortuito não está incluidos). Durante o periodo de garantia e mediante verificacao de defeitos, este produits sera substituicao quando devolvido com o devido comprovante de compra.
Extensão de Garantia de 2 anos: Para ativar a Extensa de Garantia, deve registrar o seu produto online ou contactar a mesma equipe de apoio ao cliente em hello@jackery.com para prolongar o tempo de duração da garantia padrão.
ENTRE EM CONTATO CONOSCO
Para qualquer dúvida ou commentário sobre elesiros,envie um e-mail para hello@jackery.com,e responderemos o mais rápido possivel. Se houver algoum problema relacionado a qualida do produits,você poderá solicitar a substituição ou o reembolso enviando um formulário de solicitação em www.jackery.com/support/.
ATENDIMENO AO CLIENTE
3 anos de garantia limitada
Suporte的技术ico vitalcio
