MODE D'EMPLOI Ovation CYC 3 FC Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation CYC 3 FC (MdR) reprend des informations de base sur cet appareil notamment en matière de montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance inférieure à 7,55 pi (2,3 m).
• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
• La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiée.
• Ce luminaire est uniquement réservé à un usage professionnel.
  • N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
• Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
• ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.
• Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable dans un rayon de 20 cm de l'appareil lorsque celui-ci fonctionne.
• Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
• N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
• N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
• Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
• Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.
  • La température de démarrage minimale est de -20°C (-4°F). Ne pas démarrer l'appareil à des températures plus basses.
  • La température ambiante minimale est de -30^ ( -22^ ). Ne pas utiliser l'appareil à des températures plus basses.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'équipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce Qui est Inclus

• O v a t i o n C Y C 3 F •② fixations Omega avec matériel de montage
- Cordon d'alimentation Seetronic Powerkon IP65 - Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron	Jaune/Cuivré
Neutre CA Blanc Bleu	Argenté
Terre CA	Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de l'alimentation.
2. À l'aide d'un tournevis à tête plate, dévissez le couvercle du porte-fusible du boîtier.
3. Retirez le fusil obsolète et remplacez-le par un fusible en bon état de même type et ampérage.
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation CYC 3 FC fonctionnera avec une console DMX au moyen d'une connexion série DMX à 5 broches. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation CYC 3 FC utilise une connexion de données DMX standard pour ses personnalités DMX : 1Ch, 3Ch, 5Ch, 7Ch, 10Ch, 12Ch, 13Ch, 16Ch, 17Ch, 33Ch et HSV. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexion Maître/Esclave

Le Ovation CYC 3 FC utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation CYC 3 FC supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Mise à jour logicielle par USB

Le Ovation CYC 3 FC supporte une mise à jour logicielle par USB à l'aide du port USB intégré. Pour mettre à jour le logiciel à l'aide d'une clé USB, procédez comme suit:

1. Allumez l'appareil et branchez la clé USB dans le port USB.
2. Une fois que la clé USB a été détectée, le message « Upgrade Firmware » (mise à jour du micrologiciel) s'affiche. Appuyez sur .
3. Si un message différent apparaît à l'écran, recherchez le logiciel mis à jour dans le menu (Update Firmware) et sélectionnez parmi Only This Unit, Multiple Units ou Other Fixture Type. Une liste des fichiers logiciels de mise à jour s'affiche.
4. Sélectionnez le fichier à télécharger. Le message « Are you sure? » (êtes-vous sûr ?) s'affiche. Appuyez sur .
5. Si le fichier sélectionné est correct, la mise à niveau se termine. Redémarrez l'appareil. Si le fichier sélectionné est incorrect, la mise à niveau échoue et l'affichage revient au menu principal. Répétez les étapes 1 à 3 en utilisant le bon fichier.

L'option « Other Fixture Type » ne peut être sélectionnée que pour les produits connectés compatibles avec le Upload 03 (les 2 premiers chiffres du code article doivent être 03).

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Soyez sûr que les crochets sont capables de supporter le poids du produit. Pour voir notre gamme de crochets, rendez-vous sur http://trusst.com/productcategory/truss-clamps.

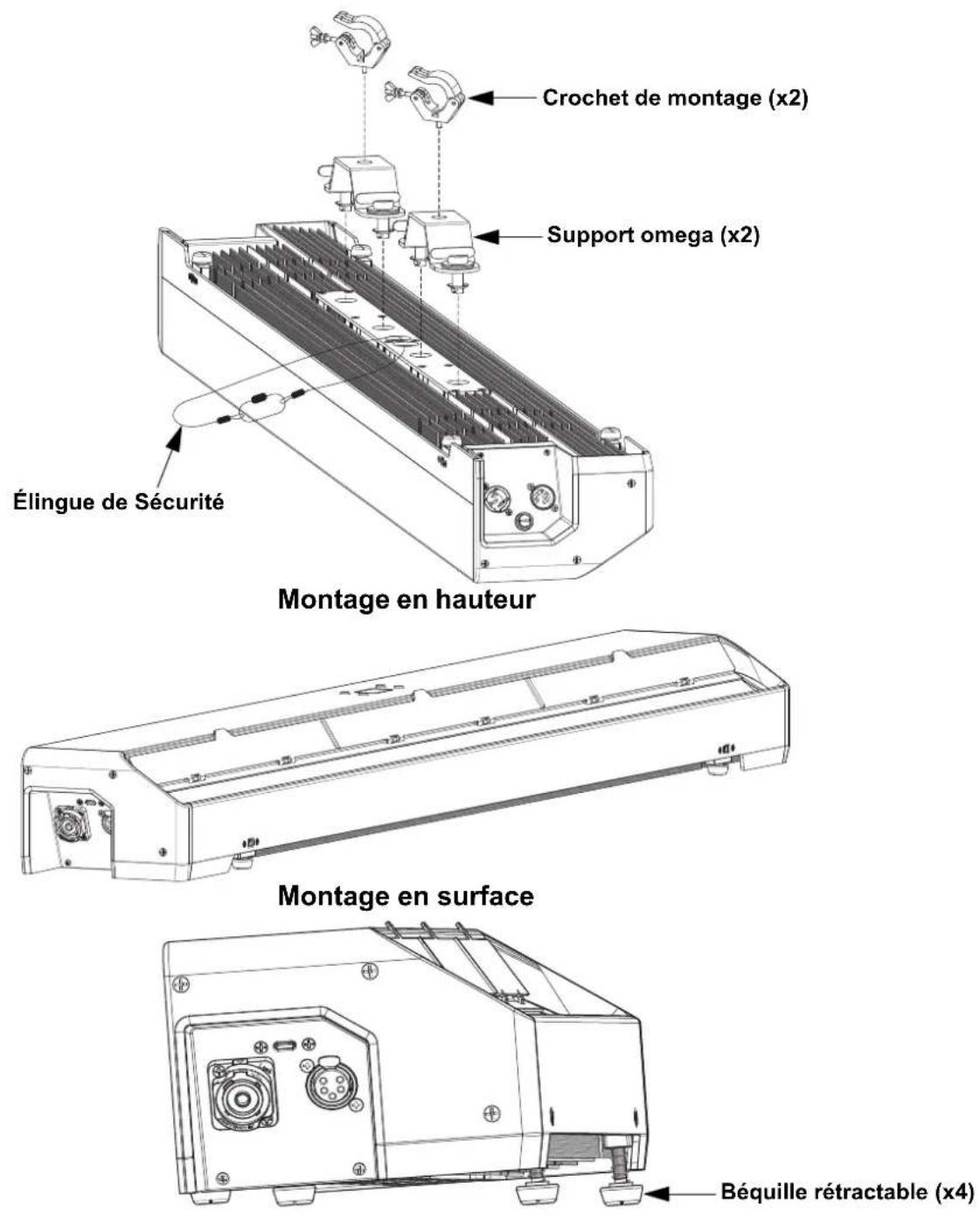

Schéma de Montage de l'Appareil

Roue de Couleurs Virtuelles (VCW)

Le Ovation CYC 3 FC dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX. Plus de 30 couleurs pré-mélangées, personnalisées par nos ingénieurs, sont disponibles pour faciliter la programmation. Les valeurs DMX utilisées pour mélanger ces couleurs sont indiquées ci-dessous. Vous pouvez ajuster l'intensité globale du Ovation afin de reproduire plus fidèlement les couleurs que vous avez l'habitude d'utiliser. Un graphique est disponible sur notre site Web à l'adresse www.chauvetprofessional.com pour comparer nos couleurs pré-mélangées avec des couleurs de gel populaires. Ce tableau est fournit uniquement à des fins de comparaison et ne certifie pas que nos couleurs pré-mélangées correspondent aux couleurs de gel énumérées.

Gamme de couleurs

Valeurs DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

Les couleurs ci-dessus sont des rendus simulés de couleurs produits sur base des couleurs émises par les appareils à incandescence. Chauvet ne peut garantir l'exactitude du rendu d'une couleur.

Gamme des températures de couleur

Valeurs DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	172	110	037	255	255
026 ⇔ 050	3000K	156	126	044	255	255
051 ⇔ 075	3200K	144	142	049	255	255
076 ⇔ 100	3500K	128	159	062	255	255
101 ⇔ 125	4000K	096	183	073	255	255
126 ⇔ 150	4500K	084	209	091	255	255
151 ⇔ 175	5000K	074	221	109	255	255
176 ⇔ 200	5600K	064	244	126	255	255
201 ⇔ 225	6000K	059	255	137	255	255
226 ⇔ 250	6500K	050	255	148	255	255
251 ⇔ 255	--	000	000	000	000	000

Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Parcours les listes ou les menus vers le haut, augmente les valeurs numériques dans une fonction
	Parcours les listes ou les menus vers le bas, diminue les valeurs numériques dans une fonction

Code d'accès

Une fois affiché, saisissez le code d'accès suivant comme suit: , , , , .

Ce code ne peut pas être modifié et doit être saisi sur demande.

Plan du Menu

Reportez-vous à la page du produit Ovation CYC 3 FC sur www.chauvetprofessional.com pour la dernière carte des menu.

Menu Principal	Niveaux de Programmation Description
DMX Address	001-512*				Sélectionne l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
DMX Channel	1Ch	Virtual Color Wheel ____		____	1-canal: gradateurVoirGamme de couleurs
		Color Temperature		____	VoirGamme des températures de couleur
		Manual Color Mixer	Red	000-255	Combine les couleurs rouge, vert, bleu,ambre et lime pour un résultat personnalisé (0-100%)
			Green
			Blue
			Amber
			Lime
	3Ch				3-canaux: gradation, roue de couleur virtuelle, température de couleur
	5Ch 5-canaux: RGBAL
	7Ch 7-canaux: gradation, RGBAL, stroboscope
	10Ch				10-canaux: gradation 16-bit, RGBAL, stroboscope, roue de couleur virtuelle, température de couleur
	12Ch				12-canaux: gradation, RGBAL, stroboscope, roue de couleur virtuelle, température de couleur, programmes automatiques, vitesse automatique, contrôle
	13Ch				13-canaux: gradation 16-bit, RGBAL 16-bit, stroboscope
	16Ch				16-canaux: gradation 16-bit, RGBAL 16-bit, stroboscope, roue de couleur virtuelle, température de couleur, contrôle
	17Ch				17-canaux: gradation, 3 cellules RGBAL, stroboscope
	33Ch				17-canaux: gradation 16-bit, 16-bit 3 cellules RGBAL, stroboscope
	HSV 3-canaux: commande HSV
Menu Principal	Niveaux de Programmation Description
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer000-255	Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur.Consultez la sectionGamme de couleurs pour en connaître les valeurs spécifiques.
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K	Dimmer000-255	Températures de couleur de blanc prédéfinies. Simule une lampe tungstène à la température de couleur spécifiée.Consultez la sectionGamme des températures de couleurpour les valeurs spécifiques
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red	000-255	Combine les couleurs rouge, vert, bleu,ambre et lime pour un résultat personnalisé (0-100%)
		Green
		Blue
		Amber
		Lime
Menu Principal	Niveaux de Programmation			Description
Virtual Color Wheel (suite)	Color X-Fade Speed	Off		Fondu enchaîné de la Roue de Couleurs Virtuelles éteint
		X-Fade Speed 1		Vitesse de fondu enchaîné de la Roue de Couleurs Virtuelles, rapide (1) à lent (4)
		X-Fade Speed 2
		X-Fade Speed 3
		X-Fade Speed 4
Auto Show	Auto 1		Speed 001-100	Sélectionne les programmes automatiques et vitesse auto
	Auto 2
	Auto 3
	Auto 4
	Auto 5
Red Shift	On Active ou désactive la fonction passe au rouge (les LED ambre imitent une lampe lors de la gradation)
	Off
Master/Slave	Master Mode maître
	Slave Mode esclave
Dimmer Curve	S Curve			Définir la courbe de gradation
	Linear
	Square
	Inverse Square
Dimmer Mode	Off Assombrissement linéaire
	Dimmer 1 Courbe de gradation rapide
	Dimmer 2 Courbe de gradation intermédiaire
	Dimmer 3 Courbe d'assombrissement lente
White Balance	Off			Utilise le paramétrage de blanc définit en usine
	Manual	Red	de LED verte	Définit la valeur maximale de LED rouge
		Green Définit la valeur maximale de LED verte
		Blue Définit la valeur maximale de LED bleue
		Amber Définit la valeur maximale de LED ambre
		Lime Définit la valeur maximale de LED lime
LED Frequency	600Hz			Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S			Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S			Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2Min			Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	Always On Affichage rétro-éclairage toujours active
Information	Fixture Hours __ H			Affiche le nombre total des heures du produit
	LED Hours __ H		Affiche le nombre total des heures du LED
	Version		V__	Affiche la version du logiciel installée
	UID		--------	Affiche UID actuel #
Temperature	Temp A__°C			Affiche les températures actuelles du produit
	Temp B__°C
	Temp C__°C
Upgrade Firmware	Only This Fixture	____.CHL		Sélectionne un fichier de mise à jour pour ce produit, ou affiche «No such file!»
		...
	Multiple Fixture	____.CHL		Sélectionne un fichier de mise à jour pour ce produit et des produits Ovation CYC 3 FC connectés, ou affiche «No such file!»
		...
	Other Fixture Type	____.CHL Sélectionne un fichier de mise à jour pour les autres produits connectés, ou affiche «No such file!»
		...
Factory Reset	No			Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

Valeurs DMX

HSV

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Teintes 000 ⇔ 255 0–100%
2 Saturation 000 ⇔ 255 0–100%
3 Valeur 000 ⇔ 255 0–100%

33Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3	Rouge 1	000 ⇔ 255	0–100%
4	Rouge fin 1	000 ⇔ 255	0–100%
5	Vert 1	000 ⇔ 255	0–100%
6	Vert fin 1	000 ⇔ 255	0–100%
7	Bleu 1	000 ⇔ 255	0–100%
8	Bleu fin 1	000 ⇔ 255	0–100%
9	Ambre 1	000 ⇔ 255	0–100%
10	Ambre fin 1	000 ⇔ 255	0–100%
11	Lime 1	000 ⇔ 255	0–100%
12	Lime fin 1	000 ⇔ 255	0–100%
13	Rouge 2	000 ⇔ 255	0–100%
14	Rouge fin 2	000 ⇔ 255	0–100%
15	Vert 2	000 ⇔ 255	0–100%
16	Vert fin 2	000 ⇔ 255	0–100%
17	Bleu 2	000 ⇔ 255	0–100%
18	Bleu fin 2	000 ⇔ 255	0–100%
19	Ambre 2	000 ⇔ 255	0–100%
20	Ambre fin 2	000 ⇔ 255	0–100%
21	Lime 2	000 ⇔ 255	0–100%
22	Lime fin 2	000 ⇔ 255	0–100%
23	Rouge 3	000 ⇔ 255	0–100%
24	Rouge fin 3	000 ⇔ 255	0–100%
25 Vert	3 000 ⇔ 255 0–100%
26 Vert	fin 3 000 ⇔ 255 0–100%
27 Bleu	3 000 ⇔ 255 0–100%
28 Bleu	fin 3 000 ⇔ 255 0–100%
29 Ambre	3 000 ⇔ 255 0–100%
30 Ambre	fin 3 000 ⇔ 255 0–100%
31 Lime	3 000 ⇔ 255 0–100%
32 Lime	fin 3 000 ⇔ 255 0–100%
33 Stroboscope		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide

17Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100%
2	Rouge 1	000 ⇔ 255	0–100%
3	Vert 1	000 ⇔ 255	0–100%
4	Bleu 1	000 ⇔ 255	0–100%
5	Ambre 1	000 ⇔ 255	0–100%
6	Lime 1	000 ⇔ 255	0–100%
7	Rouge 2	000 ⇔ 255	0–100%
8	Vert 2	000 ⇔ 255	0–100%
9	Bleu 2	000 ⇔ 255	0–100%
10 Ambre 2 000 ⇔ 255 0–100%
11	Lime 2	000 ⇔ 255	0–100%
12	Rouge 3	000 ⇔ 255	0–100%
13 Vert 3 000 ⇔ 255 0–100%
14 Bleu 3 000 ⇔ 255 0–100%
15 Ambre 3 000 ⇔ 255 0–100%
16 Lime 3 000 ⇔ 255 0–100%
17 Stroboscope		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide

16Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	G r a d a	t e	u r 000 ⇔ 255 0–100%
2 Gradateur fin 000 ⇔ 255 0–100%
3 Rouge 000 ⇔ 255 0–100%
4 Rouge fin 000 ⇔ 255 0–100%
5	V e r t	000 ⇔ 255 0–100%
6	V e r t f	i n	000 ⇔ 255 0–100%
7	Bleu	000 ⇔ 255	0–100%
8	B l e u f	i n	000 ⇔ 255 0–100%
9	Ambre	000 ⇔ 255	0–100%
10	Ambre fin	000 ⇔ 255	0–100%
11	Lime	000 ⇔ 255	0–100%
12	Lime fin	000 ⇔ 255	0–100%
13	Stroboscope	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
14	Roue de Couleurs Virtuelles	000 ⇔ 255	Voir la Gamme de couleurs
15	Température de la Couleur	000 ⇔ 255	Voir la Gamme des températures de couleur
16	Contrôle(maintenez pendant 3 secondes)	000 ⇔ 007	Pas de fonction
		008 ⇔ 015	Réinitialisation du gradateur
		016 ⇔ 023	Décalage rouge activé
		024 ⇔ 031	Décalage rouge désactivé
		032 ⇔ 039	Courbe de gradateur S-courbe
		040 ⇔ 047	Courbe de gradateur linéaire
		048 ⇔ 055	Courbe de gradateur carré
		056 ⇔ 063	Courbe de gradateur carré inversé
		064 ⇔ 071	Arrêt du mode de vitesse d'assombrissement
		072 ⇔ 079	Mode 1 de vitesse d'assombrissement (rapide)
		080 ⇔ 087	Mode 2 de vitesse d'assombrissement
		088 ⇔ 095	Mode 3 de vitesse d'assombrissement (lente)
		096 ⇔ 127	Réservé pour une utilisation future
		128 ⇔ 135	Fondu enchaîné de la Roue de Couleurs Virtuelles éteint
		136 ⇔ 143	Vitesse de fondu enchaîné de la VCW 1 (rapide)
		144 ⇔ 151	Vitesse de fondu enchaîné de la VCW 2
		152 ⇔ 159	Vitesse de fondu enchaîné de la VCW 3
		160 ⇔ 167	Vitesse de fondu enchaîné de la VCW 4 (lente)
		168 ⇔ 255	Réservé pour une utilisation future

13Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇌ 255 0–100%
2 Gradateur fin 000 ⇌ 255 0–100%
3 Rouge 000 ⇌ 255 0–100%
4 Rouge fin 000 ⇌ 255 0–100%
5	V e r t	000 ⇌ 255 0–100%
6	V e r t f	i n	000 ⇌ 255 0–100%
7	Bleu	000 ⇌ 255	0–100%
8	B l e u f	i n	000 ⇌ 255 0–100%
9	Ambre	000 ⇌ 255	0–100%
10	Ambre fin	000 ⇌ 255	0–100%
11	Lime	000 ⇌ 255	0–100%
12	Lime fin	000 ⇌ 255	0–100%
13	Stroboscope	000 ⇌ 010	Pas de fonction
		011 ⇌ 255	Stroboscope, lent à rapide

12Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Rouge 000 ⇔ 255 0–100%
3	V e r t	000 ⇔ 255	5 0–100%
4	Bleu	000 ⇔ 255	0–100%
5	Ambre	000 ⇔ 255	0–100%
6	Lime	000 ⇔ 255	0–100%
7 Stroboscope		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
8	Roue de Couleurs Virtuelles	000 ⇔ 255	Voir la Gamme de couleurs
9	Température de la Couleur	000 ⇔ 255	Voir la Gamme des températures de couleur
10	Programme automatique	000 ⇔ 010	Pas de fonction
		011 ⇔ 060	Auto 1
		061 ⇔ 110	Auto 2
		111 ⇔ 160	Auto 3
		161 ⇔ 210	Auto 4
		211 ⇔ 255	Auto 5 (Auto 1–4)
11	Vitesse automatique	000 ⇔ 255	Vitesse automatique, lente à rapide
12	Contrôle(maintenez pendant 3 secondes)	000 ⇔ 007	Pas de fonction
		008 ⇔ 015	Réinitialisation du gradateur
		016 ⇔ 023	Décalage rouge activé
		024 ⇔ 031	Décalage rouge désactivé
		032 ⇔ 039	Courbe de gradateur S-courbe
		040 ⇔ 047	Courbe de gradateur linéaire
		048 ⇔ 055	Courbe de gradateur carré
		056 ⇔ 063	Courbe de gradateur carré inversé
		064 ⇔ 071	Arrêt du mode de vitesse d'assombrissement
		072 ⇔ 079	Mode 1 de vitesse d'assombrissement (rapide)
		080 ⇔ 087	Mode 2 de vitesse d'assombrissement
		088 ⇔ 095	Mode 3 de vitesse d'assombrissement (lente)
		096 ⇔ 127	Réservé pour une utilisation future
		128 ⇔ 135	Fondu enchaîné de la Roue de Couleurs Virtuelles éteint
		136 ⇔ 143	Vitesse de fondu enchaîné de la VCW 1 (rapide)
		144 ⇔ 151	Vitesse de fondu enchaîné de la VCW 2
		152 ⇔ 159	Vitesse de fondu enchaîné de la VCW 3
		160 ⇔ 167	Vitesse de fondu enchaîné de la VCW 4 (lente)
		168 ⇔ 255	Réservé pour une utilisation future

10Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	G r a d a	t e	u r 000 ⇔ 255 0–100%
2 Gradateur fin 000 ⇔ 255 0–100%
3 Rouge 000 ⇔ 255 0–100%
4	V e r t	000 ⇔ 255	5 0–100%
5	Bleu	000 ⇔ 255	0–100%
6	Ambre	000 ⇔ 255	0–100%
7	Lime	000 ⇔ 255	0–100%
8 Stroboscope		000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
9	Roue de Couleurs Virtuelles	000 ⇔ 255	Voir la Gamme de couleurs
10	Température de la Couleur	000 ⇔ 255	Voir la Gamme des températures de couleur

7Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	G r a d a	t e	u r 000 ⇌ 255 0–100%
2 Rouge	000 ⇌ 255 0–100%
3	V e r t	000 ⇌ 255	5 0–100%
4	Bleu	000 ⇌ 255	0–100%
5	Ambre	000 ⇌ 255	0–100%
6	Lime	000 ⇌ 255	0–100%
7 Stroboscope		000 ⇌ 010	Pas de fonction
		011 ⇌ 255	Stroboscope, lent à rapide

5Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge	000 ⇔ 255 0–100%
2	V e r t	000 ⇔ 255 0–100%
3	B l e u	000 ⇔ 255 0–100%
4 Ambre	000 ⇔ 255 0–100%
5	L i m e	000 ⇔ 255 0–100%

3Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇌ 255 0–100%
2	Roue de Couleurs Virtuelles	000 ⇌ 255	Voir la Gamme de couleurs
3	Température de la Couleur	000 ⇌ 255	Voir la Gamme des températures de couleur

1Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Gradateur	000 ⇔ 255	0–100% (couleur définie par le menu)
