BEDIENUNGSANLEITUNG Ovation CYC 3 FC Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Ovation CYC 3 FC finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Die Leuchte sollte so positioniert werden, dass ein langes starres Schauen in die Leuchte in einem Abstand von weniger als 7,55 Fuß (2,3 m) nicht zu erwarten ist.
- Ist das externe flexible Kabel dieser Leuchte beschädigt, muss es durch ein gleichwertiges Kabel oder ein ausschließlich vom Hersteller oder dessen Vertriebspartner erhältliches Kabel ersetzt werden.
- Das in dieser Leuchte enthaltene Leuchtmittel darf nur vom Hersteller oder dessen Vertriebspartner oder einer ähnlich qualifizierten Person ausgetauscht werden.

• Die Leuchte ist ausschließlich für den professionellen Einsatz bestimmt.

- Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.

- Um Verschleiß zu vermeiden und die Dauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Strom – entweder per Schalter oder durch Herausziehen des Steckers aus.

- NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.

• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden. Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 20 Zoll (50 cm) zu den angrenzenden Flächen.

- Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 20 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.

- VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.

- VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.

- Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)

• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.

- Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.

- Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.

- Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.

• Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

• Die zulässige Mindesttemperatur für den Start beträgt -20 °C. Starten Sie das Gerät nicht bei niedrigeren Temperaturen.

• Die minimal zulässige Umgebungstemperatur beträgt -30 °C. Nehmen Sie das Gerät nicht bei niedrigeren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende dieses QRG.

Packungsinhalt

• O v a t i o n C Y C 3 F • Σ Omega-Hängebügel mit Montagematerial
- Seetronic Powerkon IP65 Netzkabel - Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz		Braun Gelb/Messingfarben
AC-Neutralleiter	Weiß	Blau	Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

Der Ovation CYC 3 FC kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Ovation CYC 3 FC nutzt zur seiner Kontrollpersönlichkeiten: 1Ch, 3Ch, 5Ch, 7Ch, 10Ch, 12Ch, 13Ch, 16Ch, 17Ch, 33Ch und HSV eine 5-polige DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Master/Slave-Schaltung

Der Ovation CYC 3 FC verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Ovation CYC 3 FC unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Software via USB

Das Gerät Ovation CYC 3 FC ermöglicht ein Softwareupdate über USB unter Verwendung des integrierten USB-Anschlusses. Zur Aktualisierung der Software mit einem USB-Stick gehen Sie wie folgt vor:

1. Schalten Sie das Gerät an und stecken Sie den Stick in den USB-Anschluss.
2. Sobald der Stick erkannt worden ist, erscheint die Meldung „Upgrade Firmware“ (Firmware aktualisieren).
3. Wird eine andere Meldung angezeigt, suchen Sie im Menü („Update Firmware“) nach der aktualisierten Software und aus Only This Unit, Multiple Units oder Other Fixture Type auswählen. Es wird eine Liste der aktualisierten Software angezeigt.
4. Wählen Sie die hochzuladende Datei aus. Es wird die Meldung „Are you sure“ (Sind Sie sicher?) angezeigt. Betätigen Sie .
5. Ist die ausgewählte Datei korrekt, wird das Upgrade abgeschlossen. Starten Sie das Gerät neu.
6. Ist die ausgewählte Datei falsch, wird das Upgrade nicht ausgeführt und es wird wieder das Hauptmenü angezeigt. Wiederholen Sie die Schritte 1 bis 3 mit der korrekten Datei.

Die Option "Other Fixture Type" kann nur für verbundene Produkte ausgewählt werden, die mit dem Upload 03 kompatibel sind (die ersten 2 Ziffern des Artikelcodes müssen 03 sein).

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps.

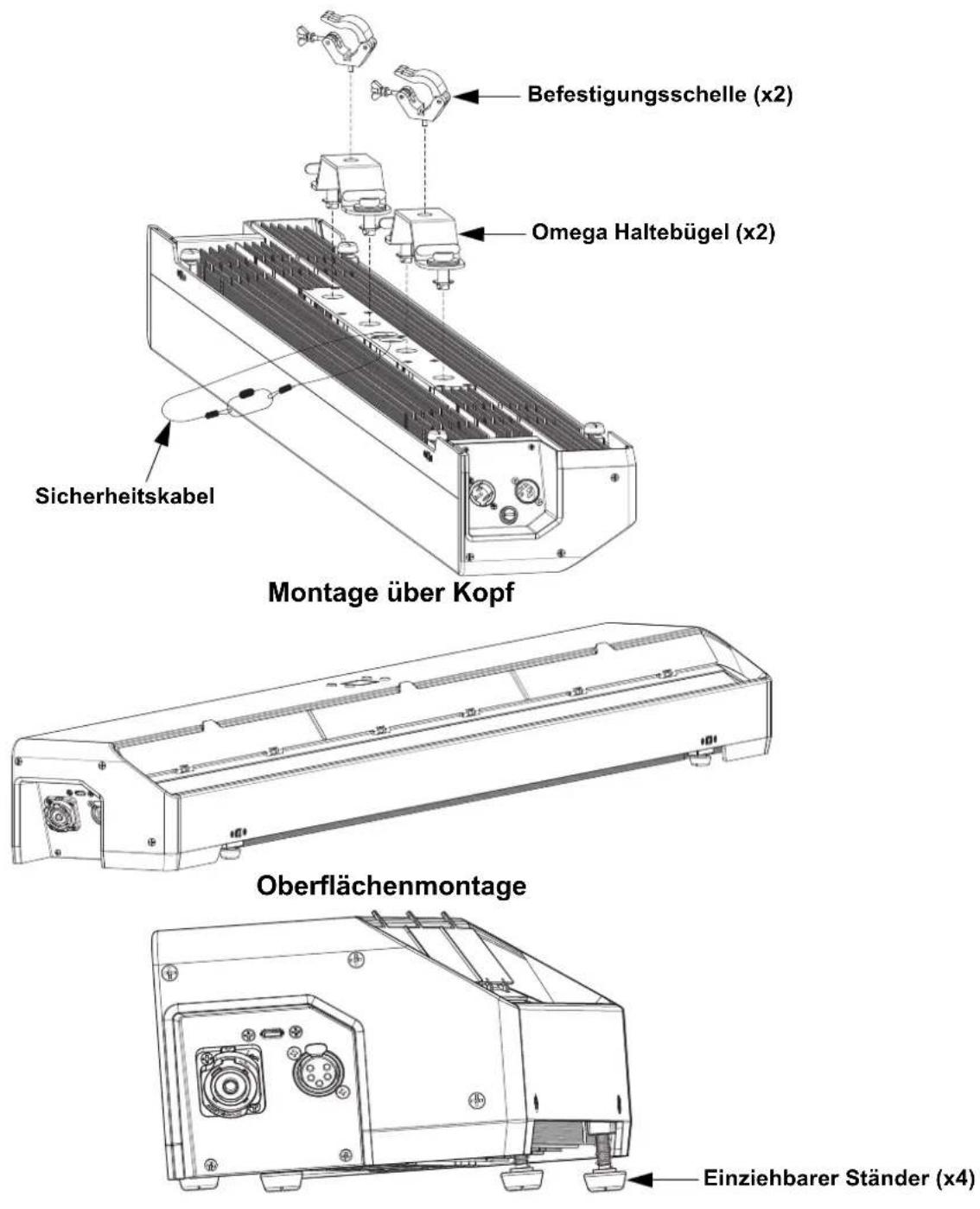

Montageansicht

Virtuelles Farbrad (VCW)

Der Ovation CYC 3 FC verfügt über eine Funktion mit der Bezeichnung Virtuelles Farbrad (Virtual Color Wheel, VCW). Diese Funktion steht als Stand-alone-Steuerungsmodus für die manuelle Bedienung sowie als Steuerungskanal bei ausgewählten DMX-Eigenschaften zur Verfügung. Es sind mehr als 30 von unseren Technikern vor gemischte Farben verfügbar, um die Programmierung einfacher zu gestalten. Die zum Mischen dieser Farben verwendeten DMX-Werte sind nachstehend angegeben. Sie können die Gesamtintensität des Ovation anpassen, um die Farben, mit denen Sie vertraut sind, besser nachzubilden. Auf unserer Website www.chauvetprofessional.com finden Sie eine Tabelle, mit deren Hilfe Sie unsere vor gemischten Farben mit beliebten Gel-Farben vergleichen können. Diese Tabelle dient einzig Vergleichszwecken und ist keine Gewähr dafür, dass unsere vor gemischten Farben mit einer der aufgeführten Gel-Farben übereinstimmen.

Tabelle: Virtuelles Farbrad

DMX-Wert	Anzeige auf Display	Roter Wert	Grüner Wert	Blauer Wert	Bernsteinfarbener Wert	Neongrüner Wert
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255 000	041 195 055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

Die oben genannten Farben sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu anderen, ähnlich Weißglühenden Produkten. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Farbtemperatur-Tabelle

DMX-Wert	Anzeige auf Display	Roter Wert	Grüner Wert	Blauer Wert	Bernsteinfarbener Wert	Neongrüner Wert
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	172	110	037	255	255
026 ⇔ 050	3000K	156	126	044	255	255
051 ⇔ 075	3200K	144	142	049	255	255
076 ⇔ 100	3500K	128	159	062	255	255
101 ⇔ 125	4000K	096	183	073	255	255
126 ⇔ 150	4500K	084	209	091	255	255
151 ⇔ 175	5000K	074	221	109	255	255
176 ⇔ 200	5600K	064	244	126	255	255
201 ⇔ 225	6000K	059	255	137	255	255
226 ⇔ 250	6500K	050	255	148	255	255
251 ⇔ 255	--	000	000	000	000	000

Die oben genannten Farbtemperaturen sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu einer Wolframlampe mit spezifizierter Farbtemperatur. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der Funktion
	Navigieren Sie sich durch die Menüpunkte nach unten oder verringern den numerischen Wert der Funktion

Sicherheitscode

Geben Sie nach der entsprechenden Aufforderung den folgenden Sicherheitscode ein, indem betätigen:

, , , , .

Dieser Sicherheitscode kann nicht geändert werden und ist nach entsprechender Aufforderung immer zu verwenden.

Menüstruktur

Die neueste Menükarte finden Sie auf der Ovation CYC 3 FC-Produktseite unter www.chauvetprofessional.com.

Hauptebene	Programmierebenen Beschreibung
DMX Address	001-512*				Wählt die DMX-Adresse aus (der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
	1Ch	Virtual Color Wheel _ _ _ _ _		1 Kanal: DimmerSiehe Tabelle: Virtuelles Farbrad
		Color Temperature		_ _ _ _ _ _	Siehe Farbtemperatur-Tabelle
		Manual Color Mixer	Red	000-255	Kombiniert rote, grün, blaue, bernsteinfarbene un neongrüne Farben zu einer benutzerdefinierten Farbe (0-100%)
			Green
			Blue
			Amber
			Lime
	3Ch 3-Kanal: Dimmer, VCW, Farbtemperatur
	5Ch 5-Kanal: RGBAL
	7Ch 7-Kanal: Dimmer, RGBAL, Stroboskop
	10Ch				10-Kanal: 16-Bit-Dimmer, RGBAL, Stroboskop, VCW, Farbtemperatur
	12Ch				12-Kanal: Dimmer, RGBAL, Stroboskop, VCW, Farbtemperatur, Auto-Programme, Auto-Geschwindigkeit, Kontrolle
	13Ch				13-Kanal: 16-Bit-Dimmer, 16-Bit-RGBAL, Stroboskop
	16Ch				16-Kanal: 16-Bit-Dimmer, 16-Bit-RGBAL, Stroboskop, VCW, Farbtemperatur, Kontrolle
	17Ch				17-Kanal: Dimmer, 3-Zellen-RGBAL, Stroboskop
	33Ch				17-Kanal: 16-Bit-Dimmer, 16-Bit 3-Zellen-RGBAL, Stroboskop
	HSV 3-Kanal: HSV-Kontrolle
Hauptebene	Programmierebenen Beschreibung
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer 000–255	Das Virtuelle Farbrad simuliert die Ausgabe jeder Gel-Farbe. Für spezifische Werte, siehe den Abschnitt Tabelle: Virtuelles Farbrad
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K	Dimmer 000–255	Voreinstellung der weißen Farbtemperaturen. Bildet eine Wolframlampe mit der spezifizierten Farbtemperatur ab. Für spezifische Werte, siehe den Abschnitt Farbtemperatur-Tabelle.
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red	000–255	Kombiniert rote, grüne, blaue, bernsteinfarbene und neongrüne Farben zu einer benutzerdefinierten Farbe (0–100%)
		Green
		Blue
		Amber
		Lime
Hauptebene Programmierebenen Beschreibung
Virtual Color Wheel (Fortsetzung)	Color X-Fade Speed	Off Virtuelles Farbrad Überblenden aus
		X-Fade Speed 1		Virtuelles Farbrad Überblenden Geschwindigkeit, schnell (1) bis langsam (4)
		X-Fade Speed 2
		X-Fade Speed 3
		X-Fade Speed 4
Auto Show	Auto 1		Speed 001–100	Wählt das Auto-Programm und die Programm-Geschwindigkeit aus
	Auto 2
	Auto 3
	Auto 4
	Auto 5
Red Shift	On Schaltet die rote Umschaltung ein oder aus(gelbe LEDs imitieren beim Dimmen der Lampe)
	Off
Master/Slave	Master Master-Modus
	Slave Slave-Modus
Dimmer Curve	S Curve			Stellt die Dimmungskurve ein
	Linear
	Square
	Inverse Square
Dimmer Mode	Off Linearer Dimmer
	Dimmer 1 Schnelle Dimmungskurve
	Dimmer 2 Mittlere Dimmungskurve
	Dimmer 3 Langsame Dimmungskurve
White Balance	Off			Verwendet die werksseitig voreingestellte Standardeinstellung “Weiß”
	Manual	Red	125–255	Stellt den maximalen Wert der roten LED ein
		Green		Stellt den maximalen Wert der grünen LED ein
		Blue		Stellt den maximalen Wert der blauen LED ein
		Amber		Stellt den maximalen Wert der bernsteinfarbenen LED ein
		Lime		Stellt den maximalen Wert der neongrünen LED ein
LED Frequency	600Hz			Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S			Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
	30S			Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
	2Min			Hintergrundbeleuchtung der Anzeige nach 2 Minuten Inaktivität ausgeschaltet
	Always On Hintergrundbeleuchtung immer an
Hauptebene	Programmierebenen			Beschreibung
Information	Fixture Hours __ H			Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	LED Hours __ H			Zeigt an, wie lange das LED eingeschaltet gewesen ist
	Version V__Zeigt die aktuelle Firmware-Version an
	UID __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ ____
Temperature	Temp A__°C			Zeigt die aktuelle Produkt-Temperaturen Temp
	Temp C__°C
Upgrade Firmware	Only This Fixture	_____.CHL		Wählt die Update-Datei für dieses Produkt, oder zeigt “No such file!”
		...
	Multiple Fixture	_____.CHL Wählt die Upd		date-Datei für dieses Produkt und verbundene Ovation CYC 3 FC-Produkte, oder zeigt “No such file!”
		...
	Other Fixture Type	_____.CHL Wählt die Upd		date-Datei für andere verbundene Produkte, oder zeigt “No such file!”
		...
Factory Reset	No			Auf Werkseinstellungen zurücksetzen
	Yes

DMX-Werte

HSV

Kanal	Funktion	Wert	Prozent/Einstellung
1	Farbton	000 ⇔ 255	0–100%
2	Sättigung	000 ⇔ 255	0–100%
3	Wert	000 ⇔ 255	0–100%

33Ch

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3	Rot 1	000 ⇔ 255	0–100%
4	Feine Rot 1	000 ⇔ 255	0–100%
5	Grün 1	000 ⇔ 255	0–100%
6	Feine Grün 1	000 ⇔ 255	0–100%
7	Blau 1	000 ⇔ 255	0–100%
8	Feine Blau 1	000 ⇔ 255	0–100%
9	Bernsteinfarben 1	000 ⇔ 255	0–100%
10	Feine Bernsteinfarben 1	000 ⇔ 255	0–100%
11	Neongrün 1	000 ⇔ 255	0–100%
12	Feine Neongrün 1	000 ⇔ 255	0–100%
13	Rot 2	000 ⇔ 255	0–100%
14	Feine Rot 2	000 ⇔ 255	0–100%
15	Grün 2	000 ⇔ 255	0–100%
16	Feine Grün 2	000 ⇔ 255	0–100%
17	Blau 2	000 ⇔ 255	0–100%
18	Feine Blau 2	000 ⇔ 255	0–100%
19	Bernsteinfarben 2	000 ⇔ 255	0–100%
20	Feine Bernsteinfarben 2	000 ⇔ 255	0–100%
21	Neongrün 2 000 ⇔ 255 0–100%
22	Feine Neongrün 2	000 ⇔ 255	0–100%
23	Rot 3 000 ⇔ 255 0–100%
24	Feine Rot 3 000 ⇔ 255 0–100%
25	Grün 3 000 ⇔ 255 0–100%
26	Feine Grün 3 000 ⇔ 255 0–100%
27	Blau 3 000 ⇔ 255 0–100%
28	Feine Blau 3 000 ⇔ 255 0–100%
29	Bernsteinfarben 3	000 ⇔ 255	0–100%
30	Feine Bernsteinfarben 3	000 ⇔ 255	0–100%
31	Neongrün 3 000 ⇔ 255 0–100%
32	Feine Neongrün 3	000 ⇔ 255	0–100%
33	Stroboskop	000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskop, langsam nach schnell

17Ch

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Rot 1	000 ⇔ 255	0–100%
3	Grün 1	000 ⇔ 255	0–100%
4	Blau 1	000 ⇔ 255	0–100%
5	Bernsteinfarben 1	000 ⇔ 255	0–100%
6	Neongrün 1	000 ⇔ 255	0–100%
7	Rot 2	000 ⇔ 255	0–100%
8	Grün 2	000 ⇔ 255	0–100%
9	Blau 2	000 ⇔ 255	0–100%
10	Bernsteinfarben 2	000 ⇔ 255	0–100%
11	Neongrün 2	000 ⇔ 255	0–100%
12 Rot	3 000 ⇔ 255 0–100%
13 Grün	3 000 ⇔ 255 0–100%
14 Blau	3 000 ⇔ 255 0–100%
15	Bernsteinfarben 3	000 ⇔ 255	0–100%
16 Neongrün	3 000 ⇔ 255 0–100%
17 Stroboskop		000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskop, langsam nach schnell

16Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	R o t 000	⇔ 255 0–100%
4	F e i n e	R o t 000 ⇔ 255 0–100%
5	G r ü n	000 ⇔ 255 0–100%
6 Feine Grün 000 ⇔ 255 0–100%
7	B l a u	000 ⇔ 255 0–100%
8	Feine Blau	000 ⇔ 255 0–100%
9	Bernsteinfarben	000 ⇔ 255 0–100%
10	Feine Bernsteinfarben	000 ⇔ 255 0–100%
11	Neongrün	000 ⇔ 255 0–100%
12	Feine Neongrün	000 ⇔ 255 0–100%
13	Stroboskop	000 ⇔ 010 Keine Funktion011 ⇔ 255 Stroboskop, langsam nach schnell
14	Virtuelles Farbrad	000 ⇔ 255 Siehe Tabelle: Virtuelles Farbrad
15	Farbtemperatur	000 ⇔ 255 Siehe Farbtemperatur-Tabelle
16	Kontrolle(3 Sekunden lang gedrückt halten)	000 ⇔ 007 Keine Funktion008 ⇔ 015 Dimmer zurücksetzen016 ⇔ 023 Rotverschiebung ein024 ⇔ 031 Rotverschiebung aus032 ⇔ 039 S-Kurve Dimmerkurve040 ⇔ 047 Lineare Dimmerkurve048 ⇔ 055 Quadratische-Dimmerkurve056 ⇔ 063 Umgekehrtes quadratische Dimmerkurve064 ⇔ 071 Dimmer-Geschwindigkeits-Modus aus072 ⇔ 079 Dimmer-Geschwindigkeits-Modus 1 (schnellste)080 ⇔ 087 Dimmer-Geschwindigkeits-Modus 2088 ⇔ 095 Dimmer-Geschwindigkeits-Modus 3 (langsamste)096 ⇔ 127 Reserviert für zukünftige Verwendung128 ⇔ 135 Virtuelles Farbrad Überblenden aus136 ⇔ 143 Virtuelles Farbrad Überblenden Geschwindigkeit 1 (schnellste)144 ⇔ 151 Virtuelles Farbrad Überblenden Geschwindigkeit 2152 ⇔ 159 Virtuelles Farbrad Überblenden Geschwindigkeit 3160 ⇔ 167 Virtuelles Farbrad Überblenden Geschwindigkeit 4 (langsamste)168 ⇔ 255 Reserviert für zukünftige Verwendung

13Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2 Feine Dimmer 000 ⇌ 255 0–100%
3	R o t 000	⇔ 255 0–100%
4	F e i n e	R o t 000 ⇌ 255 0–100%
5	G r ü n	000 ⇌ 255 0–100%
6 Feine Grün 000 ⇌ 255 0–100%
7	B l a u	000 ⇌ 255 0–100%
8 Feine Blau 000 ⇌ 255 0–100%
9	Bernsteinfarben	000 ⇌ 255	0–100%
10	Feine Bernsteinfarben	000 ⇌ 255	0–100%
11	Neongrün	000 ⇌ 255	0–100%
12	Feine Neongrün	000 ⇌ 255	0–100%
13	Stroboskop	000 ⇌ 010	Keine Funktion
		011 ⇌ 255	Stroboskop, langsam nach schnell

12Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2	R o t 000		⇔ 255 0–100%
3	G r ü n		000 ⇌ 255 0–100%
4	B l a u		000 ⇌ 255 0–100%
5	Bernsteinfarben		000 ⇌ 255	0–100%
6	Neongrün		000 ⇌ 255	0–100%
7 Stroboskop			000 ⇌ 010	Keine Funktion
			011 ⇌ 255	Stroboskop, langsam nach schnell
8	Virtuelles Farbrad		000 ⇌ 255	Siehe Tabelle: Virtuelles Farbrad
9	Farbtemperatur		000 ⇌ 255	Siehe Farbtemperatur-Tabelle
10	Automatisches Programm		000 ⇌ 010	Keine Funktion
			011 ⇌ 060	Auto 1
			061 ⇌ 110	Auto 2
			111 ⇌ 160	Auto 3
			161 ⇌ 210	Auto 4
			211 ⇌ 255	Auto 5 (Auto 1–4)
11	Automatische Geschwindigkeit		000 ⇌ 255	Automatische Geschwindigkeit, langsam bis schnell

Kanal Funktion Wert Prozent/Einstellung
12	Kontrolle(3 Sekunden lang gedrückt halten)	000 ⇔ 007	Keine Funktion
		008 ⇔ 015	Dimmer zurücksetzen
		016 ⇔ 023	Rotverschiebung ein
		024 ⇔ 031	Rotverschiebung aus
		032 ⇔ 039	S-Kurve Dimmerkurve
		040 ⇔ 047	Lineare Dimmerkurve
		048 ⇔ 055	Quadratische-Dimmerkurve
		056 ⇔ 063	Umgekehrtes quadratische Dimmerkurve
		064 ⇔ 071	Dimmer-Geschwindigkeits-Modus aus
		072 ⇔ 079	Dimmer-Geschwindigkeits-Modus 1 (schnellste)
		080 ⇔ 087	Dimmer-Geschwindigkeits-Modus 2
		088 ⇔ 095	Dimmer-Geschwindigkeits-Modus 3 (langsamste)
		096 ⇔ 127	Reserviert für zukünftige Verwendung
		128 ⇔ 135	Virtuelles Farbrad Überblenden aus
		136 ⇔ 143	Virtuelles Farbrad Überblenden Geschwindigkeit 1 (schnellste)
		144 ⇔ 151	Virtuelles Farbrad Überblenden Geschwindigkeit 2
		152 ⇔ 159	Virtuelles Farbrad Überblenden Geschwindigkeit 3
		160 ⇔ 167	Virtuelles Farbrad Überblenden Geschwindigkeit 4 (langsamste)
		168 ⇔ 255	Reserviert für zukünftige Verwendung

10Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	R o t 000			⇔ 255 0–100%
4	G r ü n			000 ⇔ 255 0–100%
5	B l a u			000 ⇔ 255 0–100%
6	B e r n s			t e	i n f a r b e n
7	Neongrün			000 ⇔ 255	0–100%
8 Stroboskop				000 ⇔ 010	Keine Funktion
				011 ⇔ 255	Stroboskop, langsam nach schnell
9	Virtuelles Farbrad			000 ⇔ 255	Siehe Tabelle: Virtuelles Farbrad
10	Farbtemperatur			000 ⇔ 255	Siehe Farbtemperatur-Tabelle

7Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Rot	000 ⇔ 255	0–100%
3	Grün	000 ⇔ 255	0–100%
4	Blau	000 ⇔ 255	0–100%
5	B e r n s	t e	i n f a r b e n
6	Neongrün	000 ⇔ 255	0–100%
7 Stroboskop		000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskop, langsam nach schnell

5Ch

Kanal Funktion Wert Prozent/Einstellung
1	R	o	t	000	255 0–100%
2	G	r	ü	n	000 255 0–100%
3	B	l	a	u	000 255 0–100%
4 Bernsteinfarben 000 255 0–100%
5 Neongrün 000 255 0–100%

3Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2	Virtuelles Farbrad	000 ⇌ 255	Siehe Tabelle: Virtuelles Farbrad
3	Farbtemperatur	000 ⇌ 255	Siehe Farbtemperatur-Tabelle

1Ch

Kanal Funktion Wert Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100% (Farbeinstellung über Menü)

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Mexico
