GEBRUIKSAANWIJZING Ovation CYC 3 FC Chauvet
Over deze handleiding
De Ovation CYC 3 FC Beknopte Handleiding bevat basisinformatie over het product, zoals montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Disclaimer
De informatie en specificaties in deze beknopte handleiding kunnen zonder voorafgaande kennisgeving worden gewijzigd.
BEPERKTE GARANTIE
GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.
Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.
Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.
Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.
Veiligheidsinstructies
- De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 7,55 ft (2,3 m) voorkomen wordt.
- Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.
- De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.
- De armatuur is uitsluitend bedoeld voor professioneel gebruik.
- Open het product NIET. Het bevat geen te onderhouden onderdelen.
-
KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
-
Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
- LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is. Plaats geen ontvlambaar materiaal binnen 20 in (50 cm) van dit product als het in gebruik is of is aangesloten op het stopcontact.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 20 cm van de aangrenzende oppervlakken. - LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product. - Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
- Sluit dit product NIET aan op een dimmer of een regelweerstand.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
- De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.
- De minimale opstarttemperatuur is -20^ C. Start het product niet op bij lagere temperaturen.
- De minimale omgevingstemperatuur is -30 °C. Gebruik het product niet bij lagere temperaturen.
FCC-naleving
Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:
- Dit apparaat mag geen schadelijke interferentie veroorzaken, en
- Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze beknopte handleiding voor contactinformatie.
Wat is inbegrepen
• O v a t i o n C Y C 3 F •2 Omegabeugels met bevestigingsapparatuur
- Seetronic Powerkon IP65 stroomsnoer
- Beknopte handleiding
AC-stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.
AC-stekker
| Aansluiting | Snoer (VS) | Snoer (Europa) | Schroefkleur |
| AC Live Zwart Bruin Geel/messing | |||
| AC Neutraal | Wit | Blauw | Zilver |
| AC Aarde | Groen/geel | Groen/geel | Groen |

Om slijtage te elimineren en zijn levensduur te verlengen wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
De zekering vervangen
- Ontkoppel dit product van de stroom.
- Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.
- Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
- Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.
DMX-koppeling
De Ovation CYC 3 FC kan met een DMX-controller werken met een 5-pins DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX basishandleiding verkrijgbaar.
DMX-aansluiting
De Ovation CYC 3 FC gebruikt een 5-pins DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1Ch, 3Ch, 5Ch, 7Ch, 10Ch, 12Ch, 13Ch, 16Ch, 17Ch, 33Ch en HSV. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.
Master/slave-verbinding
De Ovation CYC 3 FC maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.
RDM (apparaatbeheer op afstand)
Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation CYC 3 FC ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
USB-softwareupdate
De Ovation CYC 3 FC kan via USB een softwareupdate ontvangen via de ingebouwde USB-poort. Ga als volgt te werk om de software via USB bij te werken:
- Schakel het armatuur in en steek de USB-stick in de USB-poort.
- Zodra de flashdrive gedetecteerd is wordt de melding "Upgrade Firmware" (Firmware bijwerken) weergegeven. Druk op
. -
Als er een andere melding op het scherm verschijnt moet u in het menu (Updated Firmware, ofwel bijgewerkte firmware) naar de bijgewerkte software zoeken en kies uit Only This Unit, Multiple Units of Other Fixture Type. Er wordt een lijst met de bijgewerkte softwarebestanden weergegeven.
-
Selecteer het bestand dat geüpload moet worden. Er verschijnt een melding "Are you sure?" (Weet u het zeker?). Druk op
. -
Als het geselecteerde bestand correct is, wordt de upgrade voltooid. Start de armatuur opnieuw op.
- Als het geselecteerde bestand onjuist is, zal de upgrade mislukken en gaat het scherm terug naar de hoofdinterface. Herhaal stap 1-3 dan met het juiste bestand.

De optie "Other Fixture Type" kan alleen worden geselecteerd voor aangesloten producten die compatibel zijn met Upload 03 (de eerste 2 cijfers van de artikelcode moeten 03 zijn).
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps.

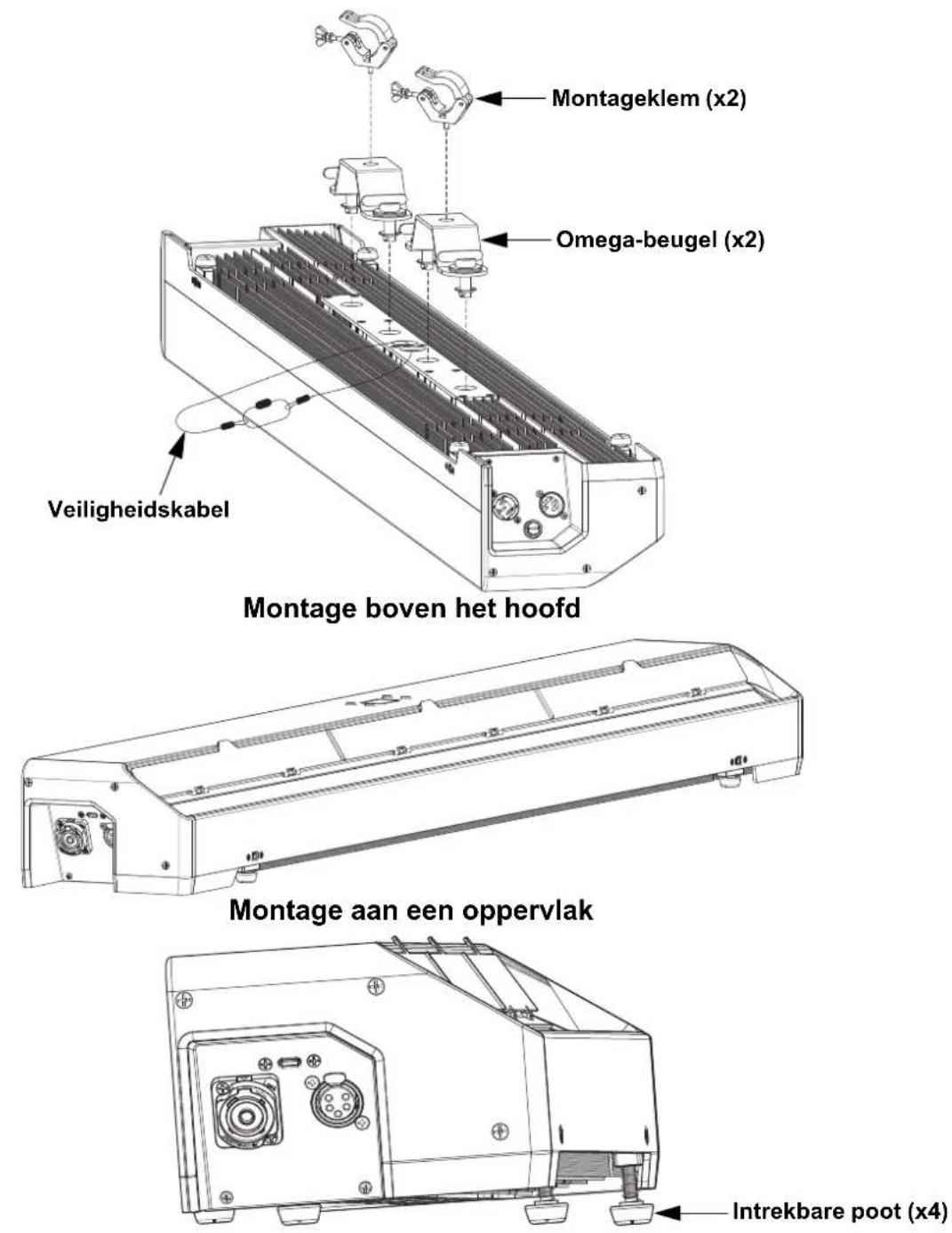

Montagediagram van het product

Virtueel kleurenwiel
De Ovation CYC 3 FC bevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan 30 voorgemengde kleuren beschikbaar die speciaal door onze technici zijn samengesteld. De DMX-waarden die worden gebruikt voor het mengen van deze kleuren staan hieronder vermeld. U kunt de algehele intensiteit van het Ovation-armatuur aanpassen om de kleuren waarmee u bekend bent beter na te bootsen. Op onze website www.chauvetprofessional.com is een tabel beschikbaar om onze voorgemengde kleuren te vergelijken met populaire gelkleuren. Deze grafiek is uitsluitend bedoeld voor vergelijkingsdoeleinden en vormt geen garantie dat onze voorgemengde kleuren overeenkomen met de vermelde gelkleuren.
Kleurenkaart
| DMX-waarde | Weergave op het display | Rode waarde | Groene waarde | Blauwe waarde | Gele waarde | Lime waarde |
| 000 ⇔ 005 | -- | 000 | 000 | 000 | 000 | 000 |
| 006 ⇔ 013 | C3050 - Md Yellow | 233 | 163 | 020 | 123 | 255 |
| 014 ⇔ 021 | C3040 - Lt Yellow | 224 | 158 | 047 | 255 | 231 |
| 022 ⇔ 028 | C3240 - Amb Yellow | 180 | 060 | 000 | 245 | 255 |
| 029 ⇔ 035 | C2340 - VLt Amber | 245 | 107 | 081 | 255 | 213 |
| 036 ⇔ 043 | C2040 - Lt Amber | 230 | 130 | 062 | 255 | 155 |
| 044 ⇔ 051 | C2050 - Md Amber | 255 | 000 | 025 | 255 | 194 |
| 052 ⇔ 059 | C2060 - Dk Amber | 255 | 000 | 024 | 255 | 150 |
| 060 ⇔ 067 | C1050 - Lt Red | 255 | 037 | 027 | 030 | 038 |
| 068 ⇔ 075 | C1080 - Md Red | 255 | 004 | 017 | 000 | 000 |
| 076 ⇔ 083 | C1020 - NC Pink | 238 | 135 | 129 | 255 | 255 |
| 084 ⇔ 091 | C1030 - Md Pink | 255 | 131 | 120 | 255 | 195 |
| 092 ⇔ 099 | C1630 - Dk Pink | 255 | 165 | 123 | 255 | 210 |
| 100 ⇔ 107 | C1250 - Md Red Amber | 255 | 000 | 041 | 195 | 055 |
| 108 ⇔ 115 | C1060 - Dk Red Amber | 255 | 000 | 045 | 120 | 030 |
| 116 ⇔ 121 | C1650 - Magenta | 255 | 050 | 115 | 255 | 115 |
| 122 ⇔ 130 | C6170 - Dk Magenta | 255 | 035 | 117 | 000 | 000 |
| 131 ⇔ 138 | C6020 - Lt Lavender | 127 | 122 | 142 | 251 | 255 |
| 139 ⇔ 146 | C5030 - Lt Blue | 000 | 255 | 197 | 100 | 255 |
| 147 ⇔ 154 | C5020 - VLt Blue | 158 | 255 | 189 | 000 | 255 |
| 155 ⇔ 162 | C5430 - Lt Blue 2 | 000 | 255 | 180 | 000 | 243 |
| 163 ⇔ 170 | C5070 - Blue | 043 | 255 | 210 | 043 | 036 |
| 171 ⇔ 178 | C5050 - Md Blue | 000 | 255 | 218 | 000 | 181 |
| 179 ⇔ 186 | C5060 - Dk Blue | 000 | 210 | 206 | 000 | 118 |
| 187 ⇔ 194 | C5690 - Indigo | 065 | 000 | 210 | 040 | 055 |
| 195 ⇔ 202 | C5080 - VDk Blue | 000 | 203 | 230 | 000 | 040 |
| 203 ⇔ 210 | C5081 - VDk Blue2 | 040 | 199 | 240 | 000 | 045 |
| 211 ⇔ 218 | C4370 - Yel Green | 027 | 255 | 028 | 016 | 104 |
| 219 ⇔ 226 | C4070 - Green | 049 | 255 | 055 | 120 | 090 |
| 227 ⇔ 234 | C4550 - Turquoise | 060 | 230 | 109 | 000 | 245 |
| 235 ⇔ 242 | C4560 - Aqua | 020 | 240 | 126 | 036 | 255 |
| 243 ⇔ 250 | C4570 - Blue Green | 000 | 255 | 079 | 030 | 053 |
| 251 ⇔ 255 | -- | 000 | 000 | 000 | 000 | 000 |

De kleuren hierboven zijn gesimuleerde waargaven van de kleurenuitvoer die zijn geproduceerd, in vergelijking met de andere gelijksoortige lichtproducten. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.
Kleurtemperatuur-kaart
| DMX-waarde | Weergave op het display | Rode waarde | Groene waarde | Blauwe waarde | Gele waarde | Lime waarde |
| 000 ⇌ 005 | -- | 000 | 000 | 000 | 000 | 000 |
| 006 ⇌ 025 | 2800K | 172 | 110 | 037 | 255 | 255 |
| 026 ⇌ 050 | 3000K | 156 | 126 | 044 | 255 | 255 |
| 051 ⇌ 075 | 3200K | 144 | 142 | 049 | 255 | 255 |
| 076 ⇌ 100 | 3500K | 128 | 159 | 062 | 255 | 255 |
| 101 ⇌ 125 | 4000K | 096 | 183 | 073 | 255 | 255 |
| 126 ⇌ 150 | 4500K | 084 | 209 | 091 | 255 | 255 |
| 151 ⇌ 175 | 5000K | 074 | 221 | 109 | 255 | 255 |
| 176 ⇌ 200 | 5600K | 064 | 244 | 126 | 255 | 255 |
| 201 ⇌ 225 | 6000K | 059 | 255 | 137 | 255 | 255 |
| 226 ⇌ 250 | 6500K | 050 | 255 | 148 | 255 | 255 |
| 251 ⇌ 255 | -- | 000 | 000 | 000 | 000 | 000 |

De bovenstaande kleurtemperaturen zijn gesimuleerde weergaven van de geproduceerde kleuropbrengst, in vergelijking met een wolfraam-lamp bij de opgegeven kleurtemperatuur. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.
Beschrijving bedieningspaneel
| Toets Functie | |
| Sluit het huidige menu of functie af | |
| Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie | |
| Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie | |
| Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie | |
Toegangscode
Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op:
Menumap
Raadpleeg de productpagina van Ovation CYC 3 FC op www.chauvetprofessional.com voor de nieuwste menukaart.
| Hoofdniveau | Programmeerniveaus Beschrijving | ||||
| DMX Address | 001-512* | Selecteert het start-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid) | |||
| DMX Channel | 1Ch | Virtual Color Wheel ____ | ____ | 1-kanaal: dimmerZieKleurenkaart | |
| Color Temperature ____ | ____Zie Kleurtemperatuur-kaart____ | ||||
| Manual Color Mixer | Red | 000-255 | Combineert rood, groen, blauw, amber en lime om een aangepaste kleur te genereren (0-100%) | ||
| Green | |||||
| Blue | |||||
| Amber | |||||
| Lime | |||||
| 3Ch | 3-kanalen: dimmer, virtueel kleurrad, kleurtemperatuur | ||||
| 5Ch 5-kanalen: RGBAL | |||||
| 7Ch 7-kanalen: dimmer, RGBAL, stroboscoop | |||||
| 10Ch | 10-kanalen: 16-bits dimmer, RGBAL, stroboscoop, virtueel kleurrad, kleurtemperatuur | ||||
| 12Ch | 12-kanalen: Dimmer, RGBAL, stroboscoop, virtueel kleurrad, kleurtemperatuur, auto-programma, auto-snelheid, controle | ||||
| 13Ch | 13-kanalen: 16-bits dimmer, 16-bits RGBAL, stroboscoop | ||||
| 16Ch | 16-kanalen: 6-bits dimmer, 16-bits RGBAL, stroboscoop, virtueel kleurrad, kleurtemperatuur, controle | ||||
| 17Ch | 17-kanalen: Dimmer, 3-cels RGBAL, stroboscoop | ||||
| 33Ch | 17-kanalen: 16-bits dimmer, 16-bits 3-cels RGBAL, stroboscoop | ||||
| HSV 3-kanalen: HSV-regeling | |||||
| Virtual Color Wheel | Virtual Color Wheel | C3050 - Md Yellow | Dimmer000-255 | Het virtuele kleurenwiel simuleert de opbrengst van elke gelkleur. Raadpleeg de sectieKleurenkaartvoor specifieke waarden. | |
| C3040 - Lt Yellow | |||||
| C3240 - Amb Yellow | |||||
| C2340 - VLt Amber | |||||
| C2040 - Lt Amber | |||||
| C2050 - Md Amber | |||||
| C2060 - Dk Amber | |||||
| C1050 - Lt Red | |||||
| C1080 - Md Red | |||||
| C1020 - NC Pink | |||||
| C1030 - Md Pink | |||||
| Hoofdniveau | Programmeerniveaus Beschrijving | |||
| Virtual Color Wheel (vervolg) | Virtual Color Wheel (vervolg) | C1630 - Dk Pink | Dimmer 000-255 | Het virtuele kleurenwiel simuleert de opbrengst van elke gelkleur. Raadpleeg de sectie Kleurenkaart voor specifieke waarden. |
| C1250 - Md Red Amber | ||||
| C1060 - Dk Red Amber | ||||
| C1650 - Magenta | ||||
| C6170 - Dk Magenta | ||||
| C6020 - Lt Lavender | ||||
| C5030 - Lt Blue | ||||
| C5020 - VLt Blue | ||||
| C5430 - Lt Blue 2 | ||||
| C5070 - Blue | ||||
| C5050 - Md Blue | ||||
| C5060 - Dk Blue | ||||
| C5690 - Indigo | ||||
| C5080 - VDk Blue | ||||
| C5081 - VDk Blue 2 | ||||
| C4370 - Yel Green | ||||
| C4070 - Green | ||||
| C4550 - Turquoise | ||||
| C4560 - Aqua | ||||
| C4570 - Blue Green | ||||
| Color Temperature | 2800K | Dimmer 000-255 | Vooringestelde witte kleurtemperaturen. Emuleert een wolfraam-lamp bij de opgegeven kleurtemperatuur. Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden | |
| 3000K | ||||
| 3200K | ||||
| 3500K | ||||
| 4000K | ||||
| 4500K | ||||
| 5000K | ||||
| 5600K | ||||
| 6000K | ||||
| 6500K | ||||
| Manual Color Mixer | Red | 000-255 | Combineert rood, groen, blauw, amber en lime om een aangepaste kleur te genereren (0-100%) | |
| Green | ||||
| Blue | ||||
| Amber | ||||
| Lime | ||||
| Color X-Fade Speed | Off Virtuele kleurenwiel | Crossfade uit | ||
| X-Fade Speed 1 | Virtuele kleurenwiel Crossfade snelheid, snel (1) naar langzaam (4) | |||
| X-Fade Speed 2 | ||||
| X-Fade Speed 3 | ||||
| X-Fade Speed 4 | ||||
| Auto Show | Auto 1 | Speed 001-100 | Selecteert automatische programma's en automatische programmasnelheid | |
| Auto 2 | ||||
| Auto 3 | ||||
| Auto 4 | ||||
| Auto 5 | ||||
| Red Shift | On | Zet Red Shift aan of uit(Amber-LED's imiteren lamp bij het dimmen) | ||
| Off | ||||
| Hoofdniveau | Programmeerniveaus | Beschrijving | ||
| Master/Slave | Master Master-modus | |||
| Slave Slave-modus | ||||
| Dimmer Curve | S Curve | Stelt de dimcurve in | ||
| Linear | ||||
| Square | ||||
| Inverse Square | ||||
| Dimmer Mode | Off Lineaire dimmer | |||
| Dimmer 1 Snelle dimmer-kromme | ||||
| Dimmer 2 Gemiddelde dimmer-kromme | ||||
| Dimmer 3 Langzame dimmer-kromme | ||||
| White Balance | Off Gebruikt standaard witte instelling | |||
| Manual | Red | 125-255 | Stelt de maximum waarde van de rode LED in | |
| Green | Stelt de maximum waarde van de groene LED in | |||
| Blue | Stelt de maximum waarde van de blauwe LED in | |||
| Amber | Stelt de maximum waarde van de amber LED in | |||
| Lime | Stelt de maximum waarde van de lime LED in | |||
| LED Frequency | 600Hz | Selecteert de PWM-uitgangsfrequentie | ||
| 1200Hz | ||||
| 2000Hz | ||||
| 4000Hz | ||||
| 6000Hz | ||||
| 25KHz | ||||
| Back Light | 10S | Schakelt de backlight van de display uit na 10s van inactiviteit | ||
| 30S | Schakelt de backlight van de display uit na 30s van inactiviteit | |||
| 2Min | Schakelt de backlight van de display uit na 2 minuten van inactiviteit | |||
| Always On De backlight van de display is altijd aan | ||||
| Information | Fixture Hours __ H Toont het totale aantal producturen | |||
| LED Hours __ H Toont het totale aantal LED-uren | ||||
| Version V__ Toont de geïnstalleerde softwareversie | ||||
| UID __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ __ ____ | ||||
| Temperature | Temp A | __ °C | Toont de huidige product-temperaturen | |
| Temp B | __ °C | |||
| Temp C | __ °C | |||
| Upgrade Firmware | Only This Fixture | _____.CHL | Selecteert een updatebestand voor dit product, of toont “No such file!” | |
| ... | ||||
| Multiple Fixture | _____.CHL | Selecteert een updatebestand voor dit product en verbonden Ovation CYC 3 FC-producten, of toont “No such file!” | ||
| ... | ||||
| Other Fixture Type | _____.CHL | Selecteert een updatebestand voor andere aangesloten producten, of toont “No such file!” | ||
| ... | ||||
| Factory Reset | No | Reset naar standaard fabrieksinstellingen | ||
| Yes | ||||
DMX-waarden
HSV
| Kanaal Functie Waarde Percentage/Instelling | ||
| 1 | T i n t | 000 ⇔ 255 0–100% |
| 2 Verzadiging | 000 ⇔ 255 0–100% | |
| 3 Waarde | 000 ⇔ 255 0–100% | |
33Ch
| Kanaal Functie Waarde Percentage/Instelling | |||
| 1 Dimmer 000 ⇔ 255 0–100% | |||
| 2 Fijne dimmer 000 ⇔ 255 0–100% | |||
| 3 Rood 1 000 ⇔ 255 0–100% | |||
| 4 Fijn rood 1 000 ⇔ 255 0–100% | |||
| 5 | Groen 1 | 000 ⇔ 255 | 0–100% |
| 6 | Fijn groen 1 | 000 ⇔ 255 | 0–100% |
| 7 | Blauw 1 | 000 ⇔ 255 | 0–100% |
| 8 | Fijn blauw 1 | 000 ⇔ 255 | 0–100% |
| 9 | Amber 1 | 000 ⇔ 255 | 0–100% |
| 10 | Fijn amber 1 | 000 ⇔ 255 | 0–100% |
| 11 | Lime 1 | 000 ⇔ 255 | 0–100% |
| 12 | Fijn lime 1 | 000 ⇔ 255 | 0–100% |
| 13 | Rood 2 | 000 ⇔ 255 | 0–100% |
| 14 | Fijn rood 2 | 000 ⇔ 255 | 0–100% |
| 15 | Groen 2 | 000 ⇔ 255 | 0–100% |
| 16 | Fijn groen 2 | 000 ⇔ 255 | 0–100% |
| 17 | Blauw 2 | 000 ⇔ 255 | 0–100% |
| 18 | Fijn blauw 2 | 000 ⇔ 255 | 0–100% |
| 19 | Amber 2 | 000 ⇔ 255 | 0–100% |
| 20 | Fijn amber 2 | 000 ⇔ 255 | 0–100% |
| 21 | Lime 2 | 000 ⇔ 255 | 0–100% |
| 22 | Fijn lime 2 | 000 ⇔ 255 | 0–100% |
| 23 | Rood 3 | 000 ⇔ 255 | 0–100% |
| 24 | Fijn rood 3 | 000 ⇔ 255 | 0–100% |
| 25 | Groen 3 | 000 ⇔ 255 | 0–100% |
| 26 | Fijn groen 3 | 000 ⇔ 255 | 0–100% |
| 27 | Blauw 3 | 000 ⇔ 255 | 0–100% |
| 28 | Fijn blauw 3 | 000 ⇔ 255 | 0–100% |
| 29 | Amber 3 | 000 ⇔ 255 | 0–100% |
| 30 | Fijn amber 3 | 000 ⇔ 255 | 0–100% |
| 31 | Lime 3 | 000 ⇔ 255 | 0–100% |
| 32 | Fijn lime 3 | 000 ⇔ 255 | 0–100% |
| 33 | Stroboscoop | 000 ⇔ 010 | Geen functie |
| 011 ⇔ 255 | Stroboscoop, langzaam naar snel | ||
17Ch
| Kanaal Functie Waarde Percentage/Instelling | |||
| 1 Dimmer 000 ⇌ 255 0–100% | |||
| 2 Rood 1 000 ⇌ 255 0–100% | |||
| 3 | G r o e n | 1 | 000 ⇌ 255 0–100% |
| 4 Blauw 1 000 ⇌ 255 0–100% | |||
| 5 | A m b e r | 1 | 000 ⇌ 255 0–100% |
| 6 | L i m e 1 | 000 ⇌ | 255 0–100% |
| 7 Rood 2 000 ⇌ 255 0–100% | |||
| 8 | G r o e n | 2 | 000 ⇌ 255 0–100% |
| 9 Blauw 2 000 ⇌ 255 0–100% | |||
| 10 Amber 2 000 ⇌ 255 0–100% | |||
| 11 | Lime 2 | 000 ⇌ 255 | 0–100% |
| 12 | Rood 3 | 000 ⇌ 255 | 0–100% |
| 13 Groen 3 000 ⇌ 255 0–100% | |||
| 14 Blauw 3 000 ⇌ 255 0–100% | |||
| 15 Amber 3 000 ⇌ 255 0–100% | |||
| 16 | Lime 3 | 000 ⇌ 255 | 0–100% |
| 17 Stroboscoop | 000 ⇌ 010 | Geen functie | |
| 011 ⇌ 255 | Stroboscoop, langzaam naar snel | ||
16Ch
| Kanaal Functie Waarde Percentage/Instelling | |||
| 1 Dimmer 000 ⇌ 255 0–100% | |||
| 2 | Fijne dimmer | 000 ⇌ 255 | 0–100% |
| 3 | Rood | 000 ⇌ 255 | 0–100% |
| 4 | Fijn rood | 000 ⇌ 255 | 0–100% |
| 5 | Groen | 000 ⇌ 255 | 0–100% |
| 6 | Fijn groen | 000 ⇌ 255 | 0–100% |
| 7 | Blauw | 000 ⇌ 255 | 0–100% |
| 8 | Fijn blauw | 000 ⇌ 255 | 0–100% |
| 9 | Amber | 000 ⇌ 255 | 0–100% |
| 10 | Fijn amber | 000 ⇌ 255 | 0–100% |
| 11 | Lime | 000 ⇌ 255 | 0–100% |
| 12 | Fijn lime | 000 ⇌ 255 | 0–100% |
| 13 Stroboscoop | 000 ⇌ 010 | Geen functie | |
| 011 ⇌ 255 | Stroboscoop, langzaam naar snel | ||
| 14 | Virtueel kleurenwiel | 000 ⇌ 255 | Zie de Kleurenkaart |
| 15 | Kleurtemperatuur | 000 ⇌ 255 | Zie de Kleurtemperatuur-kaart |
| Kanaal Functie Waarde Percentage/Instelling | |||
| 16 | Controle(houd 3 seconden ingedrukt) | 000 ⇔ 007 | Geen functie |
| 008 ⇔ 015 | Dimmer reset | ||
| 016 ⇔ 023 | Rode shift aan | ||
| 024 ⇔ 031 | Rode shift uit | ||
| 032 ⇔ 039 | S-curve dimcurve | ||
| 040 ⇔ 047 | Lineaire dimcurve | ||
| 048 ⇔ 055 | Vierkante dimcurve | ||
| 056 ⇔ 063 | Omgekeerde vierkante dimcurve | ||
| 064 ⇔ 071 | Dimmer snelheidsmodus uit | ||
| 072 ⇔ 079 | Dimmer snelheidsmodus 1 (snel) | ||
| 080 ⇔ 087 | Dimmer snelheidsmodus 2 | ||
| 088 ⇔ 095 | Dimmer snelheidsmodus 3 (langzaam) | ||
| 096 ⇔ 127 | Gereserveerd voor toekomstig gebruik | ||
| 128 ⇔ 135 | Virtuele kleurenwiel Crossfade uit | ||
| 136 ⇔ 143 | Virtuele kleurenwiel Crossfade snelheid 1 (snel) | ||
| 144 ⇔ 151 | Virtuele kleurenwiel Crossfade snelheid 2 | ||
| 152 ⇔ 159 | Virtuele kleurenwiel Crossfade snelheid 3 | ||
| 160 ⇔ 167 | Virtuele kleurenwiel Crossfade snelheid 4 (langzaam) | ||
| 168 ⇔ 255 | Gereserveerd voor toekomstig gebruik | ||
13Ch
| Kanaal Functie Waarde Percentage/Instelling | |||
| 1 Dimmer 000 ⇌ 255 0–100% | |||
| 2 Fijne dimmer 000 ⇌ 255 0–100% | |||
| 3 Rood 000 ⇌ 255 0–100% | |||
| 4 Fijn rood 000 ⇌ 255 0–100% | |||
| 5 | G r o e n | 000 ⇌ 255 0–100% | |
| 6 Fijn groen 000 ⇌ 255 0–100% | |||
| 7 | B l a u w | 000 ⇌ 255 0–100% | |
| 8 | Fijn blauw | 000 ⇌ 255 | 0–100% |
| 9 | Amber | 000 ⇌ 255 | 0–100% |
| 10 | Fijn amber | 000 ⇌ 255 | 0–100% |
| 11 | Lime | 000 ⇌ 255 | 0–100% |
| 12 | Fijn lime | 000 ⇌ 255 | 0–100% |
| 13 | Stroboscoop | 000 ⇌ 010 | Geen functie |
| 011 ⇌ 255 | Stroboscoop, langzaam naar snel | ||
12Ch
| Kanaal Functie Waarde Percentage/Instelling | ||||
| 1 Dimmer 000 ⇌ 255 0–100% | ||||
| 2 | R o o d | 000 ⇌ 255 0–100% | ||
| 3 | G r o e n | 000 ⇌ 255 0–100% | ||
| 4 | B l a u w | 000 ⇌ 255 0–100% | ||
| 5 | A m b e r | 000 ⇌ 255 0–100% | ||
| 6 | L i m e | 000 ⇌ 255 0–100% | ||
| 7 Stroboscoop | 000 ⇌ 010 Geen functie011 ⇌ 255 Stroboscoop, langzaam naar snel | |||
| 8 | Virtueel kleurenwiel | 000 ⇌ 255 Zie de Kleurenkaart | ||
| 9 | Kleurtemperatuur | 000 ⇌ 255 Zie de Kleurtemperatuur-kaart | ||
| 10 | Automatisch programma | 000 ⇌ 010 Geen functie011 ⇌ 060 Auto 1061 ⇌ 110 Auto 2111 ⇌ 160 Auto 3161 ⇌ 210 Auto 4211 ⇌ 255 Auto 5 (Auto 1–4) | ||
| 11 | Automatische snelheid | 000 ⇌ 255 Automatische snelheid, langzaam tot snel | ||
| 12 | Controle(houd 3 seconden ingedrukt | 000 ⇌ 007 Geen functie008 ⇌ 015 Dimmer reset016 ⇌ 023 Rode shift aan024 ⇌ 031 Rode shift uit032 ⇌ 039 S-curve dimcurve040 ⇌ 047 Lineaire dimcurve048 ⇌ 055 Vierkante dimcurve056 ⇌ 063 Omgekeerde vierkante dimcurve064 ⇌ 071 Dimmer snelheidsmodus uit072 ⇌ 079 Dimmer snelheidsmodus 1 (snel)080 ⇌ 087 Dimmer snelheidsmodus 2088 ⇌ 095 Dimmer snelheidsmodus 3 (langzaam)096 ⇌ 127 Gereserveerd voor toekomstig gebruik128 ⇌ 135 Virtuele kleurenwiel Crossfade uit136 ⇌ 143 Virtuele kleurenwiel Crossfade snelheid 1 (snel)144 ⇌ 151 Virtuele kleurenwiel Crossfade snelheid 2152 ⇌ 159 Virtuele kleurenwiel Crossfade snelheid 3160 ⇌ 167 Virtuele kleurenwiel Crossfade snelheid 4 (langzaam)168 ⇌ 255 Gereserveerd voor toekomstig gebruik | ||
10Ch
| Kanaal Functie Waarde Percentage/Instelling | |||||
| 1 Dimmer 000 ⇌ 255 0–100% | |||||
| 2 Fijne dimmer 000 ⇌ 255 0–100% | |||||
| 3 Rood 000 ⇌ 255 0–100% | |||||
| 4 | G | r | o | e | n |
| 5 | B | l | a | u | w |
| 6 | A | m | b | e | r |
| 7 | L | i | m | e | 000 ⇌ 255 0–100% |
| 8 Stroboscoop | 000 ⇌ 010 | ||||
| 011 ⇌ 255 | |||||
| 9 | Virtueel kleurenwiel | 000 ⇌ 255 | |||
| 10 | Kleurtemperatuur | 000 ⇌ 255 | |||
7Ch
| Kanaal Functie Waarde Percentage/Instelling | ||||||
| 1 Dimmer 000 ⇌ 255 0–100% | ||||||
| 2 Rood 000 ⇌ 255 0–100% | ||||||
| 3 | G | r | o | e | n | 000 ⇌ 255 0–100% |
| 4 | B | l | a | u | w | 000 ⇌ 255 0–100% |
| 5 | A | m | b | e | r | 000 ⇌ 255 0–100% |
| 6 | L | i | m | e | 000 ⇌ 255 0–100% | |
| 7 Stroboscoop | 000 ⇌ 010 | Geen functie | ||||
| 011 ⇌ 255 | Stroboscoop, langzaam naar snel | |||||
5Ch
| Kanaal Functie Waarde Percentage/Instelling | ||||||
| 1 Rood | 000 ⇔ 255 0–100% | |||||
| 2 | G | r | o | e | n | 000 ⇔ 255 0–100% |
| 3 | B | l | a | u | w | 000 ⇔ 255 0–100% |
| 4 | A | m | b | e | r | 000 ⇔ 255 0–100% |
| 5 | L | i | m | e | 000 ⇔ 255 0–100% | |
3Ch
| Kanaal Functie Waarde Percentage/Instelling | |||
| 1 Dimmer 000 ⇌ 255 0–100% | |||
| 2 | Virtueel kleurenwiel | 000 ⇌ 255 | Zie de Kleurenkaart |
| 3 | Kleurtemperatuur | 000 ⇌ 255 | Zie de Kleurtemperatuur-kaart |
1Ch
| Kanaal Functie Waarde Percentage/Instelling | |||
| 1 | Dimmer | 000 ⇔ 255 | 0–100% (kleur ingesteld via menu) |
