MANUAL DE USUARIO Ovation CYC 3 FC Chauvet

La Guía de Referencia Rápida (GRR) del Ovation CYC 3 FC contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el Manual de Usuario de www.chauvetprofessional.com para información más detallada.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor de 7,55' (2,3 m).
• Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible exclusivamente a través del fabricante o de su agente de servicio técnico.
• Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz contenida en esta luminaria.
• La luminaria está destinada exclusivamente a un uso profesional.
• NO abra este producto. No contiene piezas reparables por el usuario.
• Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
• NO mire a la fuente de luz cuando el producto esté encendido.
• CUIDADO: La carcasa de este producto está caliente cuando las luces están en funcionamiento. Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
• NO deje ningún material inflamable a menos de 20 cm de este producto mientras esté funcionando o conectado a la alimentación.
• Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
• NO conecte este producto a un atenuador o reostato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.
• La temperatura de inicio máxima es de -4^ (-20 °C). No ponga en funcionamiento el producto a temperaturas más bajas.
• La temperatura ambiente mínima es de -22 °F (-30 °C). No haga funcionar el producto a temperaturas más bajas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potestad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

• O v a t i o n C Y C 3 F •2 soportes Omega con material de montaje
• Cable de alimentación Seetronic Powerkon IP65
• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que.uede funcionar con un rango de tensión de entrada de 100 a 240 VCA, 50/60 Hz.

Enchufe CA

Conexión	Cable (EE.UU.)	Cable (Europa)	Color del tornillo
CA Cargado Negro Marrón Amarillo/Latón
CA Neutro Blanco	Azul	Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del fusible

1. Desconecte este producto de la alimentación.
2. Utilizando un destornillador plano, desatornille la tapa del portafusibles de la carcasa.
3. Quite el fusible fundido del portafusibles y sustitúyalo con uno nuevo del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Ovation CYC 3 FC funcionará con un controlador DMX usando una conexión serie DMX de 5 pines. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation CYC 3 FC usa una conexión de datos DMX normal para sus personalidades: 1Ch, 3Ch, 5Ch, 7Ch, 10Ch, 12Ch, 13Ch, 16Ch, 17Ch, 33Ch y HSV. Vea el Manual de Usuario para conectar y configurar para funcionamiento DMX.

Conexión Maestro/Esclavo

El Ovation CYC 3 FC usa la conexión de datos DMX para su modo Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation CYC 3 FC admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Actualización de software USB

El Ovation CYC 3 FC permite la actualización de software por USB utilizando el puerto USB incorporado. Para actualizar el software utilizando una unidad USB, haga lo siguiente:

1. Encienda el aparato y conecte la unidad USB al puerto USB.
2. Una vez detectada la unidad, aparecerá el mensaje "Upgrade Firmware (Actualizar firmware)". Pulse .
3. Si aparece un mensaje diferente en la pantalla, busque el software actualizado en el menú (Update Firmware) y seleccione de Only This Unit, Multiple Units o Other Fixture Type. Se mostrará una lista de los archivos de software actualizados.
4. Seleccione el archivo que necesite cargarse. Aparecerá el mensaje "Are you sure? (¿Está seguro?)". Pulse .
5. Si el archivo seleccionado es correcto, se completará la mejora. Reinicie el aparato.
6. Si el archivo seleccionado es incorrecto, la mejora fallará y la pantalla volverá a la interfaz principal. Repita los pasos 1–3 utilizando el archivo correcto.

La opción “Other Fixture Type” solo se puede seleccionar para productos conectados compatibles con la Upload 03 (los primeros 2 dígitos del código del artículo deben ser 03).

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps.

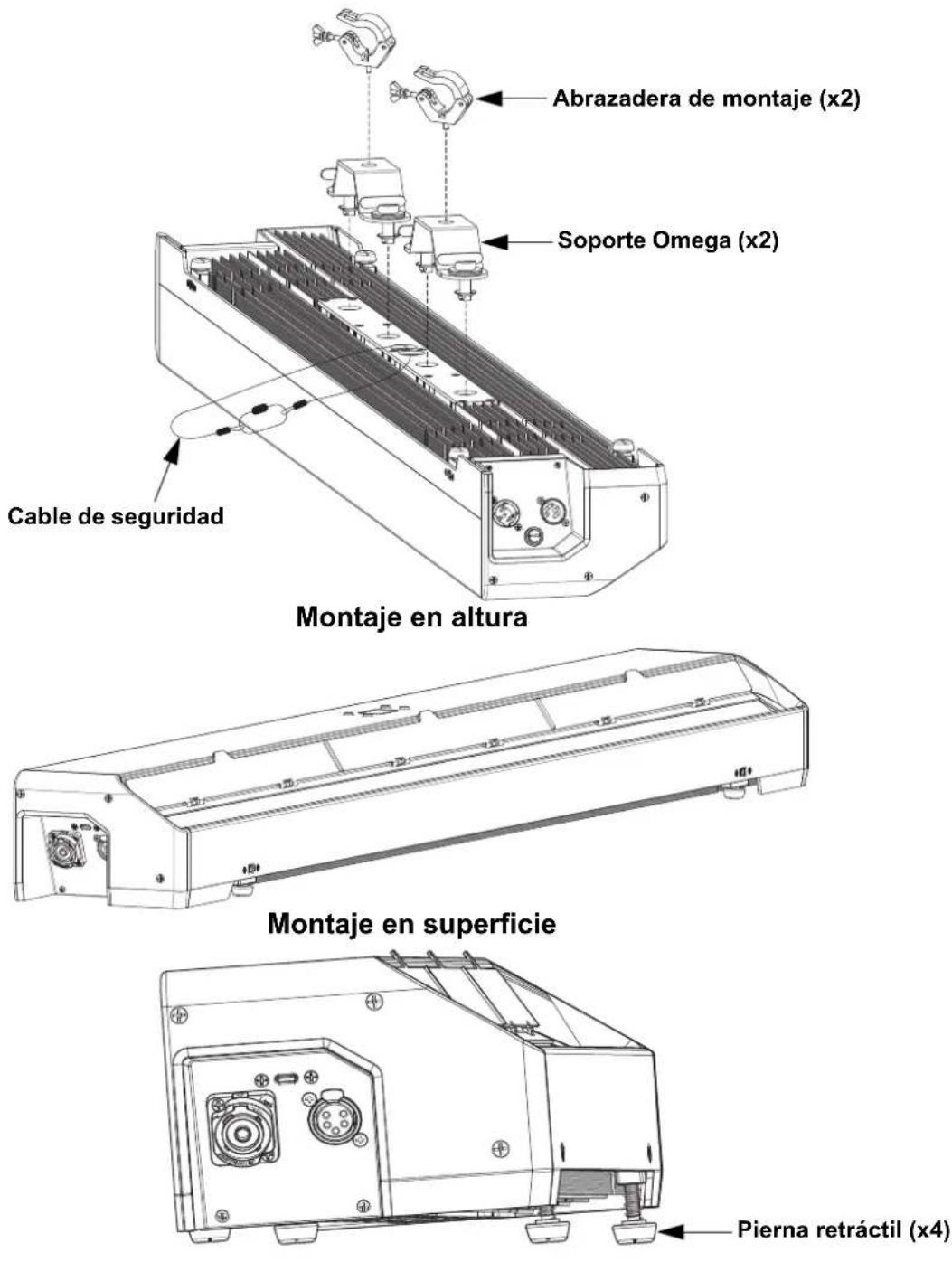

Diagrama de Montaje del Producto

Abrazadera de montaje (x2) Soporte Omega (x2) Cable de seguridad Montaje en altura Montaje en superficie Pierna retráctil (x4)

Rueda de Color Virtual (VCW)

El Ovation CYC 3 FC incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo. Más de 30 colores pre-mezclados, elaborados por nuestros ingenieros, están disponibles para facilitarle la programación. Los valores DMX utilizados para mezclar estos colores se indican más abajo. Puede ajustar la intensidad general del dispositivo Ovation para reproducir más fielmente los colores a los que esté habituado. Hay un gráfico a su disposición en nuestro sitio web www.chauvetprofessional.com para comparar nuestros colores pre-mezclados con los colores de gel más populares. Este gráfico sirve solamente para comparar y no implica que nuestros colores pre-mezclados coincidan exactamente con los colores de gel listados.

Tabla de colores

Valor DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	233	163	020	123	255
014 ⇔ 021	C3040 - Lt Yellow	224	158	047	255	231
022 ⇔ 028	C3240 - Amb Yellow	180	060	000	245	255
029 ⇔ 035	C2340 - VLt Amber	245	107	081	255	213
036 ⇔ 043	C2040 - Lt Amber	230	130	062	255	155
044 ⇔ 051	C2050 - Md Amber	255	000	025	255	194
052 ⇔ 059	C2060 - Dk Amber	255	000	024	255	150
060 ⇔ 067	C1050 - Lt Red	255	037	027	030	038
068 ⇔ 075	C1080 - Md Red	255	004	017	000	000
076 ⇔ 083	C1020 - NC Pink	238	135	129	255	255
084 ⇔ 091	C1030 - Md Pink	255	131	120	255	195
092 ⇔ 099	C1630 - Dk Pink	255	165	123	255	210
100 ⇔ 107	C1250 - Md Red Amber	255	000	041	195	055
108 ⇔ 115	C1060 - Dk Red Amber	255	000	045	120	030
116 ⇔ 121	C1650 - Magenta	255	050	115	255	115
122 ⇔ 130	C6170 - Dk Magenta	255	035	117	000	000
131 ⇔ 138	C6020 - Lt Lavender	127	122	142	251	255
139 ⇔ 146	C5030 - Lt Blue	000	255	197	100	255
147 ⇔ 154	C5020 - VLt Blue	158	255	189	000	255
155 ⇔ 162	C5430 - Lt Blue 2	000	255	180	000	243
163 ⇔ 170	C5070 - Blue	043	255	210	043	036
171 ⇔ 178	C5050 - Md Blue	000	255	218	000	181
179 ⇔ 186	C5060 - Dk Blue	000	210	206	000	118
187 ⇔ 194	C5690 - Indigo	065	000	210	040	055
195 ⇔ 202	C5080 - VDk Blue	000	203	230	000	040
203 ⇔ 210	C5081 - VDk Blue2	040	199	240	000	045
211 ⇔ 218	C4370 - Yel Green	027	255	028	016	104
219 ⇔ 226	C4070 - Green	049	255	055	120	090
227 ⇔ 234	C4550 - Turquoise	060	230	109	000	245
235 ⇔ 242	C4560 - Aqua	020	240	126	036	255
243 ⇔ 250	C4570 - Blue Green	000	255	079	030	053
251 ⇔ 255	--	000	000	000	000	000

Los colores listados son interpretaciones simuladas de la emisión de color generada en comparación con otros productos incandescentes similares. Chauvet no garantiza la exactitud del color emitido.

Gráfico de temperaturas de color

Valor DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	172	110	037	255	255
026 ⇔ 050	3000K	156	126	044	255	255
051 ⇔ 075	3200K	144	142	049	255	255
076 ⇔ 100	3500K	128	159	062	255	255
101 ⇔ 125	4000K	096	183	073	255	255
126 ⇔ 150	4500K	084	209	091	255	255
151 ⇔ 175	5000K	074	221	109	255	255
176 ⇔ 200	5600K	064	244	126	255	255
201 ⇔ 225	6000K	059	255	137	255	255
226 ⇔ 250	6500K	050	255	148	255	255
251 ⇔ 255	--	000	000	000	000	000

Las temperaturas de color que aparecen arriba son interpretaciones simuladas de la emisión de color producida cuando se compara con una lámpara de tungsteno a la temperatura de color especificada. Chauvet no garantiza la exactitud del color emitido.

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actual o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Código de acceso

Después de que se le solicite, introduzca el siguiente código de acceso pulsando: , , , , . Este código no se puede cambiar y se debe usar cuando se le solicite.

Mapa de Menú

Consulte la página del producto Ovation CYC 3 FC en www.chauvetprofessional.com para ver el último mapa de menú.

Menú Principal	Niveles de Programación Descripción
DMX Address	001-512				Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
DMX Channel	1Ch	Virtual Color Wheel ____		____	1 canal: atenuadorVea Tabla de colores
		Color Temperature		____	Vea Gráfico de temperaturas de color
		Manual Color Mixer	Red	000-255	Combina rojo, verde, azul, ámbar y lime para generar un color personalizado (0-100%)
			Green
			Blue
			Amber
			Lime
	3Ch				3 canales: atenuador, rueda de color virtual, temperatura de color
	5Ch 5 canales: RGBAL
	7Ch				7 canales: atenuador, RGBAL, estroboscopio
	10Ch				10 canales: 16 bits atenuador, RGBAL, estroboscopio, rueda de color virtual, temperatura de color
	12Ch				12 canales: atenuador, RGBAL, estroboscopio, rueda de color virtual, temperatura de color, programas automáticos, velocidad automática, control
	13Ch				13 canales: 16 bits atenuador, RGBAL, estroboscopio
	16Ch				16 canales: 16 bits atenuador, 16 bits RGBAL, estroboscopio, rueda de color virtual, temperatura de color, control
	17Ch				17 canales: atenuador, 3 celdas RGBAL, estroboscopio
	33Ch				17 canales: 16 bits atenuador, 16 bits 3 celdas RGBAL, estroboscopio
	HSV 3 canales: control de HSV
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow		Dimmer000-255	Rueda de Color Virtual (VCW) simula la emisión de cada gel de color. Consulte la sección Tabla de colorespara ver los valores específicos
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red

Menú Principal	Niveles de Programación Descripción
Virtual Color Wheel (cont.)	Virtual Color Wheel (cont.)	C1020 - NC Pink	Dimmer 000–255	Rueda de Color Virtual (VCW) simula la emisión de cada gel de color. Consulte la sección Tabla de colores para ver los valores específicos
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K	Dimmer 000–255	Temperaturas de color blanco Emula una lámpara de tungsteno a la temperatura de color especificada. Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red	000–255	Combina rojo, verde, azul, ámbar y lime para generar un color personalizado (0–100%)
		Green
		Blue
		Amber
		Lime
	Color X-Fade Speed	Off		Fundido cruzado de Rueda de Color Virtual apagado
		X-Fade Speed 1		Velocidad de fundido cruzado de Rueda de Color Virtual, rápido (1) a lento (4)
		X-Fade Speed 2
		X-Fade Speed 3
		X-Fade Speed 4
Auto Show	Auto 1		Speed 001–100	Selecciona programas automáticos y velocidad de programas automáticos
	Auto 2
	Auto 3
	Auto 4
	Auto 5
Menú Principal	Niveles de Programación			Descripción
Red Shift	On			Apaga o enciende el cambio a rojo (los LED ámbar imitan una lámpara cuando se atenúan)
	Off
Master/Slave	Master Modo maestro
	Slave Modo esclavo
Dimmer Curve	S Curve			Configura la curva del atenuador
	Linear
	Square
	Inverse Square
Dimmer Mode	Off Atenuador lineal
	Dimmer 1 Curva de atenuador rápida
	Dimmer 2 Curva de atenuador media
	Dimmer 3 Curva de atenuador lenta
White Balance	Off			Utiliza la configuración de blanco predeterminada de fábrica
	Manual	Red	valor máximo valor máximo	Establece el valor máximo de LED rojo
		Green Establece		de LED verde
		Blue Establece		de LED azul
		Amber Establece		de LED ámbar
		Lime Establece		de LED lime
LED Frequency	600Hz			Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S			Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	30S			Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	2Min			Retro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
	Always On			Retro-iluminación de la pantalla siempre activa
Information	Fixture Hours __ H			Muestra el nombre total de las horas del producto
	LED Hours __ H			Muestra el nombre total de las horas de los LED
	Version V__ Muestra instalada la versión de software
	UID		_____	Muestra actual UID #
Temperature	Temp A		__ °C	Muestra las temperaturas del producto actual
	Temp B		__ °C
	Temp C		__ °C
Upgrade Firmware	Only This Fixture	_____.CHL		Muestra los archivos de actualización para este producto, o muestra “No such file!”
		...
	Multiple Fixture	_____.CHL		Muestra los archivos de actualización para este producto y productos Ovation CYC 3 FC conectados, o muestra “No such file!”
		...
	Other Fixture Type	_____.CHL		Muestra los archivos de actualización para otros productos conectados, o muestra “No such file!”
		...
Factory Reset	No			Reinicia a la configuración de fábrica
	Yes

Valores DMX

HSV

Canal Función Valor Porcentaje/Configuración
1	T o n o			000 ⇔ 255 0–100%
2 Saturación 000 ⇔ 255 0–100%
3	V a l o r			000 ⇔ 255 0–100%

33Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Rojo 1	000 ⇔ 255	0–100%
4	Rojo fino 1	000 ⇔ 255	0–100%
5	Verde 1	000 ⇔ 255	0–100%
6	Verde fino 1	000 ⇔ 255	0–100%
7	Azul 1	000 ⇔ 255	0–100%
8	Azul fino 1	000 ⇔ 255	0–100%
9	Ámbar 1	000 ⇔ 255	0–100%
10	Ámbar fino 1	000 ⇔ 255	0–100%
11	Limón 1	000 ⇔ 255	0–100%
12	Limón fino 1	000 ⇔ 255	0–100%
13	Rojo 2	000 ⇔ 255	0–100%
14	Rojo fino 2	000 ⇔ 255	0–100%
15	Verde 2	000 ⇔ 255	0–100%
16	Verde fino 2	000 ⇔ 255	0–100%
17	Azul 2	000 ⇔ 255	0–100%
18	Azul fino 2	000 ⇔ 255	0–100%
19	Ámbar 2	000 ⇔ 255	0–100%
20	Ámbar fino 2	000 ⇔ 255	0–100%
21	Limón 2	000 ⇔ 255	0–100%
22	Limón fino 2	000 ⇔ 255	0–100%
23	Rojo 3	000 ⇔ 255	0–100%
24	Rojo fino 3	000 ⇔ 255	0–100%
25	Verde 3	000 ⇔ 255	0–100%
26	Verde fino 3	000 ⇔ 255	0–100%
27	Azul 3	000 ⇔ 255	0–100%
28	Azul fino 3	000 ⇔ 255	0–100%
29	Ámbar 3	000 ⇔ 255	0–100%
30	Ámbar fino 3	000 ⇔ 255	0–100%
31	Limón 3	000 ⇔ 255	0–100%
32	Limón fino 3	000 ⇔ 255	0–100%
33	Estroboscopio	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido

17Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Rojo 1 000 ⇔ 255 0–100%
3	V e r d e	1	000 ⇔ 255 0–100%
4 Azul 1 000 ⇔ 255 0–100%
5	Á m b a r	1	000 ⇔ 255 0–100%
6	Limón 1	000 ⇔ 255	0–100%
7 Rojo 2 000 ⇔ 255 0–100%
8	V e r d e	2	000 ⇔ 255 0–100%
9 Azul 2 000 ⇔ 255 0–100%
10	Ámbar 2	000 ⇔ 255	0–100%
11	Limón 2	000 ⇔ 255	0–100%
12	Rojo 3	000 ⇔ 255	0–100%
13	Verde 3	000 ⇔ 255	0–100%
14	Azul 3	000 ⇔ 255	0–100%
15	Ámbar 3	000 ⇔ 255	0–100%
16	Limón 3	000 ⇔ 255	0–100%
17	Estroboscopio	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido

16Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	Rojo	000 ⇔ 255	0–100%
4	Rojo fino	000 ⇔ 255	0–100%
5	Verde	000 ⇔ 255	0–100%
6	Verde fino	000 ⇔ 255	0–100%
7	Azul	000 ⇔ 255	0–100%
8	Azul fino	000 ⇔ 255	0–100%
9	Ámbar	000 ⇔ 255	0–100%
10	Ámbar fino	000 ⇔ 255	0–100%
11	Limón	000 ⇔ 255	0–100%
12	Limón fino	000 ⇔ 255	0–100%
13	Estroboscopio	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
14	Rueda de Color Virtual	000 ⇔ 255	Vea la Tabla de colores
15	Temperatura del color	000 ⇔ 255	Vea la Gráfico de temperaturas de color
16	Control(mantenga para 3 segundos)	000 ⇔ 007	Sin función
		008 ⇔ 015	Reiniciar el atenuador
		016 ⇔ 023	Cambio a rojo apagado
		024 ⇔ 031	Cambio a rojo encendido
		032 ⇔ 039	Curva de atenuador curva-S
		040 ⇔ 047	Curva de atenuador lineal
		048 ⇔ 055	Curva de atenuador cuadrado
		056 ⇔ 063	Curva de atenuador cuadrado inverso
		064 ⇔ 071	Modo velocidad del atenuador desactivado
		072 ⇔ 079	Velocidad de atenuador 1 (rápida)
		080 ⇔ 087	Velocidad de atenuador 2
		088 ⇔ 095	Velocidad de atenuador 3 (lenta)
		096 ⇔ 127	Reservado para utilización futura
		128 ⇔ 135	Fundido cruzado de VCW apagado
		136 ⇔ 143	Velocidad de fundido cruzado de VCW 1 (rápida)
		144 ⇔ 151	Velocidad de fundido cruzado de VCW 2
		152 ⇔ 159	Velocidad de fundido cruzado de VCW 3
		160 ⇔ 167	Velocidad de fundido cruzado de VCW 4 (lenta)
		168 ⇔ 255	Reservado para utilización futura

13Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	R o j o	000 ⇔ 255 0–100%
4 Rojo fino 000 ⇔ 255 0–100%
5	Verde	000 ⇔ 255	0–100%
6	Verde fino	000 ⇔ 255	0–100%
7	Azul	000 ⇔ 255	0–100%
8	Azul fino	000 ⇔ 255	0–100%
9	Ámbar	000 ⇔ 255	0–100%
10	Ámbar fino	000 ⇔ 255	0–100%
11	Limón	000 ⇔ 255	0–100%
12	Limón fino	000 ⇔ 255	0–100%
13	Estroboscopio	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido

12Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	R o j o	000 ⇔ 255 0–100%
3	V e r d e	000 ⇔ 255 0–100%
4 Azul	000 ⇔ 255 0–100%
5	Á m b a r	000 ⇔ 255 0–100%
6	Limón	000 ⇔ 255	0–100%
7 Estroboscopio		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
8	Rueda de Color Virtual	000 ⇔ 255	Vea la Tabla de colores
9	Temperatura del color	000 ⇔ 255	Vea la Gráfico de temperaturas de color
10	Programas de auto	000 ⇔ 010	Sin función
		011 ⇔ 060	Auto 1
		061 ⇔ 110	Auto 2
		111 ⇔ 160	Auto 3
		161 ⇔ 210	Auto 4
		211 ⇔ 255	Auto 5 (Auto 1–4)
11	Velocidad automática	000 ⇔ 255	Velocidad automática, lenta a rápida
12	Control(mantenga para 3 segundos)	000 ⇔ 007	Sin función
		008 ⇔ 015	Reiniciar el atenuador
		016 ⇔ 023	Cambio a rojo apagado
		024 ⇔ 031	Cambio a rojo encendido
		032 ⇔ 039	Curva de atenuador curva-S
		040 ⇔ 047	Curva de atenuador lineal
		048 ⇔ 055	Curva de atenuador cuadrado
		056 ⇔ 063	Curva de atenuador cuadrado inverso
		064 ⇔ 071	Modo velocidad del atenuador desactivado
		072 ⇔ 079	Velocidad de atenuador 1 (rápida)
		080 ⇔ 087	Velocidad de atenuador 2
		088 ⇔ 095	Velocidad de atenuador 3 (lenta)
		096 ⇔ 127	Reservado para utilización futura
		128 ⇔ 135	Fundido cruzado de VCW apagado
		136 ⇔ 143	Velocidad de fundido cruzado de VCW 1 (rápida)
		144 ⇔ 151	Velocidad de fundido cruzado de VCW 2
		152 ⇔ 159	Velocidad de fundido cruzado de VCW 3
		160 ⇔ 167	Velocidad de fundido cruzado de VCW 4 (lenta)
		168 ⇔ 255	Reservado para utilización futura

10Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	R o j o			000 ⇔ 255 0–100%
4	V e r d e			000 ⇔ 255 0–100%
5	A z u l			000 ⇔ 255 0–100%
6	Ámbar			000 ⇔ 255	0–100%
7	Limón			000 ⇔ 255	0–100%
8 Estroboscopio				000 ⇔ 010	Sin función
				011 ⇔ 255	Estroboscopio, lento a rápido
9	Rueda de Color Virtual			000 ⇔ 255	Vea la Tabla de colores
10	Temperatura del color			000 ⇔ 255	Vea la Gráfico de temperaturas de color

7Ch

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	R o j o	000 ⇔ 255 0–100%
3	V e r d e	000 ⇔ 255 0–100%
4	A z u l	000 ⇔ 255 0–100%
5	Ámbar	000 ⇔ 255	0–100%
6	Limón	000 ⇔ 255	0–100%
7 Estroboscopio		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido

5Ch

Canal	Función					Valor	Porcentaje/Configuración
1	R	o	j	o		000 ⇔ 255	0–100%
2	V	e	r	d	e	000 ⇔ 255	0–100%
3	A	z	u	l		000 ⇔ 255	0–100%
4	Ámbar					000 ⇔ 255	0–100%
5	Limón					000 ⇔ 255	0–100%

3Ch

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Rueda de Color Virtual	000 ⇔ 255	Vea la Tabla de colores
3	Temperatura del color	000 ⇔ 255	Vea la Gráfico de temperaturas de color

1Ch

Canal	Función	Valor	Porcentaje/Configuración
1	Atenuador	000 ⇔ 255	0–100% (configura el color desde la pantalla de menú)

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]

Email: [e-mail]
