Caractéristiques techniques	Source LED 1 x 50 W, température de couleur 3200 K, 5600 K, 6300 K
Flux lumineux	Jusqu'à 2000 lumens
Angle de faisceau	120°
Contrôle DMX	Oui, 3 ou 5 canaux DMX
Modes de fonctionnement	Mode automatique, mode DMX, mode maître/esclave
Utilisation	Éclairage de fond, éclairage d'ambiance, théâtre, événements
Maintenance	Nettoyage régulier des lentilles, vérification des connexions électriques
Sécurité	Utiliser uniquement sur des surfaces stables, éviter l'exposition à l'eau
Informations générales	Poids : 3,5 kg, dimensions : 300 x 200 x 200 mm

FOIRE AUX QUESTIONS - Ovation CYC 1 FC Chauvet

Comment puis-je réduire le bruit de ventilateur de la Chauvet Ovation CYC 1 FC ?

Assurez-vous que la lampe est installée dans un endroit bien ventilé et éloigné des sources de chaleur. Vérifiez également si le ventilateur est obstrué par des débris.

Quelle est la température de couleur de la Chauvet Ovation CYC 1 FC ?

La Chauvet Ovation CYC 1 FC a une température de couleur de 3200 K ou 5600 K, selon le mode sélectionné.

Comment puis-je contrôler l'intensité lumineuse de la Chauvet Ovation CYC 1 FC ?

Vous pouvez contrôler l'intensité lumineuse via DMX en utilisant un contrôleur compatible ou en utilisant les réglages intégrés de la lampe.

Quelle est la durée de vie de la LED de la Chauvet Ovation CYC 1 FC ?

La durée de vie de la LED est estimée à environ 50 000 heures, en fonction des conditions d'utilisation.

Comment effectuer une mise à jour du firmware de la Chauvet Ovation CYC 1 FC ?

Téléchargez la dernière version du firmware sur le site de Chauvet, puis suivez les instructions fournies dans le manuel pour effectuer la mise à jour via DMX.

Que faire si la lampe ne s'allume pas ?

Vérifiez si la lampe est correctement alimentée, si le câble d'alimentation est en bon état et s'il y a un bon contact avec la prise. Assurez-vous également que le fusible n'est pas grillé.

Comment nettoyer la Chauvet Ovation CYC 1 FC ?

Utilisez un chiffon doux et non abrasif pour essuyer la surface de la lampe. Évitez d'utiliser des produits chimiques agressifs.

Est-ce que la Chauvet Ovation CYC 1 FC peut être utilisée à l'extérieur ?

La Chauvet Ovation CYC 1 FC est conçue pour un usage intérieur. Si vous devez l'utiliser à l'extérieur, assurez-vous qu'elle est protégée des intempéries.

Quelle est la puissance consommée par la Chauvet Ovation CYC 1 FC ?

La puissance consommée est d'environ 150 W.

Comment régler les angles d'éclairage de la Chauvet Ovation CYC 1 FC ?

Utilisez le support de montage pour ajuster l'angle d'éclairage selon vos besoins.

MODE D'EMPLOI Ovation CYC 1 FC Chauvet

À Propos de ce Manuel

Le Manuel de Référence du (MR) Ovation CYC 1FC reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION: le boîtier de ce produit est brûlant lors du fonctionnement.
• Montez toujours ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
- N'utilisez PAS cet appareil en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pourrait en affecter le fonctionnement. (IP20)
• N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
- Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée ou lyre de suspension dont il est doté.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce qui est Inclus

• Ovation CYC 1FC
• Cordon d'alimentation Neutrik
® powerCON®
• Supports Omega
• Manuel de Référence

Alimentation CA

Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Électrique

Vous pouvez connecter jusqu'à 11 Ovation CYC 1FC à 120 V, 20 unités à 208 V ou 22 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion Câble (États-Unis) Câble (Europe) Couleur de la Vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune	Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Phillips à tête n° 2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation CYC 1FC fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation CYC 1FC utilise une connexion de données DMX standard pour ses personnalités DMX : 1Ch, 3Ch, 5Ch, 7Ch, 10Ch, 12Ch, 13Ch, 15Ch, et HSV. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexion Maître/Esclave

Le Ovation CYC 1FC utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation CYC 1FC supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/.

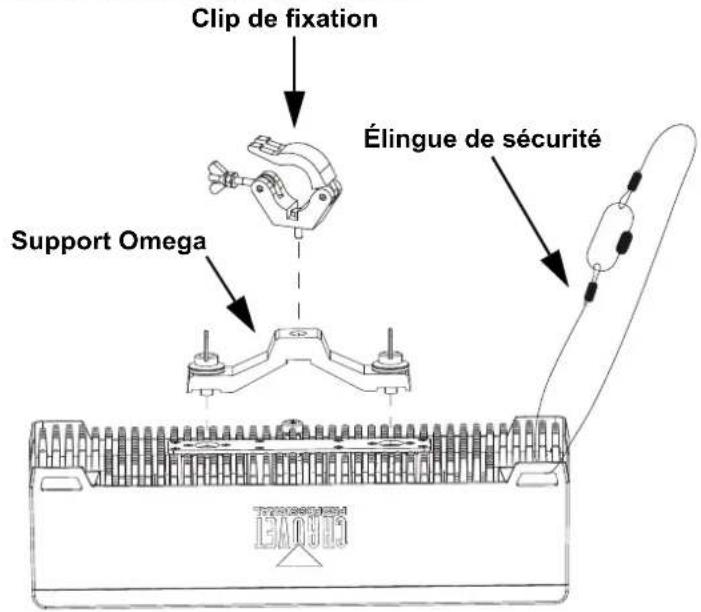

Schéma de Montage de l'appareil

Clip de fixation Élingue de sécurité Support Omega

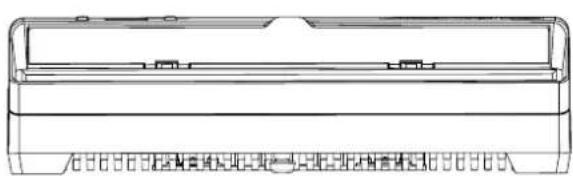

Montage en Hauteur

Béquille rétractable

Roue de Couleurs Virtuelles (VCW)

Le Ovation CYC 1FC dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX. Plus de 30 couleurs pré-mélangées, personnalisées par nos ingénieurs, sont disponibles pour faciliter la programmation.

Les valeurs DMX utilisées pour mélanger ces couleurs sont indiquées ci-dessous. Vous pouvez ajuster l'intensité globale du Ovation afin de reproduire plus fidèlement les couleurs que vous avez l'habitude d'utiliser. Un graphique est disponible sur notre site Web à l'adresse www.chauvetprofessional.com pour comparer nos couleurs pré-mélangées avec des couleurs de gel populaires. Ce tableau est fournit uniquement à des fins de comparaison et ne certifie pas que nos couleurs pré-mélangées correspondent aux couleurs de gel énumérées.

Gamme de couleurs

Valeurs DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇔ 005	- 000 000 000 000 000
006 ⇔ 013	C3050 - Md Yellow	255 190 004 255 255
014 ⇔ 021	C3040 - Lt Yellow	255	111	011 255 255
022 ⇔ 028	C3240 - Amb Yellow	255 245 000 255 075
029 ⇔ 035	C2340 - VLt Amber	255 010 033 255 255
036 ⇔ 043	C2040 - Lt Amber	255 008 023 255 204
044 ⇔ 051	C2050 - Md Amber	255 000 003 255 172
052 ⇔ 059	C2060 - Dk Amber	255 000 003 255	110
060 ⇔ 067	C1050 - Lt Red	255 000 005 044 000
068 ⇔ 075	C1080 - Md Red	255 000 002 000 000
076 ⇔ 083	C1020 - NC Pink	255 105 074 255 255
084 ⇔ 091	C1030 - Md Pink	255 000 074 255 247
092 ⇔ 099	C1630 - Dk Pink	255 060 075 255 255
100 ⇔ 107	C1250 - Md Red Amber	255 000 010 255 008
108 ⇔ 115	C1060 - Dk Red Amber	255 000 012 096 000
116 ⇔ 121	C1650 - Magenta	255 000 062 255 082
122 ⇔ 130	C6170 - Dk Magenta	255 000 074 020 000
131 ⇔ 138	C6020 - Lt Lavender	255 255	118 255 199
139 ⇔ 146	C5030 - Lt Blue	000 255 171 040 255
147 ⇔ 154	C5020 - VLt Blue	000 255 180 224 255
155 ⇔ 162	C5430 - Lt Blue 2	000 255 148 000 226
163 ⇔ 170	C5070 - Blue	000 255 216 000 000
171 ⇔ 178	C5050 - Md Blue	000 255 212 000	113
179 ⇔ 186	C5060 - Dk Blue	000 242 255 000 053
187 ⇔ 194	C5690 - Indigo	026 039 255 000 000
195 ⇔ 202	C5080 - VDk Blue	000 200 255 000 000
203 ⇔ 210	C5081 - VDk Blue 2	000 180 255 000 000
211 ⇔ 218	C4370 - Yel Green	000 255 005 000 045
219 ⇔ 226	C4070 - Green	000 255 025 000 147
227 ⇔ 234	C4550 - Turquoise	000 172 056 000 255
235 ⇔ 242	C4560 - Aqua	000 210 072 000 255
243 ⇔ 250	C4570 - Blue Green	000 255 030 000 005
251 ⇔ 255	--	000	000	000	000	000

Les couleurs ci-dessus sont des rendus simulés de couleurs produits sur base des couleurs émises par les appareils à incandescence. Chauvet ne peut garantir l'exactitude du rendu d'une couleur.

Gamme des températures de couleur

Valeurs DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇌ 005	--	000	000	000	000	000
006 ⇌ 025	2800K	172	110	037	255	255
026 ⇌ 050	3000K	156	126	044	255	255
051 ⇌ 075	3200K	144	142	049	255	255
076 ⇌ 100	3500K	128	159	062	255	255
101 ⇌ 125	4000K	096	183	073	255	255
126 ⇌ 150	4500K	084	209	091	255	255
151 ⇌ 175	5000K	074	221	109	255	255
176 ⇌ 200	5600K	064	244	126	255	255
201 ⇌ 225	6000K	059	255	137	255	255
226 ⇌ 250	6500K	050	255	148	255	255
251 ⇌ 255	--	000	000	000	000	000

Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Code d'accès

Une fois affiché, saisissez le code d'accès suivant comme suit: , , , , . Ce code ne peut pas être modifié et doit être saisi sur demande.

Tableau de Menu

Menu Principal	Niveaux de Programmation Description
Start Address	1-512*	Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
DMX Channel	1 Ch 1-canaux: gradation
	3 Ch	3-canaux: gradation, roue de couleur virtuelle, température de couleur
	5 Ch 5-canaux: RGBAL
	7 Ch 7-canaux: gradation, RGBAL, stroboscope
	10 Ch	10-canaux: gradation 16-bit, RGBAL, stroboscope, roue de couleur virtuelle, température de couleur
	12 Ch	12-canaux: gradation, RGBAL, stroboscope, roue de couleur virtuelle, température de couleur, programmes automatiques, vitesse automatique, mode de vitesse du gradation
	13 Ch	13-canaux: gradation 16-bit, RGBAL 16-bit, stroboscope
	15 Ch	15-canaux: gradation 16-bit, RGBAL 16-bit, stroboscope, roue de couleur virtuelle, température de couleur
	HSV commande HSV
Menu Principal	Niveaux de Programmation Description
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer 000-255	Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur. Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K		Températures de couleur de blanc prédéfinies. Simule une lampe tungstène à la température de couleur spécifiée. Consultez la section Gamme des températures de couleur pour les valeurs spécifiques
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red		Combine les couleurs rouge, vert, bleu,ambre et lime pour un résultat personnalisé (0-100%)
		Green
		Blue
		Amber
		Lime
Menu Principal	Niveaux de Programmation			Description
Auto Show	Auto 1		Speed 001-100	Sélectionne les programmes automatiques et vitesse auto
	Auto 2
	Auto 3
	Auto 4
	Auto 5
Master/Slave	Master Mode maître
	Slave Mode esclave
Dimmer Mode	Off Assombrissement linéaire
	Dimmer 1 Courbe de gradation rapide
	Dimmer 2 Courbe de gradation intermédiaire
	Dimmer 3 Courbe d'assombrissement lente
White Balance	Off			Utilise le paramétrage de blanc définit en usine
	Manual	Red	Valeur maximale de LED verte	Définit la valeur maximale de LED rouge
		Green Définit la valeur 125x255 le de LED bleue
		Blue Définit la valeur 125x255 le de LED bleue
		Amber Définit la valeur maximale de LED ambre
		Lime Définit la valeur maximale de LED lime
LED Frequency	600Hz			Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S			Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S			Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2Min			Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	Always On Affichage rétro-éclairage toujours active
Information	Fixture Hours _ _ _			Affiche le nombre total des heures du produit
	Version V._ Affiche		la version du logiciel installée
	UID		----	Affiche UID actuel #
Factory Setting	No			Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

Valeurs DMX

15 Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	G r a d	a t	e u r 000 ⇔ 255 0–100%
2	G r a d	a t	e u r f i n 000 ⇔ 25
3 Rouge 000 ⇔ 255 0–100%
4 Rouge fin 000 ⇔ 255 0–100%
5	V e r t	000 ⇔ 255 0–100%
6	Vert fin	000 ⇔ 255	0–100%
7	Bleu	000 ⇔ 255	0–100%
8	Bleu fin	000 ⇔ 255	0–100%
9	Ambre	000 ⇔ 255	0–100%
10	Ambre fin	000 ⇔ 255	0–100%
11	Lime	000 ⇔ 255	0–100%
12	Lime fin	000 ⇔ 255	0–100%
13	Stroboscope	000 ⇔ 010	Pas de fonction
		011 ⇔ 255	Stroboscope, lent à rapide
14	Roue de Couleurs Virtuelles	000 ⇔ 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
15	Température de la Couleur	000 ⇔ 005	Pas de fonction
		006 ⇔ 030	2800K
		031 ⇔ 055	3000K
		056 ⇔ 080	3200K
		081 ⇔ 105	3500K
		106 ⇔ 130	4000K
		131 ⇔ 155	4500K
		156 ⇔ 180	5000K
		181 ⇔ 205	5600K
		206 ⇔ 230	6000K
		231 ⇔ 255	6500K

13 Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	G r a d	a t	e u r 000 ⇔ 255 0–100%
2	G r a d	a t	e u r f i n 000 ⇔ 25
3 Rouge 000 ⇔ 255 0–100%
4 Rouge fin 000 ⇔ 255 0–100%
5	V e r t	000 ⇔ 255 0–100%
6	Vert fin	000 ⇔ 255	0–100%
7	Bleu	000 ⇔ 255	0–100%
8	Bleu fin	000 ⇔ 255	0–100%
9	Ambre	000 ⇔ 255	0–100%
10	Ambre fin	000 ⇔ 255	0–100%
11	Lime	000 ⇔ 255	0–100%
12	Lime fin	000 ⇔ 255	0–100%
13	Stroboscope	000 ⇔ 010Pas de fonction011 ⇔ 255Stroboscope, lent à rapide

12 Ch

Canal Fonction Valeur Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2 Rouge 000 ⇔ 255 0–100%
3	V e r t	000 ⇔ 255 0–100%
4	B l e u	000 ⇔ 255 0–100%
5 Ambre 000 ⇔ 255 0–100%
6	L i m e	000 ⇔ 255 0–100%
7 Stroboscope		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
8	Roue de Couleurs Virtuelles	000 ⇔ 255 Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
9	Température de la Couleur	000 ⇔ 005 Pas de fonction006 ⇔ 030 2800K031 ⇔ 055 3000K056 ⇔ 080 3200K081 ⇔ 105 3500K106 ⇔ 130 4000K131 ⇔ 155 4500K156 ⇔ 180 5000K181 ⇔ 205 5600K206 ⇔ 230 6000K231 ⇔ 255 6500K
10	Programme automatique	000 ⇔ 010 Pas de fonction011 ⇔ 060 Auto 1061 ⇔ 110 Auto 2111 ⇔ 160 Auto 3161 ⇔ 210 Auto 4211 ⇔ 255 Auto 5 (Auto 1–4)
11	Vitesse automatique	000 ⇔ 255 Vitesse automatique, lente à rapide
12	Vitesse du gradateur	000 ⇔ 051 Vitesse du gradateur prédéfinie depuis le menu052 ⇔ 101 Gradateur linéaire102 ⇔ 152 Courbe de gradation non linéaire 1 (le plus rapide)153 ⇔ 203 Courbe de gradation non linéaire 2204 ⇔ 255 Courbe de gradation non linéaire 3 (le moins rapide)

10 Ch

Canal Fonction Valeur Pourcentage/Configuration
1 Graduateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Rouge 000 ⇔ 255 0–100%
4	V e r t	000 ⇔ 255 0–100%
5	B l e u	000 ⇔ 255 0–100%
6 Ambre 000 ⇔ 255 0–100%
7	L i m e	000 ⇔ 255 0–100%
8 Stroboscope		000 ⇔ 010 Pas de fonction011 ⇔ 255 Stroboscope, lent à rapide
9	Roue de Couleurs Virtuelles	000 ⇔ 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
10	Température de la Couleur	000 ⇔ 005Pas de fonction006 ⇔ 0302800K031 ⇔ 0553000K056 ⇔ 0803200K081 ⇔ 1053500K106 ⇔ 1304000K131 ⇔ 1554500K156 ⇔ 1805000K181 ⇔ 2055600K206 ⇔ 2306000K231 ⇔ 2556500K

7 Ch

Canal	Fonction				Valeur	Pourcentage/Configuration
1	G	r	a	d	a	t	e	u
2 Rouge	000 ⇔ 255	0–100%
3	V	e	r	t		000 ⇔ 255	0–100%
4	B	l	e	u		000 ⇔ 255	0–100%
5	A	m	b	r	e		000 ⇔ 255	0–100%
6	Lime				000 ⇔ 255		0–100%
7 Stroboscope					000 ⇔ 010		Pas de fonction
					011 ⇔ 255		Stroboscope, lent à rapide

5 Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Rouge 000 ⇔ 255 0–100%
2	V e r t	000 ⇔ 255 0–100%
3	B l e u	000 ⇔ 255 0–100%
4	A m b r	e	000 ⇔ 255 0–100%
5	Lime	000 ⇔ 255	0–100%

3 Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1	G r a d	a t	e u r 000 ⇔ 255 0–100%
2	Roue de Couleurs Virtuelles	000 ⇔ 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
3	Température de la Couleur	000 ⇔ 005	Pas de fonction
		006 ⇔ 030	2800K
		031 ⇔ 055	3000K
		056 ⇔ 080	3200K
		081 ⇔ 105	3500K
		106 ⇔ 130	4000K
		131 ⇔ 155	4500K
		156 ⇔ 180	5000K
		181 ⇔ 205	5600K
		206 ⇔ 230	6000K
		231 ⇔ 255	6500K

1 Ch

Canal	Fonction				Valeur	Pourcentage/Configuration
1	G	r	a	d	a	t	e	u

HSV

Canal	Fonction	Valeur	Pourcentage/Configuration
1	Teintes	000 ⇔ 255	0–100%
2 Saturation	000 ⇔ 255 0–100%
3	Valeur	000 ⇔ 255	0–100%
