MANUAL DE USUARIO Ovation CYC 1 FC Chauvet

La Guía de Referencia Rápida (GRR) del Ovation CYC 1FC contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para mas información.

Exención de Responsabilidad

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

GARANTÍA LIMITADA

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPRESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

• NO abra este producto. No contiene piezas reparables por el usuario.
- NO mire a la fuente de luz cuando el producto esté encendido.
- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.
- Cuidado: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.
- ¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.
- Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.
- NO deje ningún material inflamable a menos de 50 cm de este producto mientras esté funcionando o conectado a la alimentación.
- USE un cable de seguridad cuando monte este producto en lo alto.
- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo. (IP20)
- NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo.
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados.
- NO conecte este producto a un atenuador o reostato.
- Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar o las asas para mover este producto.
- En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
- La máxima temperatura ambiente es de 113 °F (45 °C). No haga funcionar este producto a temperaturas más altas.

Cumplimiento de la FCC

Este dispositivo cumple la parte 15, parte B de las normas FCC. El Funcionamiento está supeditado al cumplimiento de estas dos condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales; y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo las interferencias que puedan causar un funcionamiento no deseado.

Cualquier cambio o modificación que no haya sido expresamente autorizado por la parte responsable de conformidad puede anular la potesdad del usuario para hacer funcionar el equipo.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va Incluido

• Ovation CYC 1FC

• Cable de Alimentación Neutrik ^ powerCON ^

• Soporte Omega

• Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100–240 VCA, 50/60 Hz.

Alimentación en cadena

Puede enlazar hasta 11 productos Ovation CYC 1FC a 120 V, 20 productos a 208 V o 22 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU)	Cable (Europa)	Color del Tornillo
CA Cargado Negro Marrón Amarillo/Bronce
CA Neutro Blanco Azul Plata
CA Tierra Verde/Amarillo Verde/Amarillo	Verde

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Sustitución del fusible

1. Desconecte el producto de la toma de corriente.
2. Con un destornillador de estrella N°2 desatornille la tapa del portafusibles.
3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El Ovation CYC 1FC funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión DMX

El Ovation CYC 1FC usa una conexión de datos DMX normal para sus personalidades DMX: que van de 1Ch, 3Ch, 5Ch, 7Ch, 10Ch, 12Ch, 13Ch, 15Ch, a HSV.

Conexión Maestro/Esclavo

El Ovation CYC 1FC usa la conexión de datos DMX para su modo Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

RDM (gestión remota del dispositivo)

Remote Device Management (gestión remota del dispositivo) o RDM, es un estándar que permite a los dispositivos con capacidad DMX una comunicación bidireccional por un cableado DMX existente. El Ovation CYC 1FC admite protocolo RDM, que posibilita información para supervisar cambiar las opciones del mapa de menú. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/productcategory/truss-clamps/.

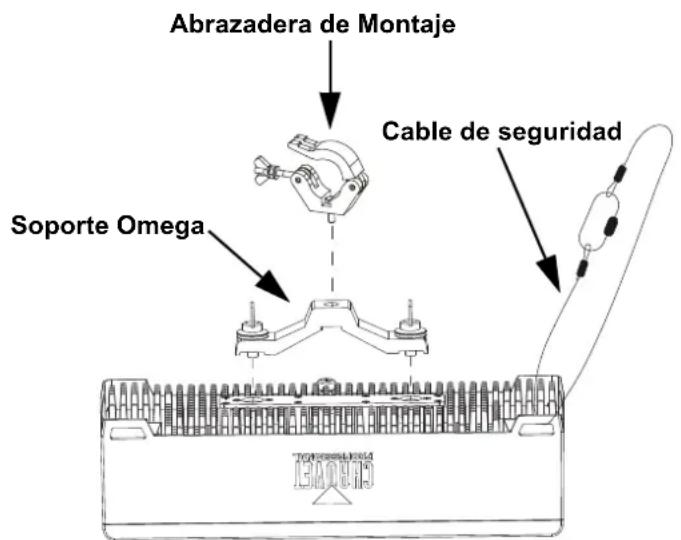

Diagrama de Montaje del Producto

Abrazadera de Montaje Cable de seguridad Soporte Omega

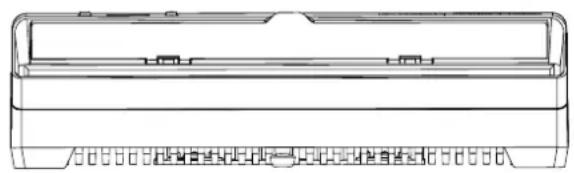

Montaje en Alto

Pierna retráctil

Montaje en Suelo

Rueda de Color Virtual (VCW)

El Ovation CYC 1FC incluye una función de rueda de color virtual llamada Virtual Color Wheel (VCW). Esta función está disponible como modo de control independiente para uso manual y también como canal de control en algunas personalidades DMX del dispositivo. Más de 30 colores premezclados, elaborados por nuestros ingenieros, están disponibles para facilitarle la programación.

Los valores DMX utilizados para mezclar estos colores se indican más abajo. Puede ajustar la intensidad general del dispositivo Ovation para reproducir más fielmente los colores a los que esté habituado. Hay un gráfico a su disposición en nuestro sitio web www.chauvetprofessional.com para comparar nuestros colores premezclados con los colores de gel más populares. Este gráfico sirve solamente para comparar y no implica que nuestros colores premezclados coincidan exactamente con los colores de gel listados.

Tabla de colores

Valor DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Lime
000 ⇔ 005	- 000 000 000 000 000
006 ⇔ 013	C3050 - Md Yellow	255 190 004 255 255
014 ⇔ 021	C3040 - Lt Yellow	255	111	011	255	255
022 ⇔ 028	C3240 - Amb Yellow	255 245	000 255 075
029 ⇔ 035	C2340 - VLt Amber	255 010	033 255 255
036 ⇔ 043	C2040 - Lt Amber	255 008	023 255 204
044 ⇔ 051	C2050 - Md Amber	255 000	003 255 172
052 ⇔ 059	C2060 - Dk Amber	255 000	003 255	110
060 ⇔ 067	C1050 - Lt Red	255 000	005 044 000
068 ⇔ 075	C1080 - Md Red	255 000	002 000 000
076 ⇔ 083	C1020 - NC Pink	255 105	074 255 255
084 ⇔ 091	C1030 - Md Pink	255 000	074 255 247
092 ⇔ 099	C1630 - Dk Pink	255 060	075 255 255
100 ⇔ 107	C1250 - Md Red Amber	255 000	010 255 008
108 ⇔ 115	C1060 - Dk Red Amber	255 000	012 096 000
116 ⇔ 121	C1650 - Magenta	255 000	062 255 082
122 ⇔ 130	C6170 - Dk Magenta	255 000	074 020 000
131 ⇔ 138	C6020 - Lt Lavender	255 255	118	255 199
139 ⇔ 146	C5030 - Lt Blue	000 255	171 040 255
147 ⇔ 154	C5020 - VLt Blue	000 255	180 224 255
155 ⇔ 162	C5430 - Lt Blue 2	000 255	148 000 226
163 ⇔ 170	C5070 - Blue	000 255	216 000 000
171 ⇔ 178	C5050 - Md Blue	000 255	212 000	113
179 ⇔ 186	C5060 - Dk Blue	000 242	255 000 053
187 ⇔ 194	C5690 - Indigo	026 039	255 000 000
195 ⇔ 202	C5080 - VDk Blue	000 200	255 000 000
203 ⇔ 210	C5081 - VDk Blue 2	000 180	255 000 000
211 ⇔ 218	C4370 - Yel Green	000 255	005 000 045
219 ⇔ 226	C4070 - Green	000 255	025 000 147
227 ⇔ 234	C4550 - Turquoise	000 172	056 000 255
235 ⇔ 242	C4560 - Aqua	000 210	072 000 255
243 ⇔ 250	C4570 - Blue Green	000 255	030 000 005
251 ⇔ 255	--	000	000	000	000	000

Los colores listados son interpretaciones simuladas de la emisión de color generada en comparación con otros productos incandescentes similares. Chauvet no garantiza la exactitud del color emitido.

Gráfico de temperaturas de color

Valor DMX	Lectura en Pantalla	Valor Rojo	Valor Verde	Valor Azul	Valor Ámbar	Valor Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	172	110	037	255	255
026 ⇔ 050	3000K	156	126	044	255	255
051 ⇔ 075	3200K	144	142	049	255	255
076 ⇔ 100	3500K	128	159	062	255	255
101 ⇔ 125	4000K	096	183	073	255	255
126 ⇔ 150	4500K	084	209	091	255	255
151 ⇔ 175	5000K	074	221	109	255	255
176 ⇔ 200	5600K	064	244	126	255	255
201 ⇔ 225	6000K	059	255	137	255	255
226 ⇔ 250	6500K	050	255	148	255	255
251 ⇔ 255	--	000	000	000	000	000

Las temperaturas de color que aparecen arriba son interpretaciones simuladas de la emisión de color producida cuando se compara con una lámpara de tungsteno a la temperatura de color especificada. Chauvet no garantiza la exactitud del color emitido.

Descripción del Panel de Control

Botón Función
	Sale del menú o función actual
	Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
	Navega hacia arriba por la lista de menú o aumenta el valor numérico cuando está en una función
	Navega hacia abajo por la lista de menú o disminuye el valor numérico cuando está en una función

Código de acceso

Después de que se le solicite, introduzca el siguiente código de acceso pulsando:, , , , . Este código no se puede cambiar y se debe usar cuando se le solicite.

Mapa de Menú

Menú Principal	Niveles de Programación Descripción
Start Address	1-512*	Selecciona la dirección de inicio (*canal más alto restringido a la elección de personalidad)
DMX Channel	1 Ch 1 canales: atenuador
	3 Ch	3 canales: atenuador, rueda de color virtual, temperatura de color
	5 Ch 5 canales: RGBAL
	7 Ch	7 canales: atenuador, RGBAL, estroboscopio
	10 Ch	10 canales: 16 bits atenuador, RGBAL, estroboscopio, rueda de color virtual, temperatura de color
	12 Ch	12 canales: atenuador, RGBAL, estroboscopio, rueda de color virtual, temperatura de color, programas automáticos, velocidad automática, modo de velocidad del atenuador
	13 Ch	13 canales: 16 bits atenuador, RGBAL, estroboscopio
	15 Ch	15 canales: 16 bits atenuador, 16 bits RGBAL, estroboscopio, rueda de color virtual, temperatura de color
	HSV Control de HSV
Menú Principal	Niveles de Programación Descripción
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer 000–255	Rueda de Color Virtual (VCW) simula la emisión de cada gel de color. Consulte la sección Tabla de colores para ver los valores específicos
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K		Temperaturas de color blanco Emula una lámpara de tungsteno a la temperatura de color especificada. Consulte el apartado Gráfico de temperaturas de color para ver valores concretos
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red		Combina rojo, verde, azul, ámbar y lime para generar un color personalizado (0–100%)
		Green
		Blue
		Amber
		Lime
Menú Principal	Niveles de Programación			Descripción
Auto Show	Auto 1	Speed 001-100		Selecciona programas automáticos y velocidad de programas automáticos
	Auto 2
	Auto 3
	Auto 4
	Auto 5
Master/Slave	Master Modo maestro
	Slave Modo esclavo
Dimmer Mode	Off Atenuador lineal
	Dimmer 1 Curva de atenuador rápida
	Dimmer 2 Curva de atenuador media
	Dimmer 3 Curva de atenuador lenta
White Balance	Off			Utiliza la configuración de blanco predeterminada de fábrica
	Manual	Red	el valor máximo	Establece el valor máximo de LED rojo
		Green Establece		de LED verde
		Blue Establece el valor máximo	125m25mo	de LED azul
		Amber Establece el valor máximo	de LED ámbar
		Lime Establece el valor máximo	de LED lime
LED Frequency	600Hz			Selecciona la frecuencia de emisión PWM
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S			Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	30S			Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	2Min			Retro-iluminación de la pantalla se apaga después de 2 minutos de inactividad
	Always On			Retro-iluminación de la pantalla siempre activa
Information	Fixture Hours _ _ _			Muestra el nombre total de las horas del producto
	Version V._ Muestra instalada la versión de software
	UID _ _ _ _ _ _ Muestra actual UID #
Factory Setting	No			Reinicia a la configuración de fábrica
	Yes

Valores DMX

15 Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	R o j o	000 ⇔ 255 0–100%
4 Rojo fino 000 ⇔ 255 0–100%
5	V e r d	e	000 ⇔ 255 0–100%
6 Verde fino 000 ⇔ 255 0–100%
7	Azul	000 ⇔ 255	0–100%
8	Azul fino	000 ⇔ 255	0–100%
9	Ámbar	000 ⇔ 255	0–100%
10	Ámbar fino	000 ⇔ 255	0–100%
11	Limón	000 ⇔ 255	0–100%
12	Limón fino	000 ⇔ 255	0–100%
13	Estroboscopio	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
14	Rueda de Color Virtual	000 ⇔ 255	Consulte la sección Tabla de colores para ver los valores específicos
15	Temperatura del color	000 ⇔ 005	Sin función
		006 ⇔ 030	2800K
		031 ⇔ 055	3000K
		056 ⇔ 080	3200K
		081 ⇔ 105	3500K
		106 ⇔ 130	4000K
		131 ⇔ 155	4500K
		156 ⇔ 180	5000K
		181 ⇔ 205	5600K
		206 ⇔ 230	6000K
		231 ⇔ 255	6500K

13 Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2 Atenuador fino 000 ⇔ 255 0–100%
3	R o j o	000 ⇔ 255 0–100%
4 Rojo fino 000 ⇔ 255 0–100%
5	V e r d	e	000 ⇔ 255 0–100%
6	Verde fino	000 ⇔ 255	0–100%
7	Azul	000 ⇔ 255	0–100%
8	Azul fino	000 ⇔ 255	0–100%
9	Ámbar	000 ⇔ 255	0–100%
10	Ámbar fino	000 ⇔ 255	0–100%
11	Limón	000 ⇔ 255	0–100%
12	Limón fino	000 ⇔ 255	0–100%
13	Estroboscopio	000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido

12 Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	R o j o			000 ⇔ 255 0–100%
3	V e r d			e	000 ⇔ 255 0–100%
4	A z u l			000 ⇔ 255 0–100%
5	Á m b a			r	000 ⇔ 255 0–100%
6	L i m ó			n	000 ⇔ 255 0–100%
7 Estroboscopio				000 ⇔ 010	Sin función
				011 ⇔ 255	Estroboscopio, lento a rápido
8	Rueda de Color Virtual			000 ⇔ 255	Consulte la sección Tabla de colores para ver los valores específicos
9	Temperatura del color			000 ⇔ 005	Sin función
				006 ⇔ 030	2800K
				031 ⇔ 055	3000K
				056 ⇔ 080	3200K
				081 ⇔ 105	3500K
				106 ⇔ 130	4000K
				131 ⇔ 155	4500K
				156 ⇔ 180	5000K
				181 ⇔ 205	5600K
				206 ⇔ 230	6000K
				231 ⇔ 255	6500K
10	Programas de auto			000 ⇔ 010	Sin función
				011 ⇔ 060	Auto 1
				061 ⇔ 110	Auto 2
				111 ⇔ 160	Auto 3
				161 ⇔ 210	Auto 4
				211 ⇔ 255	Auto 5 (Auto 1–4)
11	Velocidad automática			000 ⇔ 255	Velocidad automática, lenta a rápida
12	Velocidad Atenuador			000 ⇔ 051	Ajuste de la velocidad del atenuador desde la pantalla
				052 ⇔ 101	Modo velocidad del atenuador desactivado
				102 ⇔ 152	Velocidad de atenuador 1 (rápida)
				153 ⇔ 203	Velocidad de atenuador 2
				204 ⇔ 255	Velocidad de atenuador 3 (lenta)

10 Ch

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Atenuador fino	000 ⇔ 255	0–100%
3	R o j o	000 ⇔ 255 0–100%
4	V e r d	e	000 ⇔ 255 0–100%
5	A z u l	000 ⇔ 255 0–100%
6	Á m b a	r	000 ⇔ 255 0–100%
7	L i m ó	n	000 ⇔ 255 0–100%
8 Estroboscopio		000 ⇔ 010	Sin función
		011 ⇔ 255	Estroboscopio, lento a rápido
9	Rueda de Color Virtual	000 ⇔ 255	Consulte la sección Tabla de colores para ver los valores específicos
10	Temperatura del color	000 ⇔ 005	Sin función
		006 ⇔ 030	2800K
		031 ⇔ 055	3000K
		056 ⇔ 080	3200K
		081 ⇔ 105	3500K
		106 ⇔ 130	4000K
		131 ⇔ 155	4500K
		156 ⇔ 180	5000K
		181 ⇔ 205	5600K
		206 ⇔ 230	6000K
		231 ⇔ 255	6500K

7 Ch

Canal Función Valor Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	R o j o		000 ⇔ 255 0–100%
3	V e r d		e	000 ⇔ 255 0–100%
4 Azul	000 ⇔ 255 0–100%
5	Á m b a		r	000 ⇔ 255 0–100%
6	L i m ó		n	000 ⇔ 255 0–100%
7 Estroboscopio			000 ⇔ 010 Sin función011 ⇔ 255 Estroboscopio, lento a rápido

5 Ch

Canal	Función				Valor	Porcentaje/Configuración
1	R	o	j	o	000 ⇔ 255 0–100%
2	V	e	r	d	e	000 ⇔ 255 0–100%
3 Azul	000 ⇔ 255 0–100%
4	Á	m	b	a	r	000 ⇔ 255 0–100%
5	L	i	m	ó	n	000 ⇔ 255 0–100%

3 Ch

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%
2	Rueda de Color Virtual	000 ⇔ 255	Consulte la sección Tabla de colores para ver los valores específicos
3	Temperatura del color	000 ⇔ 005	Sin función
		006 ⇔ 030	2800K
		031 ⇔ 055	3000K
		056 ⇔ 080	3200K
		081 ⇔ 105	3500K
		106 ⇔ 130	4000K
		131 ⇔ 155	4500K
		156 ⇔ 180	5000K
		181 ⇔ 205	5600K
		206 ⇔ 230	6000K
		231 ⇔ 255	6500K

1 Ch

Canal	Función	Valor	Porcentaje/Configuración
1 Atenuador 000 ⇔ 255 0–100%

HSV

Canal	Función	Valor	Porcentaje/Configuración
1	Tono	000 ⇔ 255	0–100%
2	Saturación	000 ⇔ 255	0–100%
3	Valor	000 ⇔ 255	0–100%

Address: Av. de las Partidas 34 - 3B

Lerma, Edo. de México, CP 52000

Voice: [phone]
