GEBRUIKSAANWIJZING Ovation CYC 1 FC Chauvet

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Packungsinhalt

• Ovation CYC 1FC
• N e ^® powerrCON ^® iNetzkabel

Over deze handleiding

De Ovation CYC 1FC Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheidsinstructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
  • Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
  • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugels of de hendels om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, het VK, Ierland, de Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us voor contactinformatie.

Wat is inbegrepen

• Ovation CYC 1FC

• N e ^® powerCON ^® istrdomsnoer

• Omega-beugel
  • Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 11 Ovation CYC 1FC-producten koppelen bij 120 V, 20 producten koppelen bij 208 V, of 22 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting Snoer (VS) Snoer (Europa) Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Ovation CYC 1FC kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com. is een DMX-basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation CYC 1FC gebruikt een normale DMX-gegevensverbinding voor bedieningspersoonlijkheden in een bereik van 1Ch, 3Ch, 5Ch, 7Ch, 10Ch, 12Ch, 13Ch, 15Ch, tot HSV. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De Ovation CYC 1FC maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

RDM (apparaatbeheer op afstand)

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation CYC 1FC ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze. Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/.

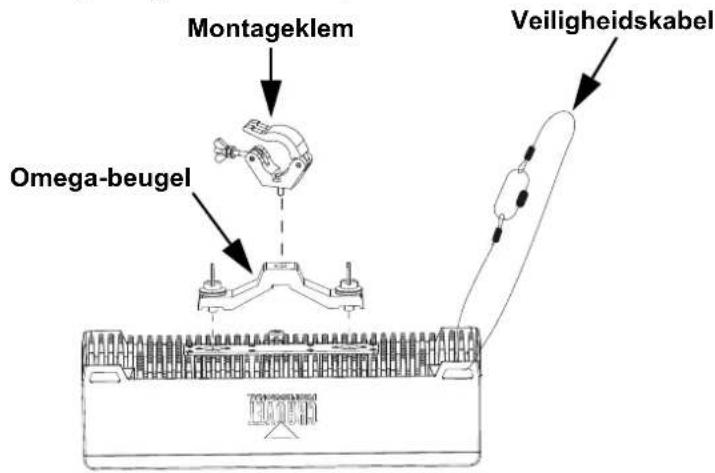

Montagediagram van het product

Montageklem Omega-beugel Veiligheidskabel

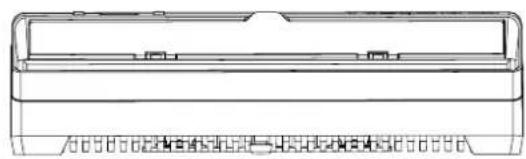

Montage boven het hoofd

Plaatsing op de vloer

Virtueel kleurenwiel

De Ovation CYC 1FC bevat een functie, genaamd het virtuele kleurenwiel (Virtual Color Wheel, VCW). Deze functie is beschikbaar als een losstaande bedieningsmodus voor handmatig gebruik en ook als een bedieningskanaal in de geselecteerde DMX-persoonlijkheden van de producten. Voor eenvoudiger programmering zijn er meer dan 30 voorgemengde kleuren beschikbaar die speciaal door onze technici zijn samengesteld.

De DMX-waarden die worden gebruikt voor het mengen van deze kleuren staan hieronder vermeld. U kunt de algehele intensiteit van het Ovation-armatuur aanpassen om de kleuren waarmee u bekend bent beter na te bootsen. Op onze website www.chauvetprofessional.com is een tabel beschikbaar om onze voorgemengde kleuren te vergelijken met populaire gelkleuren. Deze grafiek is uitsluitend bedoeld voor vergelijkingsdoeleinden en vormt geen garantie dat onze voorgemengde kleuren overeenkomen met de vermelde gelkleuren.

Kleurenkaart

DMX-waarde	Weergave op het display	Rode waarde	Groene waarde	Blauwe waarde	Gele waarde	Lime waarde
000 ⇔ 005	- 000 000 000 000 000
006 ⇔ 013	C3050 - Md Yellow	255 190 004 255 255
014 ⇔ 021	C3040 - Lt Yellow	255 111 011 255 255
022 ⇔ 028	C3240 - Amb Yellow	255 245 000 255 075
029 ⇔ 035	C2340 - VLt Amber	255 010 033 255 255
036 ⇔ 043	C2040 - Lt Amber	255 008 023 255 204
044 ⇔ 051	C2050 - Md Amber	255 000 003 255 172
052 ⇔ 059	C2060 - Dk Amber	255 000 003 255 110
060 ⇔ 067	C1050 - Lt Red	255 000 005 044 000
068 ⇔ 075	C1080 - Md Red	255 000 002 000 000
076 ⇔ 083	C1020 - NC Pink	255 105 074 255 255
084 ⇔ 091	C1030 - Md Pink	255 000 074 255 247
092 ⇔ 099	C1630 - Dk Pink	255 060 075 255 255
100 ⇔ 107	C1250 - Md Red Amber	255 000 010 255 008
108 ⇔ 115	C1060 - Dk Red Amber	255 000 012 096 000
116 ⇔ 121	C1650 - Magenta	255 000 062 255 082
122 ⇔ 130	C6170 - Dk Magenta	255 000 074 020 000
131 ⇔ 138	C6020 - Lt Lavender	255 255	118 255 199
139 ⇔ 146	C5030 - Lt Blue	000 255 171 040 255
147 ⇔ 154	C5020 - VLt Blue	000 255 180 224 255
155 ⇔ 162	C5430 - Lt Blue 2	000 255 148 000 226
163 ⇔ 170	C5070 - Blue	000 255 216 000 000
171 ⇔ 178	C5050 - Md Blue	000 255 212 000	113
179 ⇔ 186	C5060 - Dk Blue	000 242 255 000 053
187 ⇔ 194	C5690 - Indigo	026 039 255 000 000
195 ⇔ 202	C5080 - VDk Blue	000 200 255 000 000
203 ⇔ 210	C5081 - VDk Blue 2	000 180 255 000 000
211 ⇔ 218	C4370 - Yel Green	000 255 005 000 045
219 ⇔ 226	C4070 - Green	000 255 025 000 147
227 ⇔ 234	C4550 - Turquoise	000 172 056 000 255
235 ⇔ 242	C4560 - Aqua	000 210 072 000 255
243 ⇔ 250	C4570 - Blue Green	000 255 030 000 005
251 ⇔ 255	--	000	000	000	000	000

De kleuren hierboven zijn gesimuleerde waargaven van de kleurenuitvoer die zijn geproduceerd, in vergelijking met de andere gelijksoortige lichtproducten. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Kleurtemperatuur-kaart

DMX-waarde	Weergave op het display	Rode waarde	Groene waarde	Blauwe waarde	Gele waarde	Lime waarde
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	172	110	037	255	255
026 ⇔ 050	3000K	156	126	044	255	255
051 ⇔ 075	3200K	144	142	049	255	255
076 ⇔ 100	3500K	128	159	062	255	255
101 ⇔ 125	4000K	096	183	073	255	255
126 ⇔ 150	4500K	084	209	091	255	255
151 ⇔ 175	5000K	074	221	109	255	255
176 ⇔ 200	5600K	064	244	126	255	255
201 ⇔ 225	6000K	059	255	137	255	255
226 ⇔ 250	6500K	050	255	148	255	255
251 ⇔ 255	--	000	000	000	000	000

De bovenstaande kleurtemperaturen zijn gesimuleerde weergaven van de geproduceerde kleuropbrengst, in vergelijking met een wolfraam-lamp bij de opgegeven kleurtemperatuur. Chauvet geeft geen garantie over de nauwkeurigheid van de kleuropbrengst.

Beschrijving bedieningspaneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Toegangscode

Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op: , , , , . Dit toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden.

Menumap

Hoofdniveau	Programmeerniveaus Beschrijving
Start Address	1–512	Selecteert het start-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channel	1 Ch 1-kanaals: dimmer
	3 Ch	3-kanaals: dimmer, virtueel kleurrad, kleurtemperatuur
	5 Ch 5-kanaals: RGBAL
	7 Ch 7-kanaals: dimmer, RGBAL, strobo
	10 Ch	10-kanaals: 16-bits dimmer, RGBAL, strobo, virtueel kleurrad, kleurtemperatuur
	12 Ch	12-kanaals: Dimmer, RGBAL, strobo, virtueel kleurrad, kleurtemperatuur, Auto-Programme, Auto-Geschwindigkeit, Dimmer-Geschwindigkeitsmodus
	13 Ch	13-kanaals: 16-bits dimmer, 16-bits RGBAL, strobo
	15 Ch	15-kanaals: 6-bits dimmer, 16-bits RGBAL, strobo, virtueel kleurrad, kleurtemperatuur
	HSV HSV-regeling
Hoofdniveau	Programmeerniveaus Beschrijving
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer 000–255	Het virtuele kleurenwiel simuleert de opbrengst van elke gelkleur. Raadpleeg de sectie Kleurenkaart voor specifieke waarden
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K		Vooringestelde witte kleurtemperaturen. Emuleert een wolfraam-lamp bij de opgegeven kleurtemperatuur. Raadpleeg de sectie Kleurtemperatuur-kaart voor specifieke waarden
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red		Combineert rood, groen, blauw, amber en lime om een aangepaste kleur te genereren (0–100%)
		Green
		Blue
		Amber
		Lime
Hoofdniveau	Programmeerniveaus			Beschrijving
Auto Show	Auto 1	Speed 001-100		Selecteert automatische programma's en automatische programmasnelheid
	Auto 2
	Auto 3
	Auto 4
	Auto 5
Master/Slave	Master Master-modus
	Slave Slave-modus
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1 Snelle dimmer-kromme
	Dimmer 2 Gemiddelde dimmer-kromme
	Dimmer 3 Langzame dimmer-kromme
White Balance	Off Gebruikt standaard witte instelling
	Manual	Red	125-255	Stelt de maximum waarde van de rode LED in
		Green		Stelt de maximum waarde van de groene LED in
		Blue		Stelt de maximum waarde van de blauwe LED in
		Amber		Stelt de maximum waarde van de amber LED in
		Lime		Stelt de maximum waarde van de lime LED in
LED Frequency	600Hz			Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S			Schakelt de backlight van de display uit na 10s van inactiviteit
	30S			Schakelt de backlight van de display uit na 30s van inactiviteit
	2Min			Schakelt de backlight van de display uit na 2 minuten van inactiviteit
	Always On De backlight van de display is altijd aan
Information	Fixture Hours ____. Toont het totale aantal producturen
	Version V._ Toont de geïnstalleerde softwareversie
	UID ____. Geeft de huidige UID #
Factory Setting	No			Herstellen naar de fabrieksstandaard
	Yes

DMX Waarden

15 Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2 Fijne dimmer 000 ⇌ 255 0–100%
3 Rood 000 ⇌ 255 0–100%
4 Fijn rood 000 ⇌ 255 0–100%
5	G r o e	n	000 ⇌ 255 0–100%
6 Fijn groen 000 ⇌ 255 0–100%
7	B l a u	w	000 ⇌ 255 0–100%
8 Fijn blauw 000 ⇌ 255 0–100%
9	A m b e	r	000 ⇌ 255 0–100%
10	Fijn amber	000 ⇌ 255	0–100%
11	Lime	000 ⇌ 255	0–100%
12	Fijn lime	000 ⇌ 255	0–100%
13	Stroboscoop	000 ⇌ 010	Geen functie
		011 ⇌ 255	Stroboscoop, langzaam bis snel
14	Virtueel kleurenwiel	000 ⇌ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
15	Kleurtemperatuur	000 ⇌ 005	Geen functie
		006 ⇌ 030	2800K
		031 ⇌ 055	3000K
		056 ⇌ 080	3200K
		081 ⇌ 105	3500K
		106 ⇌ 130	4000K
		131 ⇌ 155	4500K
		156 ⇌ 180	5000K
		181 ⇌ 205	5600K
		206 ⇌ 230	6000K
		231 ⇌ 255	6500K

13 Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2 Fijne dimmer 000 ⇌ 255 0–100%
3 Rood 000 ⇌ 255 0–100%
4 Fijn rood 000 ⇌ 255 0–100%
5	G r o e		n	000 ⇌ 255 0–100%
6 Fijn groen 000 ⇌ 255 0–100%
7	B l a u		w	000 ⇌ 255 0–100%
8 Fijn blauw 000 ⇌ 255 0–100%
9	A m b e		r	000 ⇌ 255 0–100%
10	Fijn amber		000 ⇌ 255	0–100%
11	Lime		000 ⇌ 255	0–100%
12	Fijn lime		000 ⇌ 255	0–100%
13	Stroboscoop		000 ⇌ 010	Geen functie
			011 ⇌ 255	Stroboscoop, langzaam bis snel

12 Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2	R o o d			000 ⇌ 255 0–100%
3	G r o e			n	000 ⇌ 255 0–100%
4	B l a u			w	000 ⇌ 255 0–100%
5	A m b e			r	000 ⇌ 255 0–100%
6	L i m e			000 ⇌ 255 0–100%
7 Stroboscoop				000 ⇌ 010 Geen functie011 ⇌ 255 Stroboscoop, langzaam bis snel
8	Virtueel kleurenwiel			000 ⇌ 255 Raadpleeg de sectie Kleurenkaart voor specifieke waarden
9 Kleurtemperatuur				000 ⇌ 005 Geen functie006 ⇌ 030 2800K031 ⇌ 055 3000K056 ⇌ 080 3200K081 ⇌ 105 3500K106 ⇌ 130 4000K131 ⇌ 155 4500K156 ⇌ 180 5000K181 ⇌ 205 5600K206 ⇌ 230 6000K231 ⇌ 255 6500K
10	Automatisch programma			000 ⇌ 010 Geen functie011 ⇌ 060 Auto 1061 ⇌ 110 Auto 2111 ⇌ 160 Auto 3161 ⇌ 210 Auto 4211 ⇌ 255 Auto 5 (Auto 1–4)
11	Automatische snelheid			000 ⇌ 255 Automatische snelheid, langzaam tot snel
12	Dimmersnelheid			000 ⇌ 051 Voorinstelling van de dimmersnelheid vanaf het displaymenu052 ⇌ 101 Lineaire dimmer102 ⇌ 152 Niet-lineaire dimcurve 1 (snelst)153 ⇌ 203 Niet-lineaire dimcurve 2204 ⇌ 255 Niet-lineaire dimcurve 3 (langzaamst)

10 Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2	Fijne dimmer			000 ⇔ 255	0–100%
3	R	o	o d	000 ⇔ 255 0–100%
4	G	r	o e	n	000 ⇔ 255 0–100%
5	B	l	a u	w	000 ⇔ 255 0–100%
6	A	m	b e	r	000 ⇔ 255 0–100%
7	L	i	m e	000 ⇔ 255 0–100%
8 Stroboscoop				000 ⇔ 010	Geen functie
				011 ⇔ 255	Stroboscoop, langzaam bis snel
9	Virtueel kleurenwiel			000 ⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
10	Kleurtemperatuur			000 ⇔ 005	Geen functie
				006 ⇔ 030	2800K
				031 ⇔ 055	3000K
				056 ⇔ 080	3200K
				081 ⇔ 105	3500K
				106 ⇔ 130	4000K
				131 ⇔ 155	4500K
				156 ⇔ 180	5000K
				181 ⇔ 205	5600K
				206 ⇔ 230	6000K
				231 ⇔ 255	6500K

7 Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2 Rood 000 ⇔ 255 0–100%
3	G	r	o	e	n
4	B	l	a	u	w
5	A	m	b	e	r
6	L	i	m	e	000 ⇔ 255 0–100%
7 Stroboscoop					000 ⇔ 010 Geen functie011 ⇔ 255 Stroboscoop, langzaam bis snel

5 Ch

Kanaal Functie Waarde Percentage/Instelling
1 Rood	000 ⇔ 255 0–100%
2	G	r	o	e	n	000 ⇔ 255 0–100%
3	B	l	a	u	w	000 ⇔ 255 0–100%
4	A	m	b	e	r	000 ⇔ 255 0–100%
5	L	i	m	e	000 ⇔ 255 0–100%

3 Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2	Virtueel kleurenwiel	000 ⇔ 255	Raadpleeg de sectie Kleurenkaart voor specifieke waarden
3 Kleurtemperatuur		000 ⇔ 005	Geen functie
		006 ⇔ 030	2800K
		031 ⇔ 055	3000K
		056 ⇔ 080	3200K
		081 ⇔ 105	3500K
		106 ⇔ 130	4000K
		131 ⇔ 155	4500K
		156 ⇔ 180	5000K
		181 ⇔ 205	5600K
		206 ⇔ 230	6000K
		231 ⇔ 255	6500K

1 Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%

HSV

Kanaal Functie Waarde Percentage/Instelling
1	Tint	000 ⇌ 255	0–100%
2	Verzadiging	000 ⇌ 255	0–100%
3	Waarde	000 ⇌ 255	0–100%

Contact Us
