BEDIENUNGSANLEITUNG Ovation CYC 1 FC Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Ovation CYC 1FC finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
  • NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden. Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
• VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
• VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
• Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20)
• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
• Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
  • Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
  • Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
  • Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

• Omega-Hängebügel mit Befestigungsmaterial
• Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 11 Ovation CYC 1FC-Geräte bei 120 V AC, 20 Geräte bei 208 V AC, oder 22 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

Der Ovation CYC 1FC kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Ovation CYC 1FC verwendet eine drahtlose DMX-Datenverbindung für seine DMX-Persönlichkeiten: 1Ch, 3Ch, 5Ch, 7Ch, 10Ch, 12Ch, 13Ch, 15Ch, und HSV. Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Master/Slave-Schaltung

Der Ovation CYC 1FC verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Lesen Sie die Bedienungsanleitung des DMX-Controller oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Ovation CYC 1FC unterstützt das RDM-Protokoll, das ein Feedback zur Vornahme von Änderungen der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise durch. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

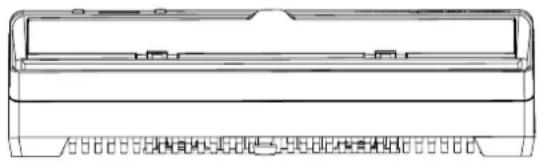

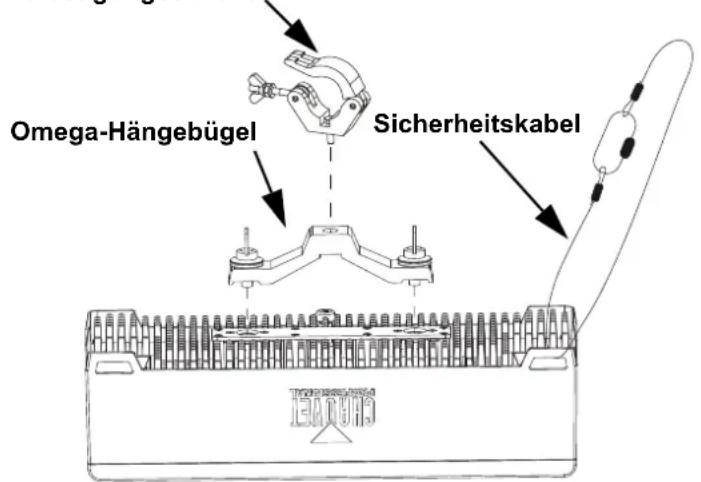

Produktmontageansicht

Befestigungsschelle

Omega-Hängebügel Sicherheitskabel

Montage über Kopf

Einziehbarer Ständer

Oberflächenmontage

Virtuelles Farbrad (VCW)

Der Ovation CYC 1FC verfügt über eine Funktion mit der Bezeichnung Virtuelles Farbrad (Virtual Color Wheel, VCW). Diese Funktion steht als Stand-alone-Steuerungsmodus für die manuelle Bedienung sowie als Steuerungskanal bei ausgewählten DMX-Eigenschaften zur Verfügung. Es sind mehr als 30 von unseren Technikern vorgemischte Farben verfügbar, um die Programmierung einfacher zu gestalten. Die zum Mischen dieser Farben verwendeten DMX-Werte sind nachstehend angegeben. Sie können die Gesamtintensität des Ovation anpassen, um die Farben, mit denen Sie vertraut sind, besser nachzubilden. Auf unserer Website www.chauvetprofessional.com finden Sie eine Tabelle, mit deren Hilfe Sie unsere vorgemischten Farben mit beliebten Gel-Farben vergleichen können. Diese Tabelle dient einzig Vergleichszwecken und ist keine Gewähr dafür, dass unsere vorgemischten Farben mit einer der aufgeführten Gel-Farben übereinstimmen.

Tabelle: Virtuelles Farbrad

DMX-Wert	Anzeige auf Display Roter Wert		Grüner Wert	Blauer Wert	Bernsteinfarbener	Neongrüner Wert
000 ⇔ 005	- 000 000 000 000 000
006 ⇔ 013	C3050 - Md Yellow	255 190	004 255 255
014 ⇔ 021	C3040 - Lt Yellow	255	111	011 255	255
022 ⇔ 028	C3240 - Amb Yellow	255 245	000 255 075
029 ⇔ 035	C2340 - VLt Amber	255 010	033 255 255
036 ⇔ 043	C2040 - Lt Amber	255 008	023 255 204
044 ⇔ 051	C2050 - Md Amber	255 000	003 255 172
052 ⇔ 059	C2060 - Dk Amber	255 000	003 255	110
060 ⇔ 067	C1050 - Lt Red	255 000	005 044 000
068 ⇔ 075	C1080 - Md Red	255 000	002 000 000
076 ⇔ 083	C1020 - NC Pink	255 105	074 255 255
084 ⇔ 091	C1030 - Md Pink	255 000	074 255 247
092 ⇔ 099	C1630 - Dk Pink	255 060	075 255 255
100 ⇔ 107	C1250 - Md Red Amber	255 000	010 255 008
108 ⇔ 115	C1060 - Dk Red Amber	255 000	012 096 000
116 ⇔ 121	C1650 - Magenta	255 000	062 255 082
122 ⇔ 130	C6170 - Dk Magenta	255 000	074 020 000
131 ⇔ 138	C6020 - Lt Lavender	255 255	118	255 199
139 ⇔ 146	C5030 - Lt Blue	000 255	171 040 255
147 ⇔ 154	C5020 - VLt Blue	000 255	180 224 255
155 ⇔ 162	C5430 - Lt Blue 2	000 255	148 000 226
163 ⇔ 170	C5070 - Blue	000 255	216 000 000
171 ⇔ 178	C5050 - Md Blue	000 255	212 000	113
179 ⇔ 186	C5060 - Dk Blue	000 242	255 000 053
187 ⇔ 194	C5690 - Indigo	026 039	255 000 000
195 ⇔ 202	C5080 - VDk Blue	000 200	255 000 000
203 ⇔ 210	C5081 - VDk Blue 2	000 180	255 000 000
211 ⇔ 218	C4370 - Yel Green	000 255	005 000 045
219 ⇔ 226	C4070 - Green	000 255	025 000 147
227 ⇔ 234	C4550 - Turquoise	000 172	056 000 255
235 ⇔ 242	C4560 - Aqua	000 210	072 000 255
243 ⇔ 250	C4570 - Blue Green	000 255	030 000 005
251 ⇔ 255	--	000	000	000	000	000

Die oben genannten Farben sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu anderen, ähnlich weißglühenden Produkten. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Farbtemperatur-Tabelle

DMX-Wert	Anzeige auf Display Roter Wert		Grüner Wert	Blauer Wert	Bernsteinfarbener	Neongrüner Wert
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	172	110	037	255	255
026 ⇔ 050	3000K	156	126	044	255	255
051 ⇔ 075	3200K	144	142	049	255	255
076 ⇔ 100	3500K	128	159	062	255	255
101 ⇔ 125	4000K	096	183	073	255	255
126 ⇔ 150	4500K	084	209	091	255	255
151 ⇔ 175	5000K	074	221	109	255	255
176 ⇔ 200	5600K	064	244	126	255	255
201 ⇔ 225	6000K	059	255	137	255	255
226 ⇔ 250	6500K	050	255	148	255	255
251 ⇔ 255	--	000	000	000	000	000

Die oben genannten Farbtemperaturen sind simulierte Ähnlichkeiten der Farbausgabe im Vergleich zu einer Wolframlampe mit spezifizierter Farbtemperatur. Chauvet gibt keine Gewährleistung bezüglich der Genauigkeit der Farbausgabe.

Beschreibung des Bedienfeldes

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion

Sicherheitscode

Geben Sie nach der entsprechenden Aufforderung den folgenden Sicherheitscode ein, indem betätigen:

, , , , .

Dieser Sicherheitscode kann nicht geändert werden und ist nach entsprechender Aufforderung immer zu verwenden.

Menüstruktur

Hauptebene	Programmierebenen Beschreibung
Start Address	1–512	Wählt die DMX-Adresse aus (der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
DMX Channel	1 Ch 1-Kanal: Dimmer
	3 Ch 3-Kanal: Dimmer, VCW, Farbtemperatur
	5 Ch	5-Kanal: RGBAL
	7 Ch	7-Kanal: Dimmer, RGBAL, Stroboskopeffekt
	10 Ch	10-Kanal: 16-Bit-Dimmer, RGBAL, Stroboskopeffekt, VCW, Farbtemperatur
	12 Ch	12-Kanal: Dimmer, RGBAL, Stroboskopeffekt, VCW, Farbtemperatur, Auto-Programme, Auto-Geschwindigkeit, Dimmer-Geschwindigkeitsmodus
	13 Ch	13-Kanal: 16-Bit-Dimmer, 16-Bit-RGBAL, Stroboskopeffekt
	15 Ch	15-Kanal: 16-Bit-Dimmer, 16-Bit-RGBAL, Stroboskopeffekt, VCW, Farbtemperatur
	HSV	HSV-Kontrolle

Hauptebene Programmierebenen Beschreibung
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer 000-255	Das Virtuelle Farbrad simuliert die Ausgabe jeder Gel-Farbe. Für spezifische Werte, siehe den Abschnitt Tabelle: Virtuelles Farbrad
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature	2800K		Voreinstellung der weißen Farbtemperaturen. Bildet eine Wolframlampe mit der spezifizierten Farbtemperatur ab. Für spezifische Werte, siehe den Abschnitt Farbtemperatur-Tabelle
		3000K
		3200K
		3500K
		4000K
		4500K
		5000K
		5600K
		6000K
		6500K
	Manual Color Mixer	Red		Kombiniert rote, grüne, blaue, bernsteinfarbene und neongrüne Farben zu einer benutzerdefinierten Farbe (0-100%)
		Green
		Blue
		Amber
		Lime
Auto Show	Auto 1		Speed 001-100	Wählt das Auto-Programm und die Programm-Geschwindigkeit aus
	Auto 2
	Auto 3
	Auto 4
	Auto 5
Hauptebene	Programmierebenen Beschreibung
Master/Slave	Master Master-Modus
	Slave Slave-Modus
Dimmer Mode	Off Linearer Dimmer
	Dimmer 1 Schnelle Dimmungskurve
	Dimmer 2 Mittlere Dimmungskurve
	Dimmer 3 Langsame Dimmungskurve
White Balance	Off			Verwendet die werksseitig voreingestellte Standardeinstellung “Weiß”
	Manual	Red	125–255	Stellt den maximalen Wert der roten LED ein
		Green		Stellt den maximalen Wert der grünen LED ein
		Blue		Stellt den maximalen Wert der blauen LED ein
		Amber		Stellt den maximalen Wert der bernsteinfarbenen LED ein
		Lime		Stellt den maximalen Wert der neongrünen LED ein
LED Frequency	600Hz			Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Back Light	10S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
	30S			Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
	2Min			Damit wird die Hintergrundbeleuchtung der Anzeige nach 2 Minuten Inaktivität ausgeschaltet
	Always On Hintergrundbeleuchtung immer an
Information	Fixture Hours ____			Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	Version V__Zeigt die aktuelle Firmware-Version an
	UID ____Zeigt die Geräte-UID an
Factory Setting	No			Auf Werkseinstellungen zurücksetzen
	Yes

DMX-Werte

15 Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇌ 255 0–100%
2 Feine Dimmer 000 ⇌ 255 0–100%
3	R o t		000 ⇌ 255 0–100%
4 Feine Rot 000 ⇌ 255 0–100%
5	G r ü n		000 ⇌ 255 0–100%
6 Feine Grün 000 ⇌ 255 0–100%
7	B l a u			000 ⇌ 255 0–100%
8 Feine Blau 000 ⇌ 255 0–100%
9	B e r n		s t	e i n f a r b e n
10	Feine Bernsteinfarben		000 ⇌ 255	0–100%
11	Neongrün		000 ⇌ 255	0–100%
12	Feine Neongrün		000 ⇌ 255	0–100%
13	Stroboskop		000 ⇌ 010	Keine Funktion
			011 ⇌ 255	Stroboskop, langsam nach schnell
14	Virtuelles Farbrad		000 ⇌ 255	Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
15	Farbtemperatur		000 ⇌ 005	Keine Funktion
			006 ⇌ 030	2800K
			031 ⇌ 055	3000K
			056 ⇌ 080	3200K
			081 ⇌ 105	3500K
			106 ⇌ 130	4000K
			131 ⇌ 155	4500K
			156 ⇌ 180	5000K
			181 ⇌ 205	5600K
			206 ⇌ 230	6000K
			231 ⇌ 255	6500K

13 Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2 Feine Dimmer 000 ⇔ 255 0–100%
3	Rot	000 ⇔ 255	0–100%
4 Feine Rot 000 ⇔ 255 0–100%
5	Grün	000 ⇔ 255	0–100%
6 Feine Grün 000 ⇔ 255 0–100%
7	Blau	000 ⇔ 255	0–100%
8 Feine Blau 000 ⇔ 255 0–100%
9	B e r n	s t	e i n f a r b e n
10	Feine Bernsteinfarben	000 ⇔ 255	0–100%
11	Neongrün	000 ⇔ 255	0–100%
12	Feine Neongrün	000 ⇔ 255	0–100%
13	Stroboskop	000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskop, langsam nach schnell

12 Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	R o t	000 ⇔ 255 0–100%
3	G r ü n	000 ⇔ 255 0–100%
4	B l a u		000 ⇔ 255 0–100%
5 Bernsteinfarben 000 ⇔ 255 0–100%
6 Neongrün 000 ⇔ 255 0–100%
7 Stroboskop		000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskop, langsam nach schnell
8 Virtuelles Farbrad 000 ⇔ 255			Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
9 Farbtemperatur		000 ⇔ 005	Keine Funktion
		006 ⇔ 030	2800K
		031 ⇔ 055	3000K
		056 ⇔ 080	3200K
		081 ⇔ 105	3500K
		106 ⇔ 130	4000K
		131 ⇔ 155	4500K
		156 ⇔ 180	5000K
		181 ⇔ 205	5600K
		206 ⇔ 230	6000K
		231 ⇔ 255	6500K
10	Automatisches Programm	000 ⇔ 010	Keine Funktion
		011 ⇔ 060	Auto 1
		061 ⇔ 110	Auto 2
		111 ⇔ 160	Auto 3
		161 ⇔ 210	Auto 4
		211 ⇔ 255	Auto 5 (Auto 1–4)
11	Automatische Geschwindigkeit	000 ⇔ 255	Automatische Geschwindigkeit, langsam bis schnell
12	Dimmergeschwindigkeit	000 ⇔ 051	Dimmergeschwindigkeit von Anzeige eingestellt
		052 ⇔ 101	Dimmer-Geschwindigkeits-Modus aus
		102 ⇔ 152	Dimmer-Geschwindigkeits-Modus 1 (schnellste)
		153 ⇔ 203	Dimmer-Geschwindigkeits-Modus 2
		204 ⇔ 255	Dimmer-Geschwindigkeits-Modus 3 (langsamste)

10 Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Feine Dimmer	000 ⇔ 255	0–100%
3	R o t	000 ⇔ 255 0–100%
4	G r ü n	000 ⇔ 255 0–100%
5	B l a u		000 ⇔ 255 0–100%
6 Bernsteinfarben 000 ⇔ 255 0–100%
7 Neongrün 000 ⇔ 255 0–100%
8 Stroboskop		000 ⇔ 010	Keine Funktion
		011 ⇔ 255	Stroboskop, langsam nach schnell
9 Virtuelles Farbrad 000 ⇔ 255			Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
10	Farbtemperatur	000 ⇔ 005	Keine Funktion
		006 ⇔ 030	2800K
		031 ⇔ 055	3000K
		056 ⇔ 080	3200K
		081 ⇔ 105	3500K
		106 ⇔ 130	4000K
		131 ⇔ 155	4500K
		156 ⇔ 180	5000K
		181 ⇔ 205	5600K
		206 ⇔ 230	6000K
		231 ⇔ 255	6500K

7 Ch

Kanal Funktion Wert Prozent/Einstellung

1 Dimmer 000 ⇔ 255 0–100%

2

R

o

t

000 ⇔ 255 0–100%

3

G

r

ü

n

000 ⇔ 255 0–100%

4

B

l

a

u

000 ⇔ 255 0–100%

5

B

e

r

n

s

t

e

i

n

f

a

r

b

e

n

6 Neongrün 000 ⇔ 255 0–100%

7 Stroboskop

000 ⇔ 010 Keine Funktion011 ⇔ 255 Stroboskop, langsam nach schnell

5 Ch

Kanal Funktion Wert Prozent/Einstellung

1

Rot

000 ⇔ 255

0–100%

2

Grün

000 ⇔ 255

0–100%

3

Blau

000 ⇔ 255

0–100%

4

B

e

r

n

s

t

e

i

n

f

a

r

b

e

n

5 Neongrün 000 ⇔ 255 0–100%

3 Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
3	Virtuelles Farbrad	000 ⇔ 255	Für spezifischen Werte finden Sie im Abschnitt Tabelle: Virtuelles Farbrad
3 Farbtemperatur		000 ⇔ 005	Keine Funktion
		006 ⇔ 030	2800K
		031 ⇔ 055	3000K
		056 ⇔ 080	3200K
		081 ⇔ 105	3500K
		106 ⇔ 130	4000K
		131 ⇔ 155	4500K
		156 ⇔ 180	5000K
		181 ⇔ 205	5600K
		206 ⇔ 230	6000K
		231 ⇔ 255	6500K

1 Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%

HSV

Kanal Funktion Wert Prozent/Einstellung
1	Tint	000 ⇔ 255	0–100%
2	Verzadiging	000 ⇔ 255	0–100%
3	Waarde	000 ⇔ 255	0–100%

Address: Bruno-Bürgel-Str. 11

28759 Bremen

Email: [e-mail]

Germany Website: www.chauvetprofessional.eu

Voice: [phone]

Chauvet Mexico
