Type de produit	Projecteur LED PAR
Marque	Chauvet
Modèle	COLORdash Par-Quad 18
Alimentation	100-240 VCA, 50/60 Hz, universelle
Consommation	Non spécifiée
Sources lumineuses	18 LEDs (Rouge, Vert, Bleu, Ambre)
Modes DMX	4 canaux, 6 canaux, 10 canaux
Fonctions principales	DMX, automatique, statique, manuel, maître/esclave, stroboscope, gradation, macros de couleurs
Distance de sécurité	Ne pas regarder la source à moins de 5,9 m
Température ambiante max	40 °C
Indice de protection	Usage intérieur uniquement
Montage	Utiliser un câble de sécurité obligatoire
Refroidissement	Ventilation naturelle, laisser 50 cm autour
Connecteurs	Entrée/sortie DMX, prise d'alimentation IEC
Chaînage électrique	Jusqu'à 11 unités à 100 V, 13 à 120 V, 25 à 240 V
Fusible	Remplacement possible, type non spécifié
Réparabilité	Source lumineuse non remplaçable par l'utilisateur ; fusible remplaçable
Entretien	Nettoyer les lentilles avec un chiffon doux ; éviter l'humidité et la condensation
Accessoires inclus	Cordon d'alimentation, support de gélatine, Manuel de Référence

FOIRE AUX QUESTIONS - COLORdash Par-Quad 18 Chauvet

Comment connecter le COLORdash Par-Quad 18 à un contrôleur DMX ?

Utilisez un câble DMX standard pour relier la sortie du contrôleur à l'entrée DMX In de l'appareil. Vous pouvez chaîner jusqu'à 32 unités en série. Configurez l'adresse DMX via le menu Address.

Comment remplacer le fusible du COLORdash Par-Quad 18 ?

Débranchez l'appareil. Utilisez un tournevis Philips pour dévisser le couvercle du porte-fusible. Remplacez le fusible par un neuf de même type. Revissez le couvercle et rebranchez.

Comment configurer le mode Maître/Esclave ?

Réglez l'appareil maître sur M/S Mode > Master. Réglez les esclaves sur M/S Mode > Slave. Connectez les sorties DMX des maîtres aux entrées des esclaves.

Quels sont les modes DMX disponibles et combien de canaux utilisent-ils ?

Les modes disponibles sont : 4 canaux (Rouge, Vert, Bleu, Ambre), 6 canaux (gradateur, Rouge, Vert, Bleu, Ambre, stroboscope) et 10 canaux (gradateur, Rouge, Vert, Bleu, Ambre, stroboscope, macros, auto, vitesse auto, vitesse gradateur).

Comment régler la balance des blancs ?

Dans le menu White Balance, ajustez les valeurs maximales des LEDs Rouge, Vert et Bleu (0-255) pour obtenir la température de couleur souhaitée.

Quelle est la tension d'alimentation requise ?

L'appareil accepte une tension d'entrée universelle de 100 à 240 VCA, 50/60 Hz. Il s'adapte automatiquement à la tension locale.

Comment nettoyer le COLORdash Par-Quad 18 ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour nettoyer les lentilles et le boîtier. Évitez les produits abrasifs ou l'humidité excessive. Laissez l'appareil s'acclimater en cas de changement de température.

Puis-je utiliser un gradateur ou un rhéostat externe ?

Non. Ne connectez jamais cet appareil à un gradateur ou un rhéostat. Cela pourrait endommager les composants électroniques. Utilisez toujours une alimentation directe.

Combien d'unités COLORdash Par-Quad 18 puis-je chaîner électriquement ?

Le nombre dépend de la tension : jusqu'à 11 unités à 100 V, 13 à 120 V, 22 à 208 V, 24 à 230 V, et 25 unités à 240 V.

Que faire si de la condensation se forme à l'intérieur de l'appareil ?

Laissez l'appareil s'acclimater à la température ambiante avant de le mettre sous tension. Ne l'allumez pas tant que la condensation n'a pas disparu pour éviter des dommages électriques.

MODE D'EMPLOI COLORdash Par-Quad 18 Chauvet

À Propos de ce Manuel

Le Manuel de Référence COLORdash Par-Quad 18 (MR) reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofesional.com pour de plus amples informations.

Clause de Non-Les informations et caractéristiques contenues dans ce manuel sont sujettes responsabilité à changement sans préavis.

GARANTIE VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LIMITÉE LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique : www.chauvetlighting.com/warranty-registration.

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne : www.chauvetlighting.eu/warranty-registration.

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes• de Sécurité

Le luminaire doit être placé de manière à ce qu'il ne soit pas possible de le regarder de manière fixe à une distance inférieure à 19,4 pieds (5,9 m).

• Si le câble ou le cordon flexible externe de ce luminaire est endommagé, il doit être remplacé par un câble ou cordon spécial disponible exclusivement auprès du fabricant ou de son prestataire de service.
• La source lumineuse contenue dans ce luminaire ne peut être remplacée que par le fabricant ou son prestataire de service ou une personne suffisamment qualifiée.
• Ce luminaire est uniquement réservé à un usage professionnel.
• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
• Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
• Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Consignes de • Sécurité (suite)

ATTENTION : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.

• ATTENTION : le boîtier de ce produit est brûlant lors du fonctionnement.
• Montez toujo urs ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
• Ne laissez AUCUNE source inflammable dans un rayon de 20 pouces (50 cm) du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
• N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement.
• N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.
• Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
• Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée dont il est doté.
• En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
• La température ambiante maximale supportée par ce produit est de 104 °F (40 °C). Ne le faites pas fonctionner à des températures plus élevées.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou pour retourner un appareil. Référez-vous à Contact Us à la fin de ce MdR pour obtenir des informations pour nous contacter.

Ce Qui Est• Inclus•

COLORdash Par-Quad 18

Un Cordon d'alimentation d'entrée

• Gélatine

- Support de gélatine

• Un Manuel de Référence

Alimentation Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Connexion Vous pouvez connecter jusqu'à 11 COLORdash Par-Quad 18 à 100 VCA, Électrique 13 à 120 VCA, 22 à 208 VCA, 24 à 230 VCA ou 25 unités à 240 VCA Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA	Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la Vis
	Conducteur CA	Noir	Marron	Jaune/Cuivré
	Neutre CA	Blanc	Bleu	Argenté
	Terre CA	Vert/Jaune	Vert/Jaune	Vert

Remplacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement Le COLORdash Par-Quad 18 fonctionnera avec un jeu d'orgues DMX au DMX moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

ConnexionLe COLORdash Par-Quad 18 utilise une connexion de données DMX DMX standard pour ses personnalités DMX : 4 Ch, 6 Ch, et 10 Ch. Consultez le manuel d'utilisation pour connecter et configurer le système DMX.

Connexion Le COLORdash Par-Quad 18 utilise une connexion de données DMX pour Maître/Esclave son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

Montage

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur www.trusst.com/productcategory/accessories-clamps/.

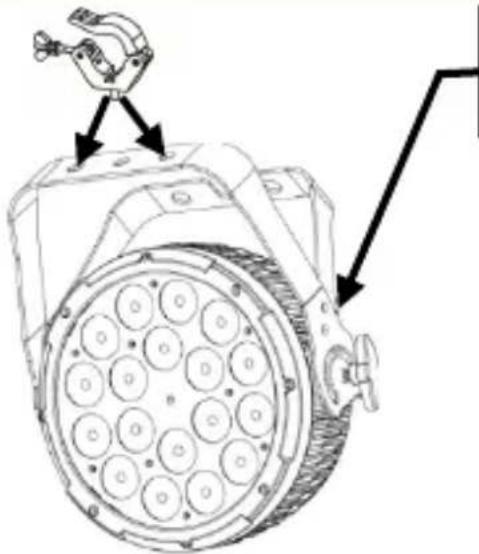

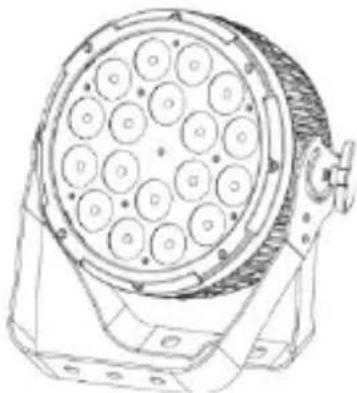

Schéma de Montage du Produit

Fixez le câble de sécurité au moyen du passant à l'arrière du produit.

Description du Tableau de Commandes	Bouton	Fonction
		Permet la sortie du menu ou de la fonction en cours
		Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
		Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
		Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Menu Carte Reportez-vous à la page du produit COLORdash Par-Quad 18 sur www.chauvetprofessional.com pour la dernière carte des menu.

Menu Principal	Niveaux de Programmation					Description
Auto	Auto 1-5		Speed		0-100	5 programmes automatiques
Static	Fix C			R		Rouge
				G		Vert
				B		Bleu
				A		Ambre
				GB		Vert/Bleu
				RB		Rouge/Bleu
				RG		Rouge/Vert
				RGB		Rouge/Vert/Bleu
				RA		Rouge/Ambre
				GA		Vert/Ambre
				BA		Bleu/Ambre
				RGA		Rouge/Vert/Ambre
				RBA		Rouge/Bleu/Ambre
				GBA		Vert/Bleu/Ambre
				RGBA		Rouge/Vert/Bleu/Ambre
	Manu C	R		Value	0-255	Combine les couleurs rouge, vert, bleu etambre afin de créer des couleurs surmesure
		G
		B
		A
Dim Mode	Off					Pas de gradateur
	DIM 1-3					Courbe de gradation
BackLite	10S					Désactive l'affichage rétro-éclairage après10 secondes d'inactivité
	20S					Désactive l'affichage rétro-éclairage après20 secondes d'inactivité
	30S					Désactive l'affichage rétro-éclairage après30 secondes d'inactivité
	On					Affichage rétro-éclairage toujours active
Info	Auto			Test		Allume toutes les LEDs dans la séquence d'essai
	FixHours					Affiche le nombre total des heures du produit
	Version					Affiche la version du logiciel installé
Address 001-509						Sélectionne l'adresse DMX (le canal plus élevé, limité à la personnalité choisie)
Channel	4 Ch					4 canaux: R/V/B/A control
	6 Ch					6 canaux: R/V/B/A, gradateur, stroboscope
	10 Ch					10 canaux: R/V/B/A gradateur, stroboscope, macrode couleurs, auto, vitesse gradateur, vitesse auto
M/S Mode	Master					Mode DMX
	Slave					Mode esclave
White Balance	R		Value		White Balance	Définit la valeur maximale de LED rouge
	G					Définit la valeur maximale de LED verte
	B					Définit la valeur maximale de LED bleue

Valeurs DMX

10 Ch	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Gradateur	000 ⇔ 255	0–100%
	2	Rouge	000 ⇔ 255	0–100%
	3	Vert	000 ⇔ 255	0–100%
	4	Bleu	000 ⇔ 255	0–100%
	5	Ambre	000 ⇔ 255	0–100%
	6	Stroboscope	000 ⇔ 010	Pas de fonction
			011 ⇔ 255	Lent à rapide
	7	Macros de Couleurs + Balance des Blancs	000 ⇔ 010	Pas de fonction
			011 ⇔ 030	R: 100% G: 0–100% B: 0
			031 ⇔ 050	R: 100%–0 G: 100% B: 0
			051 ⇔ 070	R: 0 G: 100% B: 0–100%
			071 ⇔ 090	R: 0 G: 100%–0 B: 100%
			091 ⇔ 110	R: 0–100% G: 0 B: 100%
			111 ⇔ 130	R: 100% G: 0 B: 100%–0
			131 ⇔ 150	R: 100% G: 0–100% B: 0–100%
			151 ⇔ 170	R: 100%–0 G: 100%–0 B: 100%
			171 ⇔ 200	RGBA: 100%
			201 ⇔ 205	Blanc 1
			206 ⇔ 210	Blanc 2
			211 ⇔ 215	Blanc 3
			216 ⇔ 220	Blanc 4
			221 ⇔ 225	Blanc 5
			226 ⇔ 230	Blanc 6
			231 ⇔ 235	Blanc 7
			236 ⇔ 240	Blanc 8
			241 ⇔ 245	Blanc 9
			246 ⇔ 250	Blanc 10
			251 ⇔ 255	Blanc 11
	8	Programmes Auto	000 ⇔ 051	Pas de fonction
			052 ⇔ 101	Auto 1
			102 ⇔ 152	Auto 2
			153 ⇔ 203	Auto 3
			204 ⇔ 254	Aut o 4
			255	Auto 5
	9	Vitesse Auto	000 ⇔ 255	Slow to fast
	10	Vitesse du Gradateur	000 ⇔ 051	Vitesse du gradateur prédéfinie depuis e menu
			052 ⇔ 101	Gradateur linéaire
			102 ⇔ 152	Courbe de gradation non linéaire 1(le plus rapide)
			153 ⇔ 203	Courbe de gradation non linéaire 2
			204 ⇔ 255	Courbe de gradation non linéaire 3(le moins rapide)

COLORdash Par-Quad 18 MR FR

6 Ch	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Gradateur	000 ⇔ 255	0–100%
	2	Rouge	000 ⇔ 255	0–100%
	3	Vert	000 ⇔ 255	0–100%
	4	Bleu	000 ⇔ 255	0–100%
	5	Ambre	000 ⇔ 255	0–100%
	6	Stroboscope	000 ⇔ 010	Pas de fonction
			011 ⇔ 255	Lent à rapide

4 Ch	Canal	Fonction	Valeur	Pourcentage/Configuration
	1	Rouge	000 ⇔ 255	0–100%
	2	Vert	000 ⇔ 255	0–100%
	3	Bleu	000 ⇔ 255	0–100%
	4	Ambre	000 ⇔ 255	0–100%
