Producttype	LED PAR-projector
Merk	Chauvet
Model	COLORdash Par-Quad 18
Voeding	100-240 VAC, 50/60 Hz, universeel
Vermogen	Niet gespecificeerd
Lichtbronnen	18 LEDs (Rood, Groen, Blauw, Amber)
DMX-modi	4 kanalen, 6 kanalen, 10 kanalen
Belangrijkste functies	DMX, automatisch, statisch, handmatig, master/slave, stroboscoop, dimmer, kleurmacros
Veiligheidsafstand	Niet in de lichtbron kijken op minder dan 5,9 m
Max. omgevingstemperatuur	40 °C
Beschermingsgraad	Alleen voor gebruik binnenshuis
Montage	Gebruik een veiligheidskabel verplicht
Koeling	Natuurlijke ventilatie, 50 cm rondom vrijhouden
Connectoren	DMX in/uit, IEC-stroomaansluiting
Elektrische ketening	Tot 11 eenheden bij 100 V, 13 bij 120 V, 25 bij 240 V
Zekering	Vervanging mogelijk, type niet gespecificeerd
Repareerbaarheid	Lichtbron niet vervangbaar door gebruiker; zekering vervangbaar
Onderhoud	Reinig de lenzen met een zachte doek; vermijd vocht en condensatie
Inclusief accessoires	Stroomkabel, gelatinehouder, referentiehandleiding

Veelgestelde vragen - COLORdash Par-Quad 18 Chauvet

Hoe sluit ik de COLORdash Par-Quad 18 aan op een DMX-controller?

Gebruik een standaard DMX-kabel om de uitgang van de controller te verbinden met de DMX In-ingang van het apparaat. U kunt maximaal 32 eenheden in serie koppelen. Stel het DMX-adres in via het menu Address.

Hoe vervang ik de zekering van de COLORdash Par-Quad 18?

Koppel het apparaat los. Gebruik een kruiskopschroevendraaier om het deksel van de zekeringhouder los te draaien. Vervang de zekering door een nieuwe van hetzelfde type. Draai het deksel weer vast en sluit het apparaat weer aan.

Hoe configureer ik de Master/Slave-modus?

Stel het master-apparaat in op M/S Mode > Master. Stel de slaves in op M/S Mode > Slave. Verbind de DMX-uitgangen van de masters met de ingangen van de slaves.

Welke DMX-modi zijn beschikbaar en hoeveel kanalen gebruiken ze?

De beschikbare modi zijn: 4 kanalen (Rood, Groen, Blauw, Amber), 6 kanalen (dimmer, Rood, Groen, Blauw, Amber, stroboscoop) en 10 kanalen (dimmer, Rood, Groen, Blauw, Amber, stroboscoop, macros, auto, snelheid auto, snelheid dimmer).

Hoe stel ik de witbalans in?

In het menu White Balance past u de maximale waarden van de Rode, Groene en Blauwe LEDs aan (0-255) om de gewenste kleurtemperatuur te verkrijgen.

Wat is de benodigde voedingsspanning?

Het apparaat accepteert een universele ingangsspanning van 100 tot 240 VAC, 50/60 Hz. Het past zich automatisch aan de lokale spanning aan.

Hoe reinig ik de COLORdash Par-Quad 18?

Koppel het apparaat los. Gebruik een zachte, droge doek om de lenzen en behuizing te reinigen. Vermijd schurende producten of overmatig vocht. Laat het apparaat acclimatiseren bij temperatuurveranderingen.

Kan ik een externe dimmer of rheostaat gebruiken?

Nee. Sluit dit apparaat nooit aan op een dimmer of rheostaat. Dit kan de elektronische componenten beschadigen. Gebruik altijd een directe voedingsbron.

Hoeveel COLORdash Par-Quad 18-eenheden kan ik elektrisch koppelen?

Het aantal hangt af van de spanning: tot 11 eenheden bij 100 V, 13 bij 120 V, 22 bij 208 V, 24 bij 230 V en 25 eenheden bij 240 V.

Wat te doen als er condensatie ontstaat in het apparaat?

Laat het apparaat acclimatiseren aan de omgevingstemperatuur voordat u het inschakelt. Schakel het niet in totdat de condensatie is verdwenen om elektrische schade te voorkomen.

GEBRUIKSAANWIJZING COLORdash Par-Quad 18 Chauvet

Over deze handleiding

Disclaimer

De COLORdash Par-Quad 18 Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

\*GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration.

Voor klanten in het Verenigd Konin krijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration.

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een originee verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verengde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheids-instructies

De armatuur moet zodanig geplaatst worden dat langdurig staren in de armatuur op een afstand van minder dan 19,4 voet (5,9 m) voorkomen wordt.

• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, moet deze worden vervangen door een speciaal snoer of een snoer dat uitsluitend beschikbaar is bij de fabrikant of zijn onderhoudsagent.
• De lichtbron die in deze armatuur omvat is mag alleen vervangen worden door de fabrikant, of diens onderhoudsagent of een soortgelijk erkend persoon.
• De armatuur is uitsluitend bedoeld voor professioneel gebruik.
• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 20 in (50 cm) van de aangrenzende oppervlakken.

Veiligheids-instructies (vervolg)

Plaats geen ontvlambaar materiaal binnen 20 in (50 cm) van dit product als het in gebruik is of is aangesloten op het stopcontact.

GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.

• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 40 °C. Gebruik dit product niet bij hogere temperaturen.

Contact Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Raadpleeg Contact Us aan het einde van deze BH voor contactinformatie.

Wat is•

COLORdash Par-Quad 18

- Gelframehouder

inbegrepen

Stroomsnoer

- Beknopte handleiding

- Gelframe

AC-stroom

Dit product heeft een auto-bereik voeding die kan werken met een ingangsspanning van 100 tot 240 VAC, 50/60 Hz.

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

PowerEr kunnen 11 COLORdash Par-Quad 18-producten bij 100 VAC, 13 bij 120 VAC, Linking 22 bij 208 VAC, 24 bij 230 VAC, of 25 bij 240 VAC worden gekoppeld. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live	Zwart	Bruin	Geel/messing
AC Neutraal	Wit	Blauw	Zilver
AC Aarde	Groen/geel	Groen/geel	Groen

Vervangen van de zekering

1. Ontkoppel dit product van de stroom.

2. Gebruik een platkopschroevendraaier en schroef de kap van de zekeringshouder los van de behuizing.

3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-De COLORdash Par-Quad 18 kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.

DMX-De COLORdash Par-Quad 18 gebruikt een normale DMX-gegevens-aansluiting verbinding voor zijn DMX-persoonlijkheden: 4 Ch, 6 Ch en 10 Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-De COLORdash Par-Quad 18 maakt gebruik van de DMX-dataverbinding verbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Montage

Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste één montagepunt per product. Controleer of de montageklemmen het gewicht van het product kunnen dragen. Ga voor onze Chauvet-serie montageklemmen naar www.trusst.com/productcategory/accessories-clamps/.

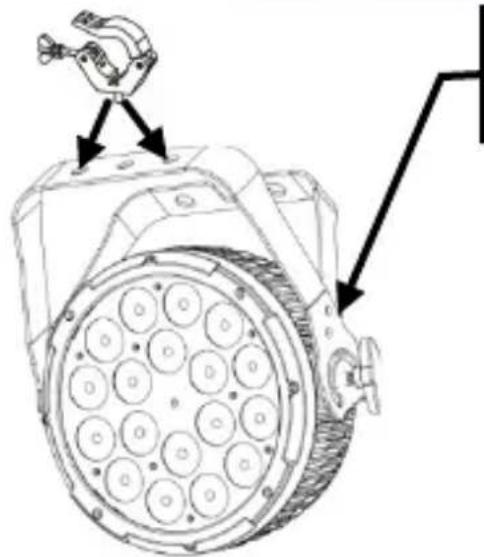

Montagediagram van het product

Maak de veiligheidskabel vast door middel van de doorgang achterop het product.

Montage boven het hoofd

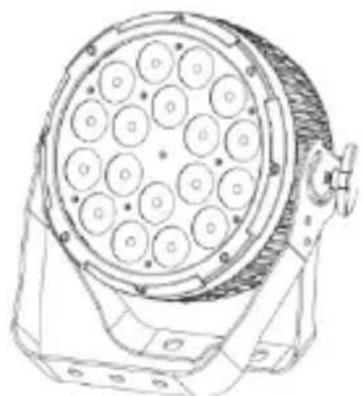

Plaatsing op de vloer

Beschrijving bedienings paneel	Toets	Functie
		Sluit het huidige menu of functie af
		Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
		Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
		Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Menukaart Raadpleeg de productpagina van COLORdash Par-Quad 18 op www.chauvetprofessional.com voor de nieuwste menukaart.

Belangrijkste	Programmeerniveaus					Beschrijving
Auto	Auto 1-5		Speed		0-100	5 automatische programma's
Static	Fix C			R		Rood
				G		Groen
				B		Blauw
				A		Geel
				GB		Groen/blauw
				RB		Rood/blauw
				RG		Rood/groen
				RGB		Rood/groen/blauw
				RA		Rood/amber
				GA		Groen/amber
				BA		Blauw/amber
				RGA		Rood/groen/amber
				RBA		Rood/blauw/amber
				GBA		Groen/blauw/amber
				RGBA		Rood/groen/blauw/amber
	Manu C	R		Value	0-255	Combineer rood, groen, blauw en geel om een aangepaste kleur te maken (0-100%)
		G
		B
		A
Dim Mode	Off					Geen dimmer
	DIM 1-3					Dimmercurve
BackLite	10S					Schakelt de backlight van de display uit na 10s van inactiviteit
	20S					Schakelt de backlight van de display uit na 20s van inactiviteit
	30S					Schakelt de backlight van de display uit na 30s van inactiviteit
	On					De backlight van de display is altijd aan
Info	Auto Test					Schakelt achtereenvolgens alle LED-lapmpjes in voor testen
	FixHours					Toont het totale aantal producturen
	Version					Toont de geïnstalleerde softwareversie
Address 001-509						Selecteer het DMX-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
Channel	4 Ch					4-kanaals: R/G/B/A-regeling
	6 Ch					6-kanaals: R/G/B/A, dimmer, stroboscoop
	10 Ch					10-kanaals: R/G/B, dimmer, stroboscoop, kleurenmacro, auto, dimmersnelheid, autosnelheid
M/S Mode	Master					DMX-modus
	Slave					Slave-modus
White Balance	R		Value		White Balance	Stelt de maximum waarde van de rode LED in
	G					Stelt de maximum waarde van de groene LED in
	B					Stelt de maximum waarde van de blauwe LED in

DMX-waarden

10 Ch Kanaall	Functie	Waarde	Percentage/instelling
1	Dimmer	000 ⇔ 255	0–100%
2	Rood	000 ⇔ 255	0–100%
3	Groen	000 ⇔ 255	0–100%
4	Blauw	000 ⇔ 255	0–100%
5	Amber	000 ⇔ 255	0–100%
6	Stroboscoop	000 ⇔ 010	Geen functie
		011 ⇔ 255	Langzaam tot snel
7	Kleurenmacro + witbalans	000 ⇔ 010	Geen functie
		011 ⇔ 030	R: 100% G: 0–100% B: 0
		031 ⇔ 050	R: 100%-0 G: 100% B: 0
		051 ⇔ 070	R: 0 G: 100% B: 0–100%
		071 ⇔ 090	R: 0 G: 100%-0 B: 100%
		091 ⇔ 110	R: 0–100% G: 0 B: 100%
		111 ⇔ 130	R: 100% G: 0 B: 100%-0
		131 ⇔ 150	R: 100% G: 0–100% B: 0–100%
		151 ⇔ 170	R: 100%-0 G: 100%-0 B: 100%
		171 ⇔ 200	RGBA: 100%
		201 ⇔ 205	White 1
		206 ⇔ 210	White 2
		211 ⇔ 215	White 3
		216 ⇔ 220	White 4
		221 ⇔ 225	White 5
		226 ⇔ 230	White 6
		231 ⇔ 235	White 7
		236 ⇔ 240	White 8
		241 ⇔ 245	White 9
		246 ⇔ 250	White 10
		251 ⇔ 255	White 11
8	Automatische programma's	000 ⇔ 051	Geen functie
		052 ⇔ 101	Auto 1
		102 ⇔ 152	Auto 2
		153 ⇔ 203	Auto 3
		204 ⇔ 254	Auto 4
		255	Auto 5
9	Automatische snelheid	000 ⇔ 255	Langzaam tot snel
10	Dimmersnelheid	000 ⇔ 051	Voorinstelling van de dimmersnelheid vanaf het displaymenu
		052 ⇔ 101	Lineaire dimmer
		102 ⇔ 152	Niet-lineaire dimcurve 1 (snelst)
		153 ⇔ 203	Niet-lineaire dimcurve 2
		204 ⇔ 255	Niet-lineaire dimcurve 3 (langzaamst)

COLORdash Par-Quad 18 BH

6 Ch	Kanaall	Functie	Waarde	Percentage/instelling
	1	Dimmer	000 ⇔ 255	0–100%
	2	Rood	000 ⇔ 255	0–100%
	3	Groen	000 ⇔ 255	0–100%
	4	Blauw	000 ⇔ 255	0–100%
	5	Amber	000 ⇔ 255	0–100%
	6	Stroboscoop	000 ⇔ 010	Geen functie
			011 ⇔ 255	Langzaam tot snel

4 Ch	Kanaall	Functie	Waarde	Percentage/instelling
	1	Rood	000 ⇔ 255	0–100%
	2	Groen	000 ⇔ 255	0–100%
	3	Blauw	000 ⇔ 255	0–100%
	4	Amber	000 ⇔ 255	0–100%

Contact Us

Address: Stokstraat 18

9770 Kruishoutem

Belgium

Voice: [phone]

Email:

[e-mail]

Website:

www.chauvetprofessional.eu

Chauvet France

Address: 3, Rue Ampère

91380 Chilly-Mazarin

France

Voice: [phone]

Email:

[e-mail]

Website:

www.chauvetprofessional.eu
