COLORdash Par-Quad 18 - Lámpara Chauvet - Manual de uso y guía de instrucciones gratis

Tipo de producto	Proyector LED PAR
Marca	Chauvet
Modelo	COLORdash Par-Quad 18
Alimentación	100-240 VCA, 50/60 Hz, universal
Consumo	No especificado
Fuentes de luz	18 LEDs (Rojo, Verde, Azul, Ámbar)
Modos DMX	4 canales, 6 canales, 10 canales
Funciones principales	DMX, automático, estático, manual, maestro/esclavo, estroboscópico, atenuación, macros de colores
Distancia de seguridad	No mirar la fuente a menos de 5,9 m
Temperatura ambiente máxima	40 °C
Índice de protección	Uso interior únicamente
Montaje	Use un cable de seguridad obligatorio
Refrigeración	Ventilación natural, dejar 50 cm alrededor
Conectores	Entrada/salida DMX, conector de alimentación IEC
Conexión en cadena eléctrica	Hasta 11 unidades a 100 V, 13 a 120 V, 25 a 240 V
Fusible	Reemplazo posible, tipo no especificado
Reparabilidad	Fuente de luz no reemplazable por el usuario; fusible reemplazable
Mantenimiento	Limpiar las lentes con un paño suave; evitar la humedad y la condensación
Accesorios incluidos	Cable de alimentación, soporte de gelatina, Manual de Referencia

Preguntas frecuentes - COLORdash Par-Quad 18 Chauvet

¿Cómo conectar el COLORdash Par-Quad 18 a un controlador DMX?

Use un cable DMX estándar para conectar la salida del controlador a la entrada DMX In del dispositivo. Puede encadenar hasta 32 unidades en serie. Configure la dirección DMX a través del menú Address.

¿Cómo reemplazar el fusible del COLORdash Par-Quad 18?

Desenchufe el dispositivo. Use un destornillador Philips para desatornillar la tapa del portafusibles. Reemplace el fusible por uno nuevo del mismo tipo. Vuelva a atornillar la tapa y vuelva a enchufar.

¿Cómo configurar el modo Maestro/Esclavo?

Configure el dispositivo maestro en M/S Mode > Master. Configure los esclavos en M/S Mode > Slave. Conecte las salidas DMX de los maestros a las entradas de los esclavos.

¿Cuáles son los modos DMX disponibles y cuántos canales utilizan?

Los modos disponibles son: 4 canales (Rojo, Verde, Azul, Ámbar), 6 canales (atenuador, Rojo, Verde, Azul, Ámbar, estroboscópico) y 10 canales (atenuador, Rojo, Verde, Azul, Ámbar, estroboscópico, macros, auto, velocidad auto, velocidad atenuador).

¿Cómo ajustar el balance de blancos?

En el menú White Balance, ajuste los valores máximos de los LEDs Rojo, Verde y Azul (0-255) para obtener la temperatura de color deseada.

¿Cuál es la tensión de alimentación requerida?

El dispositivo acepta una tensión de entrada universal de 100 a 240 VCA, 50/60 Hz. Se adapta automáticamente a la tensión local.

¿Cómo limpiar el COLORdash Par-Quad 18?

Desenchufe el dispositivo. Use un paño suave y seco para limpiar las lentes y la carcasa. Evite productos abrasivos o humedad excesiva. Deje que el dispositivo se aclimate en caso de cambio de temperatura.

¿Puedo usar un atenuador o reóstato externo?

No. Nunca conecte este dispositivo a un atenuador o reóstato. Esto podría dañar los componentes electrónicos. Use siempre una alimentación directa.

¿Cuántas unidades COLORdash Par-Quad 18 puedo conectar en cadena eléctricamente?

El número depende de la tensión: hasta 11 unidades a 100 V, 13 a 120 V, 22 a 208 V, 24 a 230 V, y 25 unidades a 240 V.

¿Qué hacer si se forma condensación dentro del dispositivo?

Deje que el dispositivo se aclimate a la temperatura ambiente antes de encenderlo. No lo encienda hasta que la condensación haya desaparecido para evitar daños eléctricos.

MANUAL DE USUARIO COLORdash Par-Quad 18 Chauvet

La Guía de Referencia Rápida (GRR) del COLORdash Par-Quad 18 contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para una información más detallada.

Exención del

La información y especificaciones contenidas en esta GRR están sujetas a cambio sin previo aviso.

Responsabilidad

PARA VER EL REGISTRO DE GARANTÍA Y LOS TÉRMINOS Y CONDICIONES COMPLETOS, VISITE NUESTRO SITIO WEB.

GARANTÍA LIMITADA

Para clientes en los Estados Unidos y México: www.chauvetlighting.com/warranty-registration.

Para clientes en Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia y Alemania: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiza que este producto estará libre de defectos de material y mano de obra en condiciones de uso normales, durante el periodo especificado, sujeto siempre a las exclusiones y limitaciones establecidas en la garantía limitada completa de nuestro sitio web. Esta garantía se concede únicamente al comprador original del producto y no es transferible. Para ejercer los derechos que otorga esta garantía, usted debe proporcionar una prueba de compra en forma de un recibo de compra original, expedido por un distribuidor autorizado, donde figure el nombre del producto y la fecha de compra. NO EXISTEN OTRAS GARANTÍAS EXPR ESAS NI IMPLÍCITAS. Esta garantía le otorga derechos legales específicos. Es posible que a usted le asistan otros derechos, que variarán dependiendo del estado o del país. Esta garantía solamente es válida en los Estados Unidos, Reino Unido, República de Irlanda, Bélgica, Países Bajos, Luxemburgo, Francia, Alemania y México. Para conocer los términos de garantía en otros países, consulte a su distribuidor local.

Notas de Seguridad

La luminaria debe colocarse de forma que no sea previsible que se mire fijamente hacia ella a una distancia menor de 19,4 pie (5,9 m).

- Si se daña el cable externo flexible de esta luminaria, se sustituirá con un cable especial o con un cable disponible exdusivamente a través del fabricante o de su agente de servicio técnico.

- Solo el fabricante, su agente de servicio o un técnico de similar cualificación podrán reemplazar la fuente de luz contenida en esta luminaria.

- La luminaria está destinada exclusivamente a un uso profesional. NO abra este producto. No contiene piezas reparables por el usuario.

- NO mire a la fuente de luz cuando el producto esté encendido.

- Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

- CUIDADO: cuando transfiera el producto desde ambientes con temperatura extrema (p. ej., del remolque frío de un camión a una sala de baile con calor y humedad), puede formarse condensación en la electrónica interna del producto. Para evitar que se produzca una avería, deje que el producto se aclimate completamente al ambiente antes de conectar la alimentación.

Notas de Seguridad (cont.)•

¡CUIDADO! La carcasa de este producto está caliente cuando las luces están en funcionamiento.

Monte este producto en una ubicación con ventilación adecuada, al menos a 20" (50 cm) de superficies adyacentes.

• NO deje ningún material inflamable a menos de 20" (50 cm) de este producto mientras esté funcionando o conectado a la alimentación.
• USE un cable de seguridad cuando monte este producto en lo alto.
• NO ponga en funcionamiento este producto en el exterior o en cualquier ubicación en la que el polvo, calor excesivo, agua o humedad puedan afectarlo.
• NO ponga en funcionamiento este producto si sospecha que la carcasa, lentes o cables están dañados. NO conecte este producto a un atenuador o reóstato.
• Conecte este producto SOLO a un circuito con toma de tierra y protegido.
• Use SOLAMENTE los soportes de colgar/montar para mover este producto.
• En caso de un problema grave de funcionamiento, deje de usarlo inmediatamente.
• La máxima temperatura ambiente es de 104 °F (40 °C). No haga funcionar este producto a temperaturas más altas.

Contacto

Fuera de EE. UU., Reino Unido, Irlanda, Benelux, Francia, Alemania o México póngase en contacto con su distribuidor para solicitar asistencia o devolver un producto. Consulte Contact Us al final de este GRR para información de contacto.

Qué va• Incluido•

COLORdash Par-Quad 18

Cable de Alimentación

- Marco de gel

- Soporte para el marco de gel

- Guía de Referencia Rápida

Corriente Alterna

Este producto tiene una fuente de alimentación con detección automática que puede funcionar con un rango de tensión de entrada de 100\~240 VCA, 50/60 Hz.

Para evitar un desgaste innecesario y alargar su vida útil, desconecte complemente el producto de la alimentación, mediante el interruptor o desenchufándolo, durante los periodos en los que no se use.

Alimentación en Cadena

Puede enlazar hasta 11 productos COLORdash Par-Quad 18 a 100 VCA, 13 a 120 VCA, 22 a 208 VCA, 24 a 230 VCA o 25 a 240 VCA. Los cables de alimentación en cadena se pueden adquirir por separado.

Enchufe CA

Conexión	Cable (EE.UU)	Cable (Europa)	Color del Tomillo
CA Cargado	Negro	Marrón	Amarillo/Bronce
CA Neutro	Blanco	Azul	Plata
CA Tierra	Verde/Amarillo	Verde/Amarillo	Verde

Sustitución del Fusible

1. Desconecte el producto de la toma de corriente.

2. Con un destornillador de estrella N°2 desatornille la tapa del portafusibles.

3. Quite el fusible fundido del portafusibles y sustitúyalo con otro del mismo tipo y categoría.
4. Vuelva a atornillar la tapa del portafusibles en su sitio y conecte de nuevo la alimentación.

Enlace DMX

El COLORdash Par-Quad 18 funcionará con un controlador DMX usando una conexión serie DMX normal. Hay un Manual DMX disponible en www.chauvetprofessional.com.

Conexión El COLORdash Par-Quad 18 usa una conexión de datos DMX normal para DMX sus personalidades DMX: 4 Ch, 6 Ch, y 10 Ch. Vea el Manual de usuario para conectar y configurar para funcionamiento DMX.

Conexión El COLORdash Par-Quad 18 usa la conexión de datos DMX para su modo Maestro/Esclavo Maestro/Esclavo Vea el Manual de usuario para conectar y configurar para funcionamiento Maestro/Esclavo.

Montaje

Antes de montar este producto, lea las Notas de Seguridad. Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite trusst.com/productcategory/base-plates-accessories-clamps/.

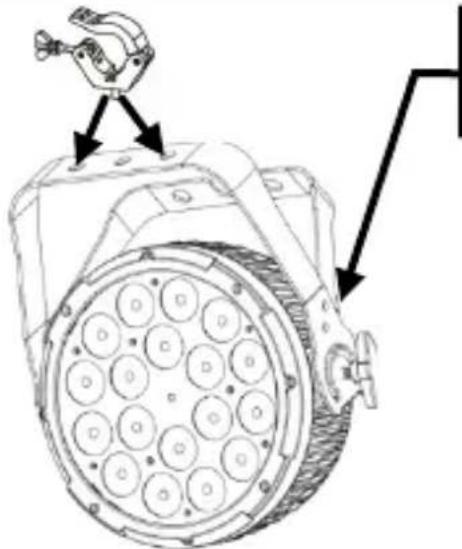

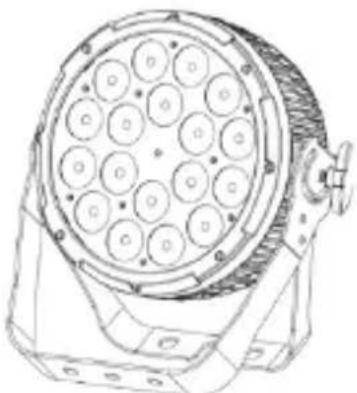

Diagrama de Montaje del Producto

Asegure el cable de seguridad usando el pasador de la parte posterior del producto.

Descripción del Panel de Control	Botón	Función
		Sale del menú o función actual
		Habilita el menú actualmente en pantalla o configura el valor seleccionado actualmente dentro de la función seleccionada
		Navega hacia arriba por la lista de menú y aumenta el valor numérico cuando está en una función
		Navega hacia abajo por la lista de menú y disminuye el valor numérico cuando está en una función

Mapa de Menú Consulte la página del producto COLORdash Par-Quad 18 en www.chauvetprofessional.com para ver el último mapa de menú.

Nivel Principal	Niveles de Programación					Descripción
Auto	Auto 1-5		Speed		0-100	5 programas automáticos
Static	Fix C			R		Rojo
				G		Verde
				B		Azul
				A		Ámbar
				GB		Verde/Azul
				RB		Rojo/Azul
				RG		Rojo/Verde
				RGB		Rojo/Verde/Azul
				RA		Rojo/Ámbar
				GA		Verde/Ámbar
				BA		Azul/Ámbar
				RGA		Rojo/Verde/Ámbar
				RBA		Rojo/Azul/Ámbar
				GBA		Verde/Azul/Ámbar
				RGBA		Rojo/Verde/Azul/Ámbar
	Manu C	R		Value	0-255	Combinar rojo, verde, azul y ámbar para formar un color personalizado
		G
		B
		A
Dim Mode	Off					Sin atenuador
	DIM 1-3					Curva de atenuador
BackLite	10S					Retro-iluminación de la pantalla se apaga después de 10 segundos de inactividad
	20S					Retro-iluminación de la pantalla se apaga después de 20 segundos de inactividad
	30S					Retro-iluminación de la pantalla se apaga después de 30 segundos de inactividad
	On					Retro-iluminación siempre activa
Info	Auto			Test		Enciende todos los LEDs en secuencia para pruebas
	FixHours					Muestra el nombre total de las horas del producto
	Version					Muestra instalada la versión de software
Address 001-509						Selecciona la dirección DMX (canal más alto restringido a la personalidad elegida)
Channel	4 Ch					4 canales: control de R/G/B/A
	6 Ch					6 canales: estrobo, atenuador, R/G/B/A
	10 Ch					10 canales: R/G/B/A, atenuador, estrobo, macro de color, auto, velocidad atenuador, velocidad automática
M/S Mode	Master					Modo DMX
	Slave					Modo Esclavo
White Balance	R		Value		White Balance	Establece el valor máximo de LED rojo
	G					Establece el valor máximo de LED verde
	B					Establece el valor máximo de LED azul

Valores DMX

10 Ch	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 ⇔ 255	0–100%
	2	Rojo	000 ⇔ 255	0–100%
	3	Verde	000 ⇔ 255	0–100%
	4	Azul	000 ⇔ 255	0–100%
	5	Ámbar	000 ⇔ 255	0–100%
	6	Estrobo	000 ⇔ 010	Sin funciónLento a rápido
			011 ⇔ 255
	7	Macro de Color + Equilibrio de Blancos	000 ⇔ 010	Sin funciónR: 100% G: 0–100% B: 0
			011 ⇔ 030
			031 ⇔ 050
			051 ⇔ 070
			071 ⇔ 090
			091 ⇔ 110
			111 ⇔ 130
			131 ⇔ 150
			151 ⇔ 170
			171 ⇔ 200
			201 ⇔ 205
			206 ⇔ 210
			211 ⇔ 215
			216 ⇔ 220
			221 ⇔ 225
			226 ⇔ 230
			231 ⇔ 235
			236 ⇔ 240
			241 ⇔ 245
			246 ⇔ 250
			251 ⇔ 255
	8	Programas Auto	000 ⇔ 051	Sin funciónAuto 1
			052 ⇔ 101
			102 ⇔ 152
			153 ⇔ 203
			204 ⇔ 254
			255
	9	Velocidad Automática	000 ⇔ 255	Lento a rápido
	10	Velocidad Atenuador	000 ⇔ 051	Preconfigura la velocidad del atenuador desde la pantalla de menú
			052 ⇔ 101	Atenuador lineal
			102 ⇔ 152	Curva de atenuación no-lineal 1 (la más rápida)
			153 ⇔ 203	Curva de atenuación no-lineal 2
			204 ⇔ 255	Curva de atenuación no-lineal 3 (la más lenta)

COLORdash Par-Quad 18 GRR ES

6 Ch	Canal	Función	Valor	Porcentaje/Configuración
	1	Atenuador	000 ⇔ 255	0–100%
	2	Rojo	000 ⇔ 255	0–100%
	3	Verde	000 ⇔ 255	0–100%
	4	Azul	000 ⇔ 255	0–100%
	5	Ámbar	000 ⇔ 255	0–100%
	6 Estrobo		000 ⇔ 010	Sin función
			011 ⇔ 255	Lento a rápido

4 Ch	Canal	Función	Valor	Porcentaje/Configuración
	1	Rojo	000 ⇔ 255	0–100%
	2	Verde	000 ⇔ 255	0–100%
	3	Azul	000 ⇔ 255	0–100%
	4	Ámbar	000 ⇔ 255	0–100%

Address: Av. de las Partidas 34-3B
