Ovation B-565FC - Lampe Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de lampe	LED
Température de couleur	3200K à 5600K
Flux lumineux	6000 lumens
Angle de faisceau	25°
Modes de contrôle	DMX, mode autonome, mode maître/esclave
Connectivité	Entrée et sortie DMX 3 broches et 5 broches
Consommation électrique	150W
Dimensions	40 x 22 x 20 cm
Poids	5.5 kg
Utilisation recommandée	Événements, théâtres, productions scéniques
Maintenance	Nettoyage régulier des lentilles et des ventilateurs
Sécurité	Utiliser avec un support approprié, éviter l'exposition à l'eau
Garantie	2 ans

FOIRE AUX QUESTIONS - Ovation B-565FC Chauvet

Comment allumer la Chauvet Ovation B-565FC ?

Pour allumer la Chauvet Ovation B-565FC, branchez la lampe à une source d'alimentation et utilisez le bouton d'alimentation situé à l'arrière de l'appareil.

Comment changer la lentille de la Chauvet Ovation B-565FC ?

Pour changer la lentille, dévissez le collier de fixation de la lentille à l'avant de la lampe, retirez l'ancienne lentille et insérez la nouvelle lentille avant de resserrer le collier.

Quels types de câbles sont compatibles avec la Chauvet Ovation B-565FC ?

La Chauvet Ovation B-565FC utilise des câbles d'alimentation standard de type IEC et des câbles DMX pour le contrôle.

Comment régler la température de couleur de la Chauvet Ovation B-565FC ?

Utilisez le menu de configuration de la lampe pour accéder aux paramètres de température de couleur et ajustez les valeurs selon vos besoins.

Que faire si la Chauvet Ovation B-565FC ne s'allume pas ?

Vérifiez d'abord que la lampe est correctement branchée à une source d'alimentation et que l'interrupteur est en position 'ON'. Si le problème persiste, vérifiez les fusibles.

Comment mettre à jour le firmware de la Chauvet Ovation B-565FC ?

Téléchargez la dernière version du firmware depuis le site de Chauvet, puis suivez les instructions fournies pour mettre à jour via le port USB situé sur l'appareil.

La Chauvet Ovation B-565FC peut-elle être contrôlée à distance ?

Oui, la Chauvet Ovation B-565FC peut être contrôlée à distance via un contrôleur DMX compatible.

Quelle est la durée de vie de la LED de la Chauvet Ovation B-565FC ?

La durée de vie de la LED de la Chauvet Ovation B-565FC est d'environ 50 000 heures, sous des conditions d'utilisation normales.

Comment nettoyer la Chauvet Ovation B-565FC ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de la lampe. Évitez d'utiliser des produits chimiques agressifs ou des liquides.

Y a-t-il des accessoires recommandés pour la Chauvet Ovation B-565FC ?

Des filtres de couleur, des supports de montage et des câbles DMX sont recommandés pour une utilisation optimale de la Chauvet Ovation B-565FC.

MODE D'EMPLOI Ovation B-565FC Chauvet

À Propos de ce Manuel

Le Manuel de Référence (MR) Ovation B-565FC reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

Ces consignes de sécurité contiennent des informations importantes en matière d'installation, d'utilisation et d'entretien.

• N'ouvrez PAS ce produit. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Ne regardez PAS la source lumineuse lorsque le produit fonctionne.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- ATTENTION: Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- ATTENTION: le boîtier de ce produit est brûlant lors du fonctionnement.
• Montez toujours ce produit dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm du produit lorsque celui-ci fonctionne.
• Utilisez TOUJOURS un câble de sécurité lorsque vous montez ce produit en hauteur.
- N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement.
- N'utilisez PAS ce produit si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS ce produit ni à un gradateur ni à un rhéostat.
- Connectez UNIQUEMENT ce produit à un circuit protégé et relié à la terre.
• Transportez/Suspendez ce produit UNIQUEMENT au moyen de la poignée ou lyre de suspension dont il est doté.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par ce produit est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce qui est Inclus

• Ovation B-565FC

• Un Cordon d'Alimentation Neutrik® powerCON®

• Filtre mur lavage
  • Un Manuel de Référence

Alimentation CA

Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion électrique

Vous pouvez connecter jusqu'à 13 Ovation B-565FC à 120 V, 22 unités à 208 V ou 23 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la Vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune	Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Connexions du Signal

Vous pouvez relier le Ovation B-565FC à un contrôleur ou à un logiciel de contrôle à l'aide d'une connexion DMX ou une connexion Ethernet. En cas d'utilisation du Ovation B-565FC, conjointement avec d'autres appareils compatibles avec les protocoles Art-Net™ ou sACN, vous gardez le contrôle individuel sur un même réseau. Veuillez consulter le manuel d'utilisation pour plus d'informations sur la connexion et la configuration de l'appareil avec ces signaux.

Personnalités de contrôle

Le Ovation B-565FC utilise les protocoles DMX, Art-Net™ et sACN pour ses 17 personnalités de contrôle composées de 3CH à 31CH en mode 1 cellule et 2 cellules:

Mode	1 cellule 2 cellules
DMX-VCW-CCT	3	N/A
HSV	3	6
RGB	3	6
RGBA	4	8
RGBAL	5	10
RGB EXT	8	15
RGBA EXT	9	17
RGBAL EXT	10	19
RGBAL Fine	10	20
RGBAL FULL	17	31

Connexion DMX

Le Ovation B-565FC fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion Art-Net™

Art-Net™ est un protocole Ethernet par TCP/IP qui permet de transférer de grandes quantités de données DMX512 en utilisant une connexion etherCON RJ45 sur un grand réseau. Une introduction au protocole Art-Net™ est disponible sur le site internet www.chauvetprofessional.com. Chauvet Professional recommande d'utiliser le mode Unicast pour de meilleurs résultats.

Art-Net™ conçu et droit d'auteur par Artistic Licence Holdings Ltd.

Connexion sACN

Également appelé ANSI E1.31, le streaming ACN est un protocole Ethernet qui utilise les couches et le formatage de l'Architecture for Control Networks pour transporter des données DMX512 par IP ou tout autre réseau compatible ACN. L'ACN est maintenu par la PLASA (Professional Lighting and Sound Association).

Connexion Maître/Esclave

Le Ovation B-565FC utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des Périphériques à Distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le El Ovation B-565FC supporte le protocole RDM permettant un retour d'information pour la surveillance de la température et des changements des options de menu DMX Address et DMX Channel. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Utilisez au moins deux points de fixation par appareil. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/products.

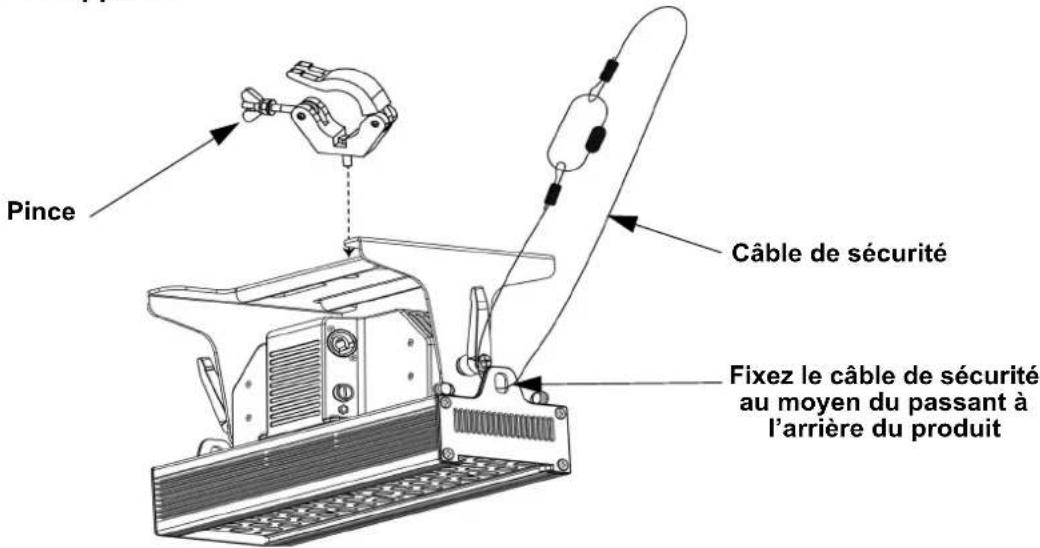

Schéma de montage de l'appareil

Pince Câble de sécurité Fixez le câble de sécurité au moyen du passant à l'arrière du produit

Roue de Couleurs Virtuelles (VCW)

Le Ovation B-565FC dispose d'une fonction appelée Roue de Couleur Virtuelle (VCW - Virtual Color Wheel). Cette fonction est disponible en mode de contrôle autonome pour une utilisation manuelle mais également en tant que canal de contrôle dans certaines personnalités DMX. Plus de 30 couleurs pré-mélangées, personnalisées par nos ingénieurs, sont disponibles pour faciliter la programmation.

Les valeurs DMX utilisées pour mélanger ces couleurs sont indiquées ci-dessous. Vous pouvez ajuster l'intensité globale du Ovation afin de reproduire plus fidèlement les couleurs que vous avez l'habitude d'utiliser. Un graphique est disponible sur notre site Web à l'adresse www.chauvetprofessional.com pour comparer nos couleurs pré-mélangées avec des couleurs de gel populaires. Ce tableau est fournit uniquement à des fins de comparaison et ne certifie pas que nos couleurs pré-mélangées correspondent aux couleurs de gel énumérées.

Gamme de couleurs

Valeurs des Canaux DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 013	C3050 - Md Yellow	150	125	002	255	043
014 ⇔ 021	C3040 - Lt Yellow	235	108	005	255	076
022 ⇔ 028	C3240 - Amb Yellow	171	036	000	120	255
029 ⇔ 035	C2340 - VLt Amber	255	015	017	255	170
036 ⇔ 043	C2040 - Lt Amber	255	000	010	255	143
044 ⇔ 051	C2050 - Md Amber	255	000	003	255	075
052 ⇔ 059	C2060 - Dk Amber	188	000	002	255	044
060 ⇔ 067	C1050 - Lt Red	255	000	002	021	002
068 ⇔ 075	C1080 - Md Red	255	000	002	000	000
076 ⇔ 083	C1020 - NC Pink	255	130	025	255	027
084 ⇔ 091	C1030 - Md Pink	255	013	041	235	182
092 ⇔ 099	C1630 - Dk Pink	255	015	027	030	255
100 ⇔ 107	C1250 - Md Red Amber	255	000	004	115	009
108 ⇔ 115	C1060 - Dk Red Amber	255	000	004	011	008
116 ⇔ 121	C1650 - Magenta	255	000	022	081	039
122 ⇔ 130	C6170 - Dk Magenta	160	000	025	000	004
131 ⇔ 138	C6020 - Lt Lavender	255	162	043	255	140
139 ⇔ 146	C5030 - Lt Blue	012	255	070	076	115
147 ⇔ 154	C5020 - VLt Blue	030	187	085	215	255
155 ⇔ 162	C5430 - Lt Blue 2	004	255	062	093	049
163 ⇔ 170	C5070 - Blue	005	255	190	003	012
171 ⇔ 178	C5050 - Md Blue	008	250	145	005	088
179 ⇔ 186	C5060 - Dk Blue	005	209	255	015	074
187 ⇔ 194	C5690 - Indigo	005	000	200	013	003
195 ⇔ 202	C5080 - VDk Blue	007	112	255	005	007
203 ⇔ 210	C5081 - VDk Blue 2	004	108	255	003	004
211 ⇔ 218	C4370 - Yel Green	004	255	000	005	003
219 ⇔ 226	C4070 - Green	027	255	006	000	020
227 ⇔ 234	C4550 - Turquoise	007	255	021	070	076
235 ⇔ 242	C4560 - Aqua	007	255	031	085	115
243 ⇔ 250	C4570 - Blue Green	002	255	017	002	020
251 ⇔ 255	--	000	000	000	000	000

Remarque: Les couleurs ci-dessus sont des rendus simulés de couleurs produits sur base des couleurs émises par les appareils à incandescence. Chauvet ne peut garantir l'exactitude du rendu d'une couleur.

Gamme des températures de couleur

Valeurs des Canaux DMX	Affichage à l'Écran	Valeur Rouge	Valeur Vert	Valeur Bleu	Valeur Ambre	Valeur Lime
000 ⇔ 005	--	000	000	000	000	000
006 ⇔ 025	2800K	237	120	036	255	255
026 ⇔ 050	3000K	220	128	050	255	255
051 ⇔ 075	3200K	176	128	057	255	255
076 ⇔ 100	3500K	154	128	080	255	255
101 ⇔ 125	4000K	128	128	112	255	255
126 ⇔ 150	4500K	108	128	133	255	255
151 ⇔ 175	5000K	097	128	152	255	255
176 ⇔ 200	5600K	087	128	170	255	255
201 ⇔ 225	6000K	075	128	177	255	255
226 ⇔ 250	6500K	066	128	187	255	255
251 ⇔ 255	--	000	000	000	000	000

Remarque: Les températures de couleur ci-dessus sont des rendus simulés de la sortie de couleur effectivement générée par comparaison avec une lampe tungstène à la température de couleur spécifiée. Chauvet ne donne aucune garantie sur la précision de la sortie de couleur.

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes de menu vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes de menu vers le bas, dans une fonction permet de diminuer les valeurs numériques

Tableau de Menu

Niveau Principal	Niveaux de Programmation Description
Protocol	DMX512		Définit le protocole de contrôleArtNet
	sACN
Start Address 001-510*			Permet de sélectionner l'adresse de démarrage (*le canal le plus élevé est restreint à la personnalité choisie)
Personality	1-Cell	DMX-VCW-CCT 3CH	3 canaux: gradation, roue de couleur virtuelle, température de couleur
		HSV 3CH 3 canaux: commande HSV
		RGB 3CH 3-canaux: RGB
		RGBA 4CH 4-canaux: RGBA
		RGBAL 5CH 5-canaux: RGBAL
		RGB EXT 8CH	8 canaux: gradation 16-bit, RGB, roue de couleur virtuelle, température de couleur, stroboscope
		RGBA EXT 9CH	9 canaux: gradation 16-bit, RGBA, roue de couleur virtuelle, température de couleur, stroboscope
		RGBAL EXT 10CH	10 canaux: gradation 16-bit, RGBAL, roue de couleur virtuelle, température de couleur, stroboscope
		RGBAL Fine 10CH 10	canaux: RGBAL 16-bit
		RGBAL FULL 17CH	17 canaux: gradation 16-bit, RGBAL 16-bit, roue de couleur virtuelle, température de couleur, stroboscope, macros de couleurs, mode gradation
	2-Cell	RGB 6CH 6 canaux: RGB (par cellule)
		HSV 6CH 6 canaux: commande HSV (par cellule)
		RGBA 8CH 8 canaux: RGBA (par cellule)
		RGBAL 10CH 10 canaux: RGBAL (par cellule)
		RGB EXT 15CH	15 canaux: gradation 16-bit, RGB (par cellule), roue de couleur virtuelle (par cellule), température de couleur (par cellule), stroboscope (par cellule)
		RGBA EXT 17CH	17 canaux: gradation 16-bit, RGBA (par cellule), roue de couleur virtuelle (par cellule), température de couleur (par cellule), stroboscope (par cellule)
		RGBAL EXT 19CH	19 canaux: gradation 16-bit, RGBAL (par cellule), roue de couleur virtuelle (par cellule), température de couleur (par cellule), stroboscope (par cellule)
		RGBAL Fine 20CH 20	canaux: RGBAL 16-bit (par cellule)
		RGBAL FULL 31CH	1 canaux: gradation 16-bit, 16-bit RGBAL (par cellule), roue de couleur virtuelle (par cellule), température de couleur (par cellule), stroboscope (par cellule), macros de couleurs, mode gradation

Niveau Principal	Niveaux de Programmation Description
Virtual Color Wheel	Virtual Color Wheel	C3050 - Md Yellow	Dimmer	<000-255>	Roue de Couleurs Virtuelles (VCW) simule le rendu des gélatines de couleur. Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
		C3040 - Lt Yellow
		C3240 - Amb Yellow
		C2340 - VLt Amber
		C2040 - Lt Amber
		C2050 - Md Amber
		C2060 - Dk Amber
		C1050 - Lt Red
		C1080 - Md Red
		C1020 - NC Pink
		C1030 - Md Pink
		C1630 - Dk Pink
		C1250 - Md Red Amber
		C1060 - Dk Red Amber
		C1650 - Magenta
		C6170 - Dk Magenta
		C6020 - Lt Lavender
		C5030 - Lt Blue
		C5020 - VLt Blue
		C5430 - Lt Blue 2
		C5070 - Blue
		C5050 - Md Blue
		C5060 - Dk Blue
		C5690 - Indigo
		C5080 - VDk Blue
		C5081 - VDk Blue 2
		C4370 - Yel Green
		C4070 - Green
		C4550 - Turquoise
		C4560 - Aqua
		C4570 - Blue Green
	Color Temperature		2800K		Températures de couleur de blanc prédéfinies. Simule une lampe tungstène à la température de couleur spécifiée. Consultez la section Description du Tableau de Commandes pour les valeurs spécifiques
			3000K
			3200K
			3500K
			4000K
			4500K
			5000K
			5600K
			6000K
			6500K
	Manual Color Mixer			Red	Combine les couleurs rouge, vert, bleu, ambre et lime pour un résultat personnalisé (0-100%)
				Green
				Blue
				Amber
				Lime

Niveau Principal	Niveaux de Programmation Description
Auto Show	Auto 1	Speed 1-100		Sélectionne les programmes automatiques et vitesse auto
	Auto 2
	Auto 3
	Auto 4
	Auto 5
	Auto 6
	Auto 7
	Auto 8
	Auto 9
	Fade
Master/Slave	Master Mode maître
	Slave Mode esclave
Dimmer Mode	Off Assombrissement linéaire
	Dimmer 1 Courbe de gradation rapide
	Dimmer 2 Courbe de gradation intermédiaire
	Dimmer 3 Courbe d'assombrissement lente
White Balance	Off Utilise le paramétrage de blanc définit en usine
	Manual	Red		Définit la valeur maximale de LED rouge
		Green Définit la valeur		maximale de LED verte
		Blue Définit 25-v255		maximale de LED bleue
		Amber Définit la valeur		maximale de LED ambre
		Lime Définit la valeur		maximale de LED lime
LED Frequency	600Hz			Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Display	Normal Orientation de l'affichage normale
	Inverse Affichage renversé
Back Light	10S			Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S			Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2Min			Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	On Affichage rétro-éclairage toujours active
Ethernet Setting	Universe	1 (DMX)		Définit l'univers pour les protocoles Art-NetTM ou sACN
		0-255 (Art-NetTM)
		1-256 (sACN)
	IP Address _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Information	Fixture Hours	_ _ _ _		Affiche le nombre total des heures du produit
	Version	V_._-V_ _		Affiche la version du logiciel installée
	Device ID	_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
	UID: _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Factory Setting	No		Permet de réinitialiser aux valeurs par défaut d'usine
		Yes

Valeurs DMX

Personnalité à 2 cellules

2 cellules RGBAL FULL 31CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000		255 0-100%
2 Gradateur fin 000		255 0-100%
3 Rouge 1 000		255 0-100%
4 Rouge fin 1 000		255 0-100%
5	V e r t	255 0-100%	000
6 Vert fin 1	000	255 0-100%
7	B l e u	255 0-100%	000
8 Bleu fin 1	000	255 0-100%
9	A m b r	e 255 0-100%	000
10	Ambre fin 1	000 255 0-100%
11	Lime 1	000 255 0-100%
12	Lime fin 1	000 255 0-100%
13	Roue de Couleurs Virtuelles 1	000 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
14	Température de la Couleur 1	000 255	Consultez la section Description du Tableau de Commandes pour les valeurs spécifiques
15	Stroboscope 1	000 010 Pas de fonction011 255	Stroboscope, lent à rapide
16	Rouge 2 000	255 0-100%
17	Rouge fin 2 000	255 0-100%
18	Vert 2	000 255 0-100%
19	Vert fin 2	000 255 0-100%
20	Bleu 2	000 255 0-100%
21	Bleu fin 2	000 255 0-100%
22	Ambre 2	000 255 0-100%
23	Ambre fin 2	000 255 0-100%
24	Lime 2 000	255 0-100%
25	Lime fin 2	000 255 0-100%
26	Roue de Couleurs Virtuelles 2	000 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
27	Température de la Couleur 2	000 255	Consultez la section Description du Tableau de Commandes pour les valeurs spécifiques
28	Stroboscope 2	000 010 Pas de fonction011 255	Stroboscope, lent à rapide
29	Stroboscope tous	000 010 Pas de fonction011 255	Stroboscope, lent à rapide
30	Macros de couleur	000 015 Pas de fonction016 255 Macros de couleur
31	Vitesse du gradateur	000 051 Vitesse du gradateur prédéfinie depuis le menu052 101 Gradateur linéaire102 152 Courbe de gradation non linéaire 1 (le plus rapide)153 203 Courbe de gradation non linéaire 2204 255 Courbe de gradation non linéaire 3 (le moins rapide)

2 cellules RGBAL Fine 20CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 1 000					255 0-100%
2 Rouge fin 1 000					255 0-100%
3	V e r t				255 0-100%	000
4 Vert fin 1 000					255 0-100%
5	B l e u				255 0-100%	000
6	B l e u				255 0-100%	n	1
7	A m b r				e 255 0-100%		000
8 Ambre fin 1				000	255 0-100%
9	L i m e				255 0-100%		000
10	Lime fin 1				000 255 0-100%
11	Rouge 2 000				255 0-100%
12	Rouge fin 2 000				255 0-100%
13	Vert 2				000 255 0-100%
14	Vert fin 2 000				255 0-100%
15	Bleu 2				000 255 0-100%
16	Bleu fin 2				000 255 0-100%
17	Ambre 2				000 255 0-100%
18	Ambre fin 2				000 255 0-100%
19	Lime 2				000 255 0-100%
20	Lime fin 2				000 255 0-100%

2 cellules RGBAL EXT 19CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000		255 0-100%
2 Gradateur fin 000		255 0-100%
3 Rouge 1 000		255 0-100%
4	V e r t	255 0-100%	000
5	B l e u	255 0-100%	000
6	A m b r	e 255 0-100%	000
7	L i m e	255 0-100%	000
8	Roue de Couleurs Virtuelles 1	000 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
9	Température de la Couleur 1	000 255	Consultez la section Description du Tableau de Commandes pour les valeurs spécifiques
10	Stroboscope 1	000 010 Pas de fonction011 255	Stroboscope, lent à rapide
11	Rouge 2 000	255 0-100%
12	Vert 2	000 255 0-100%
13	Bleu 2	000 255 0-100%
14	Ambre 2	000 255 0-100%
15	Lime 2 000	255 0-100%
16	Roue de Couleurs Virtuelles 2	000 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
17	Température de la Couleur 2	000 255	Consultez la section Description du Tableau de Commandes pour les valeurs spécifiques
18	Stroboscope 2	000 010 Pas de fonction011 255	Stroboscope, lent à rapide
19	Stroboscope tous	000 010 Pas de fonction011 255	Stroboscope, lent à rapide

2 cellules RGBA EXT 17CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000		255 0-100%
2 Gradateur fin 000		255 0-100%
3 Rouge 1 000		255 0-100%
4	V e r t	255 0-100%	000
5	B l e u	255 0-100%	000
6	A m b r	e 255 0-100%	000
7	Roue de Couleurs Virtuelles 1	000 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
8	Température de la Couleur 1	000 255	Consultez la section Description du Tableau de Commandes pour les valeurs spécifiques
9 Stroboscope 1		000 010 Pas de fonction011 255	Stroboscope, lent à rapide
10	Rouge 2 000	255 0-100%
11	Vert 2	000 255 0-100%
12	Bleu 2	000 255 0-100%
13	Ambre 2	000 255 0-100%
14	Roue de Couleurs Virtuelles 2	000 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
15	Température de la Couleur 2	000 255	Consultez la section Description du Tableau de Commandes pour les valeurs spécifiques
16	Stroboscope 2	000 010 Pas de fonction011 255	Stroboscope, lent à rapide
17	Stroboscope tous	000 010 Pas de fonction011 255	Stroboscope, lent à rapide

2 cellules RGB EXT 15CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000		255 0-100%
2 Gradateur fin 000		255 0-100%
3 Rouge 1 000		255 0-100%
4	V e rt	1 255 0-100%	000
5	B le u	1 255 0-100%	000
6	Roue de Couleurs Virtuelles 1	000 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
7	Température de la Couleur 1	000 255	Consultez la section Description du Tableau de Commandes pour les valeurs spécifiques
8 Stroboscope 1		000 010 Pas de fonction011 255	Stroboscope, lent à rapide
9 Rouge 2 000		255 0-100%
10	Vert 2	000 255 0-100%
11	Bleu 2	000 255 0-100%
12	Roue de Couleurs Virtuelles 2	000 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
13	Température de la Couleur 2	000 255	Consultez la section Description du Tableau de Commandes pour les valeurs spécifiques
14	Stroboscope 2	000 010 Pas de fonction011 255	Stroboscope, lent à rapide
15	Stroboscope tous	000 010 Pas de fonction011 255	Stroboscope, lent à rapide

2 cellules RGBAL 10CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 1 000					255 0-100%
2	V	e	r	t	255 0-100%	000
3	B	l	e	u	255 0-100%	000
4	A	m	b	r	e 255 0-100%	000
5	L	i	m	e	255 0-100%	000
6 Rouge 2 000					255 0-100%
7	V	e	r	t	255 0-100%	000
8	B	l	e	u	255 0-100%	000
9	A	m	b	r	e 255 0-100%2	000
10	Lime 2				000 255 0-100%

2 cellules RGBA 8CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 1 000					255 0-100%
2	V	e	r	t	255 0-100%	000
3	B	l	e	u	255 0-100%	000
4	A	m	b	r	e 255 0-100%1		000
5 Rouge 2 000					255 0-100%
6	V	e	r	t	255 0-100%	000
7	B	l	e	u	255 0-100%	000
8	A	m	b	r	e 255 0-100%2		000

2 cellules RGB 6CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 1 000					255 0-100%
2	V	e	r	t	255 0-100%		000
3	B	l	e	u	255 0-100%		000
4 Rouge 2 000					255 0-100%
5	V	e	r	t	255 0-100%		000
6	B	l	e	u	255 0-100%		000

2 cellules HSV 6CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Teintes 1				000	255 0-100%
2	S	a	t	u	r 255 0-100%	i	o	n	1
3 Valeur 1				000	255 0-100%
4 Teintes 2				000	255 0-100%
5	S	at	u	r	a 255 0-100%	o	n		2
6 Valeur 2				000	255 0-100%

Personnalité à 1 cellule
1 cellule RGBAL FULL 17CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000		255 0-100%
2 Gradateur fin 000		255 0-100%
3 Rouge 000		255 0-100%
4 Rouge fin 000		255 0-100%
5	V e r t	2600-100%
6 Vert fin 000		255 0-100%
7	B l e u	255 0-100% 000
8	B l e u	255 0-100% n 000
9	A m b r	e 255 0-100% 000
10	Ambre fin	000 255 0-100%
11	Lime	000 255 0-100%
12	Lime fin	000 255 0-100%
13	Roue de Couleurs Virtuelles	000 255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
14	Température de la Couleur	000 255	Consultez la section Description du Tableau de Commandes pour les valeurs spécifiques
15	Stroboscope	000 010 Pas de fonction011 255 Stroboscope, lent à rapide
16	Macros de couleur	000 015 Pas de fonction016 255 Macros de couleur
17	Vitesse du gradateur	000 051 Vitesse du gradateur prédéfinie depuis le menu052 101 Gradateur linéaire102 152 Courbe de gradation non linéaire 1 (le plus rapide)153 203 Courbe de gradation non linéaire 2204 255 Courbe de gradation non linéaire 3 (le moins rapide)

1 cellule RGBAL Fine 10CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 000				255 0-100%
2 Rouge fin 000				255 0-100%
3	V	e	r	t	2600-100%
4 Vert fin				000	255 0-100%
5	B	l	e	u	255 0-100%	000
6	B	l	e	u	255 0-100%	n 000
7	A	m	b	r	e 255 0-100%	000
8 Ambre fin				000	255 0-100%
9	L	i	m	e	255 0-100%	000
10	Lime fin				000 255 0-100%

1 cellule RGBAL EXT 10CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Gradateur 000					255 0-100%
2 Gradateur fin 000					255 0-100%
3 Rouge 000					255 0-100%
4	V	e	r	t	2660-100%
5	B	l	e	u	255 0-100% 000
6	A	m	b	r	e 255 0-100% 000
7	L	i	m	e	255 0-100% 000
8 Roue	de Couleurs Virtuelles			000	255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
9 Température de la Couleur				000	255	Consultez la section Description du Tableau de Commandes pour les valeurs spécifiques
10	Stroboscope				000 010 Pas de fonction011 255	Stroboscope, lent à rapide

1 cellule RGBA EXT 9CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Gradateur 000					255 0-100%
2 Gradateur fin 000					255 0-100%
3 Rouge 000					255 0-100%
4	V	e	r	t	2660-100%
5	B	l	e	u	255 0-100% 000
6	A	m	b	r	e 255 0-100% 000
7 Roue de Couleurs Virtuelles				000	255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
8 Température de la Couleur				000	255	Consultez la section Description du Tableau de Commandes pour les valeurs spécifiques
9 Stroboscope					000 010 Pas de fonction011 255	Stroboscope, lent à rapide

1 cellule RGB EXT 8CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Gradateur 000					255 0-100%
2 Gradateur fin 000					255 0-100%
3 Rouge 000					255 0-100%
4	V	e	r	t	2600-100%
5	B	l	e	u	255 0-100% 000
6 Roue de Couleurs Virtuelles				000	255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
7 Température de la Couleur				000	255	Consultez la section Description du Tableau de Commandes pour les valeurs spécifiques
8 Stroboscope					000 010 Pas de fonction011 255	Stroboscope, lent à rapide

1 cellule RGBAL 5CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 000					255 0-100%
2	V	e	r	t	2600-100%
3	B	l	e	u	2500-100%
4	A	m	b	r	e 255 0-100%000
5	L	i	m	e	2500-100%

1 cellule RGBA 4CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 000					255 0-100%
2	V	e	r	t	2660-100%
3	B	l	e	u	2580-100%
4	A	m	b	r	e 255 0-100%000

1 cellule RGB 3CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1 Rouge 000					255 0-100%
2	V	e	r	t	2660-100%
3	B	l	e	u	2560-100%

1 cellule DMX-VCW-CCT 3CH

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur	000	255 0-100%
2 Roue	de Couleurs Virtuelles 000	255	Consultez la section Gamme de couleurs pour en connaître les valeurs spécifiques
3	Température de la Couleur	000 255	Consultez la section Description du Tableau de Commandes pour les valeurs spécifiques

1-cellule HSV 3CH

Canal	Fonction				Valeur	Pourcentage/Configuration
1	T	ei	n	te	006 ⇔ 255 0	100%
2 Saturation					000 ⇔ 255 0	100%
3 Valeur				000	⇔ 255 0	100%
